空圧機器シリーズ

SOLH HFZ リニアガイド平行空気グリッパは、SMC MHZ2 シリーズと直接互換性があります。ボールリニアガイドと一体化したデュアルピストンラック＆ピニオン同期変速機を採用しており、高剛性で耐偏荷重に優れています。 3 つの作動バリエーションが利用可能です: 標準複動 HFZ。単動常閉 HFSZ (エア遮断時にスプリングがワークを保持)。単動常開 HFTZ (空気損失時にスプリングがワークピースを解放します)。内径は6～40mm、繰り返し位置決め精度は±0.01～±0.02mmです。複数の取り付けオプションには、底面タップ、側面取り付け、スルーホール N タイプなどがあります。両面センサーの溝と内蔵磁気リングは、開閉フィードバック用の M9 シリーズ磁気スイッチをサポートします。外部クランプおよび内部拡張グリップに適しています。オプションのアクセサリには、ダスト カバー、高温シール、NSF-H1 食品グレード グリースなどがあります。ジョーのオーバーハングが伸びると、有効なクランプ力が減少します。荷重計算時には安全係数 ≥1.5 が必要です。ロボットのエンドエフェクター、3C エレクトロニクス、精密ハードウェア、射出成形およびパッケージング自動化の精密グリッピング ステーションに広く導入されており、特に電源オフの安全保持または解放、および横方向のオフセット荷重を伴う作業条件を必要とするアプリケーションに適しています。

SOLH HFP 経済的なレバー式平行空気圧グリッパーは、コスト効率の高い軽量グリッピング ソリューションとして機械式レバー リンケージ トランスミッションを採用しています。ボアサイズは10/16/20/25/32mmをカバーします。ジョーはピストンが伸びると閉じ、後退すると開きます。クランプ力はオープン力より20%~30%高く、確実にワークを保持します。取り付け穴は側面、底面、背面の 3 面にあります。内蔵の永久磁石は CS1-G 磁気スイッチと連携して、開閉状態のフィードバックを実現します。金属製の摩擦絶縁プレートが摩耗を軽減し、ハイサイクル連続運転に適応します。 HFZ や MHZ2 などのリニアガイド グリッパーの経済的な代替品として位置づけられており、コスト重視の軽および中荷重用途に適しています。レバージョイント部の定期的なグリスメンテナンスをお勧めします。 3C プラスチック部品、小型プレス加工ハードウェア、小型パッケージング部品の高頻度取り扱いに広く使用されています。永続的な重いオフセット荷重や超高精度の組み立て要件がある条件には推奨されません。

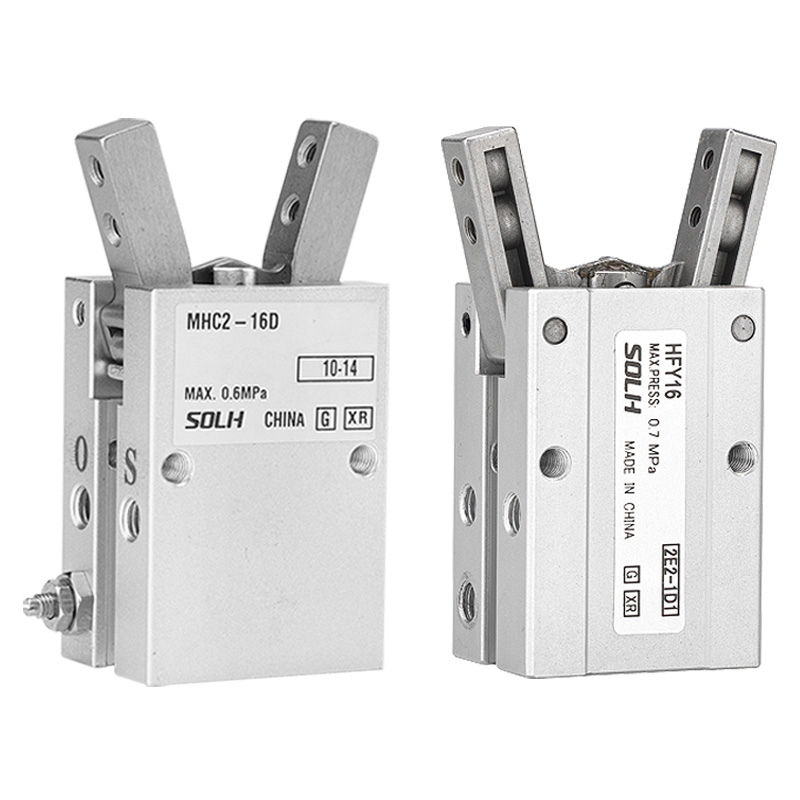

SOLH HFY Y タイプ ピボット スイング空気圧グリッパーは、SMC MHC2 のコスト効率の高い交換可能な代替品として機能します。レバートルク増幅機能を備えたシングルピストンピボットリンケージによって駆動されます。複動式 HFY と単動式ノーマルオープン HFTY の 2 つのバリエーションが提供されています。スイング範囲は+30°/-10°に達し、合計有効スイング角度は約40°です。調整可能なスロットルバルブを内蔵しており、開閉の独立した速度調整が可能で、繰り返し位置決め精度は±0.02mmを実現しています。ボアサイズは6/10/16/20/25/32mmをカバーします。 3 つの取り付け面 (底面、側面、背面) が利用可能です。内蔵磁気リングは、リミット信号フィードバック用の CMSH および DS1-G 磁気スイッチと互換性があります。限られた設置スペースや高頻度の軽荷重ハンドリング条件下での、円形、曲面、不規則な小型部品の外周ラッピングのグリップに最適です。選択の際は、ジョーのオーバーハングが伸びるとクランプ トルクが低下することに注意してください。負荷検証には安全係数 ≥1.5 が必要です。 HFYは、オリジナルのMHC2に比べて振り角が若干狭いながらも三面実装に対応しており、コストパフォーマンスに優れています。広いスイング範囲や電源オフノーマルクローズ保持機能が必要な場合は、オリジナルのMHC2を推奨します。

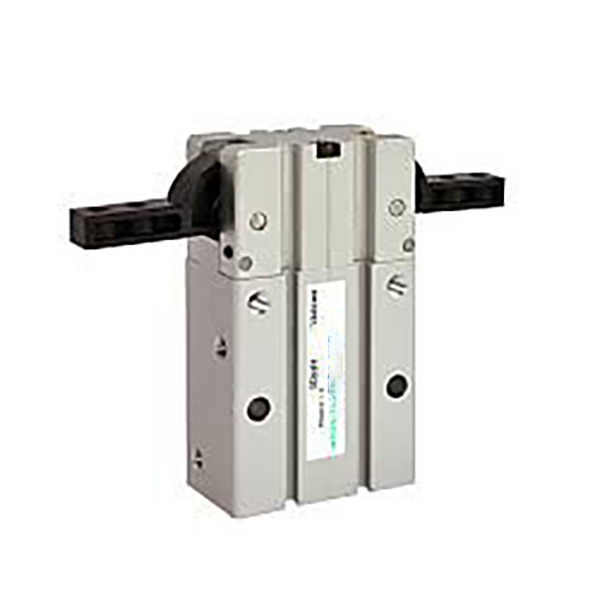

SOLH HFR ピボットリンケージ 180° 広開口空気圧グリッパーは、ピストンリンケージによって駆動されてジョーを回転させます。各ジョーは最大 90° までスイングし、完全に開くと直線を形成して最大のクリアランスを提供し、ピック アンド プレースの際の機械的干渉を排除します。純粋な複動設計でボアサイズは 10/16/20/25/32 mm をカバーします。 -2°～-5°のオーバークローズ角で安定したクランプを実現します。 3 つの取り付け面 (側面、底面、背面) が利用可能です。ベース上のピン穴の位置により組立精度が向上し、接尾辞 N スルーホール取り付けはオプションです。全モデルに永久磁石とCMSH磁気スイッチに対応したセンサー溝を内蔵しています。最適化された防塵ジョー構造と減摩金属セパレーターにより、適度に埃の多い作業場環境でも 500 万サイクルを超える耐用年数を実現します。深いキャビティのワークピース、大型プラスチックハウジング、ボックス素材のグリップと反転に広く使用されています。 MHW2 ギア駆動スイング グリッパーは、極端な回避クリアランスが不要な場合、中荷重用途向けに検討できます。トルク計算時には、最低 30% の安全マージンを確保する必要があります。ジョーのオーバーハングが延長されると、実効的なクランプ トルクが大幅に減少します。

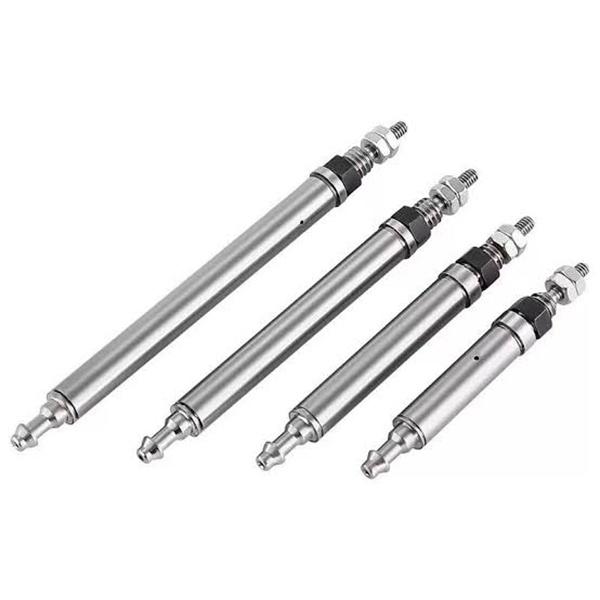

超小形ピン型空気圧シリンダSOLH CJ1は、内径φ2.5、φ4のSMC相当品と互換性があります。 φ2.5は単動スプリングリターンのみ、φ4は単動・複動の両方に対応します。スリムで超軽量（2～3.5g）、クッションを内蔵していないため、素早いレスポンスを実現します。ロッド側のエアポートは±90°回転でき、チューブのレイアウトが容易です。両端の雄ネジにより、追加のブラケットを使用せずに直接軸方向に固定できます。 0.5 MPa で 0.64 ～ 6.3 N の範囲の推力を提供し、繊細な小さなワークピースへの衝撃による損傷を避けるため、100 g 未満の微小荷重に適しています。 NBRシールはオイルフリー動作をサポートし、クリーンな環境を実現します。 3C ボタンの耐久性テスト、チップの排出、マイクロコンポーネントの位置決め、精密機器の微調整、医療機器用の小型アクチュエーターなど、ショートストロークの高周波プッシュプル作業に広く応用されています。選定時には少なくとも50%の推力安全率を推奨します。

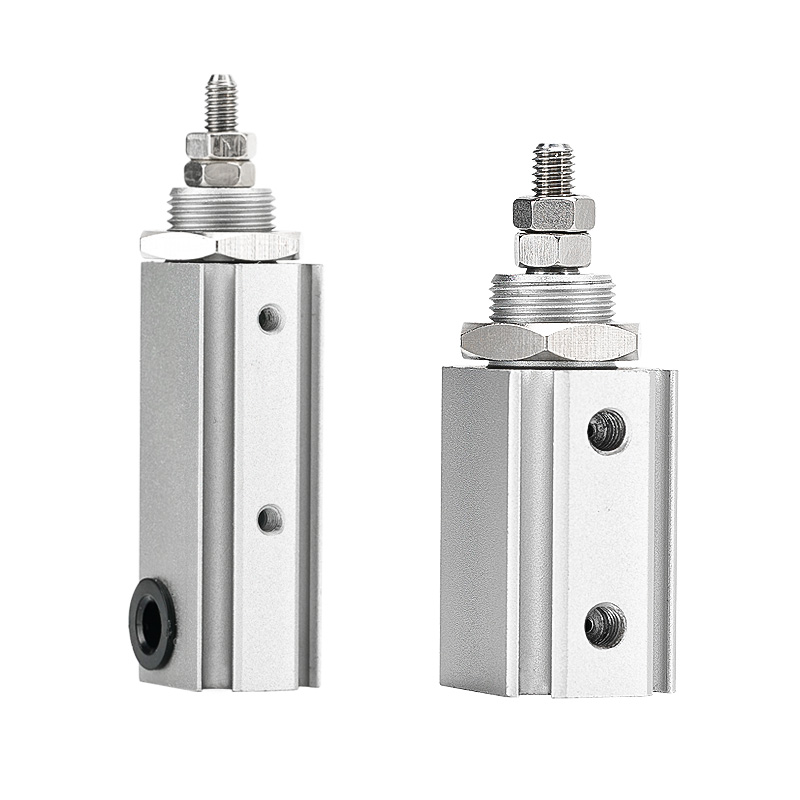

SOLH CJP2 コンパクト複動ピン空気圧シリンダは、同等の SMC モデルと完全に互換性があります。ボアサイズはØ4/6/10/16mmがあり、CJP2（磁石なし）とCDJP2（磁石リング内蔵）に分かれています。純粋な複動設計で、両端にゴムクッションが取り付けられており、衝撃と騒音を軽減します。従来のCJPシリーズと比較して、ショートボディ構造を採用し、55%～65%の軽量化を実現。基本、パネル、フランジ、フットマウントなどの 6 つの取り付けスタイルが用意されており、埋め込み設置、軸方向の固定、横方向の組み立てに適しています。すべてのサイズに磁気リングが付属しています。最小のØ4バリエーションでも、双方向位置フィードバック用のデュアルM9シリーズ磁気スイッチをサポートしています。硬質陽極酸化アルミニウムバレルと NBR シールにより、オイルフリー動作が可能になり、300 万サイクルを超える耐用年数と安定した双方向推力が得られます。 3C 産業におけるマイクロコンポーネントの排出、ボタンの耐久性テスト、精密機器の微調整、医療機器用の小型アクチュエーターなど、ショートストロークの双方向プッシュプル用途に広く使用されています。選択時には、少なくとも 30% の負荷安全マージンを確保する必要があります。スプリングリターンが必要な場合は単動式 CJP を選択し、非常に狭い超軽荷重スペースには CJ1 超ミニシリンダを選択してください。

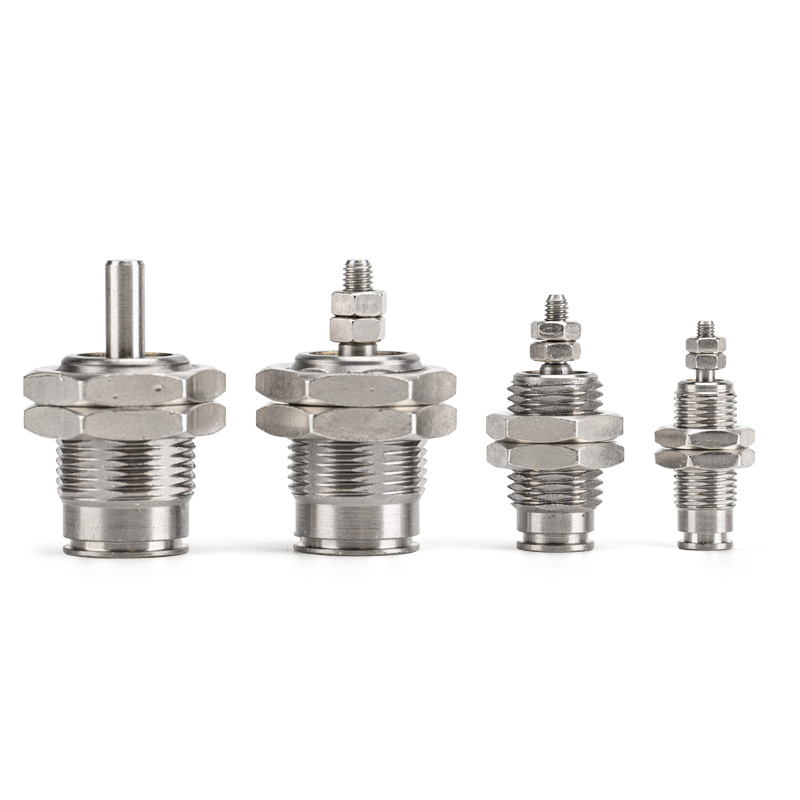

SOLH CJP 単動スプリングリターンマイクロピン空気圧シリンダは、同等の SMC モデルと完全に互換性があります。ボアサイズは、CJP (磁気リングなし) および CDJP (磁気リング内蔵) のバリエーションを含め、Ø4/6/10/16 mm をカバーします。単動式設計は、空気供給下で伸長し、電源オフリセット安全機能により空気遮断時にスプリングによって自動的に収縮します。内蔵クッションなしで、迅速な応答と最大 250 cpm の最大サイクル周波数を実現します。パネルマウントBと埋込マウントSの2種類の取付スタイルを用意しています。超短ボディなので機械内部に埋め込むことができ、設置スペースを節約できます。硬質陽極酸化真鍮バレルと NBR シールは、300 万サイクルを超える耐用年数でオイルフリーのクリーン環境での動作をサポートします。一方向の突き出し、位置決め停止、小型治具の駆動、3Cボタンの耐久性試験などのショートストロークの一方向の作動に幅広く使用されます。選択時には、少なくとも 50% の推力安全マージンを推奨します。双方向の押し引き動作には CJP2 複動モデルを選択し、非常に限られたスペースでの超軽量可搬質量には CJ1 超ミニシリンダを選択してください。

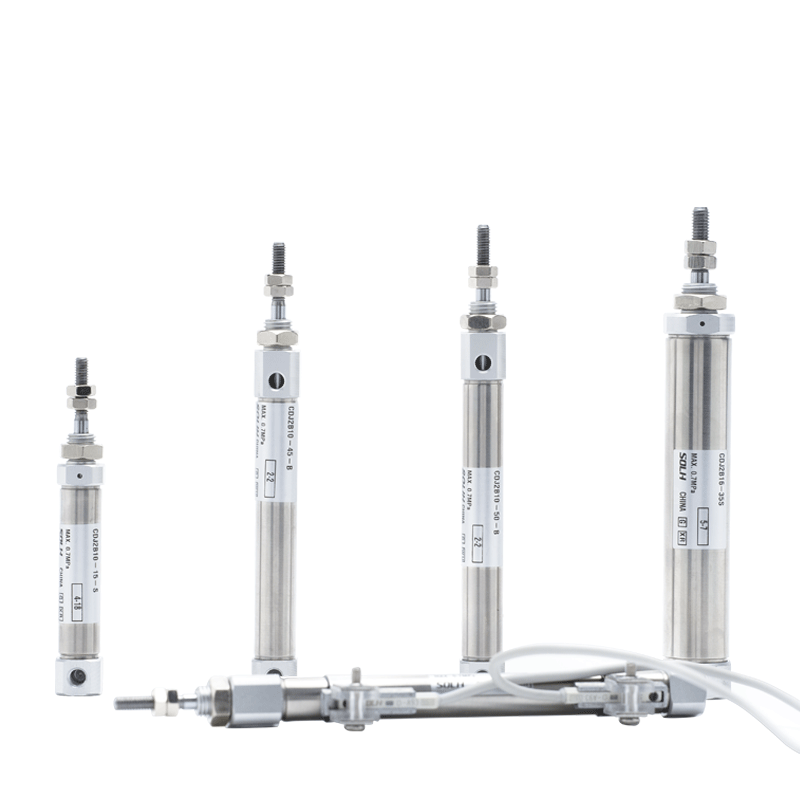

SOLH CDJ2ステンレス製ペンタイプミニ空気圧シリンダは、SMC CJ2シリーズと完全互換性があり、ボアサイズφ6/10/16があり、磁気ポジションスイッチに対応した磁気リングを内蔵しています。 304 ステンレス鋼のバレルとピストンロッドで作られており、防錆性と軽度の耐腐食性能を備えており、湿気の多い、食品グレード、医療およびクリーンな環境に適しています。タイロッド不要の圧着エンドキャップ設計により、コンパクトで軽量な外形を実現します。完全なバリエーションは、CDJ2B 複動標準タイプ、CDJ2E 単動スプリング リターン、CDJ2ET 単動スプリング エクステンション、およびねじれ防止位置決め用の非回転六角ピストン ロッド CDJ2KB をカバーします。標準のゴム製クッション。 φ10/16には高速時の衝撃を軽減するZエアクッションをオプションとなります。最低起動圧力は0.06MPaに達し、無給油連続運転に対応し、寿命は500万サイクル以上です。フランジ、フートブラケット、二山クレビスなどの取付アクセサリのフルセットが用意されています。 CDJ2はC85やMIミニシリンダに比べ、豊富なスペックとコストパフォーマンスを実現しました。 3C 試験、食品機械、医療オートメーションなどの限られたスペースの機器における高周波直線プッシュプル動作に広く使用されています。選択時には、推力に少なくとも 50% の安全マージンを確保することをお勧めします。

SOLH CJ2K ステンレス鋼非回転ミニシリンダーは CJ2 シリンダーファミリーに属し、輸入されたオリジナルの CJ2K と完全な寸法互換性を備えています。ボアサイズはΦ10とΦ16をカバーします。六角ピストンロッドとガイド構造を内蔵し、機械的ねじれ防止性能を備えています。回転公差：Φ10は±1.5°以下、Φ16は±1°以下で、一般的な丸ロッドシリンダの往復運動時の荷重たわみの問題を解消します。錆びや湿気に強い304ステンレス鋼バレルで作られており、スリムでコンパクトな外形が特徴です。複動、単動スプリングリターン、単動スプリング伸長の 3 つの動作モードがオプションです。内蔵磁気リングはオプションで、位置フィードバック用の M9BW 磁気スイッチと互換性があります。両端に標準のゴム製クッション。オイルフリー動作をサポートし、最大 800 万サイクルの機械的耐用年数を実現します。基本形、脚取付形、フランジ取付形、2山クレビス取付形など、取付方法も豊富です。 3C自動化における平坦治具の押し込み、光学検査用カメラの直線送り、ガイドスロット内でのワーク搬送、平坦ワークの排出など、端治具の角度姿勢を固定する必要がある用途に最適です。角度制限が不要でコストパフォーマンスを重視する場合には標準のCJ2丸ロッドシリンダを推奨します。ガイドブッシュの磨耗や回り止め精度の低下を防ぐため、ピストンロッドに過度のラジアル横荷重がかからないようにしてください。
