空圧機器シリーズ

SOLH DNC タイロッドフリープロファイル空気圧シリンダは、ISO 15552 および VDMA 24562 国際規格に厳密に準拠しており、シームレスな機器アップグレードや海外輸出プロジェクト向けに主流の欧州規格シリンダと完全に互換性があります。一体化された正方形の高剛性アルミニウムプロファイルにより、露出したタイロッドが排除され、より高い構造安定性と整然としたレイアウトが実現され、内蔵の両面センサー溝と組み合わせて、磁気スイッチの取り付けが容易になります。標準のPPVデュアルエンド調整可能なエアクッションは、高速ヘビーデューティー往復運動中の慣性衝突を効果的に緩和します。プレミアム低摩擦複合シーリングは、オイルフリー走行をサポートし、総サービスストロークは 4000km に達し、繰り返し位置決め精度は ±0.05mm 以内です。オプションの構成には、回転防止角ロッド、ダブルロッド、位置ロックユニット、エンドメカニカルロックが含まれます。当社の安定した量産は十分なスポット在庫を保証し、長期安定稼動が必要な自動車オートメーション、精密エレクトロニクス、包装機械、およびヨーロッパ標準の自動生産ラインに広く導入されています。

SOLH SI シリーズ タイロッドフリー プロファイル空気圧シリンダは、ISO 15552 (旧 ISO 6431) および VDMA 24562 国際規格に厳密に準拠しており、コスト効率の高い中間層の代替品として、Festo DNC、SE、DSBA シリーズ シリンダと完全に互換性があります。露出したタイロッドのない星形の角型アルミニウム合金プロファイルで一体化されたシリンダ本体は、優れた構造剛性、優れた耐ねじれおよびたわみ性能を実現するとともに、整然とした耐腐食性の外観を備えており、自動化ラインでの整然とした並べて配置に最適です。両側に組み込まれた専用のセンサー溝により、追加の取り付けブラケットなしで AirTAC CMSE、DMSE、CS1 磁気スイッチを直接取り付けることができます。 PPV 弾性バンパーと組み合わせた標準の両面手動調整エアクッションを装備しており、慣性衝撃を効果的に緩和し、高速ヘビーデューティー往復運動中の騒音を抑制します。プレミアムデュアル Y タイプ補償シール システムにより、0.1 MPa の超低始動圧力と長期にわたる安定したオイルフリー動作が保証されます。硬質クロムメッキされた 45# スチールピストンロッドは、優れた耐摩耗性と防錆性を誇ります。 SIDダブルシンクロロッド、SIJストローク調整モデル、SIL位置ロックバージョン、SIFバルブシリンダ一体型アクチュエータ、SIQねじれ防止角形ピストンロッドタイプなど、カスタマイズバリエーションも充実しており、さまざまな産業要件に対応します。シリーズ全体には、リアルタイムのピストン位置フィードバックと PLC リンケージ制御のために、デフォルトで内蔵磁気リングが事前に取り付けられています。欧州標準の輸出機械、自動組立、梱包、マテリアルハンドリング、工作機械の補助駆動装置に広く採用されており、信頼性の高い性能と競争力のある価格のバランスが取れており、従来のタイロッド SC シリンダや高価な輸入 DNC シリンダに代わるものです。

SOLH CP96S タイロッドプロファイルシリンダは ISO15552 および VDMA24562 規格に準拠しており、オリジナルの CP96S シリーズと完全に互換性があります。調整可能なエアクッションとゴムパッドを組み合わせたデュアルバッファシステムの設計により、50～1000mm/sの高速・高周波往復運動においても低騒音とマイルドな衝撃を実現します。タイロッドアルミバレルを内蔵し、従来のタイロッドシリンダに比べ15％の軽量化を実現し、高剛性で耐偏荷重性に優れています。片ロッド標準タイプとねじれ防止両ロッドモデルCP96SDをラインナップ。 M9B/A93 センサーにはオプションの内蔵磁気リング。高温用およびステンレス鋼のピストンロッドバージョンも利用可能です。ボア径φ32～125mm、ストローク2000mmまでカスタマイズ可能。世界規模の機器交換のため、工作機械や重量物包装の自動化に広く使用されています。

SOLH HLH極薄サイドLレールリニアスライドシリンダは、一体型片側循環ボールガイドレールを採用し、設置スペースを節約するスリムな薄型ボディ、軽負荷精密位置決め専用の複動エアスライドを採用しています。内径は6、10、16～20mm、標準ストロークは5～60mm、使用圧力は0.15～0.7MPa、使用温度は-20℃～70℃です。シリンダ本体は4方向の取付用タップ穴と3面のエアポートにより配管レイアウトが自由に行えます。スライドキャリッジの上面と前面に治具用タップ穴と位置決めピン穴を設けています。内蔵磁気リングが標準装備されており、磁気リードスイッチを取り付けるための両側スロットが付いています。ピストンロッドとキャリッジ間のフローティングジョイントにより、横方向の荷重が排除され、優れた真直性と耐回転精度が保証されます。 HLHは、ツインレールHLQシリーズと比較して、限られた狭いスペースに適したスリムな外形を特徴としており、3Cおよび半導体のミニ検査治具、軽量プッシュクランプユニット、小型自動化機械内の往復位置決め機構などに広く使用されています。

SOLH HLQ / HLQL 二軸スライドシリンダは、サイドマウントシリンダを備えた HLQ コンパクト標準バージョンと超高剛性対称 HLQL モデルを含む、再循環ボールリニアガイドを採用しています。ボアサイズは 6 ～ 25 mm、ストロークは 10 ～ 150 mm です。ツインパラレルピストンロッド設計により、強力な推力と優れた耐ねじれ・耐回転性能を実現します。ピストンとスライドキャリッジの間に内蔵のフローティングジョイントが偏心横荷重を相殺します。ベースには 3 方向の取り付けタップ穴があり、スライド キャリッジには多面治具取り付け穴と位置決めピンが付いています。磁気リードスイッチ用のサイドスロットと内蔵マグネットが標準装備されています。複数のバッファオプションが利用可能です: ダブル/シングル調整可能なエアバッファ、油圧ショックアブソーバ、およびスムーズな往復動作と高い繰り返し位置決め精度を実現する外部ストップブロック。 HLQ はスペースが限られた中～小型の荷重に適合しますが、対称型 HLQL は重い荷重や深刻な偏心オフセットに対応します。 3C、半導体組立、検査装置における自動搬送、精密クランプ、直線位置決めなどに幅広く使用されています。

SOLH HLS / HLSL 二軸スライドシリンダは、線接触クロスローラガイドを採用し、HLQ ボールガイド形に比べて剛性、繰返し位置決め精度、耐偏心荷重が大幅に向上します。 2 つのバリエーションが利用可能です。深刻なオフセットのない中～小型荷重用のサイドマウントコンパクトシリンダーを備えた標準 HLS。中心シリンダーとデュアル平行ローラーを備えた対称 HLSL は、重荷重、大きな偏心トルク、および超精密要求に対応します。ボアサイズは 6 ～ 25 mm、ストローク 10 ～ 150 mm をカバーします。ツインピストンロッドにより強力な推力と耐ねじれ性能を実現し、内蔵フローティングジョイントにより横方向のたわみ応力を排除します。ベースは 3 方向の取り付け穴をサポートし、スライド キャリッジは多面固定ネジと位置決めピンを備え、磁気リングとセンサー スロットが標準装備されています。調整可能なエアバッファー、油圧ショックアブソーバー、外部機械式ストップはオプションのアクセサリです。動作温度範囲は-20℃～70℃です。半導体、医療オートメーション、工作機械治具、その他の頑丈な超精密搬送およびクランプ位置決めステーションで広く使用されています。

SOLH MSQ ラックアンドピニオン ロータリー アクチュエータは、同等の SMC ロータリー テーブルと完全に互換性があります。対称デュアルピストンギヤラック構造によって駆動され、ベーンタイプの CRQ シリンダと比較して 3 ～ 4 倍の高いトルクと優れたラジアルおよびアキシャル荷重容量を生成します。公差H9のMSQB標準シリーズと、H8フィット、繰り返し位置決め精度±0.01mmのMSQA高精度シリーズの2グレードを用意しています。回転テーブルには、位置決めピン穴と治具のタッピング穴に加えて、配線とチューブの配線用の中央の中空の貫通穴が事前に加工されています。両端の角度調整ネジを装備し、スイング範囲を 0 ～ 190° で無段階に調整できます。固定 90°/180° スイングのバリエーションもオプションです。標準ラバーバンパーと末尾 R 一体型油圧ショックアブソーバー (L 低運動エネルギー / H 高運動エネルギー) の 2 つの減衰ソリューションが提供されています。デュアル配管レイアウトには、デフォルトの端面ポートと E 側前面ポートが含まれます。内蔵磁気リングは M9BW リード スイッチをサポートし、位置フィードバック信号を PLC に送信します。フレーム サイズは 10 ～ 200 で、無潤滑操作のために長寿命グリースがあらかじめ充填されています。 PCBの光学検査、マイクロチップの精密位置決め、パッケージング方向の切り替え、工作機械のワークピースの反転、インデックス、反転、マルチアングル位置決めの自動化のためのミニマニピュレーターエンドロータリージョイントに広く適用されます。

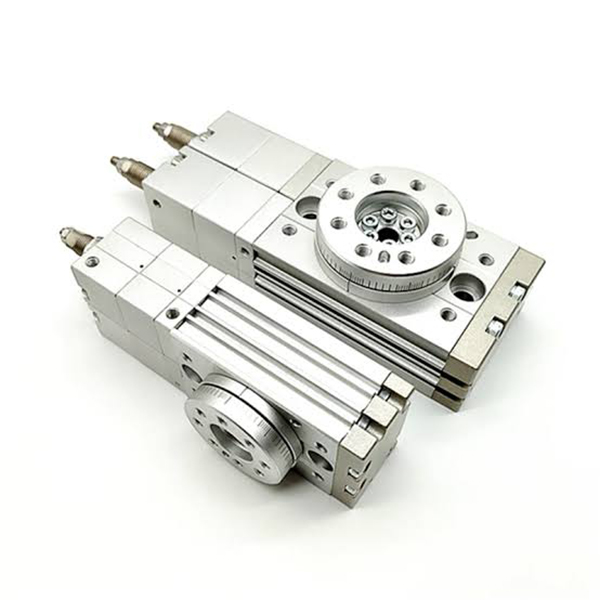

SOLH MSZ 3 ポジション ラックアンドピニオン空気圧ロータリ シリンダは、3 点ロック位置決め (左リミット / 中間停止 / 右リミット) を実現するように設計された専用のロータリー アクチュエータで、中間ステーションの位置決めが欠けている従来の 2 ポジション ロータリー シリンダの制限を解決します。このシリーズは、フルポジション切り替えに 5/3 ウェイ中心圧力ソレノイド バルブを 1 つだけ必要とし、複雑なデュアルバルブ空気圧回路を排除してシステム レイアウトを簡素化し、全体的なエンジニアリング コストを削減します。中間ロック位置は ±10° の微角度調整をサポートし、左右の移動限界は 0 ～ 95° の範囲で個別に調整可能で、柔軟なマルチアングル位置決めが可能です。 基本MSZB、高精度MSZA、ゴムバッファMSZB-R、油圧バッファMSZA-Rの4仕様に分類されます。デュアルラックデュアルピストンの内部構造により、ギアのバックラッシを効果的に排除し、頻繁な位置切り替え時に安定したトルクを出力します。統合された回転プレートには、ワークを直接取り付けるための位置決めピン穴が備えられており、配線やエアチューブをきれいに通すための中央の中空の貫通穴と組み合わせられています。標準のサイドセンサー溝は D-M9B および D-A93 磁気スイッチに適合し、3 つの作業ステーションのリアルタイム信号フィードバックを実現します。 MSZA は最大 ±0.02 mm の位置決め精度を誇り、油圧緩衝器のバリエーションは大きな衝突エネルギーを完全に吸収して高速ヘビーデューティ回転を実現します。長期安定運転を実現するオイルフリー自己潤滑設計を採用したこのロータリーシリンダは、ワーク仕分け転用、マルチステーション割出し、電子位置決め検査、包装自動ステアリングフリップ手順などに幅広く採用されています。

SOLH HRQ デュアル ピストン ラック & ピニオン ロータリー シリンダには、スイング角度を 0 ～ 190° で無段階に調整できる、超小型サイズの HRQ2/3/7 および中型から大型の HRQ10 ～ HRQ200 が含まれます。ベーンロータリーアクチュエータよりも高いトルクと強力な曲げ/ラジアル負荷容量を出力します。 3 つの構成が利用可能です: 基本的な機械式停止バッファー (軽低速デューティ向けの低コスト)、統合油圧ショックアブソーバー (高速重荷重の正確な停止)、および湿気およびわずかに腐食性の環境向けのステンレス鋼エンドキャップを備えた A(S) 油圧バージョン。回転テーブルには、チューブと配線用の中央の中空貫通穴と、ユニバーサル磁気リード スイッチと互換性のあるサイド センサー スロットが備わっています。マイクロモデルは底面取り付け穴を採用し、中型/大型サイズは柔軟なレイアウトのための多面取り付けタップを備えています。長寿命グリースを封入しているため、無潤滑運転が可能です。選定にはトルク、ラジアル・アキシアル荷重、曲げモーメントを同時に検証する必要があります。自動組立、材料仕分け、包装キャッピング、治具反転ステーションでのロータリーインデックスに広く使用されています。
