フィッティングシリーズ

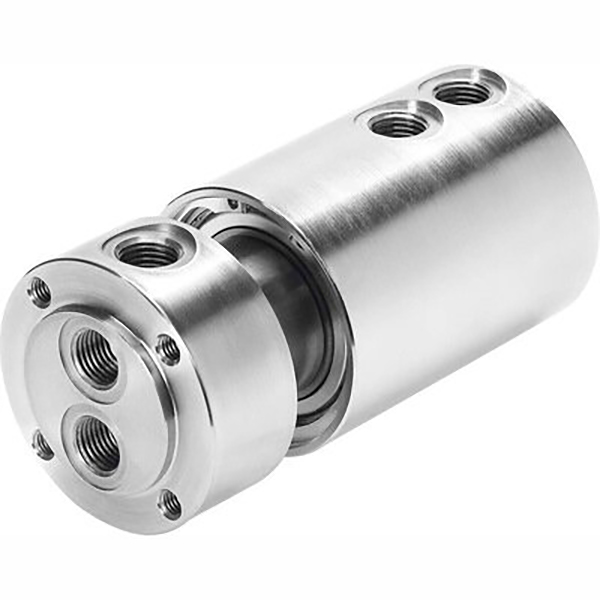

SOLIH GF シリーズ空気圧ロータリー ジョイント、自動化用 360° 回転エア ロータリー ユニオン。シングルおよびマルチパスバージョン、真空/正圧両用 0.095-1.0MPa、最大 300rpm、低トルク精密ベアリングシール、アルミニウム合金ボディ。ポートM5-G1/2、ワンタッチ管継手対応。回転テーブル、インデックスプレート、ロボットジョイント、回転治具、多回路回転空気圧制御に最適です。

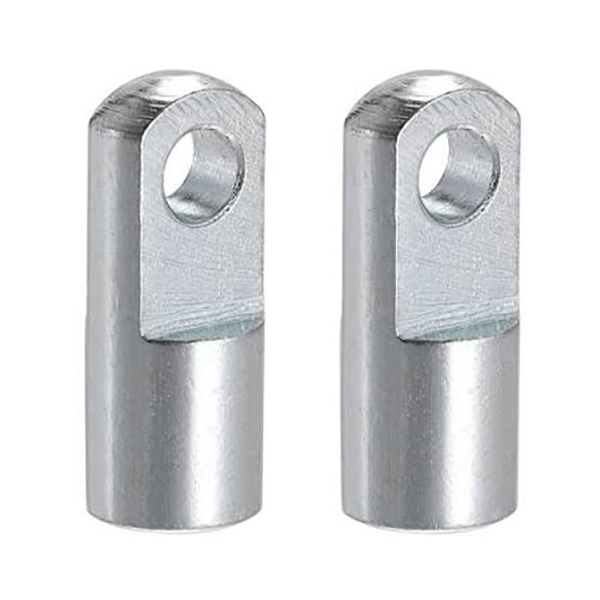

SOLH I形空気圧シリンダロッドエンド用一山クレビスジョイント、±5°振れの低コストUクレビスヒンジコネクタです。炭素鋼/ステンレス構造、メネジ M10×1.25 M36×2.0、内径 32 ～ 200 mm のシリンダーに適合、ピン穴 φ10 ～ 36 mm。 AirTAC/SMC/国内ネーミング対応(F M10×1.25I、I 32、CA2 40 I)。プッシュプル負荷、リニアガイド、反転機構に最適です。

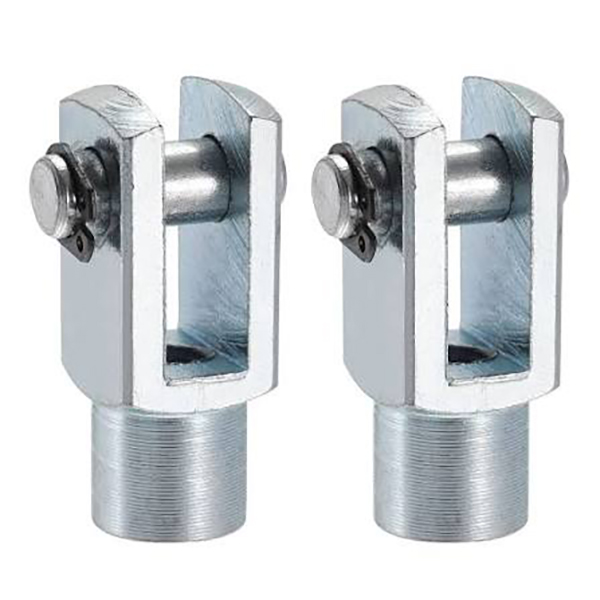

SOLH Y 形空圧シリンダロッドエンド用両耳クレビスジョイント、SMC/AirTAC 部品と互換性のある標準フォークコネクタ。内径32～125mmに適合する雌ねじM10×1.25～M27×2、ピン穴φ10～27mm、±5°一面振れ。炭素鋼黒染め/亜鉛メッキまたはステンレス鋼。プッシュプルおよび関節機構で高耐荷重を備えた片耳ロードラグに最適です。

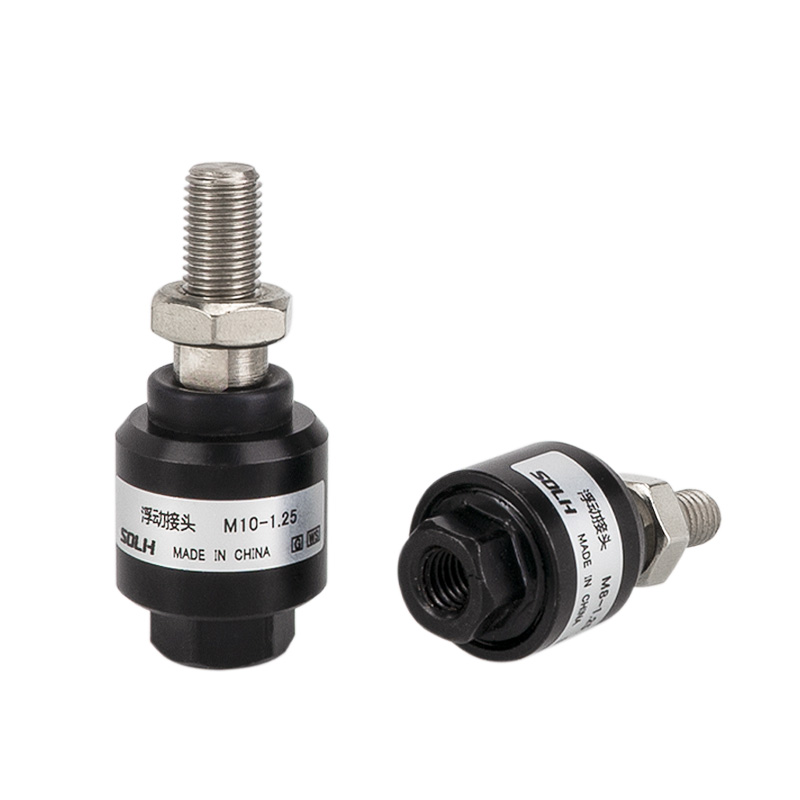

SOLH 空圧シリンダロッドエンド用 F 型フローティングジョイント、フレキシブルボールヘッド補償コネクタ。アキシャル/ラジアル方向のミスアライメント（軸方向±1.5mm、角度±2°～±5°）を吸収し、横力を排除し、シリンダーシールを保護します。ネジ山 M6×1.0～M20×1.5、16～100mm の穴に適合、陽極酸化アルミニウムまたは 304 ステンレス。 AirTAC Fシリーズ、SMC JAF/JAHFと互換性があります。圧入や組立ライン、ロングストロークの搬送に最適です。

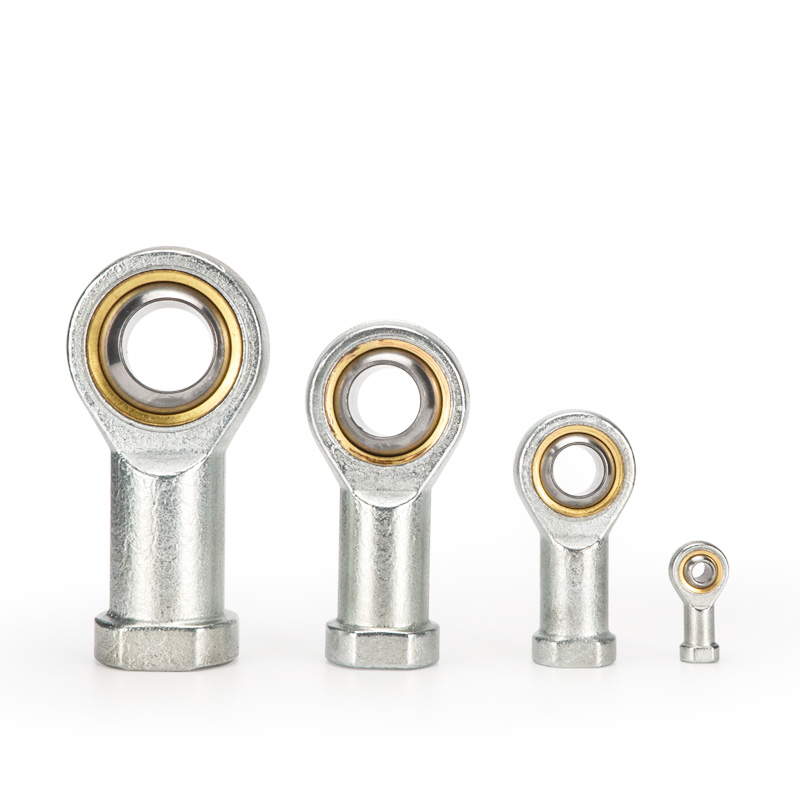

SOLH U形空圧シリンダロッドエンド用フィッシュアイロッドエンドベアリング、±13°～±15°振れの360°自在関節。最大2mmの同軸偏差を補正し、横方向の力を排除し、シリンダーシールを保護します。ネジ山 M6×1.0 ～ M27×2、16 ～ 125mm の穴に適合、ベアリング鋼 / 自己潤滑銅 / 304 ステンレスのオプション。 AirTAC F-UとSMC PHSの互換性があります。高速、偏心、多角度の負荷機構に最適です。

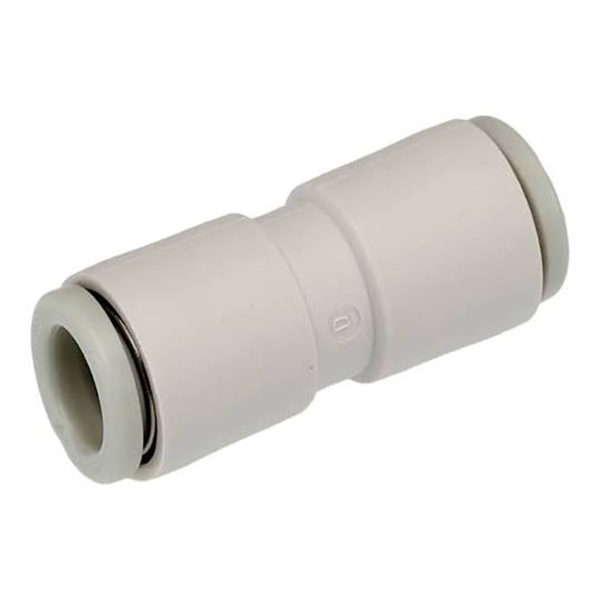

SOLH KQ2H ワンタッチストレート押し込み継手、SMC KQ2H と直接交換可能。 POMボディ、ニッケルメッキ真鍮ネジ、NBRシール。 1.0MPaまでの圧縮空気と-95kPaまでの真空に対応します。 Φ2～Φ16のPU/PAチューブ、メートルM&Rテーパーネジ、等径、レデューシング構成をカバーします。真空発生器、マイクロシリンダー、密閉オートメーションの空気圧配管に最適です。

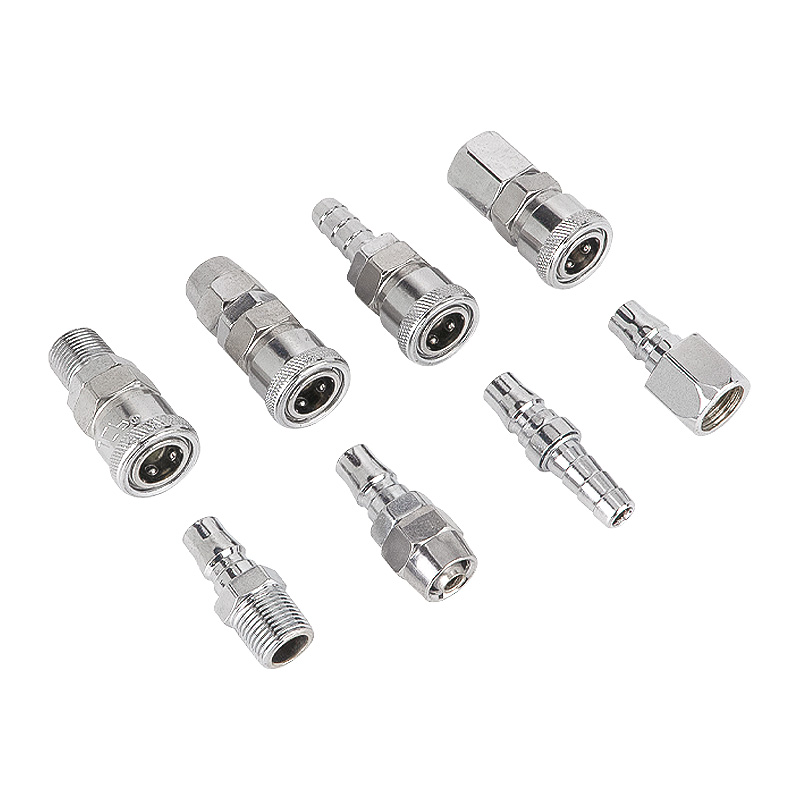

SOLH C タイプのセルフロック空気圧クイックカプラ、片手操作用の鋼球セルフロック設計。 NBRシール、使用圧力0～1.0MPa。ニッケルメッキスチール/プラスチックのオプション。 PP10～PP40、PF/PH/SP/SMシリーズΦ4×6～Φ8×12 PUチューブ、G1/4、G3/8、G1/2ネジ用。 SMC および AirTAC とブランド間で互換性があります。エアコンプレッサー、エアツール、真空発生器の空気圧ラインに広く使用されています。
