ASVシリーズ 急速排気スロットルバルブ

ASVシリーズ クイックエキゾーストスロットルバルブ |サイレンサ＆ワンタッチ管継手付4in1高速空気圧スピードコントロールバルブ

ブランド: SOLH by Richge Technology | SMC ASV オリジナル シリーズの完全な互換性のある代替品

1. 製品概要

     SOLH ASVシリーズは、4-in-1 一体型高速空気圧制御バルブ クイックエキゾースト機能、排気絞り規制、サイレンサー内蔵、ワンタッチフィッティングを組み合わせた製品です。従来の単機能スピードコントロールバルブとは異なり、ASVシリーズは2倍の有効流量断面積を備え、素早いシリンダの伸長と調整可能な静かな収縮を可能にします。この製品は、高速シリンダ動作と安定した速度調整の間の矛盾を完全に解決し、高周波数、高速、低ノイズの空気圧オートメーション シナリオの中核として推奨されるバルブとして機能し、オリジナルの SMC ASV シリーズと完全に互換性があります。

2. 主要な動作原理と機能

     • 吸気ストローク（IN→OUT・シリンダー伸び）：内部逆止弁が全開し流路抵抗ゼロとなり、大流量のストレートエア吸入を実現します。シリンダの伸長速度が大幅に向上し、高速迅速動作の要求に応えます。

     • 排気行程（OUT→EXH・シリンダ後退）：逆止弁が自動的に閉まります。排気は高精度のニードルバルブスロットルを通過して無段階速度調整が可能で、内蔵サイレンサーが排気音を排除します。後退速度の調整と静粛性を実現しました。

     • 優れた高流量性能：有効断面積は約通常のASシリーズスピードコントロールバルブの2倍、高速シリンダ動作と高周波サイクリック動作に強力な流れサポートを提供します。

3. モデルのコーディング規則とパラメータの定義

  代表的なモデル例：ASV310F-01-06A

     • ASV：サイレンサ・ワンタッチ管継手付4in1クイックエキゾーストスロットルバルブのシリーズコード

     • サイズコード (120/220/310/410/510)：M3/M5/G1/8/G1/4/G3/8ポート仕様に対応

     • F: ワンタッチクイックコネクタを装備し、チューブの取り付けが迅速に行えます。

     • スレッドコード (01/02/03/04)：01=R1/8、02=R1/4、03=R3/8、04=R1/2

     • チューブ外径コード：φ4/φ6/φ8/φ10/φ12空気圧チューブに適応

     • サフィックスの定義: A=プッシュロックハンドル;S= スレッドプレコートシーラント;N＝無電解ニッケルめっき

4. 2つの構造タイプと用途の特徴

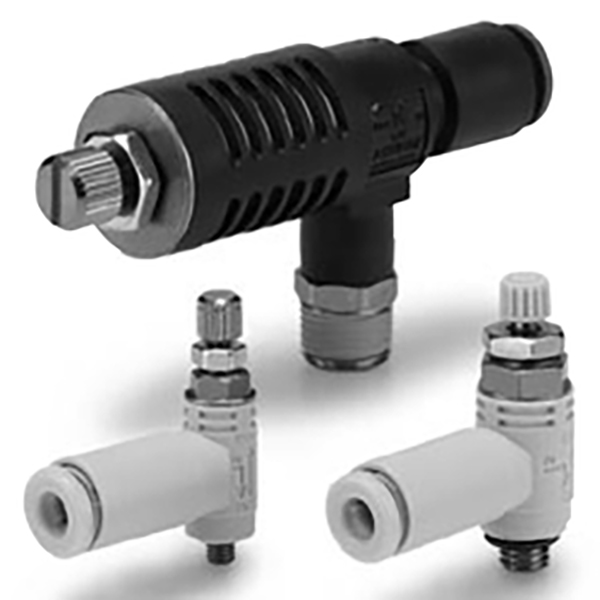

 4.1 エルボタイプ（ASV120F / ASV220F）

     • 90°エルボステアリング構造、ASシリーズエルボスピードコントロールバルブと同じ外観、コンパクトで省スペースです。

     • 非対称インターフェイス設計: 片側は M3/M5 ネジポート、もう一方はワンタッチ クイックフィット ポートです。

     • ミニチュアおよび小型シリンダーや狭いスペースの機器レイアウトのシナリオに最適です。

  4.2 T型ストレートスルー（ASV310F / 410F / 510F）

     • 3ポートストレート構造：INネジエア入口、OUTクイックフィットエア出口、EXH内蔵静音排気ポート。

     • 有効流路面積が大きくなり、流れ抵抗が小さくなり、シリンダの動作速度が最大化されます。

     • 標準、中、大口径の高速シリンダに最適な構造です。

5. 全シリーズ標準仕様表

6. コア技術パラメータと材料構成

7. 選定の違い：ASVと通常のASシリーズスピードコントロールバルブ

8. 専門的な設置と操作のガイドライン

     • 方向性のある設置：バルブ本体の矢印に従って確実に取り付けてください。を接続します。INポート ソレノイドバルブとOUTポート 異常な速度調整を引き起こす逆取り付けを避けるためにシリンダに取り付けてください。

     • クイックチューブ接続：エアチューブを平らにカットし、ワンタッチ管継手に「カチッ」と音がするまで奥まで差し込み、しっかりと気密に接続されていることを確認します。

     • 防振ロック動作: ハンドルを回して排気流量とシリンダー速度を調整します。ハンドルを押し下げてロックします 機器の振動による速度ドリフトを防ぎます。ハンドルを引き上げてロックを解除します 二次調整用です。

一文の要約

     SOLH ASV シリーズは、急速排気、排気絞り、静音低減、ワンタッチ継手を統合したプロフェッショナル向け 4-in-1 高速空気圧制御バルブです。ダブルフローエリア、プッシュロック防振構造、耐火耐久性材料の採用により、空気圧シリンダの高速・高頻度・静粛性の要求を完璧に満たし、通常のASシリーズスピードコントロールバルブの後継として最適です。
