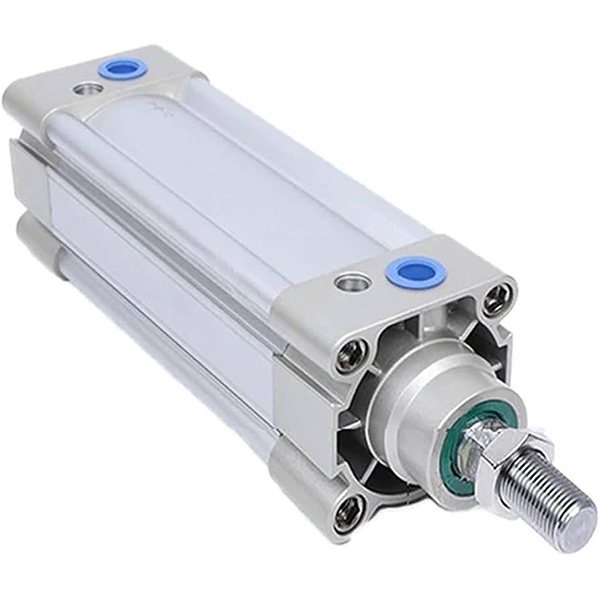

SAIシリーズ ISO15552 タイロッドフリープロファイル標準シリンダ

ブランド: SOLH by Richge Technology

製品概要

     SOLH SAI シリーズ複動プロファイルシリンダは、ISO 15552 (オリジナル ISO6431) / VDMA 24562 国際規格に準拠しています。 SI、SE、FESTO DNCシリーズと同一取付寸法で直接互換可能。高いコストパフォーマンス、安定した性能、長寿命を特長とし、自動化機器用の中級ISO規格シリンダとして最も広く使用されています。

コア構造と設計機能

   1. 準拠規格: ISO15552 / VDMA24562、完全に互換性のある取り付け寸法と付属品。

   2.構造：露出したタイロッドのないM字型一体型角型アルミニウムプロファイルバレル、高剛性、耐腐食性。 CMSE / DMSE / CS1 磁気スイッチ用の両面センサー溝。

   3. 操作のバリエーション

     -- SAI：片ロッド複動標準形

     -- SAID: 両ロッド複動、優れた耐ねじり能力

     -- SAIJ：ストローク調整可能な両ロッド

     -- SAIL: ロック可能なシリンダー、空気供給が失われた場合の荷重保持

     -- SAIF：電磁弁一体型シリンダ

     -- サフィックス -S: 位置センサー用内蔵磁気リング (-S なし = 非磁石)

   4.クッションシステム：標準の両端調整可能なエアクッション+PPV弾性バッファパッドにより、高速および高負荷時の衝撃と騒音を効果的に軽減します。

   5. シール：油溜まり溝付きダブルY型一方向補償シール、低起動圧力（0.1MPa）、オイルフリー動作。硬質クロムメッキの45#スチールピストンロッド、耐摩耗性と防錆性。

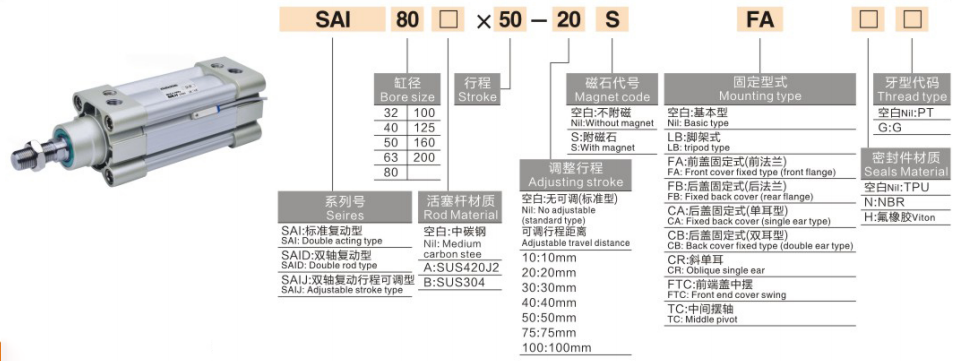

完全なモデルコーディングルール

  1. 型式例：SAI50×150-S-FA

   2. 標準注文例

     -- SAI63×200-S：ボア63、ストローク200、マグネット内蔵、ベーシックタイプ

     -- SAID40×100-FB：ボア40、ストローク100、両ロッド、リアフランジマウント

     -- SAIL80×300-S-LB：ボア80、ストローク300、ロック式、脚取付

主要な技術仕様

理論推力・引抜力@0.6MPa（片ロッド、単位N、安全率≧2）

取付タイプと派生機種

   1. 取り付けオプション

     -- 基本形、LBフートマウント、FA/FBフランジ、CA/CBクレビス、TC/TCMトラニオン。オプション付属品：フローティングジョイント、ロッドアイ、I/Y/U/Fコネクタ。

   2. 主な派生シリーズ

     -- SAID：両ロッド複動

     -- SAIJ：ストローク調整可能な両ロッド

     -- SAIL: 中間位置保持用のロック可能なシリンダー

     -- SAIF: 一体型電磁弁シリンダ

3 ステップの迅速な選択ガイド

   1.ボアの選択：負荷に応じて必要な推力を計算し、≥50％の安全マージンを確保します。オフセット荷重/カンチレバー荷重下で 1 ～ 2 サイズをアップグレードします。

   2.ストロークの確認：有効移動量に20〜50mmの安全マージンを追加します。最大標準ストローク 1000mm、カスタマイズ最大 2000mm。

   3.構成マッチング

     -- 位置フィードバック: -S 磁石モデルを選択し、CMSE/DMSE 磁気スイッチに適合します。

     -- 取り付け: 水平重荷重用の LB フットマウント。垂直設置にはFAフランジが推奨されます。

     -- 特殊機能: ダブルロッドの場合は SAID、調整可能なストロークの場合は SAIJ、位置ロックの場合は SAIL、コンパクトなレイアウトの場合は SAIF を選択してください。

一文の要約

     SOLH SAI ISO15552 タイロッドフリー プロファイル シリンダは、FESTO DNC、SE、および SI シリーズを直接置き換えることができ、調整可能な PPV バッファと豊富なバリエーションを備え、輸出オートメーション、梱包、工作機械機器向けのコスト効率の高い一般的なリニア アクチュエータを備えています。
