低圧開閉装置アクセサリの専門メーカーとして、Richge Technology Co., Ltd. (Richge Technology) は、さまざまな仕様やアプリケーション シナリオの低圧開閉装置に適した幅広い製品シリーズとモデルを提供しています。高品質、信頼性、革新的な設計により、電力システム、産業オートメーション、建築電気工学などの分野で広く使用されています。
Richge の低圧開閉装置アクセサリには次の特徴があります。
主回路コネクタは、低圧開閉装置の中核コンポーネントであり、主回路の電気接続と機械的サポートを担当します。 Richge は、さまざまな電流定格や設置要件に適したさまざまな主回路コネクタ モデルを提供しています。

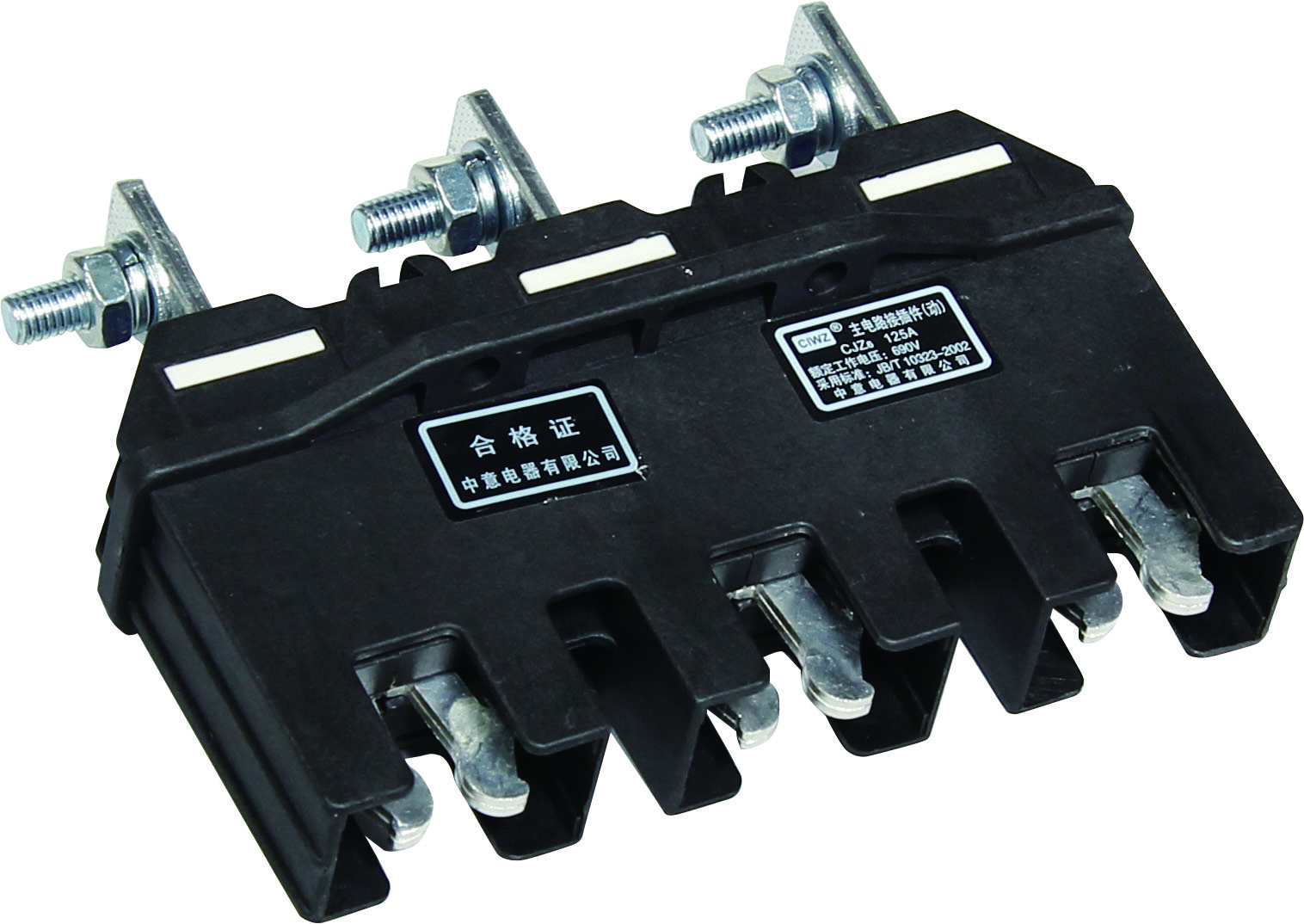

CJZ6 シリーズ主回路コネクタは、125A ～ 630A の電流定格に適しており、次の特長があります。
| モデル |
定格電流(A) |
極数 |
保護クラス |
アプリケーションシナリオ |
| CJZ6-125A/3 |
125 |
3 |
IP40 |
小さな引き出しキャビネット |
| CJZ6-250A/3 |
250 |
3 |
IP40 |
中型引き出しキャビネット |
| CJZ6-400A/3 |
400 |
3 |
IP40 |
大きな引き出しキャビネット |
| CJZ6-630A/3 |
630 |
3 |
IP40 |
大容量回路 |
| CJZ6-125A/4 |
125 |
4 |
IP40 |
三相4線式 |
| CJZ6-250A/4 |
250 |
4 |
IP40 |
三相4線式 |
| CJZ6-400A/4 |
400 |
4 |
IP40 |
三相4線式 |
| CJZ6-630A/4 |
630 |
4 |
IP40 |
高容量三相 4 線式システム |
CJZ10 シリーズ主回路コネクタは高性能製品であり、より高い要件を伴うシナリオに適しています。
| モデル |
定格電流(A) |
極数 |
保護クラス |
特別な機能 |
| CJZ10-125A/3 |
125 |
3 |
IP40 |
保護扉付き |
| CJZ10-250A/3 |
250 |
3 |
IP40 |
保護扉付き |
| CJZ10-400A/3 |
400 |
3 |
IP40 |
保護扉付き |
| CJZ10-630A/3 |
630 |
3 |
IP40 |
保護扉付き |

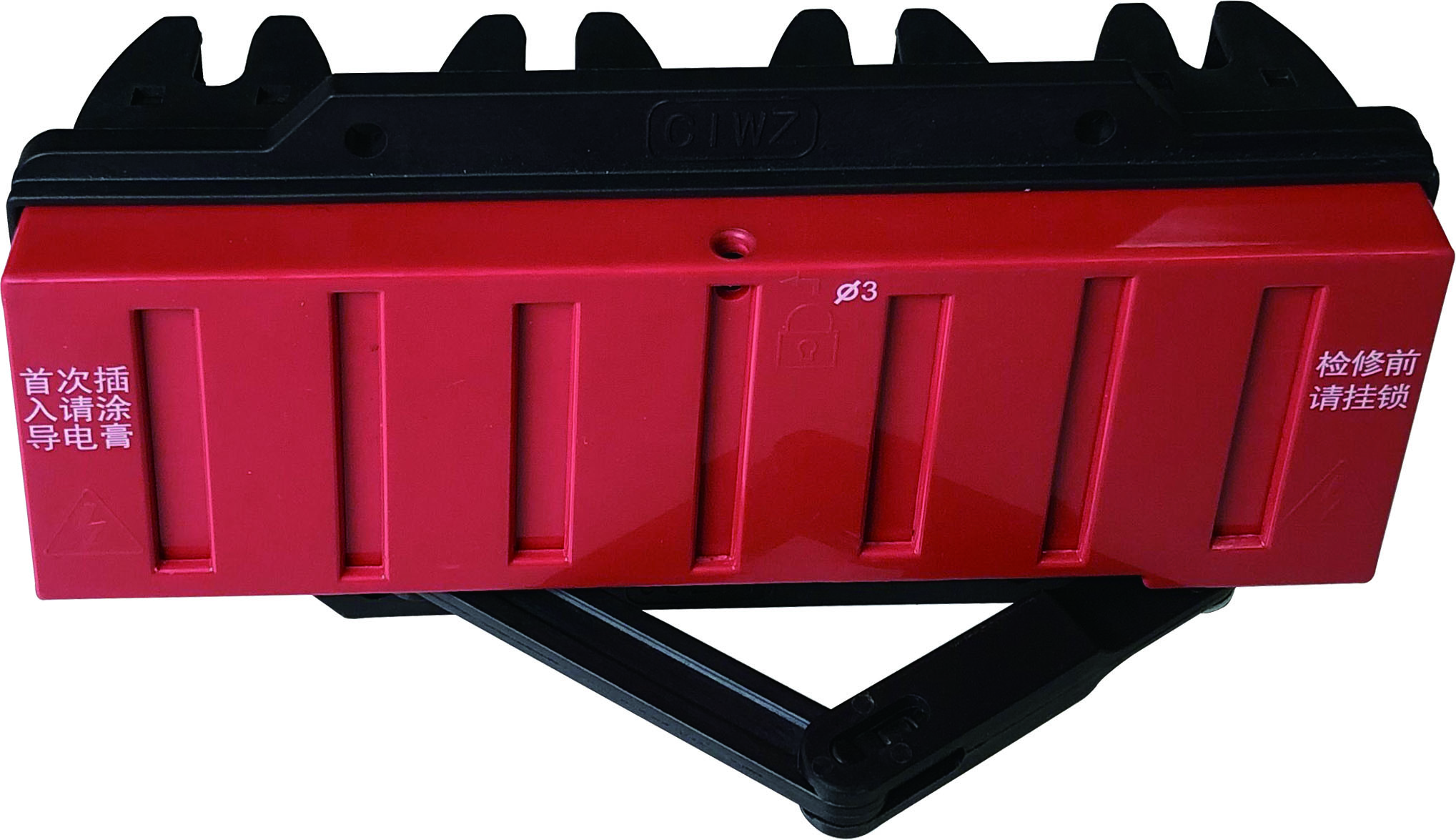

CJZ11 シリーズ デュアル コネクタは、デュアル回路接続が必要な特殊なシナリオに適しています。
| モデル |
定格電流(A) |
極数 |
特徴 |
| CJZ11-250A/3 |
250 |
3 |
バルブ付きデュアルコネクタ |
| CJZ11-400A/3 |
400 |
3 |
バルブ付きデュアルコネクタ |
| CJZ11-630A/3 |
630 |
3 |
バルブ付きデュアルコネクタ |
補助回路コネクタは、制御、保護、信号伝送機能を実現するための二次回路接続に使用されます。

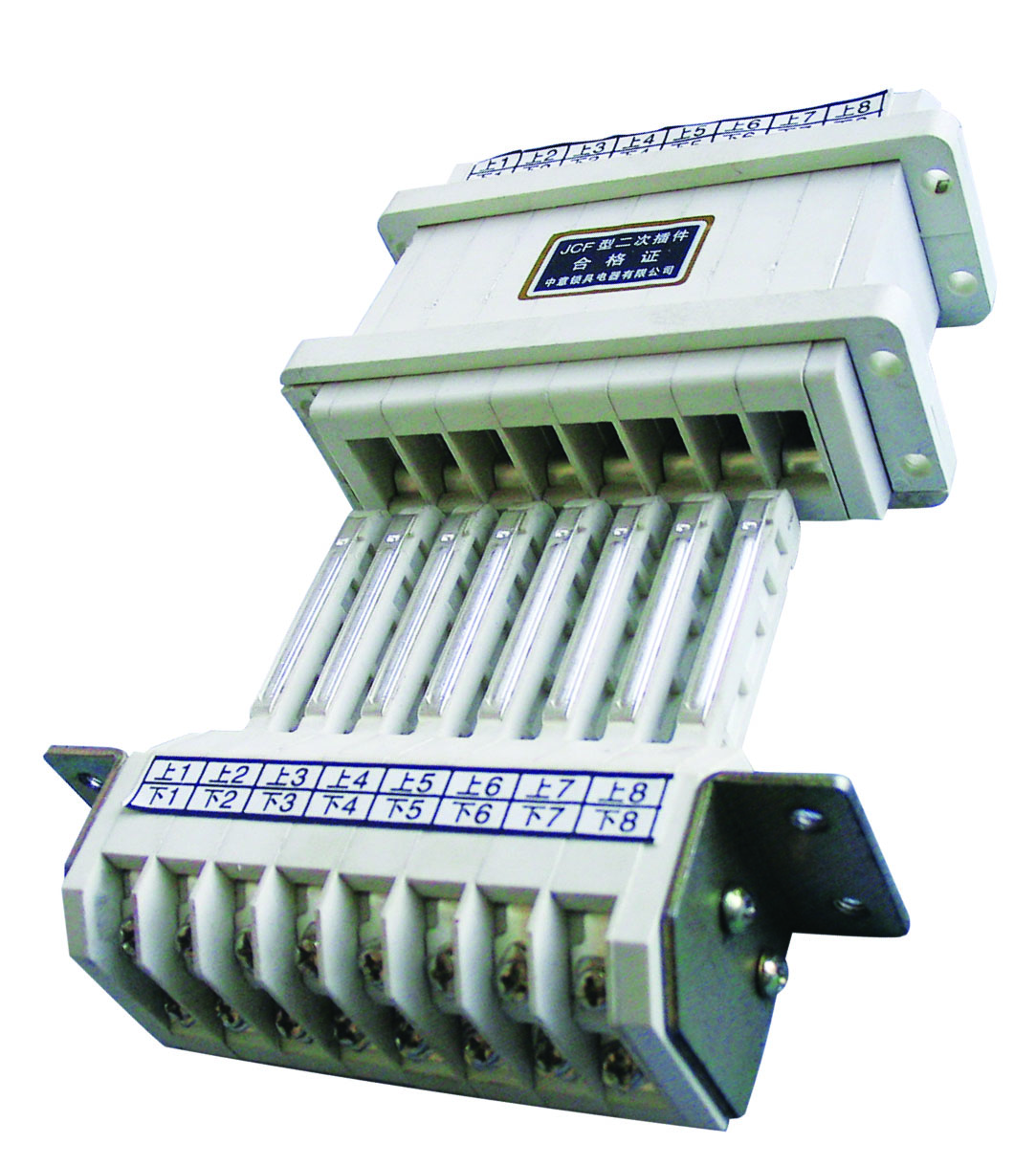

JCF10シリーズ補助回路コネクタには以下の特長があります。
| モデル |
コンタクト数 |
定格電流(A) |
定格電圧(V) |
応用シーン |
| JCF10-10/3 |
3 |
10 |
AC380/DC250 |
シンプルな制御回路 |
| JCF10-10/5 |
5 |
10 |
AC380/DC250 |
中程度の複雑さの制御 |
| JCF10-10/6 |
6 |
10 |
AC380/DC250 |
多機能制御 |
| JCF10-10/8 |
8 |
10 |
AC380/DC250 |
複雑な制御回路 |
| JCF10-10/10 |
10 |
10 |
AC380/DC250 |
多機能信号伝送 |
| JCF10-10/13 |
13 |
10 |
AC380/DC250 |
拡張制御機能 |
| JCF10-10/15 |
15 |
10 |
AC380/DC250 |
複雑な信号システム |
| JCF10-10/16 |
16 |
10 |
AC380/DC250 |
高度に統合された制御システム |
| JCF10-10/18 |
18 |
10 |
AC380/DC250 |
超複雑な制御システム |
側面配線補助回路コネクタは、側面接続が必要な特別な設置要件に適しています。
| モデル |
コンタクト数 |
定格電流(A) |
定格電圧(V) |
特徴 |
| JCF2-6/12 |
12 |
10 |
AC380/DC250 |
側面配線 |
| JCF2-8/16 |
16 |
10 |
AC380/DC250 |
側面配線 |
| JCF2-10/20 |
20 |
10 |
AC380/DC250 |
側面配線 |
| JCF2-12/24 |
24 |
10 |
AC380/DC250 |
側面配線 |
| JCF2-13/26 |
26 |
10 |
AC380/DC250 |
側面配線 |
| JCF2-15/30 |
30 | 10 |
AC380/DC250 |
側面配線 |
引出式開閉器には、押す・引く・ロックする操作機構を採用し、安全・確実な操作を実現しています。

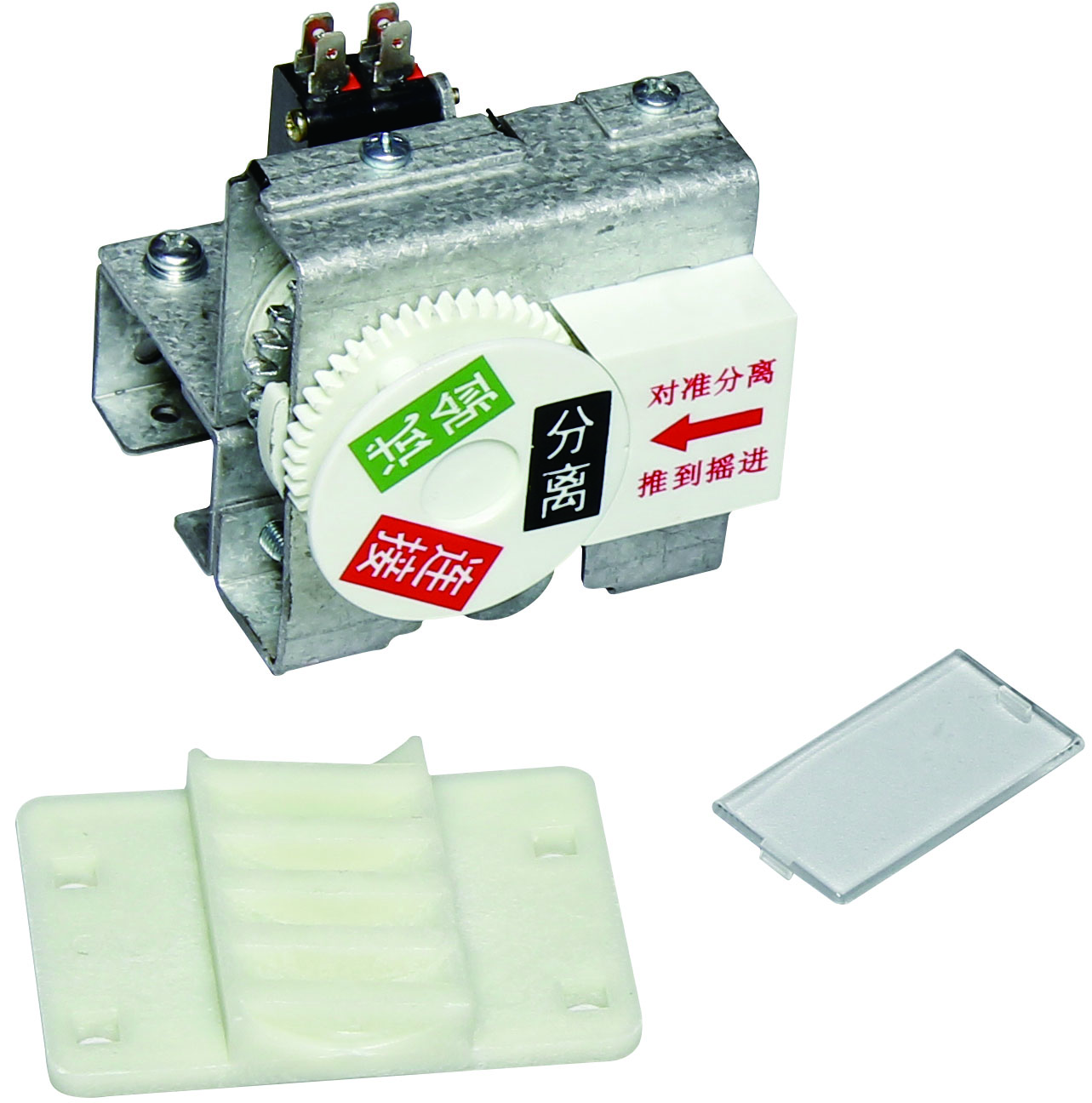

MD 推進機構は、さまざまなサイズの引き出しユニットに適しています。
| モデル |
適用引き出しサイズ |
特徴 |
| CXJG-9-69-8 |
標準サイズ |
推進機構 |
| CXJG-9-82-8 |
標準サイズ |
推進機構 |
| CXJG-9-82-10 |
標準サイズ |
推進機構 |
| CXJG-9-119-8 |
標準サイズ |
推進機構 |
| CXJG-9-119-10 |
標準サイズ |
推進機構 |
| CXJG-9-145-10 |
標準サイズ |
推進機構 |
スイングハンドルは引き出しの操作と位置決めに使用されます。
| モデル |
説明 |
アプリケーションシナリオ |
| CXJG-9 クランク |
スイングハンドル |
引き出しの操作 |
2.3.3 F型ハンドルシリーズ
F タイプのハンドルは、さまざまな高さの引き出しユニットに適しています。
| モデル |
説明 |
適用引き出し高さ |
| F2 L=65 |
F型ハンドル |
1ユニット引き出し |
| F3 L=80 |
F型ハンドル |
2段引き出し |
| F4 L=120 |
F型ハンドル |
3ユニット引き出し |

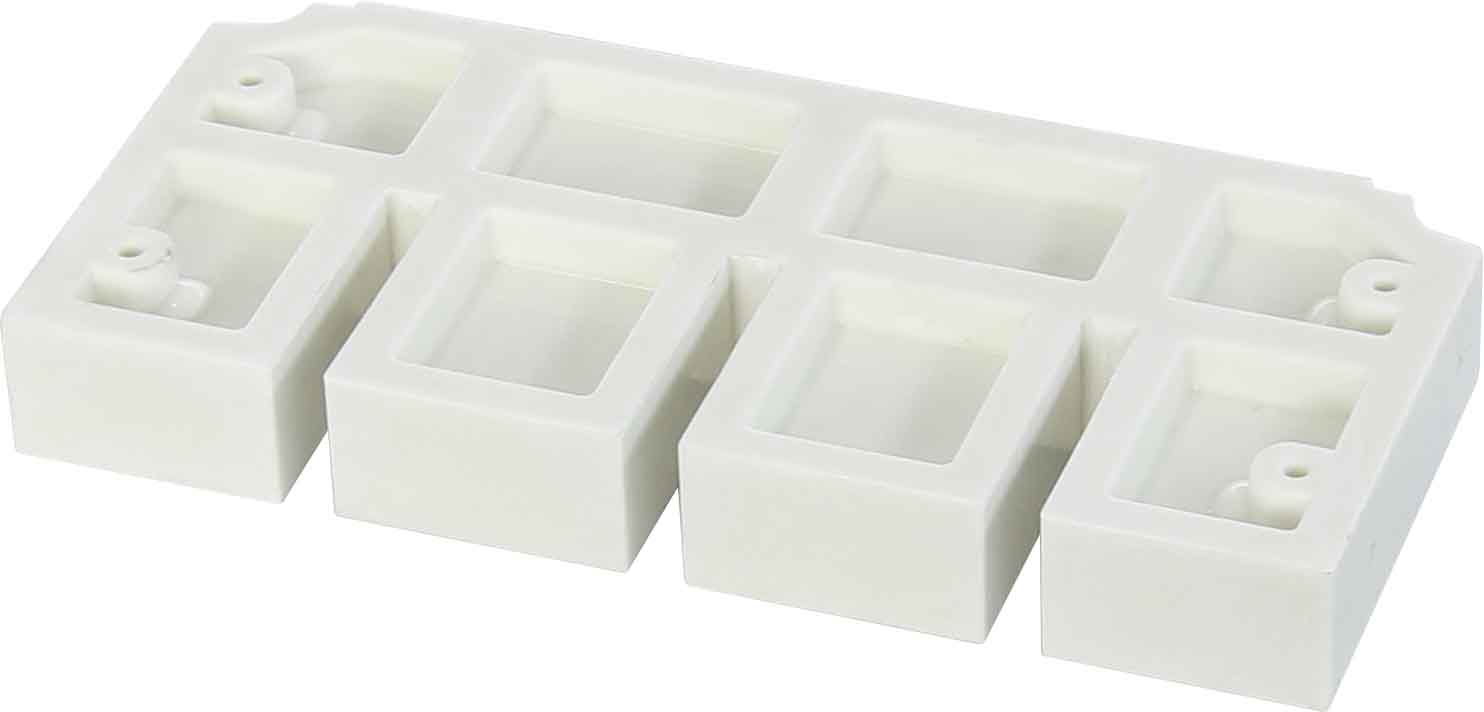

バスバーサポートは、電気接続の安定性と機械的強度を確保するためにバスバーを固定および支持するために使用されます。
垂直バスバーサポートには次の特徴があります。
| モデル |
適合バスバーサイズ(mm) |
マテリア |
l特徴 |
| ZMJ3-6×30 |
6×30 |
高強度断熱材 |
垂直バスバーサポート |
| ZMJ3-6×40 |
6×40 |
高強度断熱材 | 垂直バスバーサポート |
| ZMJ3-6×50 |
6×50 |
高強度断熱材 |
垂直バスバーサポート |
| ZMJ3-6×60 |
6×60 |
高強度断熱材 |
垂直バスバーサポート |
| ZMJ3-6×80 |
6×80 |
高強度断熱材 |
垂直バスバーサポート |
| ZMJ3-6×100 |
6×100 |
高強度断熱材 |
垂直バスバーサポート |
| ZMJ3-6×120 |
6×120 |
高強度断熱材 |
垂直バスバーサポート |
開閉装置の付属品には、開閉装置の構造的完全性と操作の利便性を保証するヒンジ、ドア ロック、ガイド レールなどが含まれます。
ドア ヒンジは、開閉装置ドア パネルの接続と回転に使用されます。
| モデル |
説明 |
応用シーン |
| MLBK 300516R |
ドアヒンジ 1 |
標準ドアパネル |
| MLBK 300517R |
ドアヒンジ 2 |
標準ドアパネル |
| MLBK 300518R |
ドアヒンジ 3 |
標準ドアパネル |
| MLBK 300519R |
ドアヒンジ 4 |
標準ドアパネル |
| MLBK 300522R |
ドアヒンジ |
標準ドアパネル |
| MLBK 300523R |
ドアヒンジ |
標準ドアパネル |
| MLBK 300525R |
左ドアヒンジ |
背の高いドアパネル (>1m) |
| MLBK 300526R |
右ドアヒンジ |
背の高いドアパネル (>1m) |

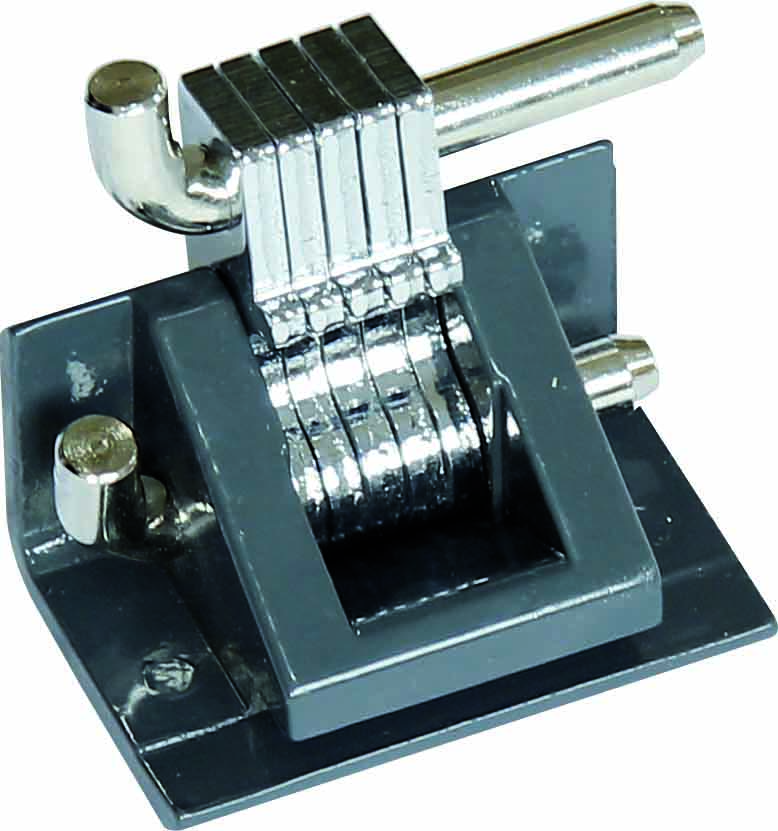

ドアロックは開閉装置の安全保護のために使用されます。
| モデル |
説明 |
特徴 |
| MS705H3 |
ドアロック |
標準ドアロック |
| MS735 |
ドアロック |
高度なドアロック |
ガイド レールは引き出しのサポートとスライドに使用されます。
| モデル |
説明 |
アプリケーションシナリオ |
| ハンル 200022p1g |
MNS 左ガイド レール - 420mm |
左ガイドレール |
| ハンル 200022p2g |
MNS 右ガイド レール - 420mm |
右ガイドレール |

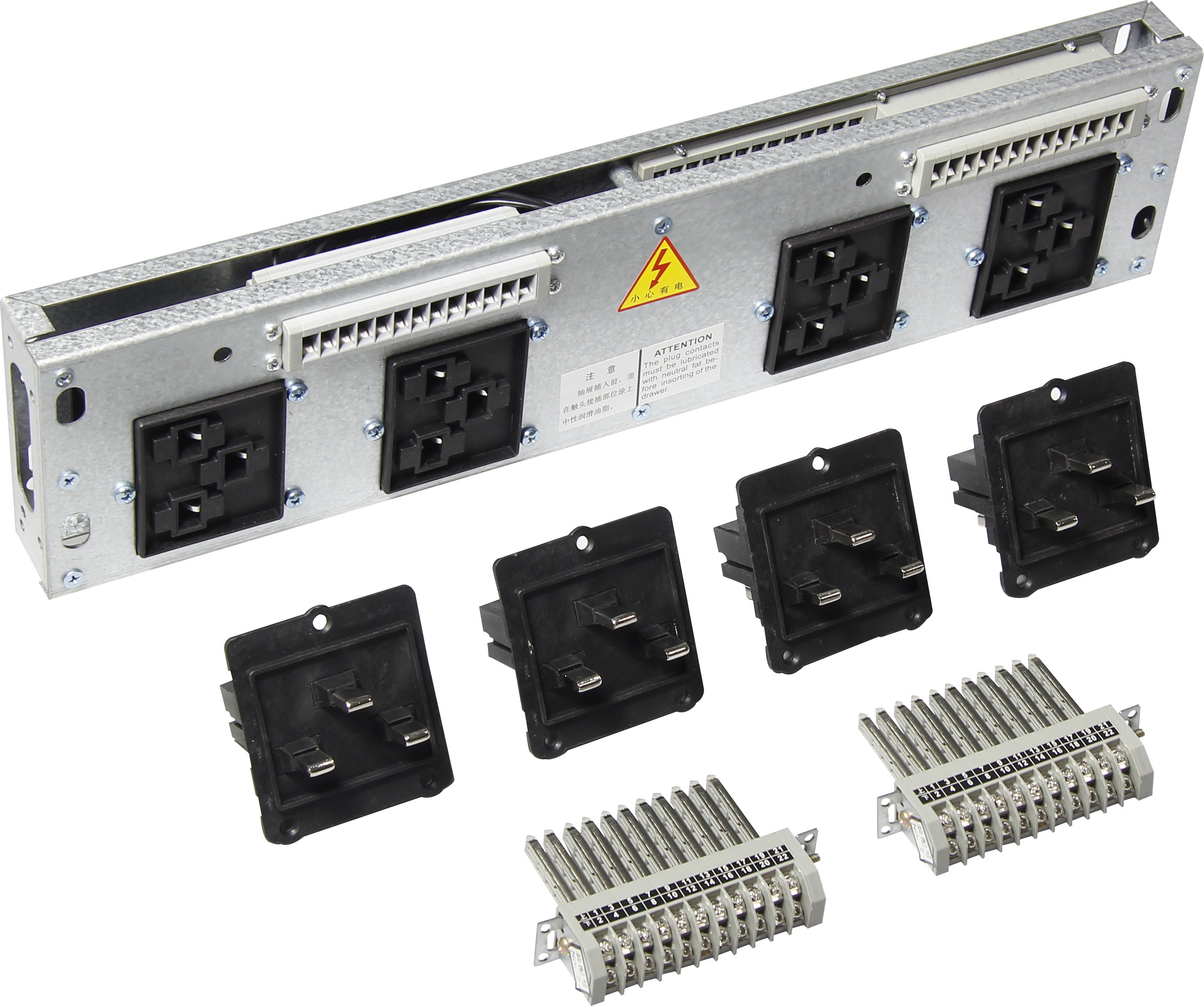

配電アダプタは分岐回路の接続と配電に使用され、開閉装置の柔軟性と拡張性を向上させます。
1/4 回路配電アダプタは、低容量の分岐回路に適しています。
| モデル |
説明 |
アプリケーションシナリオ |
| 175×549-B-1/4-55S |
1/4回路配電アダプタ |
低キャパシティのブランチ |
| 175×549-B-1/4-55SC |
1/4回路配電アダプタ(横配線) |
小容量分岐（横配線） |
1/2 回路配電アダプタは、中容量の分岐回路に適しています。
| モデル |
説明 |
アプリケーションシナリオ |
| 175×549-B-283-55S |
1/2回路配電アダプタ |
中規模のブランチ |
| 175×549-B-283-55SC |
1/2回路電源中容量分配アダプター(横配線) |
分岐（側配線） |
混合配電アダプタを使用すると、異なる仕様の分岐回路を同じモジュール内に含めることができます。
| モデル |
説明 |
特徴 |
| 175×549-B - 混合 - 55S |
混合配電アダプター |
複数の仕様が混在 |
| 175×549-B - 混合 - 55SC |
混合配電アダプタ（側配線） |
複数仕様混在（横配線） |

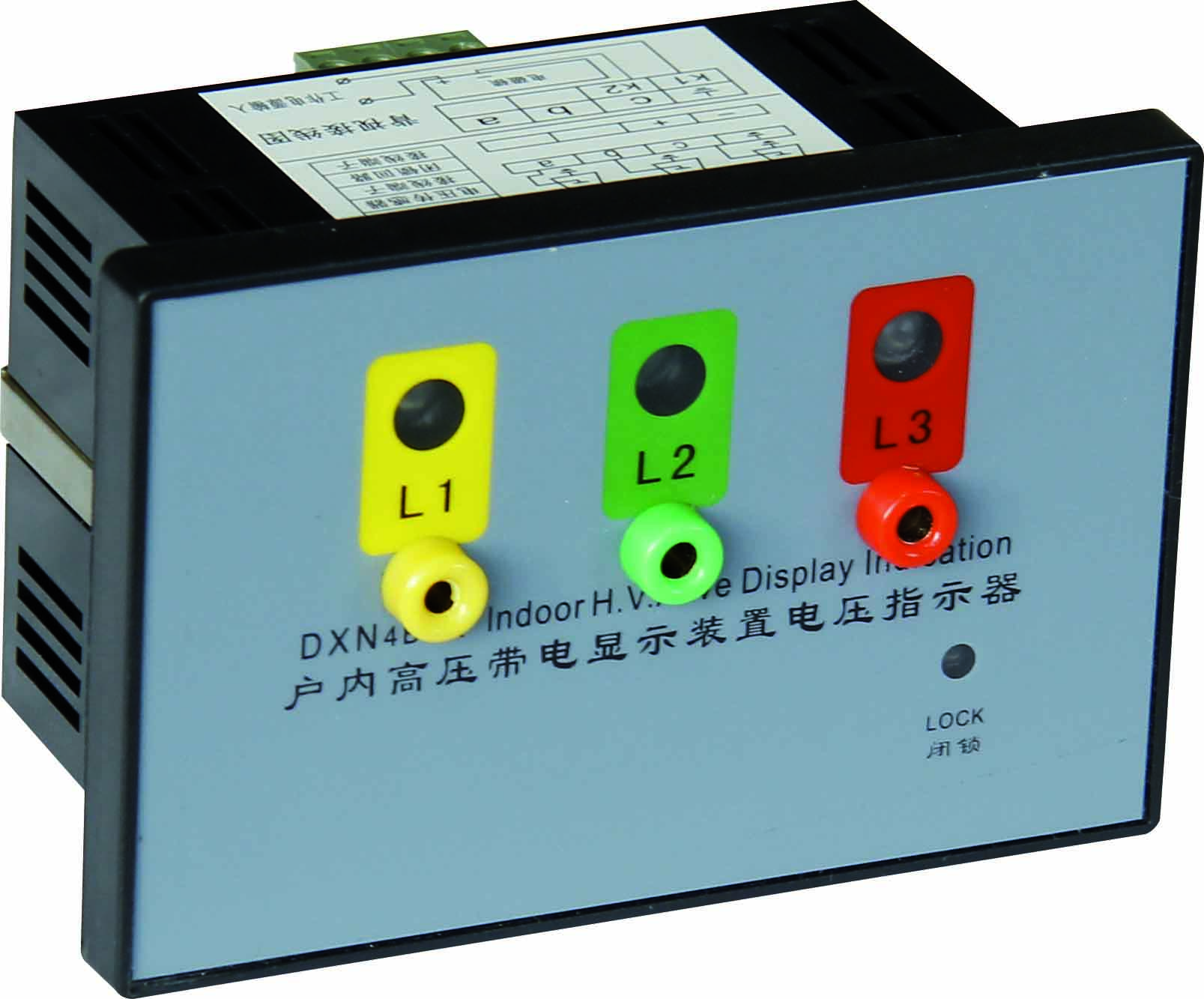

測定および表示シリーズの製品は、開閉装置の電気パラメータの監視と表示に使用されます。
測定パネルは、測定器や制御コンポーネントを設置するために使用されます。
| モデル |
説明 |
アプリケーションシナリオ |
| CFBK-5 |
測定パネル |
高さ0.75U |
| CFBK-9 |
1/4 プラスチックパネルストリップ |
小型測定 |
| CFBK-10 |
1/4 パネルストリップ |
小型測定 |
| CFBK-9.1 |
1/4 プラスチックパネルストリップ |
小型測定 |
| CFBK-10.1 |
1/4 メタルパネルストリップ |
小型測定 |
| CFBK-7 |
1/2 プラスチックパネルストリップ |
中型測定 |
| CFBK-8 |
1/2 メタルパネルストリップ |
中型測定 |
| CFBK-7.1 |
1/2 プラスチックパネルストリップ |
中型測定 |
| CFBK-8.1 |
1/2 メタルパネルストリップ |
中型測定 |
上記の主要シリーズに加えて、Richge はユーザーのさまざまなニーズを満たすために、その他のさまざまなアクセサリも提供しています。
ゴム固定具は、電気部品の固定と保護に使用されます。
| モデル |
説明 |
アプリケーションシナリオ |
| ZSQ-1 |
MD ラバー固定具 |
部品の固定 |
アルミニウム製の下部ガイド レールは、引き出しのサポートとガイドに使用されます。
| モデル |
説明 |
長さ |
| XDG2-1 |
アルミ下ガイドレール |
375mm |
シャフトは接続と伝達に使用されます。
| モデル |
説明 |
サイズ |
| DXZ-3 |
SL - ガイドシャフト |
8×8L=150 |
主回路コネクタを選択する際には、次の要素を考慮する必要があります。
補助回路コネクタを選択するときは、次の要素を考慮する必要があります。
操作メカニズムを選択するときは、次の要素を考慮する必要があります。
バスバー サポートを選択するときは、次の要素を考慮する必要があります。
Richge の低圧開閉装置アクセサリは、次の規格と仕様に厳密に準拠しています。
Richge の低圧開閉装置アクセサリには次の利点があります。
Richge の低圧開閉装置アクセサリは、次の分野で広く使用されています。
Richge の低電圧開閉装置アクセサリの詳細な製品マニュアルを入手するには、次の方法を使用できます。
低圧開閉装置アクセサリの専門メーカーとして、Richge は主回路コネクタ、補助回路コネクタ、操作機構、バスバーサポート、配電アダプタ、測定および表示シリーズ、その他のシリーズをカバーする包括的な製品範囲を 1,000 以上の製品タイプで提供しています。これらの製品は、高品質、モジュール設計、強力な互換性という利点があり、電力システム、産業オートメーション、建築電気工学などの分野で広く使用されています。
Richge の低電圧開閉装置アクセサリを選択すると、高品質の製品を確実に入手できるだけでなく、専門的な技術サポートと包括的なアフターサービスも提供され、電力システムに信頼性の高い保護が提供されます。
製品の詳細については、Richge の公式 Web サイトにアクセスするか、当社の営業チームにお問い合わせください。
