空圧機器シリーズ

空圧機器シリーズ |完全な空気圧ソリューション (Richge Technology の SOLH)

ブランド：SOLH by Richge Technology (睿其格科技)

コアブランドのポジショニング

SOLH は、Richge Technology (睿其格科技) の独自のフルシリーズ空気圧ブランドです。すべての SOLH 空気圧部品は社内で自社開発、製造、品質検査されており、SMC、AirTAC、FESTO およびその他の世界トップクラスの空気圧ブランドと完全に 1:1 の寸法と性能で互換性があり、機器を改造することなく直接プラグアンドプレイで交換できます。当社は、統合された閉ループ空気圧システムとワンストップの一括調達サービスを提供して、クライアントの調達コストを削減し、リードタイムを短縮します。

概要

短い紹介: Richge Technology の SOLH は、フルシリーズの完全に交換可能な空気圧コンポーネントとワンストップの自動化ソリューションを提供します。空気処理、制御バルブ、シリンダ、真空システム、配管付属品をカバーする当社の高精度、低漏れの空気圧部品は、SMC、AirTAC、FESTO に完全に置き換わります。世界的な産業オートメーション向けに安定したパフォーマンスとコスト効率を実現します。

SOLH は、空気調整ユニット、制御バルブ、空気圧シリンダー、真空コンポーネント、チューブ、フィッティング、および完全な補助部品をカバーする、ワンストップの完全な空気圧自動化ソリューションを提供します。エレクトロニクス、包装、工作機械、新エネルギー、食品機械などで広く使用されている、0.1～0.8MPaの標準工業用エアシステムに適しています。

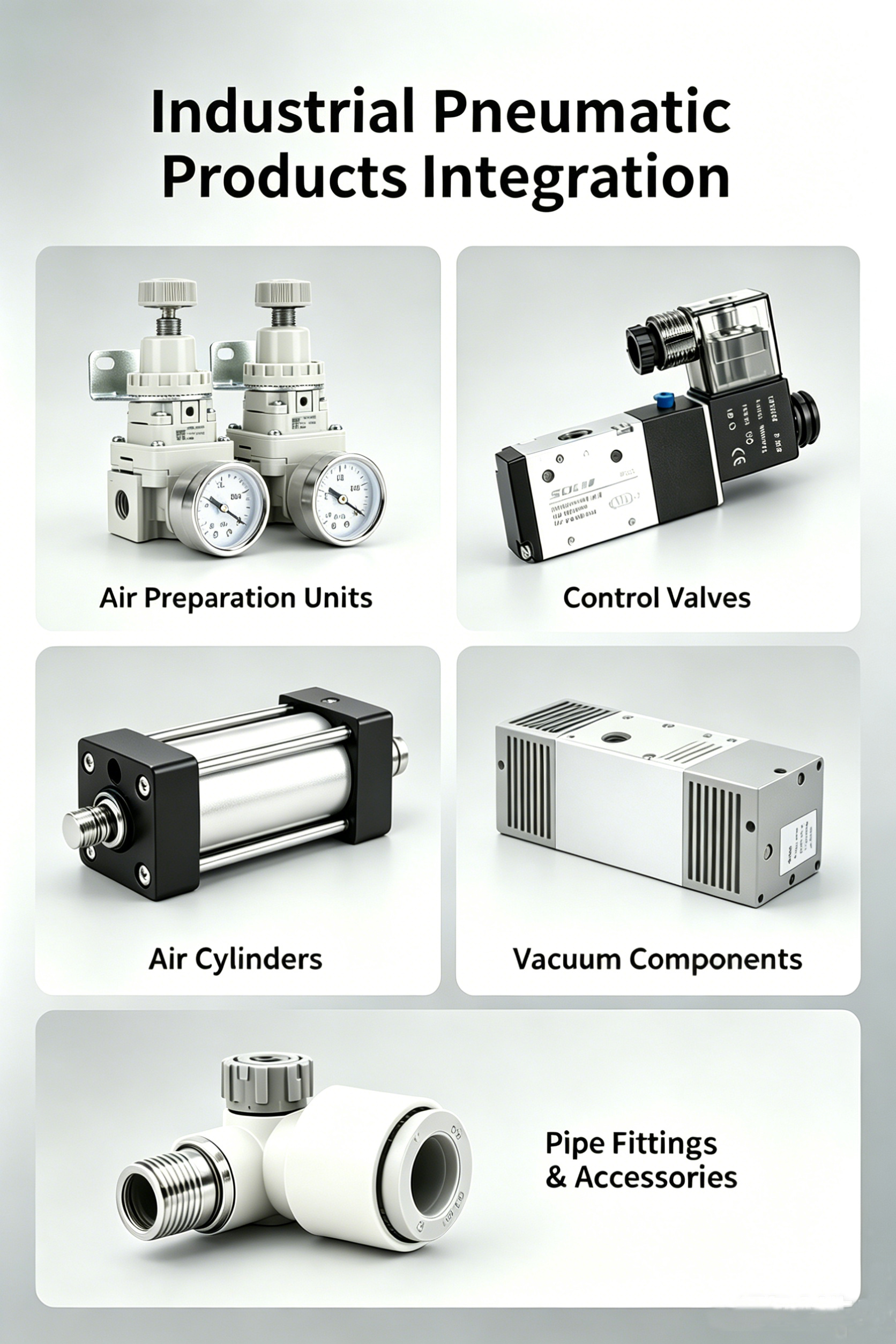

主な製品範囲

1. 空気調整ユニット

AFフィルター、ARレギュレーター、ALルブリケーター、AFC2ユニット、AC3ユニットのサービスユニットでエア清浄、圧力安定化、システム保護を実現。

2. 方向制御弁

ソレノイドバルブ:2P/2V 2/2ウェイ、3V 3/2ウェイ、4V 5/2ウェイ、4M NAMURバルブ、シリンダーおよびパイプラインバルブ制御用。
フットバルブ:手動ステーション操作用のロック/安全カバーオプション付きの 3F/3FM 3/2 ウェイ、4F 5/2 ウェイ。
手動および機械式バルブ:VHKロータリーバルブ、HSVスライドシャットオフバルブ、M5メカニカルリミットバルブ。
マニホールドベース:集中設置のためのマルチステーションバルブアイランド。

3. 空気圧シリンダ

標準 SC/SI/SU、ミニ MAL/MA、極薄 SDA/CQ2、単動、クランプ、ストッパ、ロータリーシリンダ。カスタムストローク、ロッド延長、高温タイプも用意。

4. 真空コンポーネント

ZU/ZB 真空エジェクター、ZP/ZPT サクションカップ、インラインフィルター、自動ハンドリング用の真空制御バルブ。

5. チューブと付属品

PUストレート/SPUコイル/PE-PU耐加水分解/PA12ハードチューブ;フル KQ2 プッシュイン継手。エアブローガン、スピードコントローラー、サイレンサー。

6. 補助部品

逆止弁、電磁スイッチ、ロッドジョイント、圧力計、取付用付属品。

一般仕様

使用圧力:0.1～0.8MPa（推奨：0.4～0.6MPa）
温度：-20℃～+70℃（特注高温120℃まで）
標準シール:NBR;オプションのFKM / シリコン
中くらい：ろ過された圧縮空気 (≥40μm)
耐久性:バルブ ≥2,000 万サイクル。シリンダー ≥1,000 万サイクル

主な利点

フルシリーズのワンストップ調達、コストとリードタイムの削減
国際的に有名なブランドと完全に互換性があります
省エネのための超低漏れ精密加工
乾燥、油分、湿気、清潔な環境に対応する複数のシール
標準および非標準のカスタマイズをサポート

一般的な回路のマッチング

複動シリンダ：AFCユニット → 4Vマニホールド → PUチューブ → SC/SDAシリンダー
真空処理:フィルター → 3Vバルブ → 真空エジェクター + 吸盤
フットコントロールステーション:AFC→HSV→SPUホース→4Fフットバルブ+C110ブローガン
パイプラインバルブ制御:エアユニット → 4M NAMUR バルブ → 空気圧アクチュエータ

応用産業

3Cエレクトロニクス、食品包装、工作機械、プレス装置、物流搬送、新エネルギー、水処理、一般産業オートメーション。

安全性と設置上の注意事項

空気源の要件: 水、油、塵をろ過するための AFC エアサービスユニットを装備します。汚染された空気はシールを摩耗させ、耐用年数を短くします。
圧力制限: 連続使用圧力は 0.8MPa を超えてはなりません。チューブの破裂やシールの損傷を防ぐため、最大試験圧力は 1.2MPa です。
環境適合性：標準部品は-20℃～+70℃の乾燥/油性の従来の条件に対応しています。極端なシナリオ向けにカスタマイズされた高温/耐腐食モデル。
チューブ選択ルール: 固定高圧メインパイプライン用の PA12 硬質チューブ。ドラッグチェーンの往復運動用の柔軟なPUチューブ、クロス使用なし。
真空回路規則: 真空システムには直動式 3V および VHK バルブのみが適用されます。パイロット電磁弁は負圧には使用できません。
操作の安全性：工作機械には安全カバー付きフートバルブを採用。事故による怪我を防ぐため、メンテナンスの前に主給気と排気の残圧を遮断してください。
組立標準: アイドル状態のマニホールドポートをブランクプレートでシールします。ロングストロークシリンダには衝撃破壊防止のためバッファスピードコントローラを設置してください。
メタタイトル: SOLH フル空気圧コンポーネント |バルブ、シリンダー、真空およびチューブのソリューション |リッチテクノロジー
メタ説明: Richge Technology SOLH フルシリーズ空気圧コンポーネントは、SMC AirTAC FESTO と完全に互換性があり、ワンストップ産業用空気圧オートメーションソリューションです。

View as

VBAブースターレギュレーター

VBA 空気圧ブースターバルブは、自社開発のピストン面積差ブースティング技術に基づいて構築された電源不要のエアアンプで、一致する VBAT エアタンクを使用して安定した 2 倍および 4 倍の圧力増幅を実現し、瞬間的な高圧エアフローを実現します。完全空気圧自動サイクルにより防爆性能と省エネ性能が保証され、内蔵バッファにより騒音がカットされ、簡単な設置で耐用年数が 5,000 万サイクル以上に延長されます。年々売上が伸びており、5L～38Lのエアタンクを十分に在庫しております。シリンダーのクランプ補強、リベット留め、ディスペンス、金型の高圧ブローに広く採用されており、プラント全体の空気システムをアップグレードすることなく、コスト効率の高い局所ブーストの代替手段を提供します。

もっと見る >> お問い合わせを送信 >>

VBA省エネコンパクトタイプ昇圧調整器

Richge Technologyのコンパクト省エネVBA空気圧ブースターレギュレータは、独自の研究開発技術を採用し、自己最適化された高効率の昇圧空気回路を採用し、空気消費量を効果的に削減します。超小型軽量ボディでデュアル取付方式に対応し、安定した低リップルの高精度圧力出力を実現します。完全エア防爆構造によりメンテナンスフリーの長寿命を実現します。十分な在庫を維持し、年間販売量も増加しています。自動車製造、自動クランプ、金型洗浄に広く適用されており、工場の空気システム全体を変更することなく、経済的な局所圧力ブーストを提供します。

もっと見る >> お問い合わせを送信 >>

VBATシリーズエアタンク

Richge Technology の SOLH VBAT シリーズエアタンクは、VBA ブースターバルブと完全に適合する専用の空気圧リザーバーです。炭素鋼とSUS304ステンレス鋼を用意し、多様な産業環境に適応します。安定した圧力貯蔵と気流補正を特徴としており、空気圧の変動を軽減し、ブースターシステムの耐用年数を延ばします。 CE、ASME、GB、ISO9001 の認証を取得しており、5L ～ 38L の標準容量とカスタマイズ可能なポートと圧力グレードを提供します。自動生産ライン、自動車製造、3C エレクトロニクス、精密試験で広く使用されており、産業用空気圧ブースティングシステムの信頼できるコアアクセサリとして機能します。

もっと見る >> お問い合わせを送信 >>

ARパイロット式レギュレータ

SOLH AR シリーズパイロット式圧力調整器には、AR425/625/635/825/835/925/935 の完全なモデルが含まれます。内部パイロットリリーフ構造の採用により大流量、ヒステリシス≦0.02MPa、再現性≦0.01MPaの超高圧調整精度を実現しています。デュアル圧力レンジと内蔵の自動過圧リリーフ機能を備え、無潤滑運転や任意の設置をサポートします。大口径のメインエアパイプライン、大流量機器、高精度の空気圧制御システムに適しており、工場の集中空気供給システムにとって理想的な安定化ソリューションです。

もっと見る >> お問い合わせを送信 >>

IR精密レギュレーター

SOLH IR シリーズ精密パイロットレギュレータは、高度なノズルフラッパー内部パイロット構造を採用し、0.2% の超高制御精度と優れた再現性を実現します。空気源の変動や動的な負荷変化に対して出力圧力を安定に維持します。高流量、高速応答、大幅なエネルギー節約のための 1 ～ 3 L/min の超低空気消費量を特徴としており、手動調整と空気圧リモート制御をサポートしています。コンパクトで柔軟性に優れ、過圧保護機能が組み込まれているため、半導体、精密検査、張力制御、医療機器、ハイエンドの精密自動化システムで広く使用されています。

もっと見る >> お問い合わせを送信 >>

IRV10 / IRV20 真空レギュレータ

SOLH IRV10 および IRV20 シリーズ精密真空レギュレータは、負圧空気圧回路用に特別に設計されており、調整可能な真空範囲は -100kPa ～ -1.3kPa で、超微調整分解能を備えています。セルフロックノブを装備しており、振動による圧力ドリフトを効果的に防止します。大流量、低エア消費、軽量構造を特長とし、多彩な取付方法で両側シングルポートスタイル、背面シングルポートスタイルに対応します。これは標準的な精密制御コンポーネントであり、自動バキュームピッキング、電子アセンブリ、自動加工、エアリークテスト、および包装機械で広く使用されています。

もっと見る >> お問い合わせを送信 >>

SRHクリーンレギュレーティング

SOLH SRHシリーズのクリーンタイプ精密圧力調整器は、接液部にSUS316/316Lステンレスをフル採用し、オイルフリーでクラス100のクリーンルームで製造されており、低発塵・二次汚染ゼロです。オプションの PTFE および FKM ダイヤフラム、リリーフ構造およびノンリリーフ構造は、多様なクリーンな作業条件に適応します。超高圧制御精度を備え、SEMI、RoHS、CE規格に準拠しています。高純度ガスおよび純水の制御に適しており、半導体、太陽光発電、バイオ医薬品、およびハイエンドの精密実験室用流体制御システムに広く応用されています。

もっと見る >> お問い合わせを送信 >>

ARM5ユニット型レギュレータ

SOLH ARM5S 超小型ミニチュア圧力調整器は、14mm の極狭ピストン構造と 33g の超軽量を特長としており、設置スペースを大幅に節約します。逆流機能を標準装備し、オプションのリリーフ/ノンリリーフ構造を備え、ワンタッチワンタッチ継手一体型で多彩なチューブ接続が可能です。圧力調整範囲0.05～0.7MPaでパネル直付けやDINレールマニホールドの積み重ね取付にも対応し、無給油・耐腐食で安定した動作を実現します。これは、精密オートメーション、小型治具、およびスペースが限られた機器に最適なマイクロ空気圧制御ソリューションです。

もっと見る >> お問い合わせを送信 >>

ARJ310 ミニチュア圧力調整弁

SOLH ARJ310 シリーズ直動リリーフ小型圧力レギュレータは、SMC 同等モデルと完全に互換性があり、低流量でスペースが限られた精密空気圧制御用に設計されています。超小型18.5mm狭胴ボディ、65gの軽量設計により、マニホールドの密積みにも対応します。デュアル M5 および Rc1/8 入口ネジと、迅速な取り付けのための一体型出口プッシュイン継手を特徴とし、安定した出力圧力を実現する内蔵過圧リリーフを備えた 0.05 ～ 0.7MPa の二重圧力範囲を提供します。パネルやブラケットの取り付けに適しており、電子機器アセンブリ、医療機器、半導体検査、小型精密自動化機器などに広く使用されています。

もっと見る >> お問い合わせを送信 >>
