VHK シリーズ 2/2 & 3/2 方ノブ手動バルブ | SMC VHKシリーズ対応フィンガーロータリーバルブ

ブランド: SOLH by Richge Technology | SMC VHK オリジナル シリーズと完全に交換可能な代替品

1. 製品概要

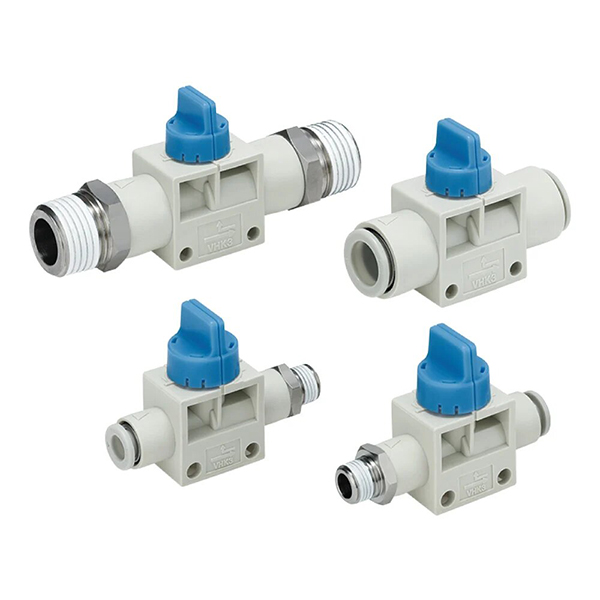

     SOLH VHKシリーズは、2分割されたミニノブタイプの手動カットオフバルブです。VHK2 2/2ウェイ そしてVHK3 3/2ウェイ 種類。 90°ロータリーノブ設計を採用し、空気圧回路のオンオフ制御を実現します。 3/2ウェイモデルは、密閉排気構造を内蔵しており、ポートAを閉じると自動的に残圧を排出し、外部R排気ポートが不要です。追加のベース取り付けなしでインライン直接パイプラインに設置できるように設計されており、空気圧分岐管、ソレノイドバルブの前の安全圧力リリーフバルブ、および真空回路のオンオフ制御用の理想的な手動スイッチとして機能します。全シリーズは、オリジナルの SMC VHK シリーズと寸法的および機能的に完全な互換性があり、直接交換可能です。

  1.1 コアの識別と動作ロジック

     • ノブのカラーマーキング：VHK2 2ウェイタイプ用グレーノブ。 VHK3 3ウェイタイプの青いノブにより、視覚的に素早く識別できます。

     • スイッチロジック: 反時計回りに90°回転してバルブが開きます。時計回りに 90 度回転してバルブを閉じ、ノブポインターの状態を明確に表示します

     • シール構造：ポペットバルブのシール設計により、超低マイクロリークで優れた気密性能を実現します。操作トルクが超軽い(0.04～0.14N・m)ので指回しや切替が容易です。

2. モデルのコーディング規則とインターフェース仕様

     コーディングロジック：VHK[2/3][A]-[フロントポート仕様]-[リアポート仕様]

  2.1 モデルの定義

     • VHK2：2/2ウェイシングルカットオフタイプ

     • VHK3：3/2ウェイカットオフ＋残圧リリーフタイプ

     • 接尾語：新しくアップグレードされた落下防止ノブ構造（改良版）。標準の古いバージョンの場合は A なし

     • Rサフィックス：難燃性耐火バルブ本体

  2.2 ポートタイプコードの定義

     • Fコード：PUナイロンホース接続用プッシュフィットポート

     • Sコード: ねじパイプライン接続用おねじポート

  2.3 モデルの適用例:

     • VHK3A-08F-02S：3/2ウェイ改良型落下防止ノブバルブ、Pポートφ8プッシュフィット、AポートG1/4おねじ

     • VHK2-06F-06F：2/2way標準バルブ デュアルポート φ6プッシュフィットストレートタイプ

  2.4 全シリーズ完全なインターフェース仕様リスト

3. 主要な技術パラメータ

4. コア機能の違い (キー選択ガイド)

 4.1 VHK2 2/2 Way (グレーノブ)

     • 開いた状態：P⇋A完全導通により安定したエア供給が可能

     • 閉じた状態：Pポート、Aポートを完全に遮断し、排気機能はありません。

     • コアアプリケーション: 純粋なパイプラインのオン/オフ制御、真空回路保持とメイン空気源スイッチに広く使用されています

  4.2 VHK3 3/2 Way (青ノブ)

     • 開いた状態: P→A 機器正常動作時の吸気伝導

     • 閉じた状態：Pポート閉、Aポート内蔵の隠しチャンネルにより残圧を自動排気

     • コアアドバンテージ: シャットダウン後にワンキーで残留ガスを排出し、残留圧力の危険を排除し、安全なバルブの分解と機器のメンテナンスを保証します。

5. 構造コアの利点

     • 4 つのユニバーサル パイプラインの組み合わせ: F-F デュアルプッシュフィット、S-S デュアルおねじ、F-S P-プッシュ/A-スレッド、S-F P-スレッド/A-プッシュ接続モードをサポートし、さまざまな現場のパイプラインレイアウトに完全に適応可能

     • オプションの固定ブラケット: オプションのパネルとキャビネットの固定設置用のスナップオン取り付けブラケットを装備しており、柔軟な設置方法

     • アップグレードされた VHK-A 落下防止構造: 最適化されたノブの緩み防止設計により、高頻度の繰り返し操作時のノブの脱落を効果的に防止し、サービスの安定性を向上させます。

     • ミニコンパクトサイズ: 超小型ボディ設計、ワイヤトラフ、狭い機器ギャップ、コンパクトなマイクロ空気圧回路に最適

     • 優れたシール性能：精密ポペットシール構造により超低マイクロリークを実現し、長期安定した気密動作を保証します。

6. 選定の違い：VHKノブバルブvsHSVハンドスライドバルブ

7. 典型的なアプリケーションシナリオ

     • ソレノイドバルブフロント安全圧力リリーフ：エア源→VHK3→電磁弁。三方バルブは閉じると自動的にバルブ後方の残留圧力を排出し、圧力の危険を伴うことなく空気圧コンポーネントの安全な分解とメンテナンスを実現します。

     • 真空回路のオンオフ制御: VHK2 2方弁を吸盤真空パイプラインに設置し、シャットダウン後も安定して真空圧力を遮断し、真空保持効果を維持し、エア漏れの故障を防ぎます。

     • ツーリングマイクロシリンダー分岐スイッチ: マイクロシリンダーエア源のローカル手動スタートストップ制御に適用され、単一機器のデバッグ、メンテナンス、独立した回路切り替えに便利です。

一文の要約

     SOLH VHKシリーズは、SMCオリジナルVHKシリーズと完全互換性のあるミニ90°ロータリーフィンガーマニュアルバルブです。 2方向カットオフと3方向残圧リリーフの二重機能、多様なネジ/プッシュフィットインターフェースの組み合わせ、超軽量操作を備え、空気圧分岐回路、パイロット制御、真空システムの安全保護に最適なミニ手動スイッチバルブです。
