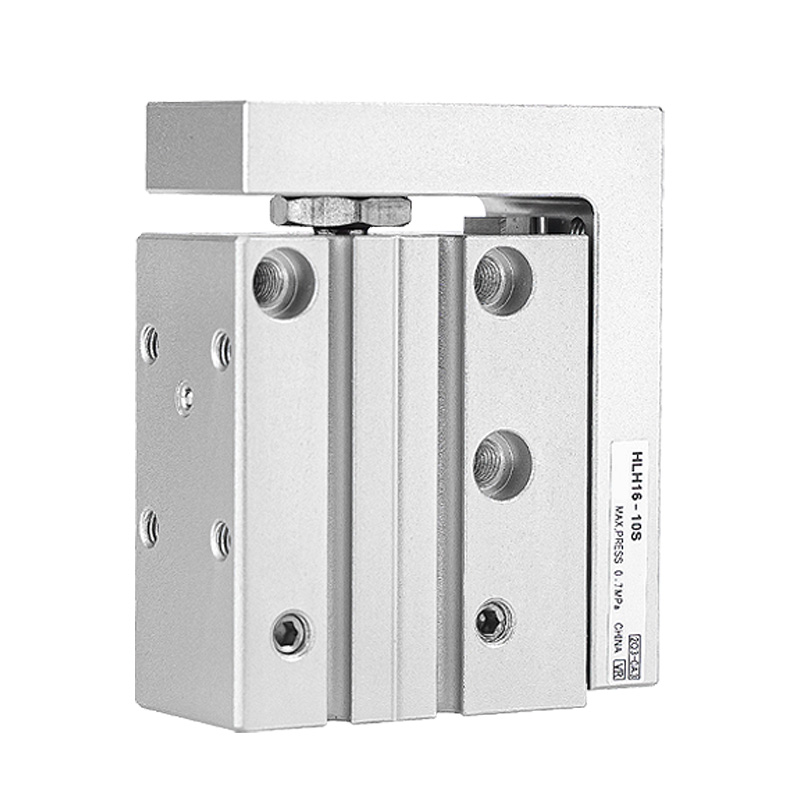

サイドレール用精密リニアスライドシリンダ HLHシリーズ

サイドレール用精密リニアスライドシリンダ（ボールガイド循環式）HLHシリーズ

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH HLHシリーズは、側面に一体型のL形循環ボールリニアガイドレールを装備した低背リニアスライドシリンダです。設置スペースを節約する超薄型スリムボディ設計を特徴とし、取り付けスペースが限られた精密組立、軽負荷位置決めおよび自動化機器向けに特別に開発されました。

シリーズ概要

     -- シリーズ コード: HLH (シングル サイド レール設計、対称ツイン レール バリアントなし)

     -- 案内方式：側面循環ボールリニアガイド（L型一体型レール）

     -- 動作形式：複動往復シリンダ

     -- 適用媒体: 清浄な圧縮空気 (ろ過精度 ≥40μm)

     -- 主な競争上の利点: 超薄型、4 方向の取り付け穴、3 方向のエアポートレイアウト、優れたスペース利用率

コア技術仕様表

構造と性能の利点

  1. 一体型サイドL型循環ボールガイドレール

     一体型のレールとスライドキャリッジ構造により、優れた真直性と耐回転精度を実現します。超薄型の薄型ボディにより、設置幅全体が大幅に縮小されます。

  2. ユニバーサル 4 方向取り付けレイアウト

     本体底面、側面、前後端面に取付用タップ穴を加工。複雑でコンパクトな機器レイアウトに合わせて4方向から柔軟に固定できます。

  3. 柔軟な3ウェイエアポート構成

     空気入口/出口ポートは後端、側面、前面にあります。自由度の高い配管配置により、すっきりとした回路配線を実現します。

  4. 二重治具取り付け面

     スライドキャリッジの上面と前面の両方にツーリング取り付け用のタップ穴があります。上面の位置決めピン穴により、ジグの正確な位置決めが保証されます。

  5. 事前に機械加工されたセンサーの溝

     シリンダー本体の両側に標準のスライドスロットがあり、磁気リードスイッチの取り付けと位置調整が簡単です。

  6. フローティングジョイント内蔵

     ピストンロッドとスライドキャリッジの間のフローティング接続により、横方向の負荷応力が排除され、内部ピストンアセンブリがたわみによる損傷から保護されます。

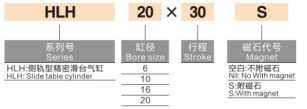

モデルコードの命名規則

   1. 例：HLH16×30S

     -- HLH：サイドレール薄肉スライドシリンダのシリーズ記号

     -- 16: シリンダー内径(mm)

     -- 30：定格ストローク(mm)

     -- S: 永久磁石リング内蔵 (工場出荷時の標準構成)

理論出力表（単位：N）

モデル選択のガイドラインと代表的なアプリケーション

  1. 選定のポイント

     -- スペース制約優先: 設置スペースが非常に限られており、極薄で狭いスライド アクチュエータが必要な場合は、HLH を選択してください。

     -- 負荷特性: 明らかな偏心側荷重がなく、高い繰り返し位置決め精度が要求される軽負荷の往復運動に適しています。

     -- HLQ シリーズとの比較: HLH は薄型、省スペース。より高い剛性とより大きな耐荷重を備えたHLQツインレール。

  2. 典型的な産業応用シナリオ

     -- 3C エレクトロニクスおよび半導体製造用の精密組立装置

     -- ミニ自動テスト治具および検査ステーション

     -- 軽量精密クランプ、押し込み、位置決め機構

     -- 軽負荷の往復運動ユニットを狭いコンパクトな機械内に設置

一文の要約

     SOLH HLH極薄サイドLレールリニアスライドシリンダは、循環ボールガイドを採用し、磁気リングを標準装備した4方向取付および3方向エアポート配置に対応し、狭スペース3Cや半導体自動化装置に最適な軽負荷精密位置決め空気圧アクチュエータです。
