Richge Technology SF6 サーキットブレーカーの詳細な紹介

    Richge Technology は主に、低圧開閉装置アクセサリ、高電圧開閉装置コンポーネント、屋内/屋外サーキット ブレーカー シリーズの製造に重点を置いています。以下に、参考のために SF6 サーキット ブレーカーの専門的な概要を示します。

I. SF6 サーキットブレーカーの基本概要

    SF6サーキットブレーカーは、六フッ化硫黄（SF6）ガスを絶縁および消弧媒体として使用した高圧サーキットブレーカーで、電力システムの送配電分野で広く使用されています。

主な機能:

●優れた絶縁性能：SF6ガスの絶縁強度は空気の2.5～3倍であり、装置容積を大幅に縮小できます。

• 優れたアーク消弧能力: 高いアーク柱伝導率、短いアーク時間 (2 ～ 2.5 サイクル)、および大きな遮断容量 (最大 80kA)。

・火災の危険性なし：SF6ガスは不燃性で安全性が高い。

• 長寿命: 電気的寿命は 25 年以上に達し、メンテナンスサイクルが長くなり、メンテナンス頻度が減ります。

II.動作原理と構造

2.1 動作原理

消弧機構:

1. 開極時、可動接点と静接点が離れてアークが発生し、高温でSF6ガスがS原子、F原子、正・負イオンに分解します。

2. SF6 ガス分子は自由電子を捕捉してマイナスイオンを形成し、アーク柱の導電率を低下させ、アークの消滅を加速します。

3. アークが消えると、ガスは元の絶縁状態に戻ります。

ガス循環:圧力ガスタイプまたは自己エネルギータイプの原理を採用し、ピストンまたはアークエネルギーを通じてガス流を生成し、アークを素早く消して絶縁を回復します。

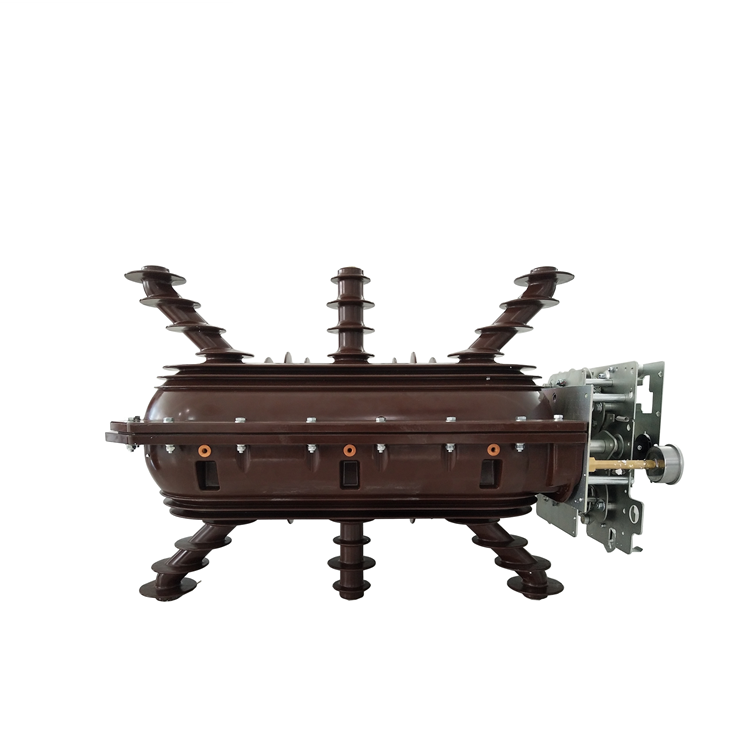

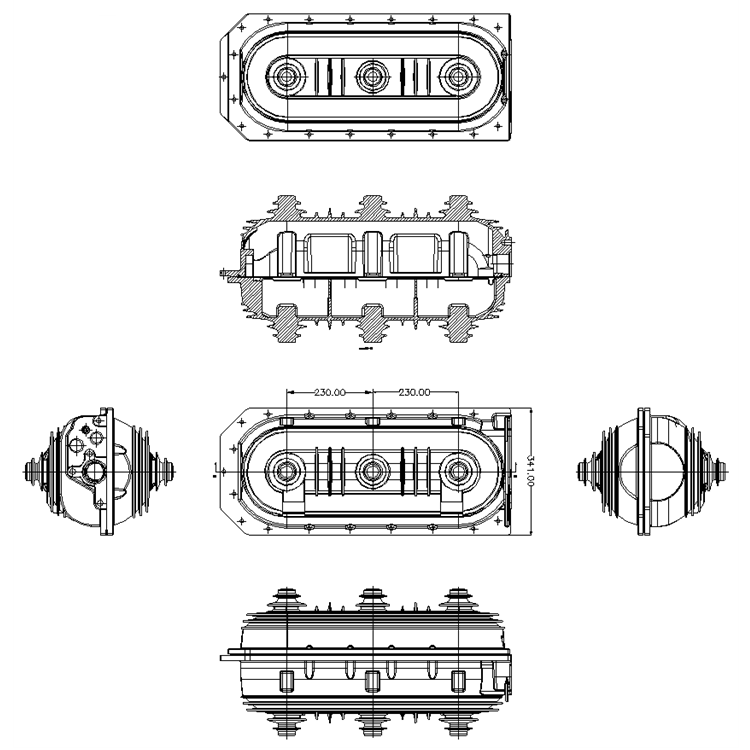

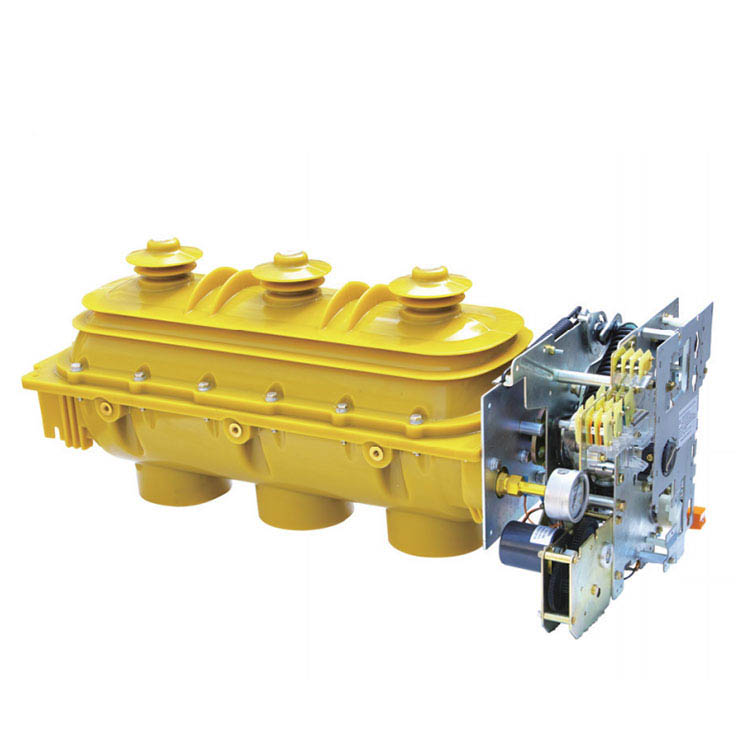

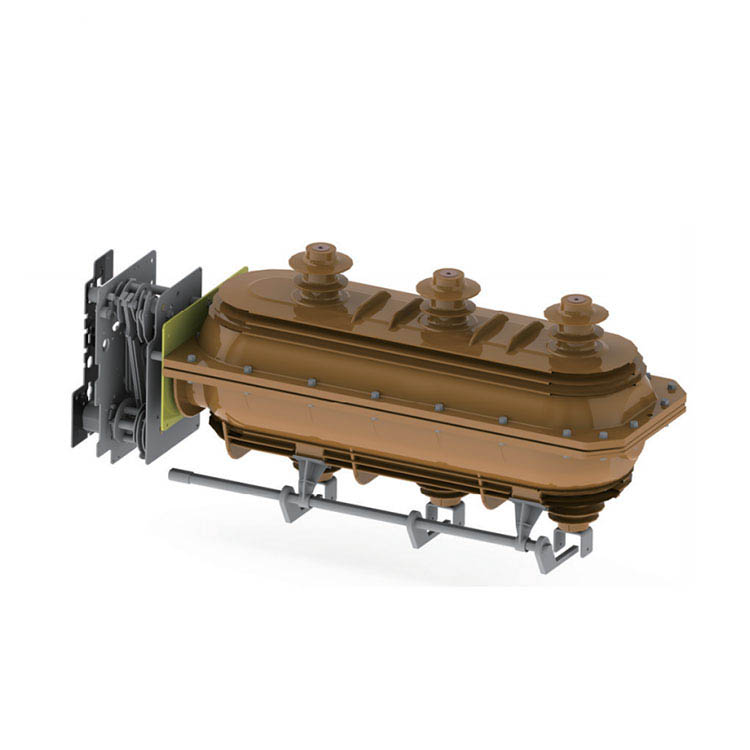

2.2 主な構造

Ⅲ． Richge Technology が製造する SF6 サーキットブレーカーの種類と技術的パラメータ

3.1 主な種類

1. 構造による分類:

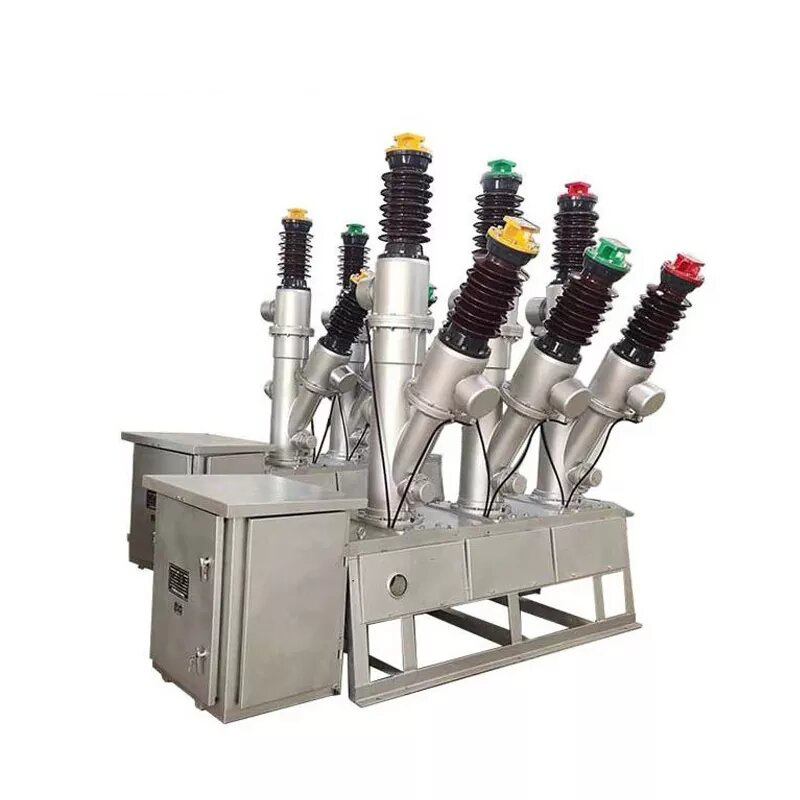

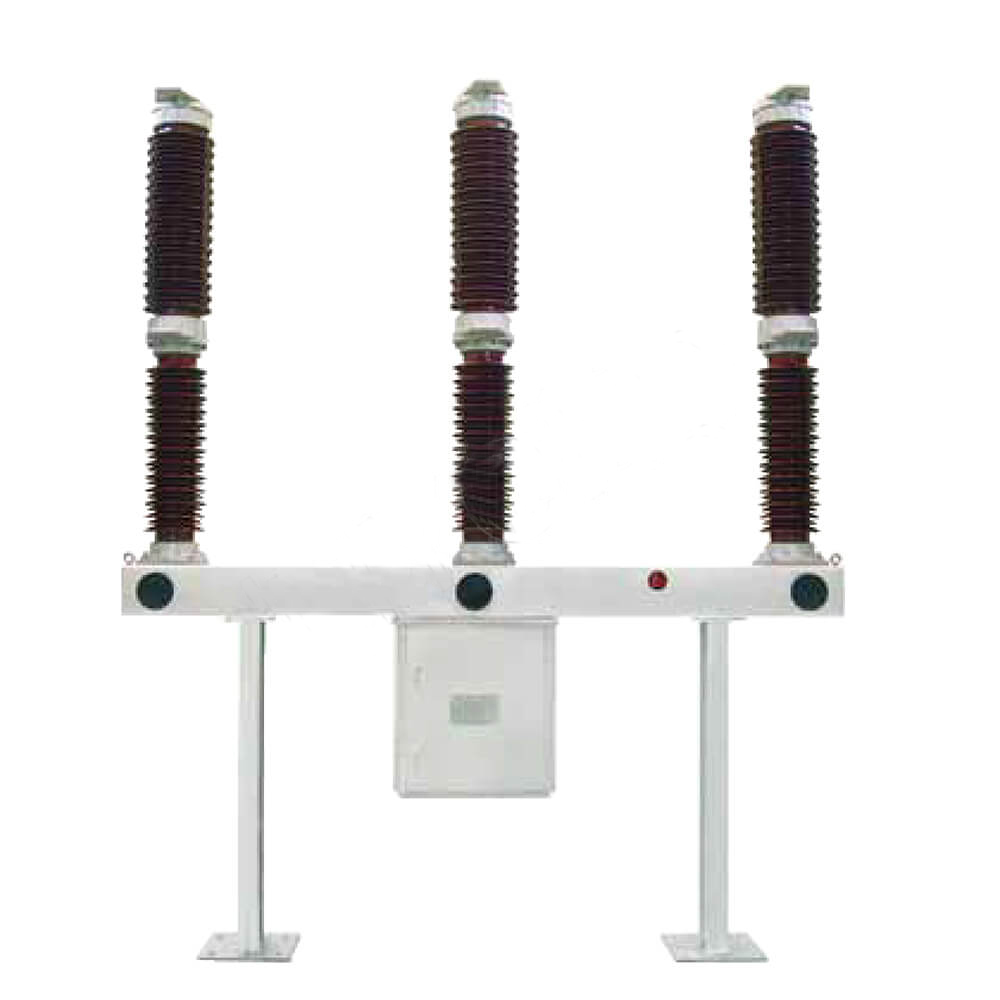

・磁柱タイプ：三相独立、大容量、屋外設置に最適（FA4-550タイプなど）

・タンク形式（床置タンク式）：三相共用タンク、コンパクト構造、耐震性に優れ、メンテナンスが容易

• GIS 複合電気機器のサーキットブレーカー: 密閉シェル内に断路器、接地スイッチなどを統合

2. 消弧方法による分類:

• 単圧式：消弧室内の圧力は1つだけで、構造が簡単で広く使用されています。

・二圧式：高圧空気室と低圧空気室があり、消弧性能は高いが構造が複雑

3.2 主要な技術的パラメータ

IV. SF6サーキットブレーカの利点とアプリケーションシナリオ

4.1 製品の利点

1.優れた遮断性能：アークを素早く消弧し、チョッピング過電圧が発生しにくく、機器やラインを保護します。

2. 高い信頼性：密閉構造により外部環境の影響を軽減し、さまざまな過酷な気象条件に適しています。

3.低騒音：動作音は85dB以下で作業環境が改善されます。

4. 床面積が小さい: コンパクトな構造で、特に都市部の変電所やスペースに制約のある場所に適しています。

5. 高いインテリジェンスレベル: 監視システムを統合して、ガス密度、温度、動作状態をリアルタイムで監視できます。

4.2 アプリケーションシナリオ

・送電システム：500kV以上の超高圧送電線の保護・制御

• 変電所：主変圧器および母線の保護装置として使用

• 産業用電力網: 大規模な工場や鉱山などの自家発電所向けの高圧配電。

• 新しいエネルギーグリッド接続: 風力発電所および太陽光発電所のブースターステーションの保護装置

• 都市電力網: コンパクトな GIS 開閉装置の中核コンポーネント

V. 設置とメンテナンスのポイント

5.1 インストール要件

1. 基礎の準備:

• 水平度誤差 <1mm/m により、機器の安定性を確保

• 完全な接地システム、接地抵抗 <0.5Ω

2. ガス処理:

• 設置前にガス漏れを検出。年間漏れ率は 1 パーセント未満である必要があります。

・133Pa以下まで真空引きし2時間以上保持し、漏れがないことを確認後SF6ガスを充填します。

• ガス充填圧力は製品マニュアルの要件に厳密に従い、誤差は ±0.02MPa 以内に制御されます。

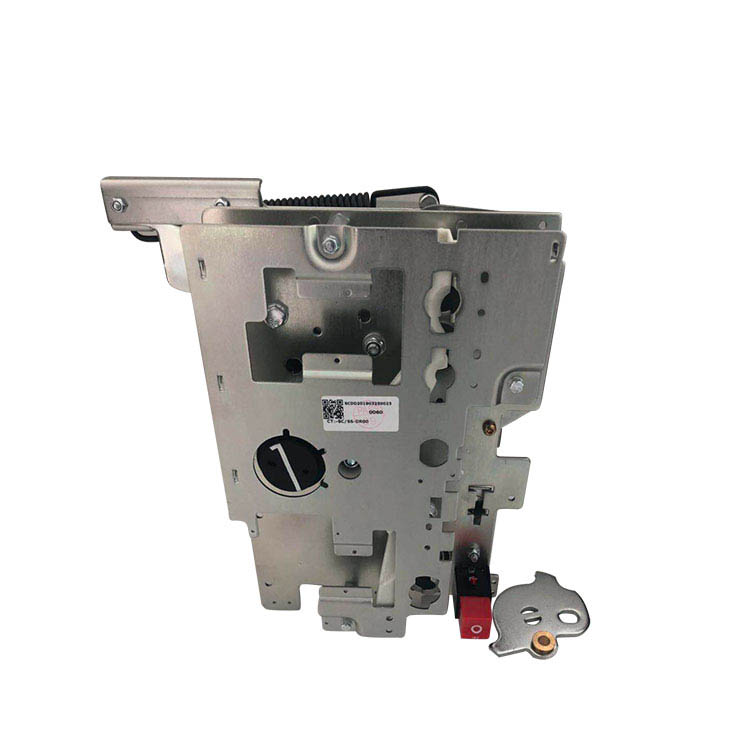

3. 機構の調整：

• 開閉時間と同期調整は技術要件を満たしています

• 動作機構は柔軟で、詰まりがありません。

• 補助スイッチは通常の信号フィードバックで正確に切り替わります。

5.2 メンテナンス方法

定期点検項目：

特別メンテナンス：

・ガス補充：圧力が警報値（通常は定格圧力より0.05MPa低い）まで低下したら、適時にガスを補充します。

• ガス交換: 重大な故障電流を遮断した後、ガスの品質をチェックし、必要に応じて交換します。

• 密度リレーの校正: 2 ～ 3 年ごとに校正を実施します。

VI.注意事項と安全対策

1. SF6 ガスの特性:

• 純粋な SF6 は無毒ですが、アーク分解生成物 (SO2、HF など) は有毒であるため、メンテナンス中に換気が必要です。

• 皮膚や気道へのガス接触を避け、必要に応じて保護具を着用してください。

2. メンテナンスの安全性:

• メンテナンスの前に、まず電源を切り、電気と接地がないことを確認する必要があります。

• SF6 ガスを放出する前に、圧力をゼロゲージ圧力まで下げてください。

• 装置を開いた後、内部のガスを確実に排気するために 15 分以上強制換気します。

3. 環境保護要件:

• SF6 は強力な温室効果ガス (GWP 値 23900) であるため、排出量を厳密に管理する必要があります。

• 廃ガスはリサイクルして処理する必要があり、大気中に直接放出してはなりません。

VII.まとめ

    SF6 サーキットブレーカーは、優れた絶縁性と消弧性能により、現代の電力システムにおける高電圧開閉装置の主流の選択肢となっており、特に大容量、高電圧レベルの送電および配電シナリオに適しています。

リッチゲテクノロジーについて:

• 同社は主に、低圧開閉装置付属品（主回路コネクタ、補助回路コネクタ、操作機構など）、高圧開閉装置部品（絶縁部品、接地開閉器、インターロック機構など）、屋内/屋外遮断器シリーズを生産しています。

• Richge の全製品ラインについて知るには、Richge の公式 Web サイト (www.richgeswitchgear.com) にアクセスするか、営業部門 (WhatsAPP: +86 189 5893 8078) に問い合わせることをお勧めします。
