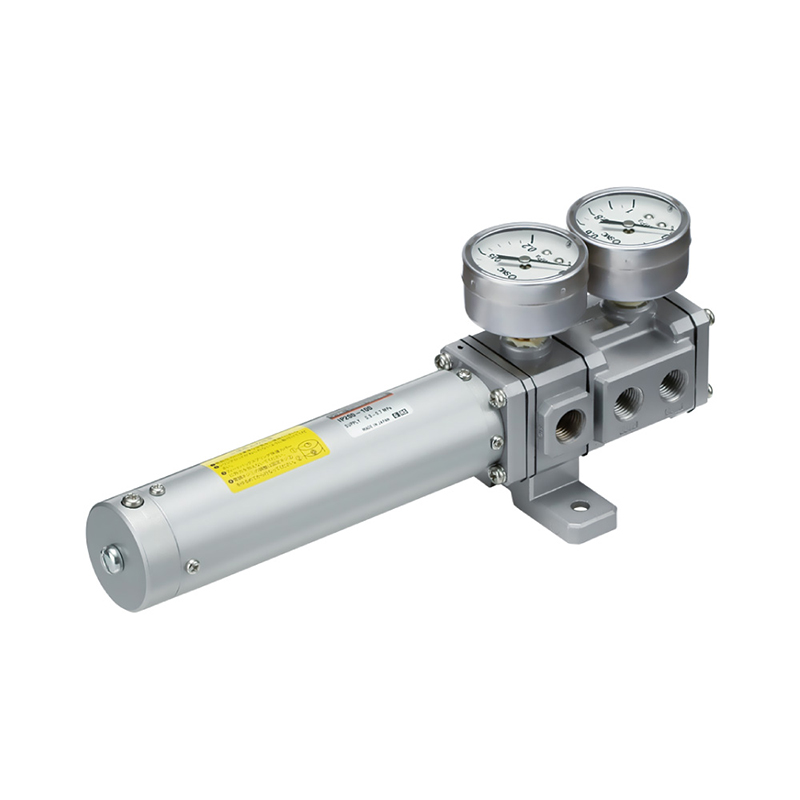

IP200シリーズ空気圧パイロットサーボシリンダポジショナ

ブランド：Richge Technology の SOLH

製品のポジショニング

     IP200シリーズは、Richge Technology社のSOLHブランドから発売された空圧式パイロットサーボシリンダポジショナです。標準シリンダの高精度比例位置制御を実現し、0.02～0.1MPaの空気圧制御信号をシリンダのピストンロッドの正確な変位に直線的に変換します。電源を必要とせずに完全にエア駆動されるこの製品は、爆発の危険性がある産業環境向けの本質的に安全な位置決めソリューションです。

主要な技術仕様

    1. 基本パラメータ

     -- 適合シリンダ: ボア ≥ Ø50mm、ストローク 25 ～ 300mm (1mm 単位でカスタマイズ可能)

     -- 制御原理：フォースバランス理論に基づいたノズルフラッパーサーボ機構

     -- 供給空気圧力（SUP）：0.3～0.7MPa

     -- 入力制御信号(IN)：標準0.02～0.1MPa空気圧信号

     -- 周囲温度および中温: -5℃ ～ +60℃ (標準バージョン)

     -- ポートネジ: メインポート Rc1/4;圧力計ポート Rc1/8

     -- 正味重量: 約。 700g (100mmストロークモデルに基づく)制御精度指数・感度: ≤ 0.5% F.S.

     -- 直線性: ≤ ±2% F.S.

     -- ヒステリシス: ≤ 1% F.S.

     -- 再現性: ≤ ±1% F.S.2。

フォースバランスの動作原理

     -- 信号入力: 空気圧制御信号がポート IN に入り、入力ダイヤフラムを押します。

     -- サーボアンプ: ダイヤフラムの変位によりノズルとのクリアランスが変化し、背圧を調整し、内部のスプールを駆動して空気回路を切り替えます。

     -- シリンダー作動: OUT1 / OUT2 ポート経由で加圧空気を出力し、複動シリンダーを伸縮させます。

     -- 位置フィードバック: シリンダーのストローク動作により、コネクティング ロッドとフィードバック スプリングを介してフィードバック ダイヤフラムが引き戻され、入力信号との力のバランスがとれます。スプールが中立位置に戻り、シリンダーを目標位置に正確にロックします。

モデルコード定義 (IP200-XXX-YY)

     -- IP200: 基本シリーズコード

     -- XXX：定格ストローク（25 / 50 / 100 / 150 / 200 / 250 / 300mm）

     --YY 任意末尾：末尾なし：炭素鋼製フィードバックスプリング標準モデル -T：ステンレス製フィードバックスプリング搭載 -XN：低温仕様（-30℃～+60℃） -XZ：高温仕様（-5℃～+80℃）

例：IP200-200-T → ストローク200mm、ステンレス製フィードバックスプリング。

ポートの定義

     -- SUP：メインエア供給入力（0.3～0.7MPa）

     -- IN: 空気圧制御信号入力 (0.02~0.1MPa)

     -- OUT1 / OUT2：複動シリンダ用デュアル出力ポート

     -- EX: 排気ポート

     -- ゲージ：圧力計取り付け専用ポート

製品の主な利点

     -- 高精度、防爆安全な空気圧位置決め 電気サーボ システムに匹敵する位置決め精度。電気部品を一切使用しない完全エア式で、可燃性および爆発性の作業区域に対して本質的に安全です。

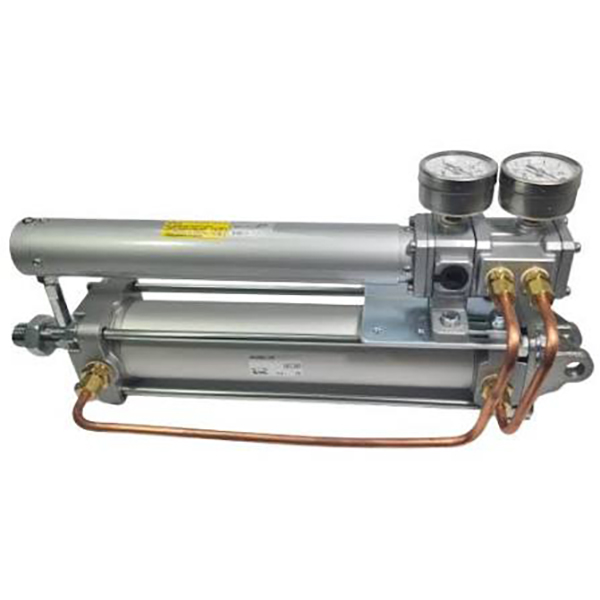

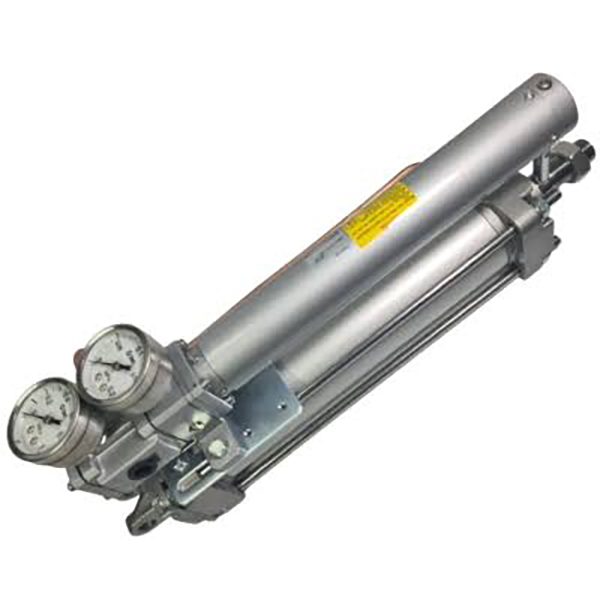

     -- コンパクトな一体型オールインワン構造 標準シリンダーに直接取り付けられる一体型ユニット設計により、現場での設置や日常のメンテナンス手順が簡素化されます。

     -- 便利な校正設計 内蔵の独立したゼロ調整ネジとスパン調整ネジにより、追加の工具を必要とせずに現場で迅速に校正できます。

     -- 耐食性のための複数の材料オプション フィードバック スプリングは、湿気の多い腐食性の作業場環境に適応するために、炭素鋼またはステンレス鋼のバリエーションで利用可能です。

     -- 広い温度範囲のカスタム バージョン 複雑な可変温度の産業条件を満たす、標準、低温、および高温のオプション モデル。

典型的なアプリケーションシナリオ

     -- 精密位置決めステーション: 切断、圧入、コーティングおよび自動マテリアルハンドリング装置

     -- 工業プロセス制御: バルブ開度調整、ウェブ張力制御、ウェブエッジ修正システム

     -- 特殊過酷環境：化学プラントや鉱山機械向けの防爆・防塵・防水装置

     -- 空気圧サーボコアユニット: 完全な空気圧サーボ位置決めシステムの中央制御コンポーネントとして機能します。

操作および設置のガイドライン

     -- 空気源の要件: ノズルの詰まりや位置決めの失敗を防ぐために、供給空気は濾過精度 ≤5μm で乾燥していて清浄でなければなりません。

     -- 校正リファレンス: 最適な線形性能を得るために、0.5MPa の標準供給圧力下でゼロとスパンの調整を完了します。

     -- 取り付け方向: あらゆる角度での取り付けをサポートします。ユニット内部に結露水が溜まるような取り付けレイアウトは避けてください。

一文の要約

     SOLH IP200 フォースバランス ノズル フラッパー空気圧サーボ ポジショナは、0.02 ～ 0.1MPa の空気信号を正確なシリンダ変位に直線的に変換し、高い位置決め精度、防爆安全な空気のみの操作、ゼロ/スパン調整可能な校正、および複数の温度カスタム オプションを備えており、防爆化学、鉱山および精密オートメーション機器に最適な比例位置決め制御ユニットです。
