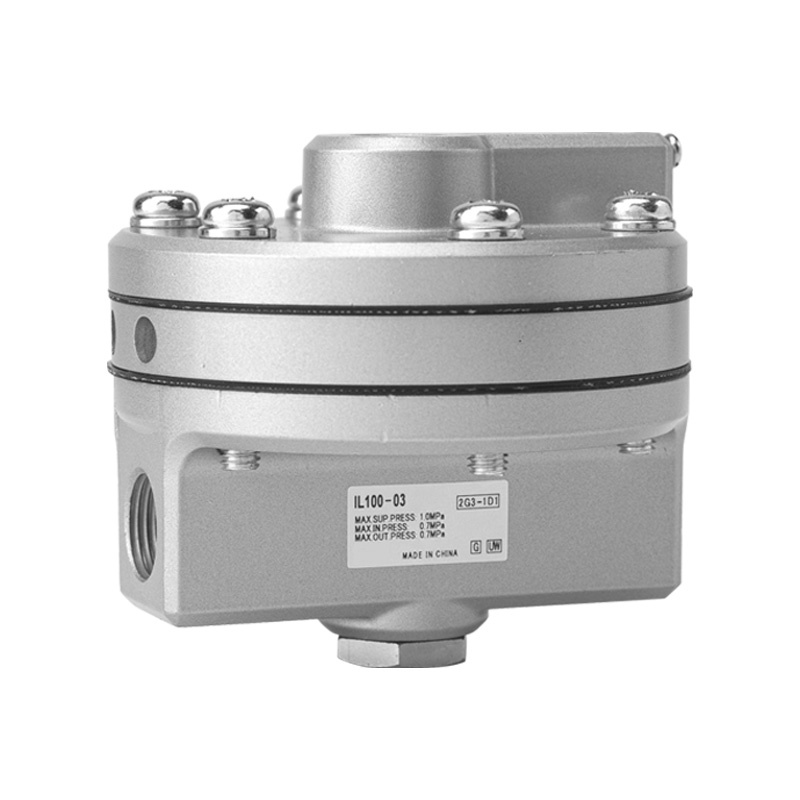

IL100シリーズ 1:1精密ブースターリレー(空圧アンプ)

ブランド: SOLH by Richge Technology

製品のポジショニング

     IL100 シリーズは、SMC オリジナル モデルと完全に互換性のある 1:1 精度のブースター リレーで、空気圧信号アンプまたはボリューム ブースターとしても知られています。その中心的な機能は、低流量の制御信号を等圧の高流量の空気出力に変換することです。長い配管や大容量の空気圧アクチュエータによって引き起こされる応答の遅さの問題を効果的に解決し、優れた精度、超大流量、超高速応答速度を備えています。

 コア機能と動作原理

  1. 基本的な定義

       正確な 1:1 圧力追跡機能を備えた空気圧信号およびボリュームアンプ (出力圧力は入力信号圧力と厳密に等しい)。

  2. 動作ロジ​​ック

     --SIG (信号ポート): ポジショナーまたは圧力レギュレーターからの低流量制御圧力出力を受信します。

     --SUP（供給ポート）：主圧縮空気供給源に接続、最大供給圧力1.0MPa

     --OUT (出力ポート): 大型アクチュエータを駆動するために同じ圧力で大流量の空気を供給します。

     --EXH（排気ポート）：制御信号圧力低下時に残留空気を急速に排気します。

 3. コアバリュー

     出力流量を増幅しながら正確な信号圧力を維持し、アクチュエータの動作を大幅にスピードアップします。

主要な機能

   1. 超大流量と即時応答

     -- 最大流量: 0.7 MPa 供給圧力下で 6,000 L/min (ANR)

     -- 流量係数 Cv = 1.1

     --長距離配管、大口径シリンダ、大型ダイヤフラムアクチュエータに最適

   2. 高精度の 1:1 圧力追跡

     --直線性誤差はフルスケール±1%以内

     --ヒステリシス ≤ フルスケール 1%

     --圧力降下ゼロで長期ドリフトのない正確な圧力複製

   3. 複数のポートスレッドのオプション

     --接続口径：02(Rc1/4)、03(Rc3/8)

     --標準ねじ: Rc;オプションの NPT (接尾辞 N)、G 平行ねじ (接尾辞 F)

     -- 4 つの専用ポート: SIG 信号、SUP 電源、OUT 出力、EXH 排気

   4. 幅広い温度および特別なカスタム バージョン

     --標準モデル：-5～+60℃

     --低温Lバージョン：-30～+60℃

     --高温Tバージョン：-5～+100℃

     --銅フリーSバージョン：半導体製造および高純度不活性ガスに対応

   5. 耐久性に優れたコンパクト構造

     --本体：アルミニウム合金、銀防錆塗装コーティング

     --正味重量: 0.56 kg

     --2 つの取り付け方法: 直接ネジ式取り付け。オプションの金属製取り付けブラケット (末尾 B)

完全な技術仕様表

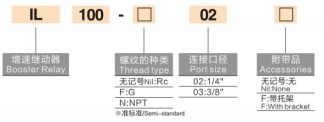

型式コード説明（IL100-□-□-□-□）

   例：IL100-02-N-L-B

     --IL100: 基本シリーズコード

     --02 / 03: ポートサイズ (1/4" / 3/8")

     -- ねじの接尾辞: N=NPT ねじ。サフィックスなし=Rc; F=Gネジ

     --特別バージョンの接尾辞: L=低温。 T=高温。 S=銅フリー

     --B：取付金具付き（末尾なし＝金具なし）

   共通標準モデル

     --IL100-02：Rc1/4ポート、常温、ブラケットなし

     --IL100-03-B：Rc3/8ポート、常温、取付金具付

     --IL100-N03-L: NPT 3/8 ネジ、耐低温バージョン

典型的なアプリケーションシナリオ

     --プロセス制御バルブ: 作動速度を高めるためにポジショナーと組み合わせた空気圧調整バルブとダイヤフラムアクチュエーター

     --長距離の計器空気パイプライン: トランスミッターとアクチュエーター間の長いチューブによって引き起こされる応答の遅さを解消します。

     --大容量空気圧シリンダ: ヘビーデューティリフティング、クランプ、大ストロークメカニカルアクチュエータ

     --高精度位置決めループ:正確な圧力追従と高速応答が必要な空気圧システム

     --半導体・高純度ガス装置：クリーンプロセス環境向けの銅フリーSバリアント

一文の要約

     SOLH IL100 交換可能なブースター リレーは、1:1 の正確な圧力追跡、最大 6000 L/min の高流量、および超高速応答による ±1% の高い直線性を実現し、長い配管や大容量の空気圧システムにおける遅い作動遅れを排除するように特別に設計されています。
