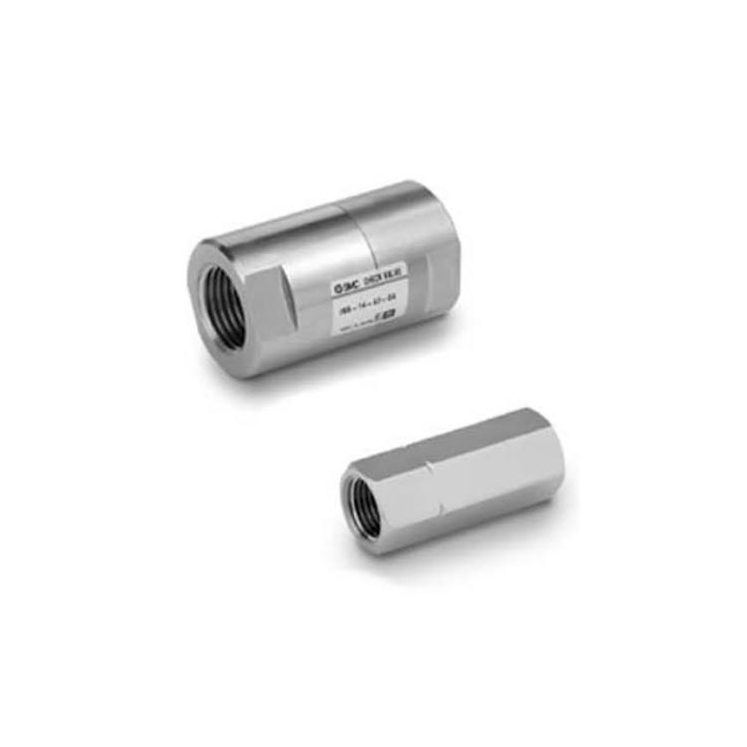

XTO674 / INA14シリーズ 低クラッキング圧力チェックバルブ

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH XTO674 および INA14 シリーズは同一の製品プラットフォームを共有しており、超低クラッキング圧力と圧縮空気と水のデュアル媒体互換性を備えています。これらのネジ付きインライン逆止弁は、真空回路や一般的な空気圧システムの逆流を防止するために広く使用されており、低圧の液体および水のパイプラインにも適しています。 XTO674 は低温の作業条件に焦点を当てており、INA14 は標準および耐腐食性の産業シナリオをカバーしています。

 モデルコードの分類と命名規則

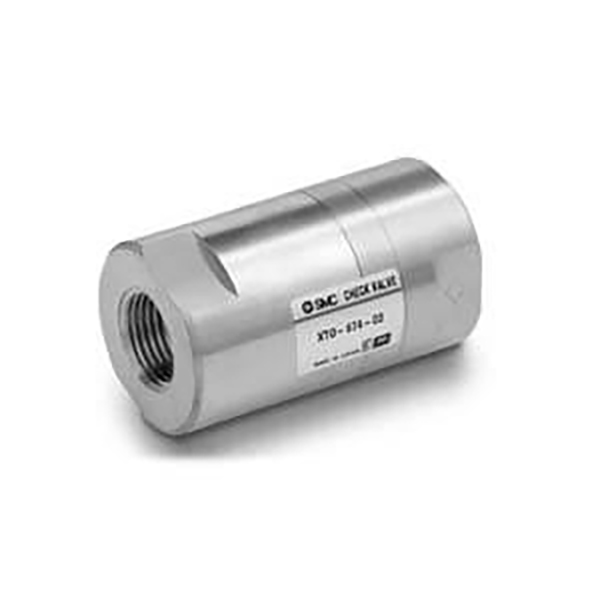

     -- XTO674：真鍮ボディ、耐低温バージョン（最低使用温度-30℃）

     -- INA14：スタンダードシリーズ、オプション黄銅/SUS304ステンレスボディ、常温範囲（-5℃以上）

     -- 接続口径サフィックス定義: 01 = Rc1/8"、02 = Rc1/4"、03 = Rc3/8"、04 = Rc1/2"

 共通の共通技術仕様

     -- クラッキング圧力: 0.01 MPa (0.1 bar)、真空および低圧回路に最適な超低しきい値

     -- 最大耐圧力: 1.0 MPa

     -- 適用媒体：圧縮空気、水、中性不活性ガス、中性液体

  1. 使用温度範囲

     -- XTO674：-30℃～+80℃（耐極低温）

     -- INA14：-5℃～+80℃

  2. オプションのシール材質

     -- NBR（標準）：空気・清水用、適用温度-5～60℃

     -- FKM: 耐油性、耐高温性、80℃まで

     -- CR: 耐候性および耐摩耗性、XTO674 シリーズのオプション

  3. バルブボディ材質のオプション

     -- XTO674: 真鍮無垢ボディのみ

     -- INA14：黄銅/SUS304ステンレス（主要接液部ステンレス）

代表的なモデルのパラメータ比較表

主な製品の利点と適用範囲

 1. 超低クラッキング圧力0.01MPa

     - -0.1MPaの真空条件下でも安定した開口部があり、真空損失と吸盤/真空発生器の逆流を効果的に回避します。

  2.双方向の信頼性の高いシール

     -- スムーズな順方向の流れ、逆方向の漏れはゼロ。真空ポンプ、ソレノイドバルブ、シリンダーを逆圧サージによる損傷から保護します。

  3. ミニインラインネジ構造

     -- 追加の取り付けブラケットを使用せずにチューブ内に直接インラインで取り付けられ、コンパクトで狭い機器のレイアウトスペースに完全にフィットします。

 4.デュアルミディアムエア＆ウォーターユニバーサルデザイン

     -- 乾式空気圧回路と低圧液体水パイプラインの両方に対応し、スペアパーツの在庫タイプを削減します。

 5. 真空システムへの完全な互換性

     -- 真空試験装置および脈動負圧真空循環ループに適しています。

設置およびモデル選択のガイドライン

  1. 流れ方向マーク: 媒体の流れ方向を示す矢印「→」がバルブ本体に印刷されています。逆に取り付けると流体通路が完全に遮断されます。

  2.ポートサイズのマッチング：パイプラインの直径に応じてRc1/8インチ〜Rc1/2インチを選択します。 Rc1/4"(末尾02)が最も一般的な一般仕様です。

  3. メディアと温度の選択ルール

     -- 低温・真空の使用条件 → XTO674 シリーズを選択

     -- 通常の室温空気および清水 → NBR シール付き INA14
     -- 含油媒体または高温流体 → INA14 FKMフッ素ゴムシール付

  3. 真空システムの推奨レイアウト

     -- 真空発生器、フィルター、吸引カップの間に逆止弁を設置し、空気の逆流を遮断し、断続運転時に安定した真空度を維持します。

SOLH互換性の利点

     XTO674 と INA14 は、全体の寸法、ねじポート サイズ、コア性能パラメータが同一で​​す。 2 つのシリーズは、パイプラインを変更することなく現場で直接相互交換できるため、輸入された同等モデルと比較して優れたコストパフォーマンスを実現します。

一文の要約

     SOLH XTO674 / INA14 インラインねじ式逆止弁は、超低クラッキング圧力 0.01MPa を備え、空気と水のデュアル媒体、オプションの真鍮/ステンレス鋼ボディ、および複数のシール材をサポートし、真空、極低温、一般空気圧および低圧流体の産業用パイプラインに信頼性の高い逆流防止保護を提供します。
