SCシリーズ 標準エアシリンダ（タイロッド複動形）

ブランド: SOLH by Richge Technology

製品概要

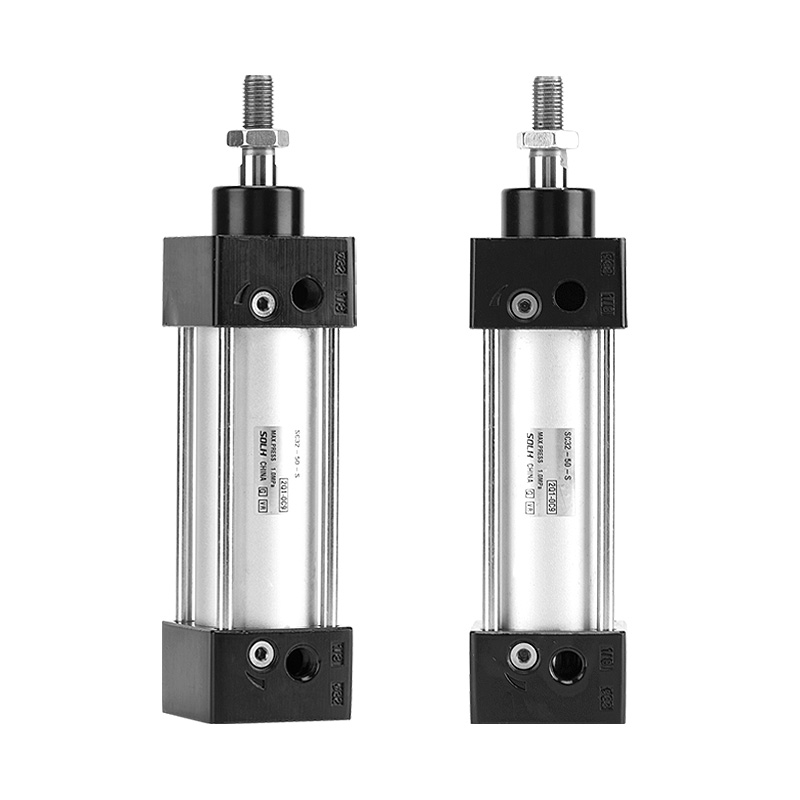

     SOLH SCシリーズタイロッドスタンダードシリンダ、基本形は片ロッド複動形です。 4 本のタイロッドがフロントとリアのエンド キャップをロックし、剛性の高い構造、完全な取り付けアクセサリ、広いストローク範囲を実現します。自動化ラインでの押込み、マテリアルハンドリング、位置決めなどに広く使用され、最も普及している経済的な標準空気圧シリンダです。

コア構造と設計機能

     -- 構造: 4 本のタイロッドがアルミバレルとエンドキャップを接続し、高剛性、耐衝撃性、安定した長期動作を実現します。

     -- 作動タイプ: 片ロッド複動、双方向の出力力。

     -- 材質: 硬質陽極酸化アルミニウムバレル、双方向ピストンシール。硬質クロムメッキ45#スチールピストンロッド。

     -- クッション: 両端の調整可能なエアクッションにより、衝撃と動作音を軽減します。

     -- センサーの取り付け: CMSG/DMSG/EMSG 磁気スイッチのタイロッド領域にセンサー溝があり、ピストンの位置を検出します。

     -- 利点: ISO15552 プロファイルシリンダと比較して、同じボアサイズでボディ長が短く、コスト競争力があります。

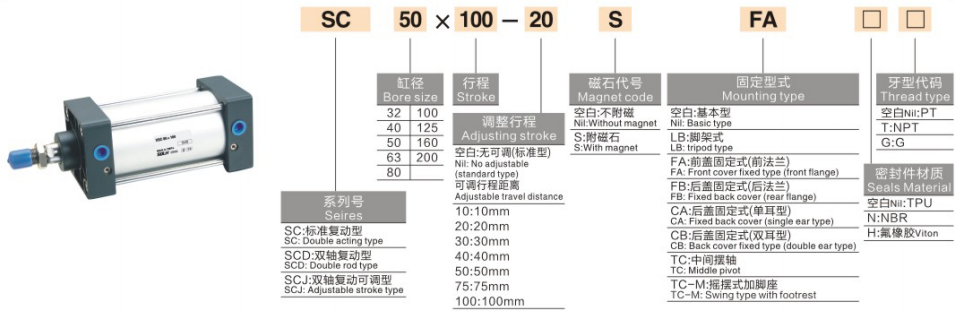

完全なモデルコーディングルール

   1. 型式例：SC50×100-S

   2. 派生モデル

     -- SCD：両ロッド複動、ねじれ防止

     -- SCJ：ストローク調整可能な両ロッド

     -- SCF：一体型電磁弁シリンダ

     -- SCL: ロック可能なシリンダ、エア遮断時の荷重保持

   3. 標準注文例

     -- SC63×150-S：ボア63、ストローク150、マグネット内蔵、ベーシックタイプ

     -- SCJ40×200-S：ボア40、ストローク200、ストローク調整可能、マグネット付

主要な技術仕様

理論推力 @0.5MPa（片ロッド、単位N、安全率≧2）

取り付けタイプと付属品

   1. 取り付けオプション

     -- 基本形、FA/FB フランジ、CA/CB クレビス、LB フートマウント、TC/TCM1 トラニオン。

   2. オプションのアクセサリ

     -- フローティングジョイント、ロッドアイ、I/Y/U/Fコネクタ、CMSG/DMSG/EMSG磁気スイッチ。

3 ステップの迅速な選択ガイド

   1. ボアの選択: 負荷に基づいて必要な推力を計算し、≥50% の安全マージンを確保します。カンチレバー/オフセットロードのアップグレードサイズ。

   2. ストロークの確認: 有効移動量に 10 ～ 20mm の安全マージンを追加します。最大標準ストローク1000mm。

   3. 構成のマッチング

     -- 位置フィードバック: -S マグネット モデルを選択し、磁気スイッチと一致させます。

     -- 取り付け: 機械のレイアウトに応じてフランジ/フット/クレビスを選択します。

     -- 特殊機能：両ロッド用のSCD、ストローク調整用のSCJ、ロードロック用のSCL。

一文の要約

     SOLH SC シリーズは、調整可能なエアクッションと豊富な取り付けオプションを備えた経済的なタイロッド標準シリンダで、一般的な自動化の押し、移送、および位置決めタスクに最適な低コストのリニア アクチュエータです。
