HLQ・HLQLシリーズ 二軸精密リニアスライドシリンダ（ボールガイド循環式）

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH HLQ / HLQL 二軸精密スライドシリンダは、循環ボールリニアガイドコア構造を採用し、自動化機器向けに高精度、高剛性の滑らかな直線往復運動を実現します。 2 つのバリエーションは、軽、中、重の偏心荷重の作業条件をそれぞれカバーします。

シリーズ概要

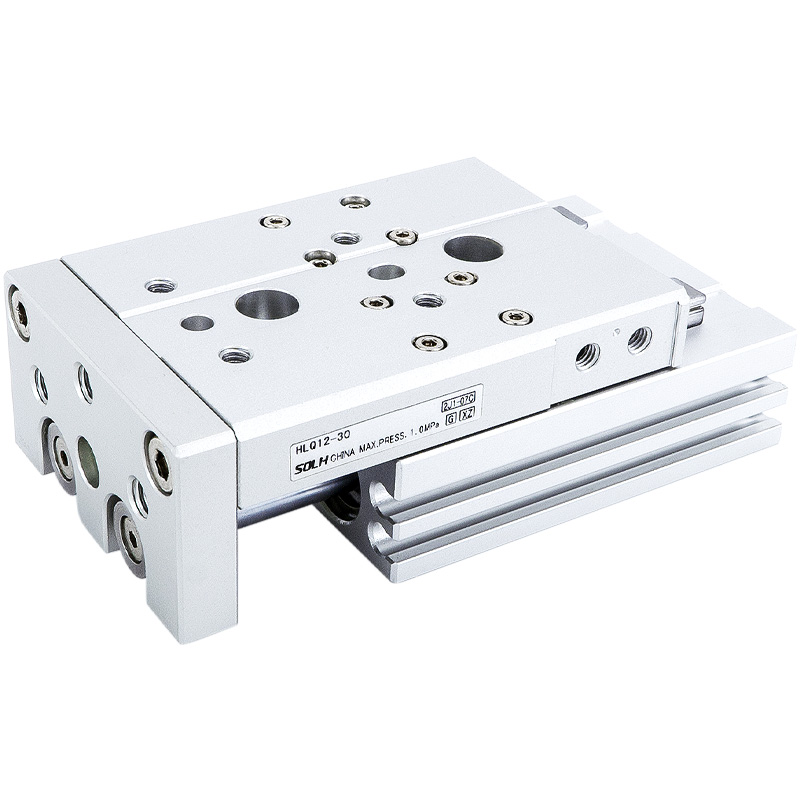

     -- HLQ 標準タイプ：シリンダ本体をスライドユニットの側面に配置、全幅をコンパクトにしました

     -- HLQL 対称タイプ: 中心シリンダー + デュアル対称ガイド レール、超高剛性 & たわみ防止能力

     -- ガイド構造: 再循環ボールリニアガイド。ボア 6/8 の場合はシングル レール、ボア ≥12 の場合はデュアル パラレル レール

     -- 動作モード: 複動往復運動

     -- 適用媒体: ろ過精度 ≥40μm の圧縮空気

コア技術仕様表

構造と性能の利点

  1. 二重精密循環ボールガイドレール

     -- 低摩擦、超スムーズな動き、優れた真直性と繰り返し位置決め精度。一体化された防錆防塵コーティングにより耐用年数が延長されます。

  2. フローティングジョイント内蔵

     -- ピストンとスライド キャリッジ間の弾性フロ​​ーティング接続により、横方向の力と偏心トルクが相殺され、ピストン ロッドの変形や過負荷による損傷が防止されます。

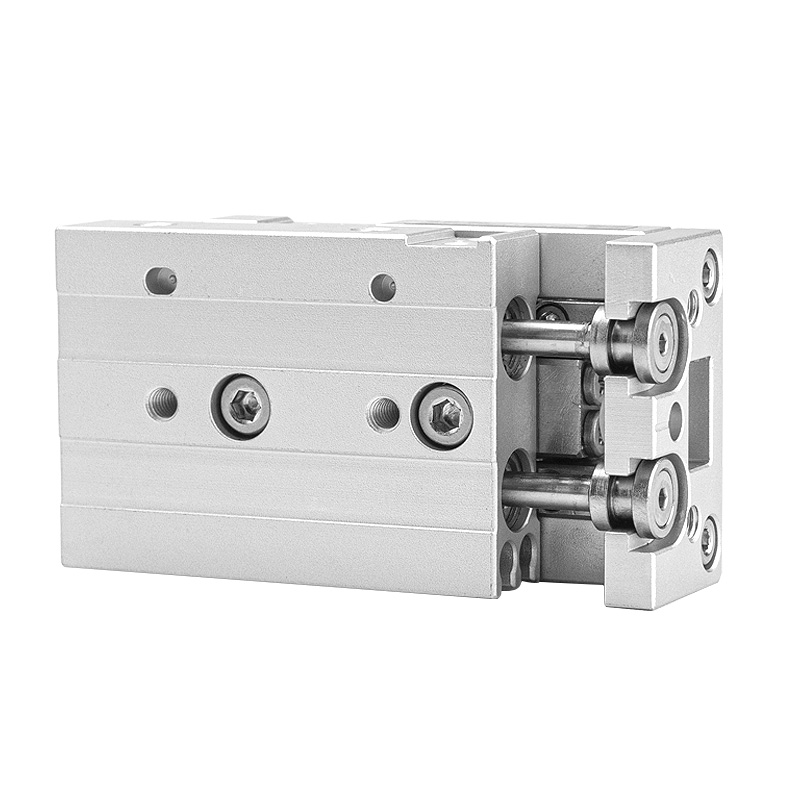

  3. ツインパラレルピストンロッド設計

     -- 出力推力が 2 倍になり、強力な耐ねじれ性能、負荷時のスライド プラットフォームの回転がゼロになります。

 4. 多方向実装レイアウト

     -- 底面、前面、側面にタップ付き取り付け穴があり、3 方向への取り付けが可能。ベース上のピン穴の位置を正確に特定することで、治具を迅速かつ正確に取り付けることができます。

  5. 3面治具取付面

     -- スライド上部と前面に工具用のタップ穴が開けられています。スライダ上部の位置決めピン穴により、フィクスチャの繰り返し位置決め精度が保証されます。

  6. 事前に機械加工されたセンサーの溝

     -- シリンダー側の標準スライドスロットにより、磁気リードスイッチを素早く取り付け、位置を調整できます。

  7. 多様なバッファとストップブロックの組み合わせ

     -- オプションの固定エアバッファ、調整可能なエアバッファ (A/AS/AF)、油圧ショックアブソーババッファ (B/BF)。複数の外部リミットストップブロックアクセサリが利用可能です。

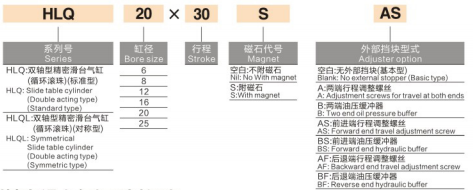

標準モデル命名規則

  1. 型式例：HLQ20×30SAS

     -- HLQ = 標準二軸シリーズ。 HLQL = 対称高剛性ツインレールシリーズ

     -- 20 = シリンダー内径 (mm)

     -- 30 = 定格ストローク長 (mm)

     -- S = 内蔵永久磁石リング (必須の標準構成)

     -- A = 両端調整可能なエアバッファー

        AS = フロントストロークシングル調整可能エアバッファー

        AF = リターンストローク単一調整可能なエアバッファー

     -- B = 両端作動油バッファー

        BF = 戻りストローク単一作動油バッファー

理論出力推力表（単位：N）

選択ガイドラインと一般的なアプリケーション シナリオ

  1. モデル選択ロジック

     -- HLQ 標準タイプ：コンパクトな設置スペース、中～小荷重、偏心横荷重は軽微または無

     -- HLQL対称タイプ：重荷重、明らかな偏心オフセット荷重、高剛性、超高位置決め精度要求

  2. 代表的な用途

     精密位置決め、自動ワークピース搬送、空気圧クランプステーション。 3Cエレクトロニクス、半導体製造ライン、自動組立装置、精密検査装置などで広く使用されています。

一文の要約

     SOLH HLQ / HLQL 二軸循環ボール スライド シリンダは、標準のコンパクトで対称的な高剛性デュアル バリアントを提供し、オプションの空圧/油圧バッファ、ねじり防止ツイン ロッド、フローティング ジョイント設計を備え、中荷重および重荷重の自動クランプ、搬送、位置決め装置用の汎用高精度リニア アクチュエータです。
