HLS・HLSLシリーズ 二軸精密スライドシリンダ（クロスローラガイドタイプ）

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH HLS / HLSL シリーズ二軸精密スライドシリンダは、中心案内部品にクロスローラリニアガイドを採用しています。 HLQ 循環ボールスライドシリンダと比較して、はるかに高い剛性、優れた繰り返し位置決め精度、偏心側荷重に対する強い耐性を実現し、重荷重、超精密組立および位置決めの自動化プロセスに完全に適合します。

シリーズ分類: HLS VS HLSL

     -- HLS 標準タイプ：シリンダ本体をスライドキャリッジの片側に設置し、全幅をコンパクトにしました。限られた設置スペース、明らかな偏心偏荷重がない中～小荷重条件に適しています。

     -- HLSL 対称タイプ: 2 つの平行なクロス ローラー ガイドの中心にあるシリンダー、均一な力分布、大幅に強化された剛性と高耐荷重。重荷重、偏心荷重、超高精度の作業シナリオに最適です。

コア技術仕様表

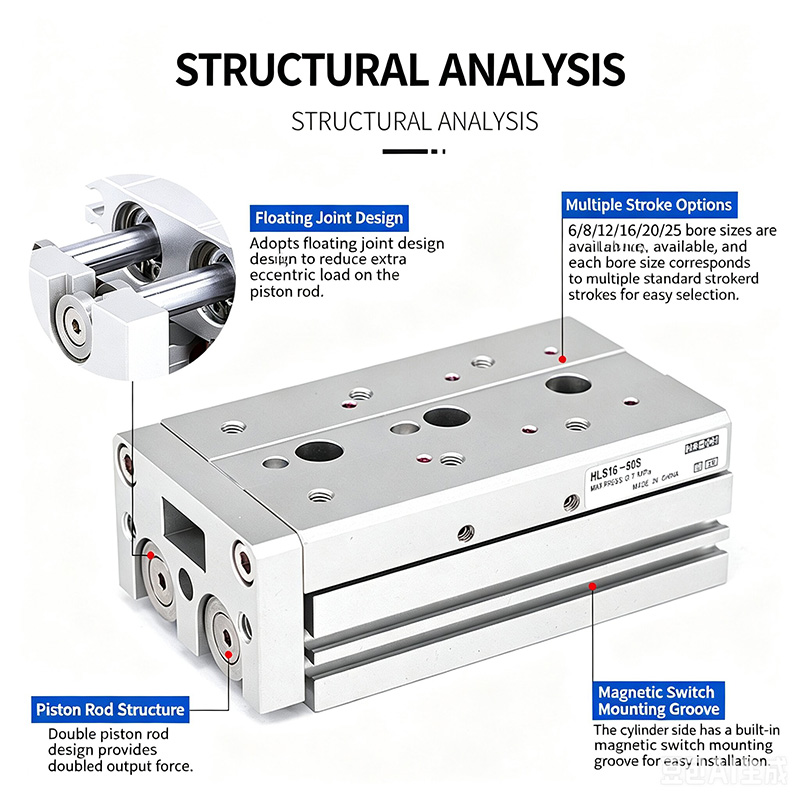

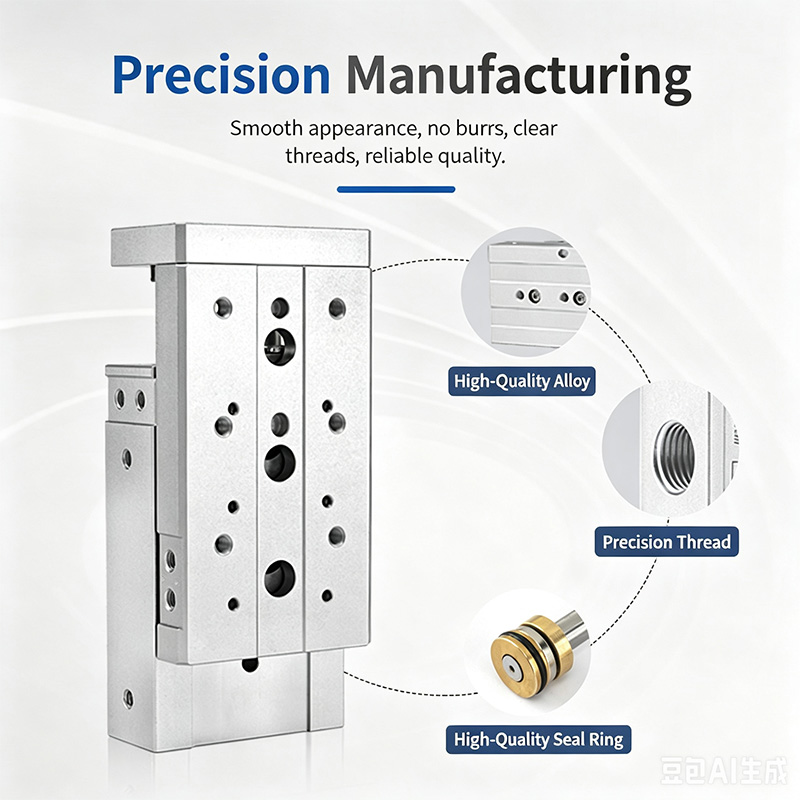

構造とコアパフォーマンスの利点

  1. クロスローラーリニアガイド（ローラー線接触設計）

     -- 線接触軸受構造により、極めて高い剛性、優れた真直性と回転精度、強力な耐衝撃性、高荷重下でも安定した動作を実現します。超低摩擦、超スムーズな動き、延長されたサービスサイクルを備えた一体型ガイド キャリッジ設計。

  2. フローティングジョイント内蔵

    -- ピストンロッドとスライドプラットフォーム間の弾性フロ​​ーティング接続により、横方向の力と偏心トルクが相殺され、ピストンロッドのたわみや過負荷による損傷が回避されます。

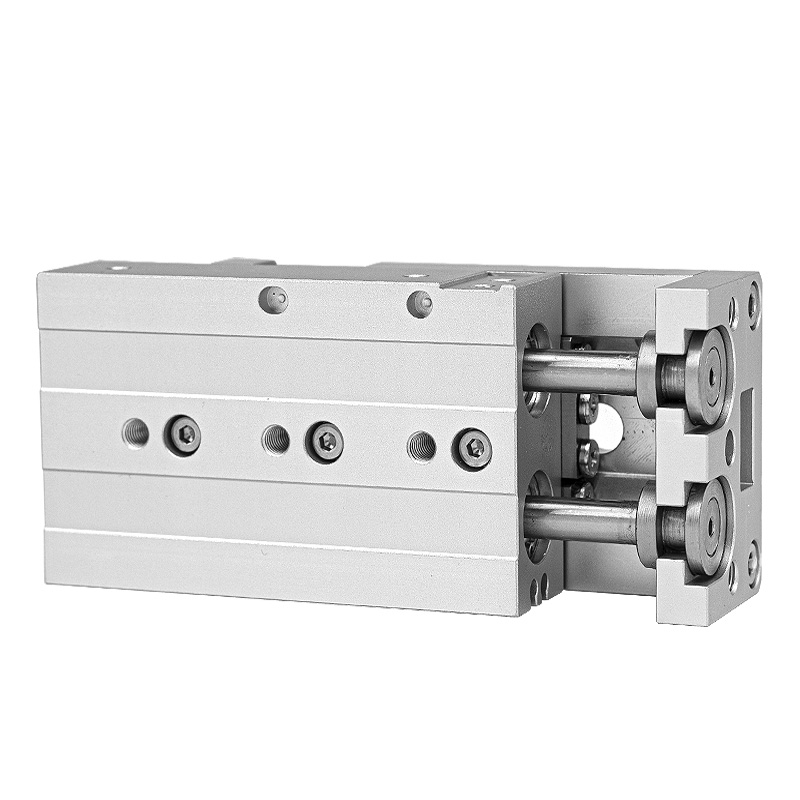

  3. ツインパラレルピストンロッド

    -- 2倍の推力出力、優れた耐ねじれ性能により、負荷状態でも高い位置決め精度を維持します。

  4. 多方向ユニバーサル取り付け

     -- 底面、前面、側面に加工された取り付けタップ穴により、3 方向への取り付けが可能。ベースに事前に加工された精密位置決めピン穴により、迅速かつ正確な位置決めが可能です。

  5. 3 面のツーリング取り付け面

     -- スライド上面と前面にタップ付き治具取り付け穴があり、スライダー上面にピン穴を配置して、再現性のある治具の位置決め精度を保証します。

  6. センサー取り付け溝加工済み

     -- シリンダ側にスライドスロットを標準装備し、磁気スイッチの柔軟な取り付けと位置調整が可能。

  7. 多様なバッファーおよびリミットストップオプション

     -- 固定エアバッファ、調整可能なエアバッファ (A/AS/AF)、油圧ショックアブソーババッファ (B/BF)、および複数の外部機械式リミットストップブロックはオプションの組み合わせです。

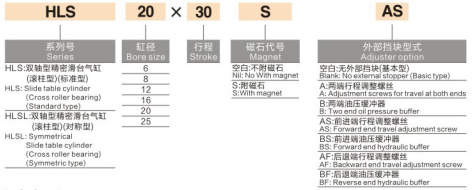

標準モデル命名規則

  1. 型式例：HLS20×30SAS

     -- HLS = 標準サイドシリンダー シリーズ。 HLSL = 対称中心高剛性シリーズ

     -- 20 = シリンダー内径 (mm)

     -- 30 = 定格ストローク長 (mm)

     -- S = 内蔵永久磁石リング (工場出荷時の標準構成)

     -- A = 両端で調整可能なエアバッファー

        AS = 前進ストロークエンドのみで調整可能なエアバッファー

        AF = リターンストロークエンドのみ調整可能なエアバッファー

     -- B = 両端に油圧オイルバッファー

        BF = 戻りストロークエンドのみの油圧オイルバッファー

理論出力推力表（単位：N）

選択ガイドラインと一般的なアプリケーション シナリオ

  1. 選択の提案

     -- HLS 標準モデル: コンパクトな設置スペース、中-小荷重、明らかな偏心偏荷重なし

     -- HLSL 対称モデル: 重荷重、偏心横荷重、超高剛性、超精密位置決め要件に優先選択

  2. 代表的な産業用途

     -- 精密組み立て、自動位置決め、空気圧クランプおよびワークピース移送ステーション

     -- 半導体および電子自動化生産ライン

     -- 高精度検査検査機器、医療自動化機器、工作機械治具機構

一文の要約

     SOLH HLS/HLSL クロスローラ二軸スライドシリンダは、デュアル標準/対称バージョンの高剛性線接触クロスローラガイドを採用し、オプションのエア/油圧バッファと偏心防止フローティングジョイント設計を備え、半導体、医療、高負荷精密自動化機器向けのプレミアム高耐久超精密リニアアクチュエータです。
