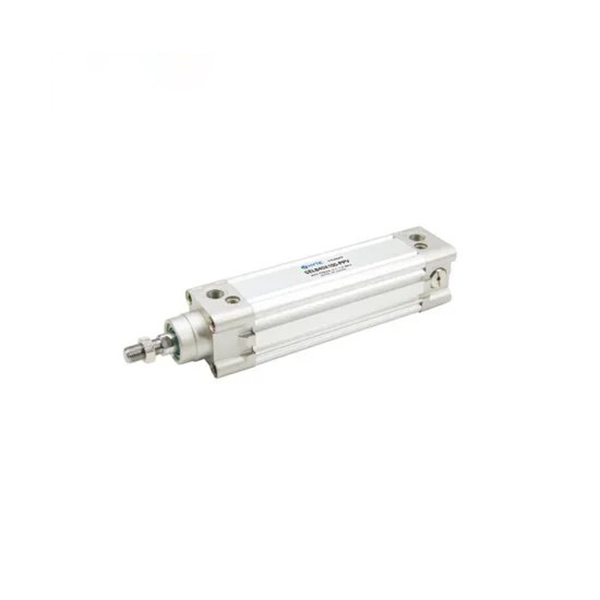

SEシリーズ ISO15552 タイロッドフリー角形スタンダードシリンダ

ブランド: SOLH by Richge Technology |カタログのバージョンをエクスポート

製品概要

     SOLH SEシリーズ タイロッドレス角形スタンダードシリンダは、国際規格ISO 15552 / VDMA 24562に準拠しています。調整可能な両端エアクッションと3面センサー取り付け溝を備えた一体型角型アルミバレルを採用。一般自動化、ロングストローク、高周波サイクル、中重負荷用途に適しています。 SMC CP96S および FESTO DNC シリーズと直接機械的に交換可能。

コア構造と設計機能

   1. 構造：タイロッドのない一体型角型アルミバレル、フロント＆リアエンドキャップとのマッチング、両端の調整可能なエアクッション、高剛性、コンパクトなレイアウト。

   2.材質：硬質陽極酸化アルミニウムバレル、高強度鋳造エンドキャップ、硬質クロムメッキ45#鋼ピストンロッド、軽量で耐摩耗性。

   3. 操作のバリエーション

     -- SE：片ロッド複動標準形

     -- SED：ねじれ防止用両ロッド複動形

     -- SEJ：ストローク調整可能な両ロッド

     -- BSE: 中間位置保持用ロック可能シリンダ

     -- 接尾辞 -S: 磁気スイッチ用の内蔵磁気リング (-S なし = 磁石なし)

   4. シーリング: NBR + PA 複合ダブル Y 型シーリング、オイル貯蔵補償、低起動圧力、長寿命を備えています。

   5.クッション：衝撃を吸収し、振動と騒音を軽減するために、両端の独立して調整可能なエアクッション。

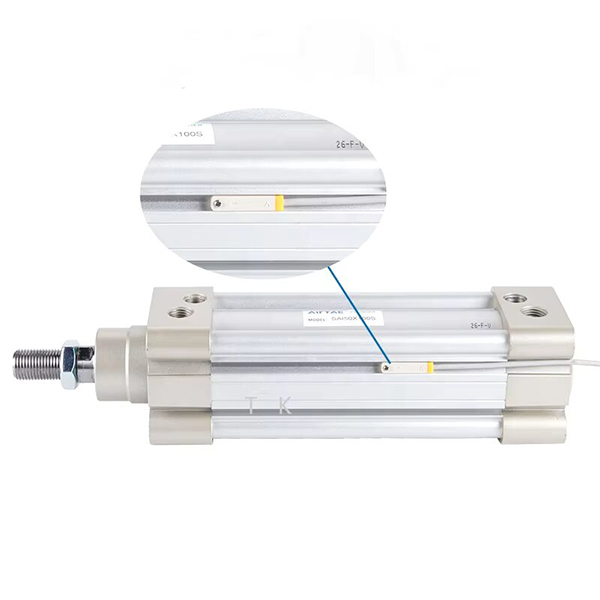

   6. センサーレイアウト: CMSE / DMSE 磁気スイッチ用の 3 つの側面の取り付け溝 (上/左/右)、柔軟な取り付け角度。

   7. 互換性: ISO15552 標準寸法、SMC CP96S および FESTO DNC と直接交換可能。

完全なモデルコーディングルール

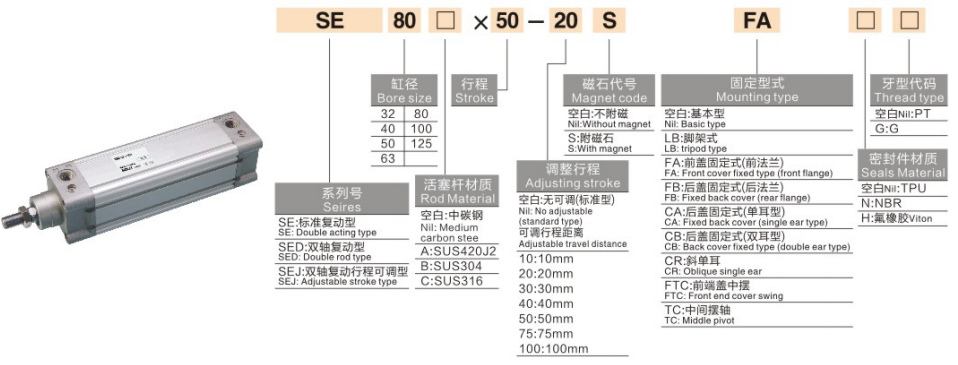

   1. 型式例：SE50-200-S-FA

   2. 標準注文例

     -- SE63-150-S-LB：ボア63、ストローク150、マグネット内蔵、脚取付

     -- SED40-100-FB：ボア40、ストローク100、両ロッド、リアフランジ取付

     -- BSE80-300-S：ボア80、ストローク300、マグネット内蔵ロック可能タイプ

主要な技術仕様

理論推力・引抜力@0.5MPa（片ロッド、単位：N）

   1. 複動SE片ロッド

取付タイプと派生機種

   1. 取り付けオプション

     -- 基本タイプ: エンドキャップ穴から直接取り付け

     -- LB フットマウント: 水平中重量荷重に推奨

     -- FA/FB フランジ: 垂直治具設置用のフロント/リア フランジ

     -- CA/CB クレビス: ヒンジ付きスイング動作用の一山クレビス/二山クレビス

   2. 主な派生シリーズ

     -- SE / SED / SEJ：片ロッド、両ロッド、調整ストローク両ロッド

     -- BSE: 任意中間位置停止用ロック式シリンダ

     -- 高温カスタマイズバージョン: -20~+150℃用の特殊シール

3 ステップの迅速な選択ガイド

   1. ボアの選択: 必要な推力を計算し、≥50% の安全マージンを確保します。重荷重・ロングストロークの場合はSEを優先してください。

   2. ストローク確認: 10~20mm の安全マージンを追加します。標準最大ストローク 1000mm、カスタマイズ最大 1800mm。

   3. 構成のマッチング

     -- 位置フィードバック: SE-S 磁石モデルを選択し、CMSE/DMSE 磁気スイッチに適合します。

     -- 取り付け: 水平荷重の場合は LB フットマウント、垂直設置の場合は FA フランジ。

     -- 中間ロック要件: BSE ロック可能なシリンダーを選択してください。

一文の要約

     SOLH SE ISO15552 スクエア タイロッドフリー シリンダは、FESTO DNC および SMC CP96S を直接置き換えることができ、調整可能なエアクッションと豊富な取り付け形状を備え、中重負荷の自動化機器に最適なロングストローク リニア アクチュエータです。
