空圧機器シリーズ

SOLH 4M シリーズ プレート タイプ 5/2 ウェイ ソレノイド バルブは、国際的な NAMUR 取り付け規格に厳密に準拠しており、ボール バルブやバタフライ バルブを駆動する空気圧アクチュエータに直接取り付けるために設計されています。統合された底部ベースには、事前に埋め込まれた P、A、B、R1、および R2 空気通路が付属しており、A/B 作動ポート用​​の外部チューブを使用せずにアクチュエータの空気キャビティとのシームレスなドッキングを可能にします。この合理化されたレイアウトにより、従来のチューブ接続の 4V シリーズ ソレノイド バルブと比較して、パイプライン レイアウトの作業負荷と潜在的な空気漏れポイントが大幅に削減されます。 オイルフリー作動の内部パイロットスプール構造を採用し、シングルコイルスプリングリセット（4M×10）とダブルコイルラッチングメモリ（4M×20）構成で4M100、メインストリーム4M200、ハイフロー4M300の3サイズをラインナップしています。シングル電気制御バージョンは、フェールセーフ リセット シナリオのために電源が切断されるとスプリング張力によって自動的にリセットされますが、ダブル電気制御バージョンは停電後もスイッチング位置を安定して保持し、バルブの開閉状態を維持して長期間のパイプライン ロックを実現します。 各ユニットには側面に手動オーバーライド ボタンが装備されており、オフラインでの試運転やメンテナンス テストに便利です。コイルは、IP65 防塵および防水侵入保護機能を備え、広く使用されているグローバル AC/DC 電圧をサポートしており、水処理、化学パイプライン、および一般的な工業用流体切り替えにおける厳しい作業条件に適しています。このシリーズは、同等の 4V シリーズと共有されるマニホールド ベースと寸法互換性があり、スタンドアロン アクチュエータの取り付けまたはマルチステーション マニホールドを介した集中バルブ アイランド アセンブリをサポートします。主流の Airtac 4M シリーズと互換性のある認定標準 NAMUR インターフェイスを備えており、空気圧ボールおよびバタフライ バルブ アクチュエータの自動オンオフ調整のための専用の整合制御コンポーネントとして機能します。

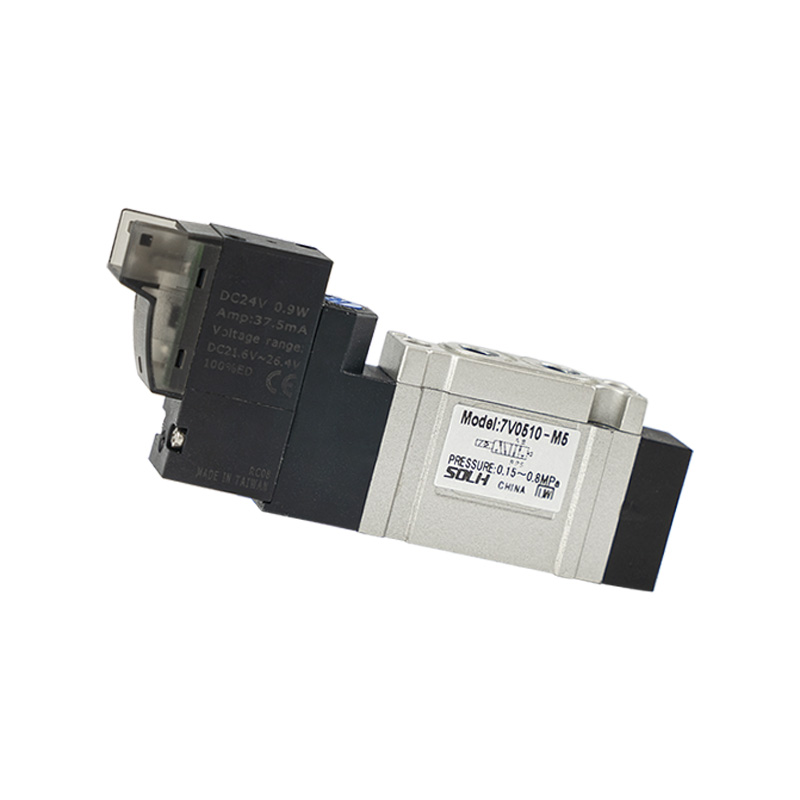

SOLH 7V コンパクト パイロット操作ソレノイド バルブには、完全な 5/2 および 5/3 ウェイ バリエーションが含まれており、シングルコイル スプリング リターン、ダブルコイル ラッチング、および 3 つのセンター機能 (センター クローズ、センター排気、センター圧力供給) をカバーします。従来の 4V シリーズ バルブよりも約 30% 高い流量容量を備えた統合型内部集中排気ランナー設計を採用しており、スイッチング応答 ≤50ms と最大 5 Hz の最大動作周波数を特徴としています。超低電力コイルは連続通電時の発熱が少なく、消費電力はDC 0.7W、AC 1.1VAです。 M5 から 3/8" までのフルサイズのラインナップがあり、標準ねじポートとプッシュインクイック継手の両方をサポートしています。バルブは個別に取り付けることも、複数ステーションのアルミニウムマニホールドに積み重ねて設置することもできるため、キャビネットのスペースを節約し、主空気配管を簡素化できます。動作圧力範囲は 0.15 ～ 0.8 MPa、動作温度は -20℃ ～ 70℃です。アルミダイカスト製のバルブボディによりシール寿命が長く、シリンダの方向切り替えや空気圧の集中制御に広く使用されています。すべて自動化された生産ライン。

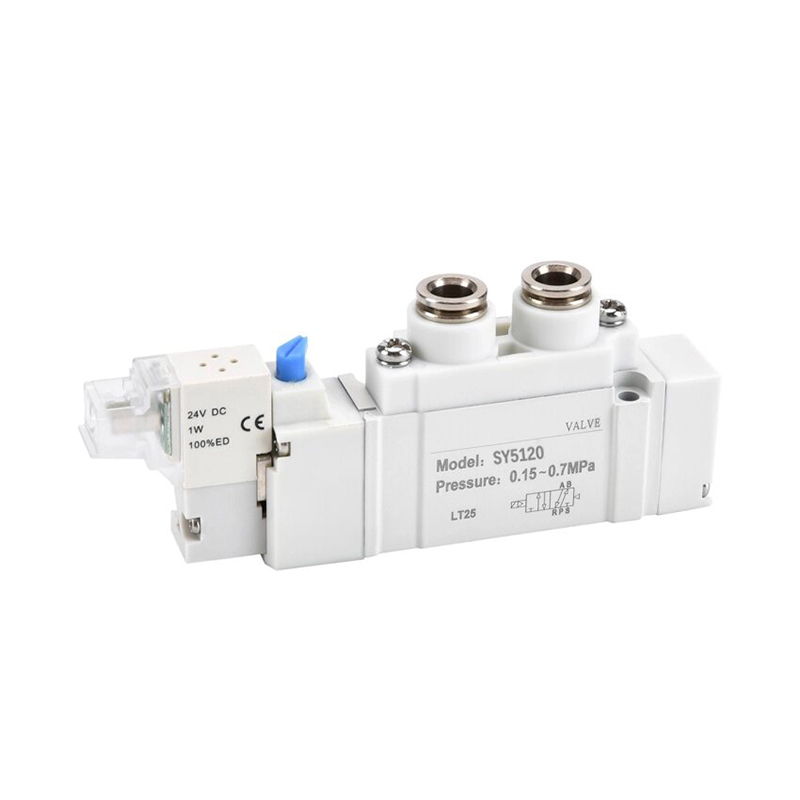

SOLH SY シリーズ パイロット操作 5 ポート ソレノイド バルブは、SY3000 ミニ、SY5000 中主流、SY7000 大型、SY9000 特大モデルなどの適合する SMC バルブと完全に互換性があります。完全な回路オプションを提供します: 5/2 シングル/ダブル コイル、およびセンター クローズド、センター排気、センター圧力供給機能を備えた 5/3 3 ポジション。標準の0.35Wコイルとオプションの0.1W超低電力省エネコイルは、連続通電でもほとんど発熱しません。内部パイロットバージョンは0.1~0.7MPaで動作し、外部パイロットバージョンは-100kPaの真空環境に対応します。ギャップシールされたスプールは、最大 2 億スイッチング サイクルに達します。エアポートは側面、上部、下部に配置されており、フレキシブルなチューブの配線が可能です。バルブはSS5Yマニホールドバルブアイランドと互換性のあるプラグインスナップ設計を採用しており、IP65プラグコネクタとIP67マニホールドベース定格を備え、バンク全体を分解することなく単一バルブのメンテナンスが可能です。最適化された内部ランナーは、従来のバルブよりも約 80% 高い流量を実現し、内蔵のパイロット フィルター メッシュがスプールの埃の詰まりを防ぎます。半導体、自動車溶接、包装、医療オートメーション機器におけるシリンダーの方向切り替えや集中空気圧制御に広く使用されています。

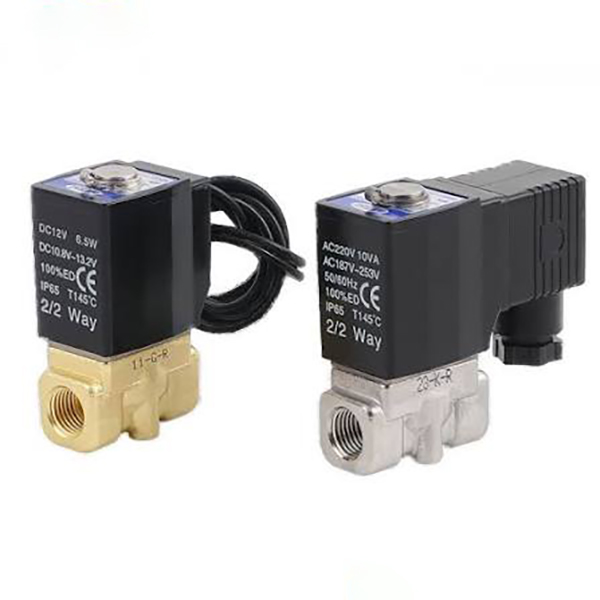

SOLH 2S シリーズ 2/2 方向常閉流体ソレノイド バルブには、2 つのフル ラインが含まれています。直動式小オリフィス 030/050 モデルとパイロット操作の大口径 150 ～ 500 バリエーションで、清水、圧縮空気、切削クーラント、潤滑油、弱腐食性液体パイプラインの自動オンオフ制御に使用します。直動バージョンは、最小差圧制限なしでゼロ圧力起動を可能にし、コンパクトなサイズ、ユニバーサルな取り付け方向、ミリ秒単位の高速スイッチングを特徴としており、シングルポイント工作機械冷却、3C マイクロエア/水分岐、ミニ洗浄装置などの低圧マイクロフロー用途に最適です。パイロット式は全開時の圧力差が最小0.05MPaで、低ワット低発熱コイルで超大流量が得られ、エアコンプレッサーのドレンヘッダー、メインスプレー水ライン、大流量の循環水処理パイプラインに最適です。標準の NBR ニトリルゴムシールが装備されており、オプションで耐酸性および耐熱水性 EPDM 食品グレードのシールも使用できます。複数の国際ねじ規格 (PT/G/NPT) およびグローバルユニバーサルコイル電圧 (DC12/24V、AC24/110/220V) が利用可能で、DIN プラグおよびリード線配線オプションでサポートされています。耐熱コイルにより長期連続通電が可能です。選定ガイド：静圧0.05MPa以下、分岐流量の少ない配管用直動形。 G1/2以上のメインヘッダー用のパイロット式バージョンで、安定した高圧と大循環量を実現します。 EPDM シールは熱水および食品グレードの流体媒体には必須です。

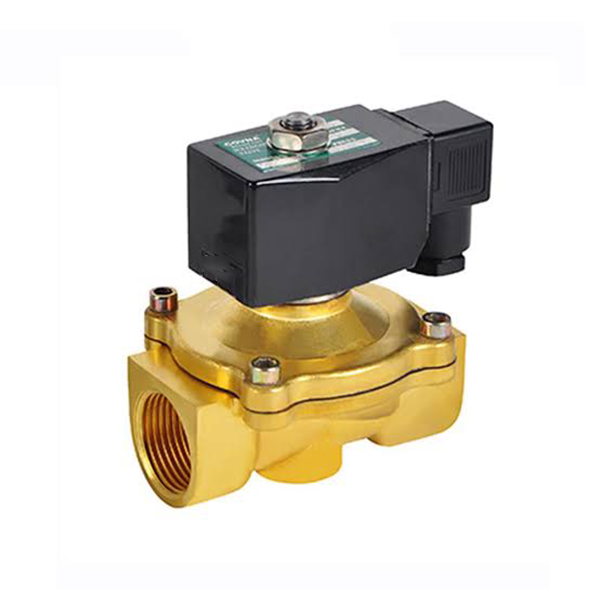

SOLH 2W シリーズ 2/2 方常閉流体ソレノイド バルブ (真鍮無垢ボディ付き) には、小オリフィスの直動式 030/050 モデルと大口径パイロット操作の 150 ～ 500 バリエーションが含まれており、清水、圧縮空気、切削クーラント、潤滑油、弱腐食性流体パイプラインの自動オンオフ制御用に設計されています。直動バージョンは、最小作動圧力制限なしでゼロ差圧起動を実現し、コンパクトなサイズ、ユニバーサルな取り付け方向、ミリ秒の高周波スイッチングを特徴としており、低圧マイクロフロー分岐、真空補助水回路、小型工作機械のシングルポイント冷却に最適です。パイロット式は最小0.05MPaの起動差圧が必要で、低電力低温度上昇コイルによる超大流量を実現し、エアコンプレッサーのメインドレンラインや一般組立のメインスプレー水回路、水処理システムの大流量循環配管に最適です。標準の NBR ニトリルゴムシールが装備されており、オプションで耐熱性および耐酸性の EPDM 食品グレードシールも使用できます。複数の国際ネジ規格 (PT/G/NPT) とフルレンジのコイル電圧 (DC12/24V、AC24/110/220V) が利用可能で、キャビネット配線用の DIN プラグ ソケットと湿気の多い屋外機器用の IP65 防水ワイヤ リードによってサポートされています。耐熱コイルにより焼損することなく24時間連続通電が可能です。選択ガイドライン: 静圧が 0.05MPa 未満でマイクロ一点流のパイプラインには直動式を選択します。 G1/2以上のメインヘッダーには、安定した高圧大循環を実現するパイロット操作タイプを選択してください。 EPDM シールは熱水、精製水、食品グレードの流体媒体には必須です。

SOLH MBB 軽量タイロッドスタンダードシリンダーは、アップグレードされた軽量モデルで、従来の MB シリーズより 10% 軽量で、輸入タイロッドシリンダーの直接交換用に ISO15552 規格に完全に準拠しています。両端調整可能なエアクッションと角エンドキャップを備え、高剛性、低騒音、安定したオイルフリー動作を保証し、中負荷および高頻度の作業条件に適しています。複数のバリエーションと多様な取り付けオプションをカバーしており、搬送装置や一般自動化機械で広く使用されています。成熟した大量生産と十分な在庫により、安定したバッチ供給と世界中への輸出をサポートします。

SOLH SAI タイロッドフリープロファイルシリンダは ISO15552 規格に準拠しており、FESTO DNC および SE シリーズと寸法的に互換性があります。 M字型一体型アルミバレルを採用し、両端調整可能なエアクッションとPPV弾性パッド、両面センサー溝を装備しています。完全なバリエーションには、シングルロッド、ダブルロッド、ストローク調整可能、ロック可能、SAIF バルブ一体型シリンダが含まれます。低始動圧力によるオイルフリー運転にも対応します。ボアサイズはφ32～200mm、カスタマイズストロークは最大2000mm、ISO取付オプションも豊富です。包装機械、コンベヤ、工作機械の自動化に広く使用されています。安定した量産と十分な在庫により、輸出用自動化機器向けのコスト効率の高い汎用リニアアクチュエータです。

SOLH SE タイロッドフリー角形標準シリンダは ISO15552 および VDMA24562 規格に準拠しており、FESTO DNC および SMC CP96S シリーズと直接互換性があります。一体型の角型アルミバレルは高い剛性を実現し、両端調整可能なエアクッションと3面のセンサー溝を備え、柔軟な取り付けが可能です。片ロッドタイプ、両ロッドタイプ、ストローク調整可能タイプ、BSEロック可能タイプなどをラインナップしており、中重荷重やストロークの長い高周波用途に最適です。硬質アルマイト処理されたバレルは、工作機械、梱包、コンベアの自動化に広く採用されている複数の取り付けオプションでオイルフリー操作をサポートします。カスタムロングストロークサービス、世界的なオートメーションメーカーへの十分な在庫と安定したバルク供給。

SOLH SCは、エンドキャップの締結に4本のタイロッドを採用し、高い剛性と耐衝撃性を備えた経済的なタイロッドスタンダードシリンダで、一般の空気圧アクチュエータとして広く採用されています。ボアサイズはφ32～250mmで、衝撃や騒音を軽減する両端調整式エアクッションを装備しています。バリエーションには、シングルロッド、SCD ダブルロッド、SCJ ストローク調整可能シリンダ、および SCL ロック可能シリンダが含まれます。 CMSG/DMSG 磁気スイッチのオプションの内蔵磁気リングにより、オイルフリー動作をサポートします。 ISO プロファイルシリンダーよりも短いボディで、同等のボアで競争力のある価格を実現します。コンベア、梱包、組立ラインでの押し込み、ハンドリング、位置決めに利用できる複数の取り付けタイプ。十分な在庫があるため、大量の輸出注文にも対応できます。
