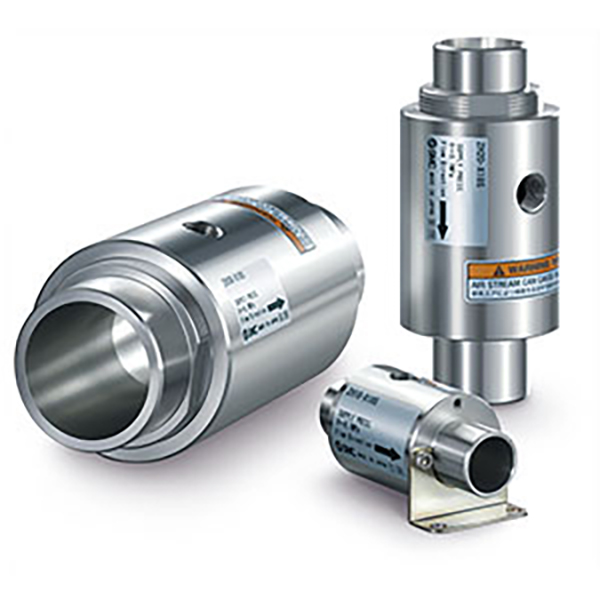

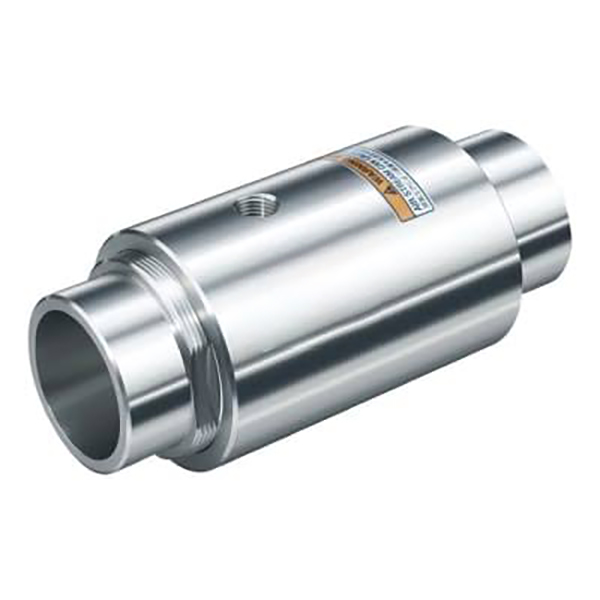

ZH-X185シリーズ 真空エジェクタ

ZH-X185シリーズ 真空エジェクタ |大流量ノズル 2-in-1 機能

ブランド: SOLH by Richge Technology | SMC互換 2WAY使用空圧エジェクタ

1. 製品概要

     ZH-X185は、大流量真空発生器と大流量エアブローノズルを一体化したユニットです。圧縮空気のみを動力源とするため、電気は不要で、可動部品もありません。集塵、材料吸引搬送、エアパージ、冷却、切粉除去などに応用できます。

2. コア機能: 2-in-1 オペレーション

     • 真空モード – 高吸引流量

￮ 粉塵、溶接ヒューム、切粉、粉体、小物部品、バルク材の搬送を吸引します。

     • ブローモード – 高排気流量

￮ 水の乾燥、切粉の吹き飛ばし、金型の冷却、塵埃の洗浄、パージ

3. 主な技術仕様（SOLH/SMC互換品）

     • 作動媒体：圧縮空気

     • 供給圧力：0～0.7MPa、推奨使用圧力0.4～0.5MPa

     • 周囲温度：-5～60℃

     • 流量増幅率

￮ 真空吸引流量≒供給空気量の3倍

￮ ブロー吐出流量≒供給空気量の4倍

     • 構造: 大口径の内部チャネル、切り粉や塵の通過を可能にし、目詰まりを防止します。

     • 材料: アルミニウム合金ボディ、軽量で耐久性があります。

     • 取り付け: 取り付けブラケットが装備されており、簡単に設置できます

4. 標準型式とチューブ内径（ブラケットバージョンB付）

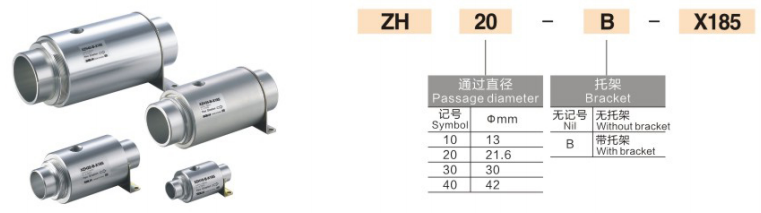

5. 型式コード説明（ZH20-B-X185）

     • ZH：真空エジェクタシリーズ

     • 20： ボアサイズ記号（10 / 20 /30 / 40）

     • B：取付金具付

     • X185：大流量ノズル、2in1機能

6. 製品の主な特徴

     • 2-in-1 デュアル機能：配管の接続方向を変えるだけで真空吸引とエアブローの切り替えが可能

     • 高流量性能：強力な吸引力と送風力で高い作業効率を実現

     • 大きな内部ボア: 切粉、粉塵、微粒子を吸引でき、目詰まりリスクが低い

     • メンテナンスフリー: モーター、ベアリング、電気接点はありません

     • 防爆安全性: 完全空気圧構造で、危険な作業環境に適しています。

     • プレインストールされたブラケット: シンプルかつ柔軟な取り付け

7. 典型的なアプリケーションシナリオ

     • 真空吸着用途：溶接ヒューム除去、除塵、粉体搬送、バラ物搬送、軽ワークピッキング

     • エアブロー用途：ワーク乾燥、切りくず吹き出し、金型冷却、ダストパージ、水分除去

8. ZH-X185 VS 標準 ZH 真空エジェクタ
