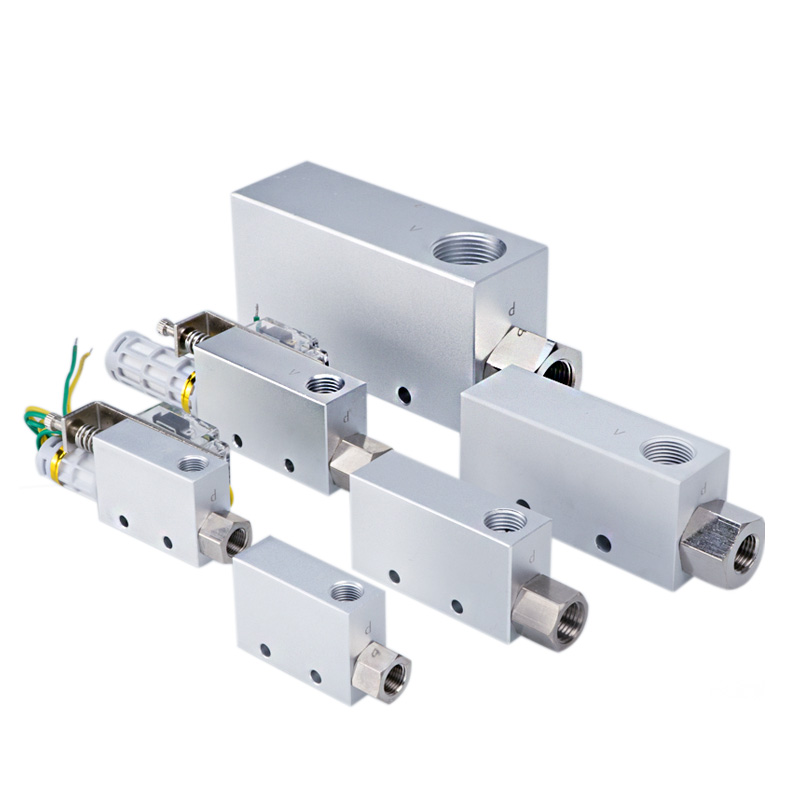

真空エジェクタ CVシリーズ

真空エジェクタ CVシリーズ | SOLH Convum スタイルのモジュラー真空発生器

ブランド: SOLH by Richge Technology | CONVUM真空発生器の直接交換品

1. 製品概要

     CONVUM は日本の老舗真空システム メーカーで、統合型モジュール式で信頼性の高い真空エジェクタで有名です。 SOLH の代替バージョンは、その古典的な構造と命名システムを継承しています。これは、3C エレクトロニクスおよびロボット オートメーションの主流の選択肢です。

2. モデル命名規則

 例：履歴書-10HS-MD

     • 履歴書：コンバム式真空エジェクタのシリーズコード

     • 10/15/20/25/30：ノズルサイズ。数値が大きいほど流量と吸引力が高くなります

     • HS/LS: 性能グレード

￮ HS：高真空タイプ、重量物や密封されたワークに高真空レベル

￮ LS：高流量タイプ、多孔質・漏洩用途向けの大きな吸入流量

     • M：標準サイレンサー（騒音80～85dB）

     • D：高性能サイレンサー（低騒音58-65dB）

     • CK：真空圧力スイッチ付（信号フィードバック）

     • DK：圧力スイッチ＋ケーブル1m

     • K25L：自動真空ON/解除用DC24V電磁弁内蔵

3. フルシリーズモデルの分類と構成

  3.1 基本バージョン（サイレンサーなし）

  3.2 サイレンサバージョン（標準/低騒音）

  3.3 圧力スイッチバージョン（信号フィードバック付き）

  3.4 電磁弁バージョン（自動真空および破壊真空）

4. HS 高真空 VS LS 高流量の性能比較

5. クイックセレクションガイド

  1. 最初にノズルサイズを選択してください

￮ 小型吸盤・軽量ワーク：10・15シリーズ

￮ 中吸盤・通常ワーク：20シリーズ

￮ 大型吸盤/シート/ガラス：25/30シリーズ

  2. パフォーマンスのタイプを選択してください

￮ 強力な吸引力と落下防止: HS を選択してください

￮ より高い流量とより速いピック: LS を選択してください

  3. オプションのアクセサリを選択してください

￮ 騒音に敏感なワークショップ: D 高性能サイレンサーを選択してください

￮ 真空フィードバック信号が必要: CK 圧力スイッチを選択してください

￮ 自動バキューム/リリース：K25L内蔵電磁弁を選択してください

6. SOLH 代替バージョンの主な利点

     • CONVUMと1:1交換可能: 取り付け寸法、ポートインターフェイス、性能に完全な互換性があり、直接ドロップイン交換が可能です。

     • 完全な構成ポートフォリオ：基本ユニット、バルブ一体型、圧力スイッチ＆サイレンサオプション、ワンストップソリューション。

     • 優れたコストパフォーマンス：価格は輸入純正品の1/3～1/2で、量産時の機械コスト削減に最適です。

     • 低騒音オプションも利用可能: 静かな作業場環境を実現する、58dB までのハイサイレンサーバージョン。

     • メンテナンスフリー設計: 可動部品がなく、長寿命で、24 時間の連続運転に適しています。
