ZUシリーズ インラインストレート真空エジェクタ

ZUシリーズ インラインストレート真空エジェクタ | SOLH 直管挿入型真空発生器

ブランド: SOLH by Richge Technology | SMC標準互換インライン真空エジェクタ

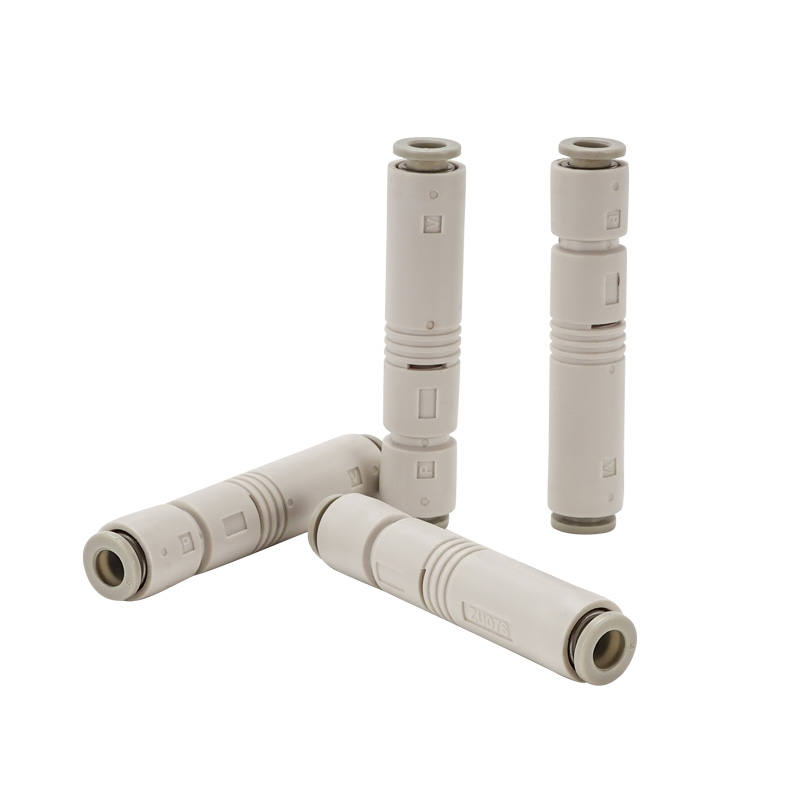

1. 製品概要

     ZUシリーズはインライン型直管真空エジェクタです。真空ポートとエア供給ポートは同軸上に直線配置されています。最小サイズ、超軽量、省スペース設置が特徴です。分散された吸盤、可動コンポーネント、狭い限られたスペースに適しています。

2. コア構造と動作原理

     • 構造：SUP供給ポート→ノズル→ディフューザ部→VAC真空ポート→EXH排気ポート、樹脂ボディを一体成型。

     • 原理：ノズルから圧縮空気を高速噴射し、真空ポートに負圧を発生させて真空吸着します。消音構造を内蔵したエキゾースト。

     • 材料：本体：エンジニアリングPBT樹脂、ワンタッチ管継手：POM。銅フリー、フッ素フリー、RoHS対応。

     • 重さ: ZU05 ≈6.5g、ZU07 ≈7.0g;新型ZU□A改良版わずか3.9g。

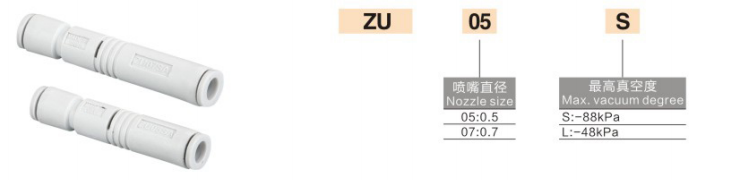

3. モデルコーディング規則（SMC標準）

  旧バージョン（ZU05 / ZU07）

  形式: ZU + ノズル口径 + タイプ(S/L)

     • ZU05S：Φ0.5ノズル、高真空タイプ（-84kPa）

     • ZU05L：Φ0.5ノズル、高流量タイプ（-48kPa）

     • ZU07S：Φ0.7ノズル、高真空タイプ

     • ZU07L：Φ0.7ノズル、大流量タイプ

  新改良版（ZU□A、短く軽量化）

  フォーマット: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3、04=Φ0.4、05=Φ0.5、07=Φ0.7

     • S = 高真空 (-87~-90kPa); L = 高流量 (-48kPa)

     • A = アップグレードバージョン: 長さは 11% 短縮され、重量は 40% 削減されました。

4. 主要パラメータ表 @0.45MPa 標準供給圧力

5. S 高真空 VS L 高流量

     • S 高真空タイプ：到達真空度 -84~-90kPa。小型吸盤、電子部品や薄膜フィルムなど、強力な吸着力を必要とする薄くて密閉性の高いワークに。

     • L ハイフロータイプ：到達真空度-48kPa、吸込流量増加。多孔質/粗い表面のワークピース、大きな吸盤、高漏れおよび高速応答の需要に適しています。カートンと木の板。

6. 設置・配管ガイド

  1. インストール：どの向きでも取り付け可能、固定ブラケットは不要です。エアパイプラインの途中に直接挿入できます。

  2. 配管

￮ SUP供給口：Φ6エアチューブ接続（標準）

￮ VAC真空ポート：吸盤/真空パイプラインを接続します。

￮ EXH排気口：大気開放、ふさがないでください

  3. プレッシャー：標準0.45MPa、使用範囲0.1～0.6MPa

  4. 温度：5～50℃（空気源が氷結しないこと）

7. 典型的なアプリケーションシナリオ

     • 3Cエレクトロニクス、半導体、小型吸盤による分散吸着

     • 自動化生産ライン、可動部品/ロボットエンドエフェクター

     • 狭い設置スペース、軽量・高速応答用途

     • 薄紙、薄膜、微小部品、電子チップの取り扱い

8. 選択の比較: ZU vs ZB vs ZL
