空圧機器シリーズ

SOLH VM2 (VM200) 中型メカニカル ポペット バルブは、適合する SMC モデルと完全に交換可能です。 Cv=0.87の流量係数を持つ中ポペット構造を特徴とし、その流量はmini VM1シリーズと比較して約8倍高く、標準のRc1/4ポートとオプションのNPT/G1/4ネジを備えています。 0～1.0MPa以下で作動し、真空との相性が悪く、無給油で耐摩耗性の高いポペットシールと堅牢な金属ボディを採用しています。サイドポートとボトムポートの配管レイアウトが利用可能で、交換可能なアクチュエータの完全なラインナップによってサポートされています: 標準 POM ローラー / 硬化鋼耐摩耗性ローラー レバー、ワンウェイ反リバウンドローラー、ストレート プランジャー、フラット押しボタン、黄色のマッシュルーム緊急停止ヘッド、緑色のインジケーター ボタン、およびロック可能なヒンジ ノブ。硬化スチール製ローラーのバリエーションは、耐久性が高く摩耗の多い生産ラインに適合します。シリンダおよびスライドテーブルのストロークリミット検出、装置の手動ジョグコミッショニング、ジグ治具のエア切り替えおよび安全緊急インターロックに広く使用されており、包装、繊維、印刷および一般自動化生産ラインの主流の機械式エアトリガーバルブとして機能します。

SOLH VM4 (VM400) 中型 3 ポート ポペット メカニカル バルブは、同等の SMC モデルと完全に互換性があり、ミニ VM1 シリーズと高流量 VM2 シリーズの間に位置します。その主な利点は、-100kPa 真空から 1.0MPa 正圧までの全圧力範囲との互換性にありますが、VM2 では利用できない機能です。標準 Rc1/8 ポートを採用し、オプションの NPT/G1/8 ネジと Cv=0.38 の流量を採用し、サイドポートおよびボトムポートの配管レイアウトに対応します。堅牢な金属ボディで構築されており、1000m/s²の衝撃と激しい振動に耐え、過酷なヘビーデューティー生産ラインに適しており、無潤滑防塵ポペットシールにより長寿命を実現します。交換可能なアクチュエータの完全なセットが提供されています: 標準/硬化耐摩耗性スチール製ローラー レバー、一方向アンチリバウンド ローラー、ストレート プランジャー、マルチカラー マッシュルーム緊急停止ボタン、2/3 ポジション ロータリー ノブ、ロック可能な押しボタン、トグル ヒンジ レバー。シリンダおよびスライドテーブルのストロークリミット検出、真空吸着/解放回路、装置の手動ジョグコミッショニング、機械安全緊急インターロックおよび治具治具の切り替えに広く適用されており、真空適合性と強力な耐衝撃性を必要とする作業条件に最適な中型メカニカルトリガバルブです。

SOLH ITV 大流量電空比例バルブは、同等の SMC モデルと完全に互換性があります。閉ループ圧力フィードバック システムを採用し、DC0 ～ 10V の電圧、4 ～ 20mA の電流アナログ信号、および CC-Link、PROFINET、EtherNet/IP を含むオプションのフィールドバス通信を受け入れ、±1% FS 制御精度と IP65 防塵および防滴保護を備えた無段階の高精度リモート空気圧調整を実現します。 3 つのシリーズが異なる流量範囲をカバーしています。微小流量用の ITV1100、ユニバーサル中流量用の ITV2100、および最大 4400 L/min ANR の重大流量用の ITV3100 で、圧力は 0.005 ～ 0.9 MPa まで調整可能です。 DC24V低電力電源でRc/NPT/Gネジとワンタッチ継手に対応し、LEDデジタル表示と自己診断アラームを内蔵しています。大口径シリンダの作動、フィルムおよびワイヤの一定張力制御、半導体および光学精密プロセス、自動塗布およびコーティング、溶接およびリベット打ち装置の多段階圧力切り替えに広く適用され、複数の手動レギュレータを置き換えて自動生産ラインのデジタル集中圧力制御を実現します。

SOLH XTO674 および INA14 インライン 逆止弁は、超低 0.01MPa クラッキング圧力を備えた同じ構造プラットフォームを共有しており、真空および低圧流体パイプラインでの逆流防止のために圧縮空気と浄水の両方に適合します。 XTO674 は全真鍮製の極低温バージョンで、-30℃ まで動作します。 INA14 標準シリーズは、真鍮または SUS304 ステンレス鋼のボディを提供し、標準の NBR シールに加えて、オプションの耐油性および耐高温性 FKM および耐候性 CR シールを備えています。フロー矢印マークが付いたコンパクトなインラインねじ設計は、追加のブラケットなしでパイプラインに直接取り付けることができ、真空発生器と吸盤の間に取り付けた場合の真空損失と逆気流を効果的に防ぎます。 2 つのシリーズは、全体の寸法とねじサイズが同一であるため、パイプを変更することなく現場で直接交換でき、極低温装置、真空生産ライン、耐食性高温流体回路、および一方向の圧力保持と逆流防止のための一般的な空気および水のパイプラインに広く適用されています。

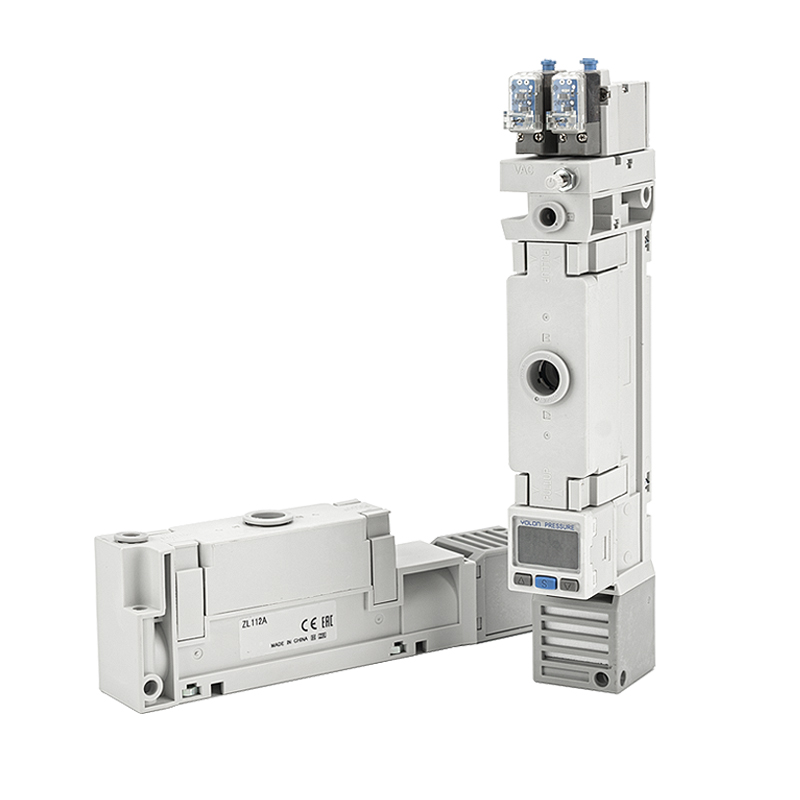

SOLH ZL112多段ベンチュリ真空エジェクタは、標準Φ1.2ノズルを備えた同等のSMCモデルと完全に互換性があります。省エネ多段構造により、-88～-92kPaの安定真空を実現し、単段エジェクタに比べて空気消費量を40％以上削減します。高度に統合されたモジュラー設計を採用し、自動吸引およびブローオフ用の K1 デュアル供給/​​リリース バルブと、コストを節約する K2 シングル供給バルブのバリエーションを提供します。内蔵サイレンサーにより動作音は70dB(A)以下に抑えられます。標準一体型マフラータイプと大流量用のP集中ポート排気の2種類の排気スタイルをご用意しています。オプションのアクセサリには、NPN/PNP シングル/デュアル チャネルおよび電圧/電流アナログ信号出力を備えたアナログ機械式真空計とデジタル真空圧力スイッチ、さらに多様なプラグ コネクタ、コイル電圧、手動調整ノブが含まれます。内部可動部品がないためメンテナンスフリーの連続運転が可能で、ロボットエンドエフェクタに直接取り付けて真空応答時間を短縮でき、安定した高流量真空吸着を必要とする3Cガラスパネル、板金、包装材や印刷材料、多孔質ワークのマルチサクションカップハンドリングに広く適用されます。

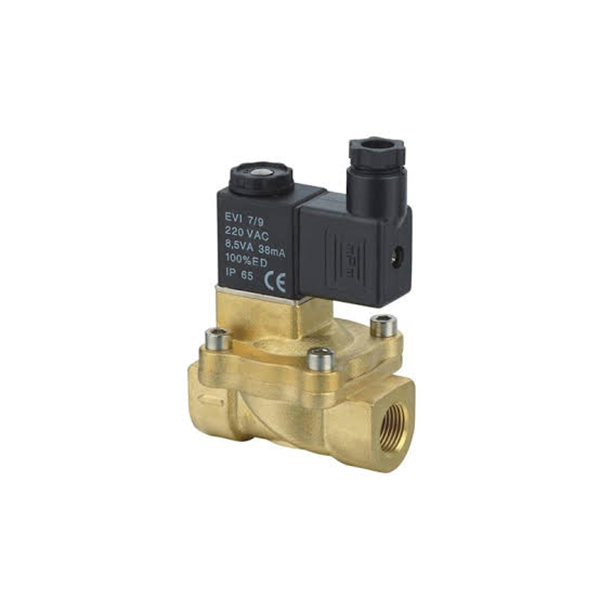

バージョン 1｜公式製品ページのロングコピー (SEO 重視、独立した Web サイトの詳細ページの場合は約 290 ワード) SOLH 2V シリーズ 2/2 方黄銅流体ソレノイド バルブは、圧縮空気、工業用水、潤滑油の汎用制御用に設計された多用途の電磁オンオフ バルブで、直動式 2V025 およびダイヤフラム パイロット操作式 2V130 & 2V250 の 2 つの成熟した構造構成で入手可能です。このラインナップは、堅牢な鍛造真鍮バルブ本体と高性能シール要素を組み合わせて構成されており、ゼロ圧力始動および大流量パイプライン調整をカバーする信頼性の高いスイッチング性能を提供します。 コンパクトな2V025直動形は、直接電磁駆動構造を採用し、差圧0MPaで常開が可能です。耐摩耗性の VITON フッ素ゴムシールを装備しており、弱い腐食性媒体に耐え、低圧パイプライン、真空ループ、マイクロフロースプレーおよび冷却装置に完全に適応します。パイロット操作の 2V130 および 2V250 は、中程度の圧力差を利用してダイヤフラムを駆動し、顕著な大きな流量容量と低いコイル電力消費を特徴とします。最低起動圧力 0.05MPa が必要で、従​​来の水および圧縮空気パイプラインに最適な NBR ニトリルゴムシールを使用しています。 すべてのバージョンは、IP65 の侵入保護と 0.05 秒以内の迅速なスイッチング応答を備えたクラス B 絶縁コイルを採用しています。複数の配線オプション (DIN ソケット、フライング リード、インジケータ ライト ソケット) と G1/8 から G1 インチまでの豊富なネジ仕様により、柔軟な現場設置がサポートされます。 SOLH 2V シリーズは、真空制御、機器の冷却水回路、ボイラーの自動給水、エアコンプレッサーの取水、主要な気液パイプラインの遮断に広く導入されており、フルスペクトルの産業オートメーション流体回路に経済的で安定した汎用流体スイッチング ソリューションを提供します。

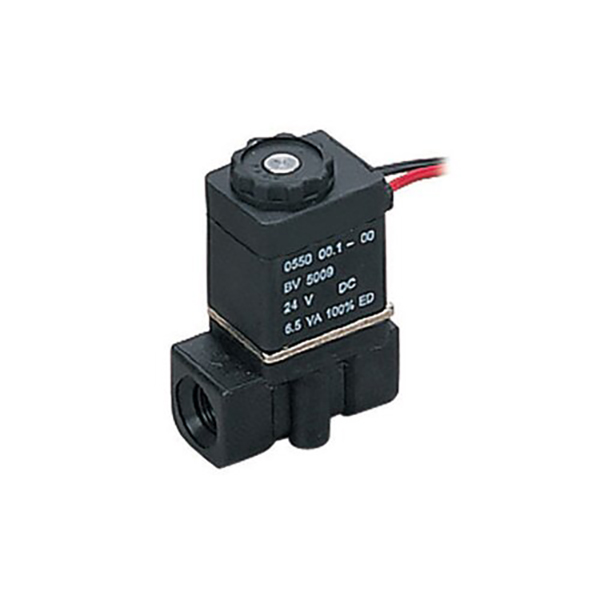

SOLH 2P シリーズミニ 2/2 ウェイ直動常閉電磁弁は、高強度 PA66 ナイロンエンジニアリングプラスチックバルブボディを採用しており、圧縮空気、清水、低粘度潤滑油の低コスト小流量自動切り替え用に特別に設計されています。本格的なゼロ圧力始動性能を備え、圧力差 0MPa で正常に開き、パイロット式電磁弁の圧力依存性を効果的に解消します。 このシリーズは成熟した直接電磁駆動構造を採用しています。電源オフ状態では、内蔵のリセットスプリングがバルブコアをしっかりと圧縮して全閉状態を維持します。通電されると、電磁引力によりバルブコアが急速に上昇してパイプラインが導通し、スイッチング動作全体が 0.05 秒以内に完了する超高速応答です。標準構成では、油、水、軽度の腐食性媒体に対する優れた耐性を備えた耐摩耗性 VITON フッ素ゴムシールを使用しています。使用条件に応じてNBRニトリルゴムパッキンをオプションで交換可能です。コイルはクラスB絶縁による防塵・防水保護等級IP65に達しており、湿気の多い作業場環境でも安定した連続運転が可能です。 固定φ2.5mmフローオリフィスと0.23のCV値により、2つの主流ネジ仕様G1/8およびG1/4が利用可能で、標準DINソケット、フライングリード、インジケータライトソケットを含む多様な配線オプションと組み合わせて、世界的なマッチング要求を満たすユニバーサルAC/DC電圧オプションと組み合わせられます。軽量でコンパクトな外形は、コンパクトな機器モジュール内への設置に適しています。これは、真空発生器の空気源制御、小型シリンダーの空気供給切り替え、機器のマイクロ冷却水ループ、自動スプレー、エアコンプレッサーの自動排水および小型加湿システムで広く使用されており、真鍮製 2V シリーズ バルブに代わるコスト効率の高い小型流体制御として機能します。

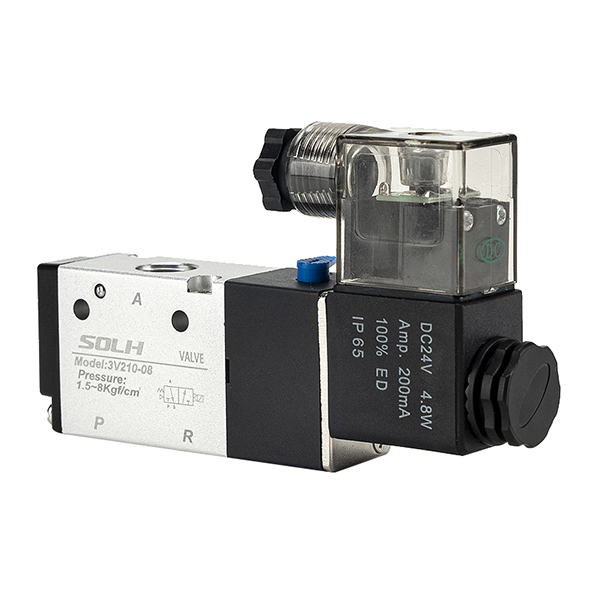

SOLH 3V シリーズ 3/2 方向空気圧ソレノイド方向制御弁は、直動式とパイロット操作式の両方の構造で設計されており、単動式スプリング リターン シリンダの駆動や真空空気圧回路の切り替え用にカスタマイズされています。ノーマルクローズ (NC) およびノー​​マルオープン (NO) 構成が用意されているこのシリーズは、コンパクトなレイアウト、迅速な応答、IP65 防塵および防水保護等級を備えた高強度軽量アルミニウム合金バルブボディを採用しており、中小規模の空圧オートメーションシステムの標準コア制御コンポーネントとして機能します。 ポートのレイアウトは世界共通の業界標準に従っています。P はメイン空気入口、A はシリンダーまたは真空吸盤を接続する実行作業ポート、R は動作騒音を低減するサイレンサーと一致する排気ポートです。直動式 3V1 および 3V2 バリアントは、0.05 秒未満のスイッチング応答で 0 ～ 0.8 MPa 以内の信頼性の高いゼロ圧力起動をサポートし、低圧ガス パイプラインや負圧真空制御シナリオに最適です。パイロット操作の 3V100/3V200/3V300 シリーズは、より大きな流量容量とより低いコイル消費電力を特徴としており、大流量の従来の空気圧ループを満たす安定したスイッチングのために 0.15 MPa の最小入口圧力が必要です。 設置時やメンテナンス時の現場デバッグに便利なシンブル式手動ボタンを装備し、シリーズ全体で安定したシール性能で無給油運転をサポートします。 M5、G1/8、G1/4、G3/8 などのマルチスレッド仕様はオプションで、主流のグローバル AC および DC 電圧と、DIN ソケットとフライング リードの 2 つの配線モードと組み合わせられます。構造を変更することなく、従来の3Aエアパイロットバルブや3Lハンドプルバルブを直接置き換えることができ、ワーククランプジャッキ機構、真空吸着スイッチング、空気圧インターロック保護、小型アクチュエータのインチング制御などに広く導入されています。

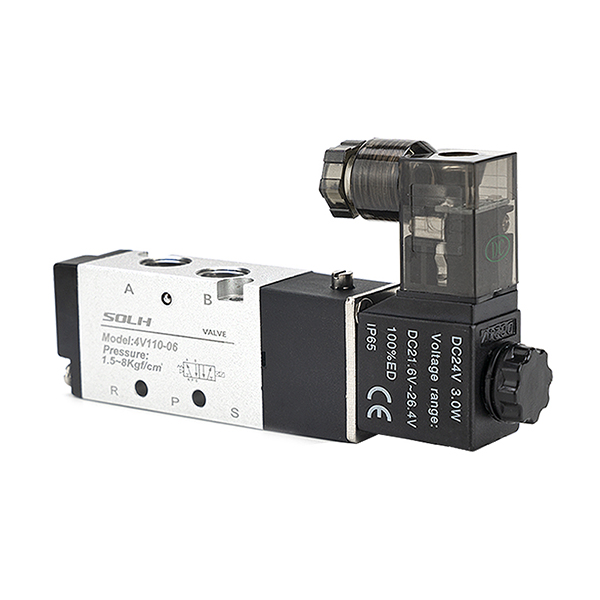

SOLH 4V シリーズ パイロット操作空気圧方向制御バルブは、5/2 ウェイ 2 ポジションおよび 5/3 ウェイ 3 ポジション構成をカバーする主流の産業用空気圧コンポーネントであり、往復運動の駆動、ストローク中間の位置決め、および複動空気圧シリンダの圧力保持用に特に最適化されています。高精度スプールバルブコアとパイロット作動構造を内蔵したこのシリーズは、低摩擦抵抗、高感度なスイッチング動作、低コイル消費電力を特長としており、自動組立ライン、包装機械、位置決め治具、一般空気伝動システムなどに広く採用されています。 5 ポートのレイアウトは世界共通の業界標準に準拠しています。P はメインの空気供給入口として機能します。 A と B は、複動シリンダの前室と後室に接続され、伸縮を制御する 2 つの実行ポートです。 R、Sは排気ポートにサイレンサーを設け、走行音を低減します。 5/2ウェイタイプにはシングルコイル電気制御とダブルコイル電気制御のバリエーションがあります。単一電気制御バルブは、電源遮断時にスプリング リセットを利用して自動的に戻ります。従来の往復動作や安全リセットの用途に最適です。ダブル電気制御バルブはスプリングを使わずに位置を記憶し、電源オフ後も現在のシリンダ位置を確実にロックし、長時間の位置決めと圧力保持を実現します。 5/3 ウェイ 3 ポジション バージョンには、3 つのオプションのニュートラル モードが用意されています。クローズド センター (タイプ C) は、シリンダー サスペンション ロックと落下防止のためにすべてのポートをロックします。排気センター (タイプ E) は、A/B ポートを排気チャンネルに接続し、手動試運転時の圧力解放とフリーフローティングを実現します。プレッシャ センター (タイプ P) は、双方向のバランスのとれたクランプのために両方の作動ポートに圧縮空気を供給します。 利用可能な仕様範囲は 4V110 から 4V410 までで、ネジサイズは M5、G1/8、G1/4、G3/8、G1/2 です。主流の AC および DC 電圧をサポートする IP65 防塵および防水コイルを装備したシリーズ全体はオイルフリー動作をサポートし、現場でのテストとメンテナンスに便利な手動オーバーライド ボタンが付属しています。これは、主流の産業用空圧オートメーション用のユニバーサル標準方向切換弁です。
