ZH‑Bシリーズボックスタイプ真空エジェクタ | 真空エジェクタサイレンサー内蔵単段ベンチュリ真空発生器

ブランド: SOLH by Richge Technology |輸入品 ZH-B シリーズと互換性のあるドロップイン交換品

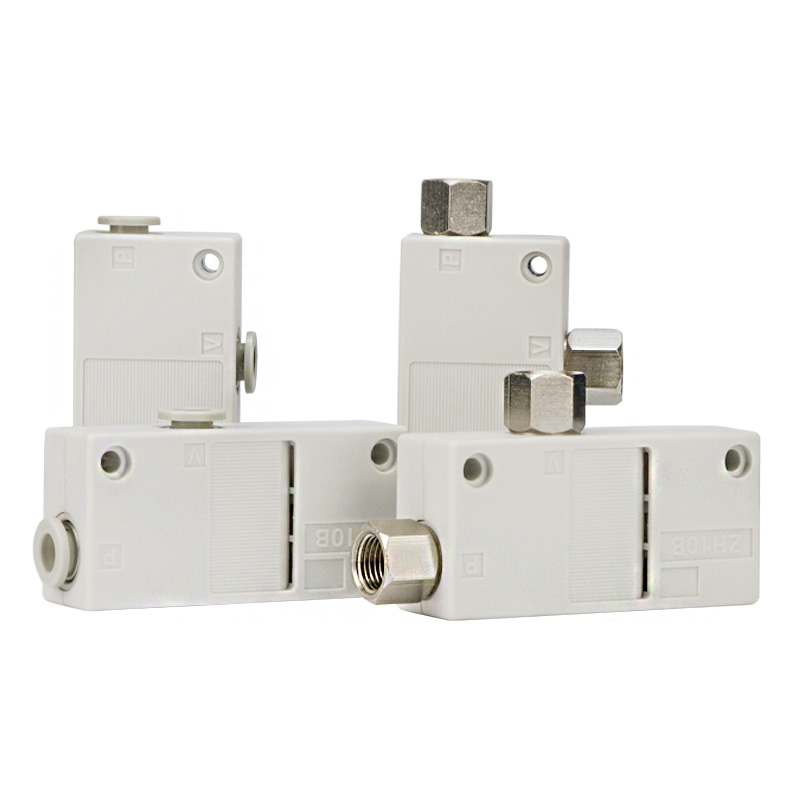

1. 製品概要

ZH‑Bボックスタイプ真空エジェクタは、一段ベンチュリ原理を採用し、本体内にサイレンサを内蔵しています。 SUP 供給ポートと VAC 真空ポートの 2 つのポートのみが予約されており、個別の排気ポートはありません。排気は内蔵サイレンサーから直接排出されます。外部サイレンサーを必要としない超簡単な取り付け。輸入品のZH‑Bと寸法および接続インターフェースが完全に互換性があります。完全なノズルサイズを備えた 2 つのパフォーマンスバージョンが用意されています: S 高真空タイプと L 高流量タイプ。コンパクトで小型の自動化設備やロボットによるピックアンドプレース用途に最適です。

モデルの区別

• ZH‑B ボックスタイプ: サイレンサー内蔵、2ポート（SUPおよびVAC）

• ZH‑D直接配管形： サイレンサ非内蔵、外部配管用に独立した3ポートSUP/VAC/EXH

2. モデルコーディングの完全な説明

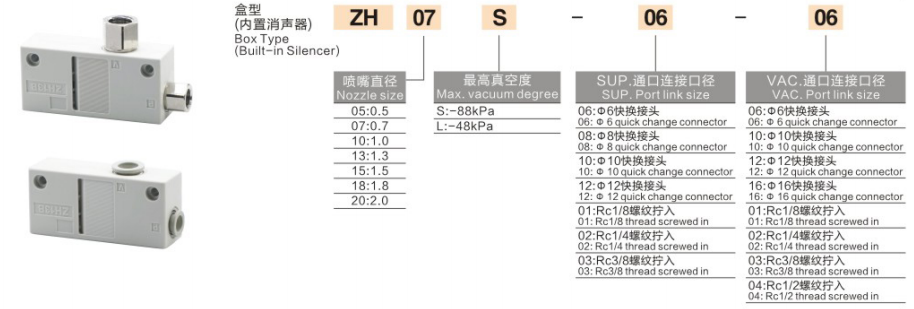

例：ZH07S‑06‑06

• ZH：シリーズコードサイレンサ内蔵ボックスタイプ真空エジェクタ

• 07：ノズルサイズコード

• S/L：最大真空特性。 S = 高真空。 L = 高流量

• 06：SUP供給口接続サイズ

• 06：VAC真空ポート接続サイズ

ノズルコード	ノズル口径
05	Φ0.5mm
07	Φ0.7mm
10	Φ1.0mm
13	Φ1.3mm
15	Φ1.5mm
18	Φ1.8mm
20	Φ2.0mm

ポートコード参照表

ポートコード	インターフェースの種類
06	Φ6ワンタッチ管継手
08	Φ8ワンタッチ管継手
10	Φ10ワンタッチ管継手
12	Φ12ワンタッチ管継手
16	Φ16ワンタッチ管継手
01	Rc1/8めねじ
02	Rc1/4めねじ
03	Rc3/8めねじ
04	Rc1/2めねじ

注文例：ZH10S‑08‑10
ZH サイレンサ内蔵箱形真空エジェクタ、Φ1.0mmノズル、S高真空グレード。供給ポートΦ8ワンタッチ管継手、真空ポートΦ10ワンタッチ管継手。

3. コアパフォーマンスの利点

• 一体型ビルトインサイレンサー：外部サイレンサーは不要です。排気は内部の消音構造により排出されます。予備部品が少なく、低騒音、省スペース。

• 2ポートのみで配線が簡単：SUPエア供給ポートとVAC真空ポートのみで、別途EXH排気ポートはありません。限られたコンパクトな設置スペースに最適です。

• デュアルパフォーマンスバージョンはオプション

￮ S 高真空（-88kPa）: 鋼板、ガラス、PCB、プラスチック筐体などの密閉性の高いワークに対して強力な吸着力を発揮します。

￮ L ハイフロー（-48kPa）: 真空漏れを補うためのより大きな吸引流量。紙、フィルム、カートン、発泡体などの通気性のある多孔質素材に適しています。

• 複数のポートの選択：家庭用機械に広く使用されているメートル系ワンタッチ管継手。輸出機器用のRCめねじバージョンです。

• 軽量PBTボディ: 一体成型されたPBTノズル、軽量、小型ロボットEOATに適しています。直接ネジ取り付けまたはブラケット取り付けをサポートします。

• オイルフリー運転: 乾燥した濾過された圧縮空気のみが必要で、オイルミスト潤滑は禁止されています。

4. 標準技術仕様

パラメータ項目	仕様
動作原理	単段ベンチュリ負圧
作動媒体	乾燥濾過圧縮空気、オイル供給禁止
供給空気圧範囲	0.25～0.6MPa、MAX0.7MPa
周囲温度	5～60℃、着氷なき空気源
ボディスタイル	サイレンサ内蔵ボックスタイプ 2ポート（SUP/VAC）
S 高真空到達真空	-88kPa
L 大流量極限真空	-48kPa

供給圧力0.5MPa時の参考性能

モデル	ノズル	最大吸引流量 L/min	空気消費量 L/min	推奨吸盤
ZH05S-xx-xx	0.5mm	6	13	Φ2～13mm
ZH07S-xx-xx	0.7mm	12	27	Φ2～20mm
ZH10S-xx-xx	1.0mm	26	52	Φ2～32mm
ZH13S-xx-xx	1.3mm	40	88	Φ2～50mm
ZH15S-xx-xx	1.5mm	58	117	Φ2～100mm
ZH18S-xx-xx	1.8mm	76	165	Φ2～125mm
ZH20S-xx-xx	2.0mm	90	201	Φ2～150mm

5. ZH-B ボックス形 VS ZH-D 直接配管形

比較項目	ZH‑B ボックスタイプ（サイレンサー内蔵）	ZH-D 直接配管形
ポート数量	2ポート: SUP + VAC;内蔵サイレンサーから排気を排出	3 つの独立したポート SUP/VAC/EXH、内蔵サイレンサーなし
サイレンサー	サイレンサー一体型ですぐに使用可能	EXH ポートは外部サイレンサーを接続する必要があります。そうしないと騒音が大きくなります。
設置スペース	コンパクトなレイアウト、最小限の配管で小型器具に最適	排気パイプライン用に確保された余分なスペース
アプリケーションシナリオ	小型の固定器具、スペースが限られたステーション、集中排気は不要	ロボットEOAT、集中排気、マルチエジェクタパラレルモジュール
