VM1（VM100）シリーズ ミニ2・3ポートメカニカルポペットバルブ

ブランド: SOLH by Richge Technology

 製品のポジショニング

     VM1（VM100）シリーズは、SMCオリジナルモデルと完全互換可能な小型2・3ポートメカニカルポペットバルブです。超小型軽量の外形、真空から正圧までの広い使用圧力範囲、豊富な交換可能なアクチュエータヘッドを備えた信頼性の高いポペットシール構造を採用しています。装置の位置検出、ストロークリミットの検出、手動ジョグ操作、小型自動機の微小エア回路切替などに幅広く使用されています。

主要な技術仕様 (VM100 / VM1 シリーズ)

  1 基本パラメータ

     -- 回路種類：2ポート（NC / NO）、3ポート（N.C. / N.O.）

     -- 構造：密封性の高い直動ポペット形

     -- 適用流体: 圧縮空気、不活性ガス

     -- 使用圧力範囲：-100kPa～1.0MPa（真空対応）

     -- 周囲温度および中温: -5 ~ +60℃ (内部氷結なし)

     -- ポートねじサイズ: M5、Rc1/8 (NPT1/8 & G1/8 オプション)

     -- 流量：Cv=0.11、有効断面積2.5mm²

     -- 正味重量: サイドポートバージョン 60g、ボトムポートバージョン 67g (超軽量)

     -- 配管レイアウト オプション: サイドポート、ボトムポート

     -- 潤滑要件: 無潤滑操作

  2. 全体寸法

     -- サイドポートモデル: 11 × 36 × 16 mm

     -- 底部ポートモデル: 11 × 28 × 25 mm

 回路定義と動作ロジック (3ポート / 2ポート)

   1. 3ポートタイプ（VM13x、最もポピュラー）・ポート1（P）：エア供給口

     -- ポート 2(A): 制御出力

     -- ポート 3(R): 排気ポート

     -- 通常閉 NC: 非作動 → P が A から切り離され、A が R に接続

     -- ノーマルオープン NO: 非作動 → P が A に接続され、A が R から遮断される

   2. 2ポートタイプ（VM12x）

     -- ポート 1(P): 流体入力

     -- ポート 2(A): 制御出力

     -- 通常閉ロジック: 押すと空気通路が開き、放すと遮断されます。

交換可能なアクチュエータ ヘッドの全製品

 1. 基本ストレートプランジャタイプ

     -- VM130 / VM120: 標準ストローク 4.8mm プランジャ

     -- VM130U / VM120U: ショートストローク2.5mmプランジャー

 2. 押しボタン式（手動ジョグ操作）

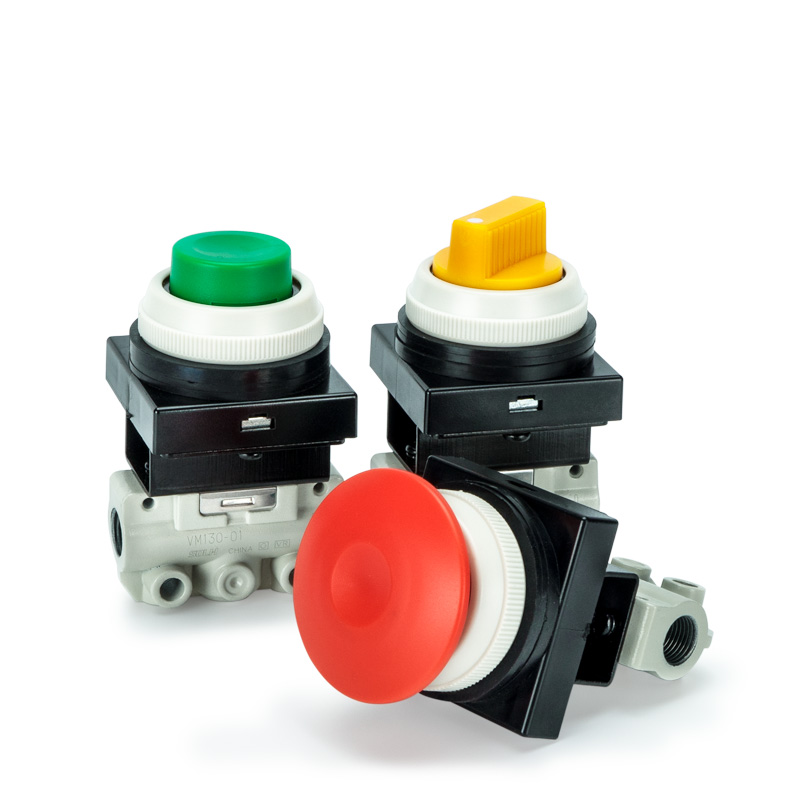

     -- VM132 / VM122: フラット標準押しボタン

     -- VM132Y / VM122Y: 緊急停止と高い視認性を実現する黄色のマッシュルームヘッド

     -- VM132G / VM122G: 緑色のインジケータ押しボタン

  3. ローラーレバータイプ（ストローク＆リミット検出）

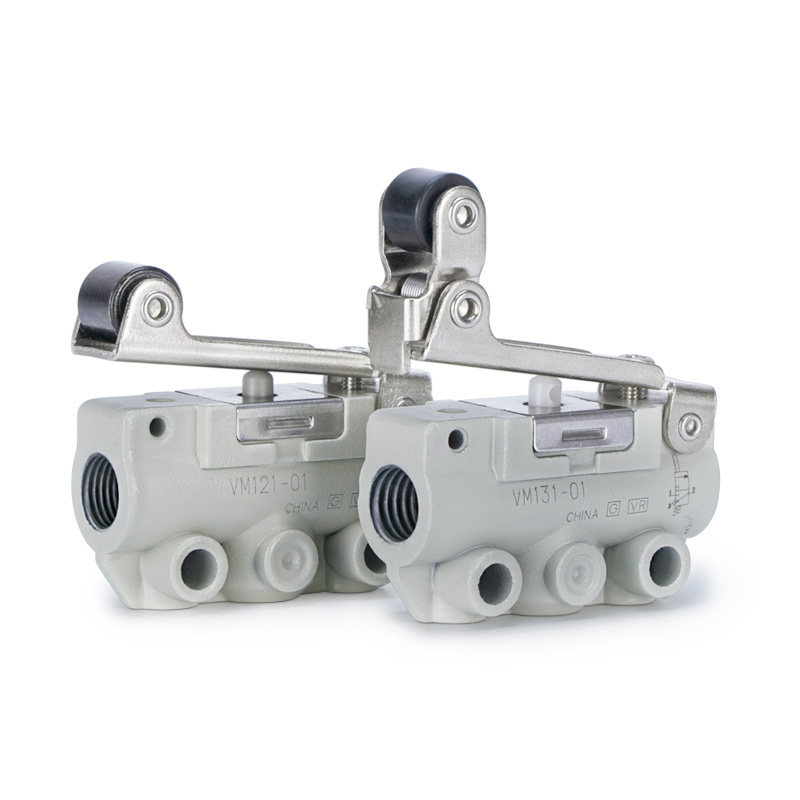

     -- VM131 / VM121: 標準ストレートローラーレバー

     -- VM131U / VM121U: ショートトラベルローラーレバー

     -- VM133 / VM123: 一方向アンチリバウンドローラーレバー

  4. オプションの追加アクチュエーター

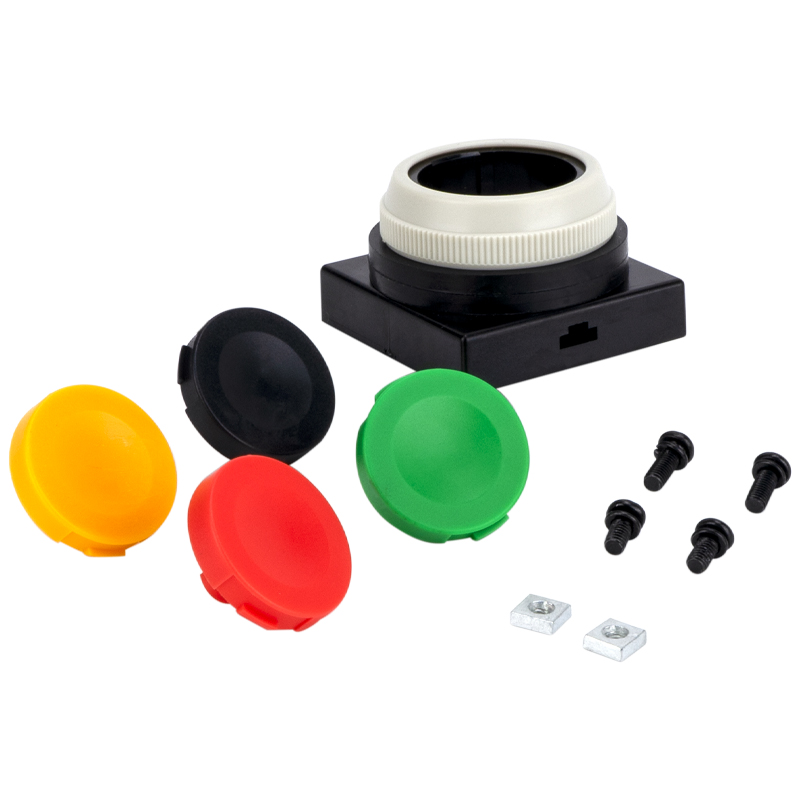

     ヒンジ レバー、トグル レバー、ロック可能なロータリー ノブ、その他のカスタマイズされたトリガー ヘッド

 型式コードの説明

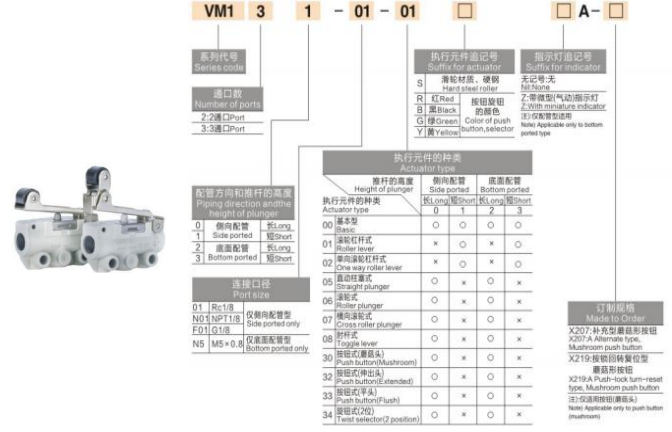

  1. (例: VM131-01-01A)

     -- VM131: 3ポート回路+ローラーレバーアクチュエーター

     -- 01: ポートねじコード (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: サイドポートレイアウト (02 = ボトムポートレイアウト)

     -- サフィックスコード：A=標準; Y=黄色いキノコ。 G = 緑色のボタン。 U=ショートストローク

  2. 共通標準モデル

     -- VM131-01-01A: 3ポートローラレバー、Rc1/8、サイドポート（最も広く使用されています）

     -- VM132-M5-00A: 3 ポート平押しボタン、M5 ネジ、下部ポート

     -- VM130U-01-N01Y: 3 ポート ショート プランジャ、NPT1/8、イエロー マッシュルーム エマージェンシー ヘッド

製品の主な利点

     -- 超小型 & 超軽量: わずか 60g、幅 11mm で、機械内部への組み込みや高密度のパネルスタッキング設置に最適です。

     -- 広いユニバーサル圧力範囲: 多目的回路制御のための完全真空から最大 1.0MPa の正圧に対応

     -- 耐久性のあるポペットシール構造: 優れた気密性、長寿命、強力な防塵性

     -- フレキシブルな配管と取り付け: 側面/底面ポート オプション、側面取り付け、底面取り付け、オプションのブラケット ベース (VM1-B)

     -- 無潤滑設計: メンテナンスコストが低く、クリーンなエアループ動作が可能

     -- 完全なアクチュエータ ポートフォリオ: 手動ジョグ、ストローク制限、安全緊急停止、およびすべての機械的トリガー動作シナリオに適合

典型的なアプリケーションシナリオ

     -- マシンストロークリミットスイッチ：シリンダフルストローク位置フィードバック検出

     -- 手動ジョグと機器のコミッショニング: パネルの押しボタン手動テスト空気回路

     -- 安全インターロックと緊急停止ループ: 機械の安全のための黄色のマッシュルーム ヘッド アクチュエーター

     -- ミニジグ＆クランプ治具：クランプ/アンクランプエア切替

     -- 真空制御回路: -100kPaの真空条件でも安定したスイッチング

     -- 一般自動化機器：メカニカルトリガーエア信号＆位置フィードバック回路

一文の要約

     SOLH VM1 ミニチュアメカニカルポペットバルブは、超軽量 60g のコンパクトボディ、信頼性の高いポペットシール、全真空 ~ 1.0MPa の動作範囲、デュアルサイド/ボトムポートレイアウト、および完全に交換可能なアクチュエータヘッドを特徴としており、すべての小型自動化機器に推奨されるメカニカルトリガーエアコントロールバルブとして機能します。
