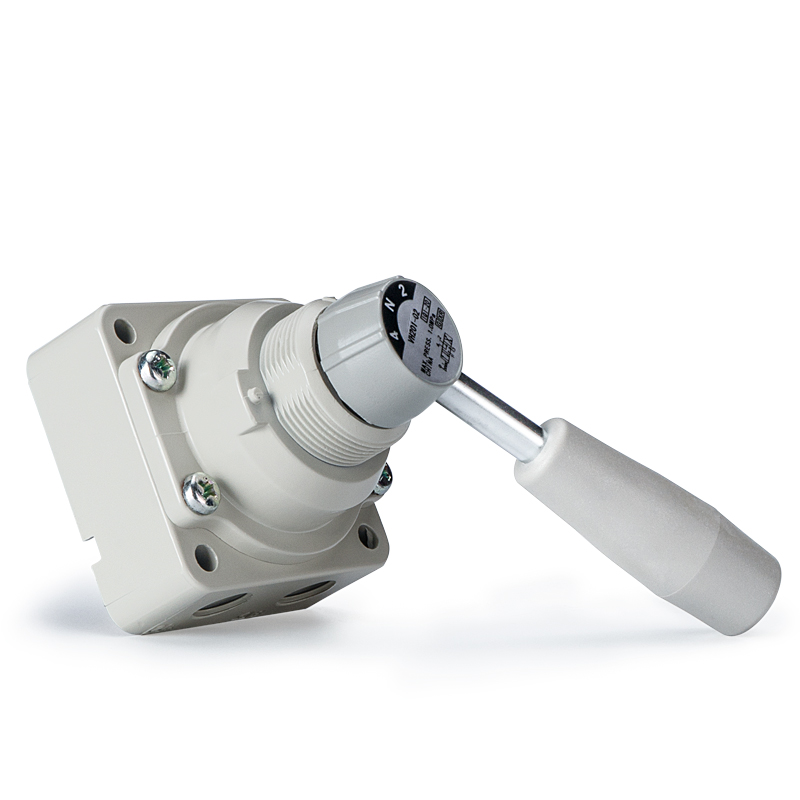

VHシリーズ 4方手動ロータリーハンドバルブ

ブランド: SOLH by Richge Technology

製品のポジショニング

     VHシリーズは、ハンドル90°回転でエア回路を切り替える4方向手動ロータリーハンドバルブです。シンプルな機械構造、安定した信頼性、明確な視覚的位置表示を特徴として、手動方向変更、機器の試運転、緊急停止、空気圧システムの空気源切り替えに広く使用されています。

コア構造と動作原理

     -- バルブタイプ: 4 ウェイ手動ロータリスプールバルブ

     -- 動作モード: ハンドルを 90 度回転して位置を切り替えます。

     -- ポート定義: P 供給入口、A/B 動作出力ポート、R 排気ポート

     -- 3 つの標準センター機能:

        1. センタークローズド (モデル 200/210): すべてのポートがセンター位置で密閉され、シリンダー圧力を維持します。

        2. センター排気 (モデル 201/211): ポート A および B を排気に接続して完全な圧力を解放します。

        3. 2 ポジション (モデル 202/212): センターポジションなし、P→A / P→B の 2 つの状態のみ

     -- シール構造: 内部漏れが極めて少ない精密ロータリスプールシール

     -- 取り付けオプション: サイドパイピング / ボトムパイピング。パネル取付/バルブ本体直接取付。

完全な技術仕様

  1. 共通の一般パラメータ

     -- 適用流体：圧縮空気

     -- 耐圧力：1.5MPa

     -- 最高使用圧力：VH200/300/400：1.0MPa VH600：0.7MPa

     -- 周囲温度および中温: -5 ～ +60℃ (氷結厳禁)

     -- 操作回転角度: 90°

     -- 潤滑要件: 無潤滑。 ISO VG32 タービンオイル潤滑オプション

     -- 材質: バルブ本体 – 亜鉛合金 / ダイカストアルミニウム。ハンドル – エンジニアリング樹脂

  2. シリーズサイズとポートパラメータ表

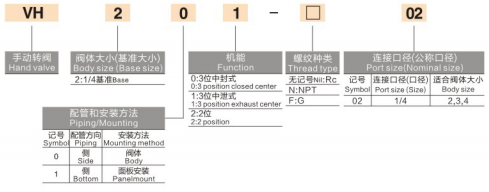

型式コードの説明

  1. 例：VH210-02

     -- VH: ベースシリーズコード

     -- 2: サイズコード (2=1/4 インチ、3=3/8 インチ、4=1/2 インチ、6=1 インチ)

     -- 1: 配管レイアウト (0 = 側面ポート、1 = 底面ポート)

     -- 0: センター機能 (0=センタークローズ、1=センターエキゾースト、2=2ポジション)

     -- 02: ポートサイズコード (02=1/4"、03=3/8"、04=1/2"、06=3/4"、10=1")

  2. 人気のスタンダードモデル

     -- VH210-02: 1/4 インチ、下部配管、3 位置センタークローズ (最も広く使用されています)

     -- VH200-02: 1/4"、横配管、3位置センタークローズ

     -- VH201-02: 1/4"、サイドパイピング、3ポジションセンターエキゾースト

    -- VH310-03: 3/8"、下部配管、3 位置センタークローズ

 製品の主な利点

  1. ポジションロック内蔵による直感的な操作

      スイッチ位置が明確に見える90°回転ハンドル。統合された機械的位置決めロックにより、偶発的な誤操作を防止します。

  2. 多様な作業環境に対応する3つのセンター機能オプション

     -- センタークローズド (200/210): 装置の停止中にシリンダのクランプ圧力を維持します。

     -- センター排気 (201/211): メンテナンスのための安全な圧力解放とシステム全体の通気

     -- 2 ポジション (202/212): 中間保持位置のないシンプルな双方向スイッチング

  3. 柔軟性の高いマルチマウント設計

     側面配管と底面配管の両方のレイアウトをサポートします。取付方法はパネル面一取付とバルブ本体直接固定の2通りあります。

  4. 堅牢な長寿命＆メンテナンスフリー

      防塵・防汚性に優れた耐久性の高い回転シール構造。定期的な注油やメンテナンスは必要ありません。

典型的なアプリケーションシナリオ

     -- 空気圧シリンダの手動双方向切り替え

     -- 一時的な手動制御、機器の試運転およびメンテナンス中の圧力排気

     -- 機械安全インターロックのための緊急停止隔離と空気源遮断

     -- 半自動生産装置用の手動トリガーステーション

     -- 空気圧回路のデモンストレーションと基本制御のティーチングテストベンチ

一文の要約

     SOLH VH 4 方向手動ロータリー ハンド バルブは、90° 回転操作、3 つの交換可能なセンター機能、側面/底面配管オプション、およびデュアル パネル/バルブ取り付け方法を備えており、手動空気圧切り替え、現場での試運転、および安全空気回路絶縁のための標準汎用コンポーネントとして機能します。
