VM2（VM200）シリーズ中型2・3ポートメカニカルポペットバルブ

ブランド: SOLH by Richge Technology

製品のポジショニング

     VM2（VM200）シリーズは、SMC標準品と完全互換可能な中型2・3ポートメカニカルポペットバルブです。信頼性の高いポペットシール構造を採用し、顕著な高流量容量 (Cv≈0.87)、ユニバーサル Rc1/4 標準ポート、堅牢な工業用構造、および完全に交換可能なアクチュエータ ヘッドを備えています。各種自動機械のストロークリミット検出、手動操作、エア回路切替用として主流の機械式制御弁です。

主要な技術仕様

  1 基本パラメータ

     -- シリーズコード: VM200 (略称 VM2)

     -- 回路種類: 2 ポート (VM22x)、3 ポート (VM23x、ノーマルクローズ NC を標準)

     -- 構造：直動ポペット式でシール性に優れ長寿命

     -- 適用流体：圧縮空気、不活性ガス

     -- 使用圧力範囲: 0 ～ 1.0 MPa (真空非対応)

     -- 周囲温度および中温: -5 ～ +60℃ (氷結厳禁)

     -- ポートネジ: Rc1/4 (02);オプションのNPT1/4 (N02)、G1/4 (F02)

     -- 流量性能: 有効断面積 19 mm²、Cv = 0.87

     -- 正味重量: 標準モデル 90 g

     -- 配管レイアウト: 側面ポート (01)、底面ポート (00)

     -- 潤滑要件: 無潤滑。 ISO VG32 タービンオイル潤滑オプション

  2.全体外形寸法(mm)

     -- サイドポートバージョン: 17 × 44 × 25

     -- 底部ポートバージョン: 17 × 44 × 30

回路定義と動作ロジック (3ポート / 2ポート)

  1. 3 ポート モデル (VM23x、最も広く使用されている)

     -- ポート 1(P): メインエア供給入口

     -- ポート 2(A): 制御信号出力

     -- ポート 3(R): 排気ポート

     -- NC 常閉ロジック: 非作動 → P が A から切り離され、A が R に接続。作動後→PがAに接続、Aが排気を遮断 R

  2. 2ポートモデル（VM22x）

     -- ポート 1(P): 流体入力

     -- ポート 2(A): 制御出力

     -- 通常閉: 押すとエアチャンネルが開き、放すとすぐに遮断されます。

完全な交換可能なアクチュエータ ヘッドのポートフォリオ

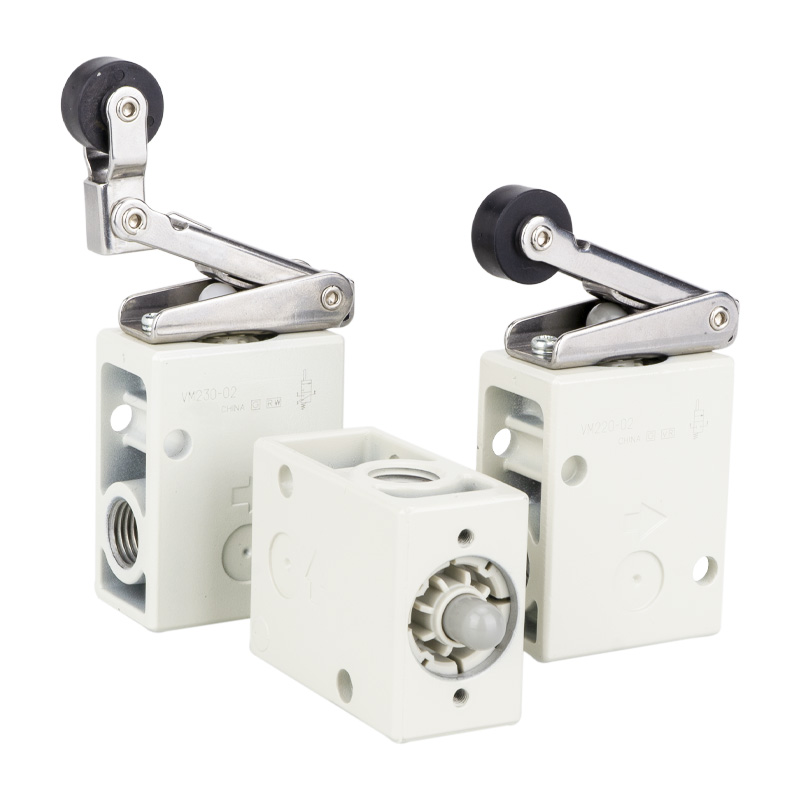

 1. ローラレバータイプ（ストロークリミット検出用、最もポピュラー）

     -- VM231/221: 標準 POM 樹脂ローラーレバー

     -- VM231S/221S: 耐久性の高い耐摩耗性作業条件向けの硬化スチールローラー

     -- VM233/223: ワンウェイアンチリバウンドローラーレバー

  2. ストレートプランジャタイプ

     VM230/220：標準ストレートプッシュプランジャ

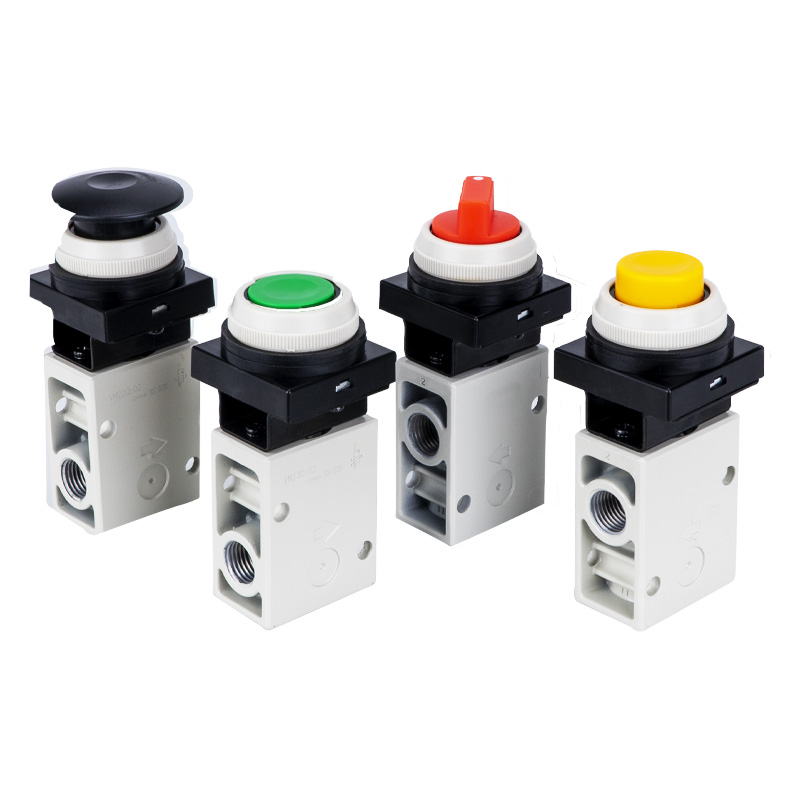

3. 押しボタンタイプ（手動ジョグ操作用）

     -- VM232/222: フラット標準押しボタン

     -- VM232Y/222Y: 緊急停止用の視認性の高い黄色のマッシュルームヘッド

     -- VM232G/222G: 緑色のインジケータ押しボタン

 4. オプションの特殊アクチュエーター

     ヒンジ レバー、トグル レバー、ロック可能なロータリー ノブ、双方向レバー、その他のカスタマイズされたトリガー ヘッド

 型式コードの説明

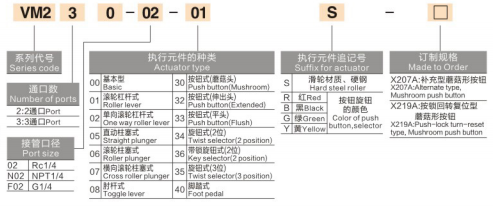

   1. (例：VM231-02-01S)

     -- VM231: 3ポート回路+ローラーレバーアクチュエーター

     -- 02：ポートねじサイズ（Rc1/4=02、N02=NPT1/4、F02=G1/4）

     -- 01: サイドポートレイアウト (00 = ボトムポートレイアウト)

     -- S: 焼入れ鋼ローラー (末尾なし = 標準 POM ローラー)

     -- 色の接尾辞: A= 標準の黒。 Y=黄色いキノコ。 G=緑色のボタン

  2. 共通標準機種

     -- VM231-02-01A：3ポート POMローラ Rc1/4 サイドポート（ユニバーサル汎用モデル）

     -- VM231S-02-01A：3ポート 焼入れ鋼ローラ Rc1/4 サイドポート（重摩耗使用条件）

     -- VM230-02-00A: 3ポート、ストレートプランジャ、ボトムポート

     -- VM232Y-02-01A: 3 ポート、黄色のキノコ緊急停止ボタン、サイド ポート

製品の主な利点

     -- 中高流量性能: Cv=0.87、mini VM1 (Cv=0.11) よりほぼ 8 倍高い流量容量、中流量の空気圧回路に完全に適合

     -- ユニバーサル Rc1/4 ポート: 優れたモデル間互換性を備えたオートメーション機器向けの標準主流ネジサイズ

     -- 信頼性の高いポペットシール: 優れた気密性、防塵性、高速応答、長寿命

     -- デュアル配管レイアウトのサポート: 柔軟な高密度パネル設置レイアウトのためのサイドおよびボトムポートのオプション

     -- アクチュエータを完全にカバー: ローラー レバー、プランジャー、フラット ボタン、マッシュルーム ヘッドを使用して、機械的限界、手動ジョグ、緊急停止のすべてのシナリオをカバーできます。

     -- 耐久性に優れた堅牢な構造: 金属製バルブ本体。 S 接尾辞の硬化スチールローラーは過酷な産業用連続操作用にオプション

     -- 無潤滑設計: メンテナンスの負担が少なく、クリーンで環境に優しい空気回路動作

典型的なアプリケーションシナリオ

     -- 装置のストロークリミット検出：ローラーレバーアクチュエーターによるシリンダー/スライドテーブルの全位置検出

     -- 手動ジョグ制御: 現場での機械の試運転と押しボタンによるパネル操作

     -- 安全緊急インターロック: 空気回路を迅速に遮断するための黄色のマッシュルームヘッド

     -- 治具と治具の切り替え: クランプ/アンクランプ空気圧ループ制御

     -- 自動生産ライン: ワークステーションの位置信号と機械的安全インターロック回路

     -- 包装機械、繊維機械、印刷機械: 高周波機械トリガー制御ループ

選択の比較: VM1 VS VM2 早見表

一文の要約

     SOLH VM2中型メカニカルポペットバルブには、ユニバーサルRc1/4ポート、Cv=0.87の高流量容量、フルレンジの交換可能なアクチュエータ、および両側/底部配管オプションが装備されており、すべての産業用オートメーション空気圧スイッチング回路の標準主流メカニカル制御バルブとして機能します。
