PBM/PBXシリーズ多段真空発生器

PBM / PBX シリーズ ミニ多段マルチエネルギー真空エジェクタ | Piab スタイルの積み重ね可能な真空発生器

ブランド: SOLH by Richge Technology |超薄型積み重ね可能な 2 ステージ ベンチュリ真空発生器

1. 製品概要

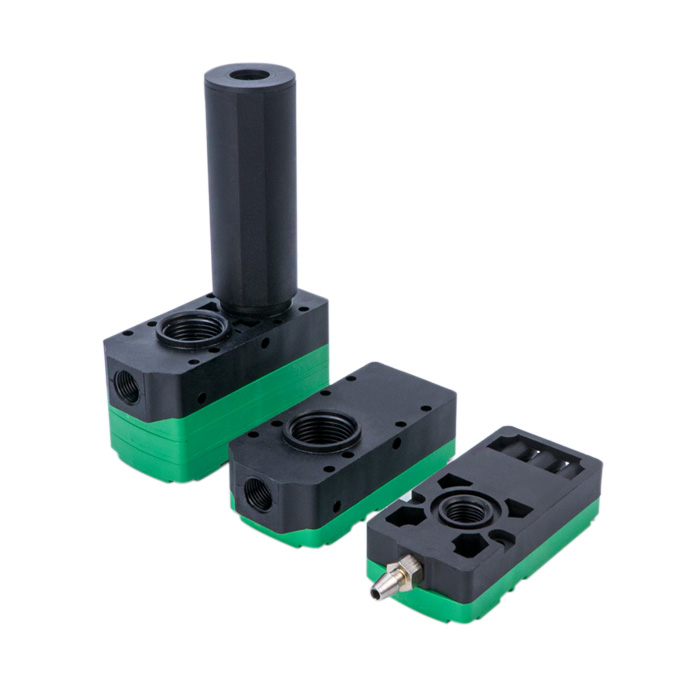

   PBM / PBX は、Piab スタイルの小型 2 段拡散多段真空発生器で、マルチエネルギー真空発生器としても知られています。超薄型軽量ボディを備えたモジュール式スタッカブル設計を採用しています。 PBMは標準内蔵サイレンサータイプ、PBXは複合外部サイレンサータイプです。 3 つの機能バージョンを用意: タイプ A バルブレス、タイプ B 供給バルブ付き、タイプ C フルマルチエネルギー一体型モデル。

  コアの配置: コンパクトな設置面積、少ない空気消費量、大きな吸入流量。複数の吸盤を独立して制御することで、マニホールドの多層スタッキングをサポートします。ロボット EOAT、パレタイジング、発泡吸盤を備えた多孔質ワークピースに最適です。

      • PBM スタンダード ミニ: サイレンサ内蔵、スリムボディ、低騒音、単体または積層に最適

      • PBX X-mini 複合タイプ: 取り外し可能な外部サイレンサーカートリッジ、より高い到達真空度、より大きな流量、より優れた放熱性を備え、ハイサイクル連続運転向けに設計されています。

  サイズグレード：5 / 10 / 20 / 30。数値は真空ポンプの同等定格出力（0.05～0.3kW）を表します。機能バージョン: A 基本バルブレス、B 統合供給バルブ、C フルマルチエネルギーモデル (供給バルブ + 破壊バルブ + 真空圧力検出 + 調整可能な真空破壊スロットル)。

2. モデルのコーディング規則

  例：PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM：サイレンサー内蔵スタンダードミニタイプ

￮ PBX：コンパウンドX-miniタイプ サイレンサーカートリッジ外付

     • 10: サイズコード(5 / 10 / 20 / 30)

￮ 5: 微小流量、微小コンポーネント

￮ 10：小～中流量、3C小型部品

￮ 20: 中流量ベストセラー、カートン、フィルム、フォーム吸盤

￮ 30：大流量・大面積多孔質シートとパレタイジング

     • A/B/C: 機能版

￮ A: バルブレス基本ユニット、発電機本体のみ、外部電磁弁により制御

￮ B: シングルバルブバージョン、内蔵供給ソレノイドバルブ、オプションの一方向圧力保持バルブ、自然真空解放

￮ C: フルマルチエネルギーバージョン、供給バルブ + 真空破壊バルブ + デジタル真空圧力スイッチ + 調整可能なブロースロットル

     • K1: バルブ組み合わせコード、K1 = ノーマルクローズ供給バルブ + ノーマルクローズブレーキバルブ

     • 5/6：コイル電圧：5=DC24V、6=DC12V

     • L/M：リード線仕様

     • FN：圧力スイッチ出力（NPN/PNP、ユニットオプション kPa/inHg）

  注文例：PBM20-C。定義: PBM 標準内蔵サイレンサー、サイズ 20、タイプ C フルマルチエネルギーモデル、統合された供給および遮断バルブ、調整可能な真空遮断および真空検出アラーム。

3. PBM と PBX コアの違い

4. バージョンA/B/Cの機能比較

5. 技術仕様の概要

  供給圧力0.5MPa時の性能

6. 選定ガイド

  PBM または PBX を選択してください

     • ✅ PBM：限られた設置スペース、ロボットEOAT、定期間欠サイクル、突出サイレンサー不要

     • ✅ PBX: 発泡吸盤、多孔質カートン、長時間の連続運転、より高い流量と真空が必要

  バージョンA / B / Cを選択してください

     • ✅ バージョン C マルチエネルギー: ロボットアプリケーション、高速ブローオフリリース + 欠品検出アラーム、外部バルブと配管の削減 (推奨)

     • ✅ バージョンB：限られた予算、ブローオフ真空開放なし、ワーク自重でリリース

     • ✅ バージョンA: 既存の外部電磁弁を使用した固定治具、調達コストが最小

  スタッカブルマニホールド機能（PBM/PBXの主な利点）

     PBM5 は最大 16 層までスタックできます。 PBM10 は最大 12 レイヤーをサポートします。 PBX は同じスタッキング機能を共有します。各層は相互干渉のない独立した真空回路を所有し、1 つのメイン空気供給を共有します。マルチステーション搬送やマルチノズルモジュールに最適です。

     シール材質：NBR（一般条件用）食品グレードまたは酸/アルカリ腐食環境用の FKM。

7. Type C マルチエネルギーモデルの空気圧回路

     エア源→AFCエアフィルタ（オイルミスト禁止）→AR圧力調整器→PBM/PBX-Cエア供給ポート；真空ポート→ZFC真空フィルター→吸盤。 2 本の DC24V 信号線が PLC に接続されます。1 つは真空吸着制御用、もう 1 つは調整可能なブローオフ真空破壊用です。ワークの欠落・落下検出に使用する真空フィードバック信号です。

8. 操作上の注意

     • 空気供給は乾燥して濾過されている必要があり、オイルミスト潤滑装置は禁止されています。油汚れは二段ノズルの詰まりの原因となります。

     • ZFC 真空フィルターは真空パイプラインに取り付ける必要があります。ゴミが溜まるとノズルが詰まりやすくなり、吸引力が低下します。

     • PBX 外部サイレンサー カートリッジは完全に取り付けられている必要があります。取り外すと非常に大きな騒音が発生します。

     • Type C の真空破壊スロットルはゆっくりと調整してください。開きすぎると薄いフィルムや紙のワークが吹き飛ばされてしまいます。

     • マニホールドを複数台積み重ねる場合は、全ユニットの圧力を安定させるため、主エア供給配管を大型化してください。

     • 広い温度耐性。低温条件下で空気源が氷結しないようにしてください。
