ZH‑Dシリーズ 直接配管形真空エジェクタ

ZH‑Dシリーズ 直接配管形真空エジェクタ |単段ベンチュリ直接空気圧接続真空発生器

ブランド: SOLH by Richge Technology |輸入品 ZH シリーズ真空発生器と完全に機械的に交換可能

1. 製品概要

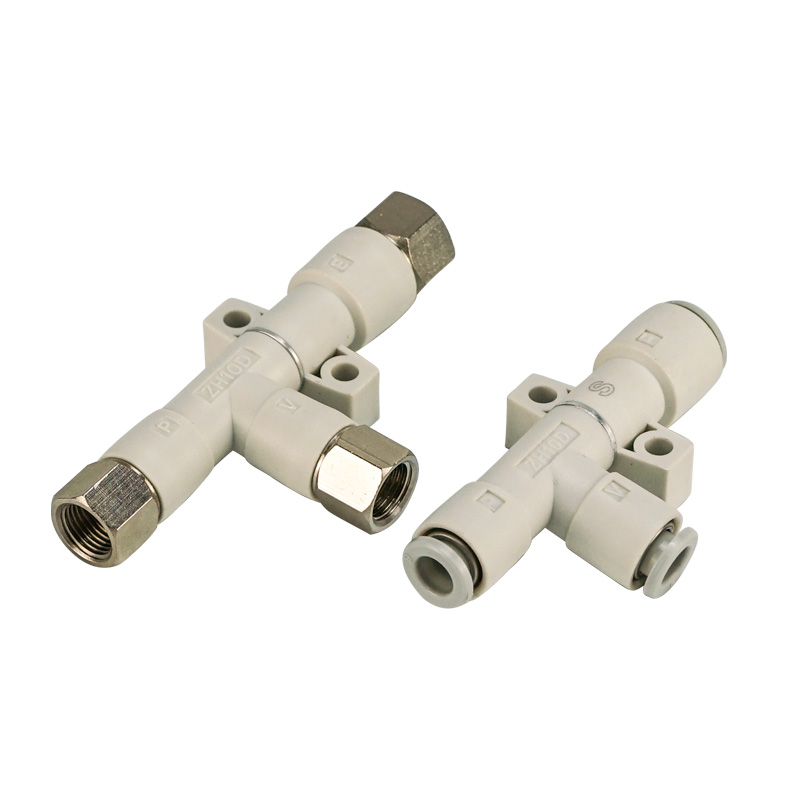

     ZH‑D 直接配管形は一段ベンチュリ真空エジェクタです。 SUP供給ポート、VAC真空ポート、EXH排気ポートの独立した3ポートは外部配管が必要です。本体内部にサイレンサーを内蔵しておりません。一体型樹脂ノズル構造による小型・軽量設計で、輸入品のZHシリーズと完全互換。

  モデルの区別

     • ZH‑D 直接配管形： 外部配管用の 3 つのポート、サイレンサは内蔵されていません。

     • ZH‑B ボックスタイプ: 本体内部にサイレンサーを内蔵しており、供給ポートと真空ポートのみが確保されています。

  2 つのパフォーマンス グレード:

     • S仕様（高真空）： 到達真空度 ‑90kPa、密封された滑らかなワークに最適です。

     • L仕様（高流量）： より低い真空レベルでより大きな吸引流量を実現し、紙、布地、カートンなどの通気性のある多孔質ワークピースに適しています。

  ノズル口径はΦ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mmをカバーします。ワンタッチ継手、G/Rc ねじ、NPT インペリアルねじなど、複数の接続オプションをサポートします。複数の取り付けソリューション: 直接ネジ留め、取り付けブラケット、DIN レール取り付け。ロボットのエンドエフェクターやマルチステーションモジュールのアプリケーションに広く適用されます。

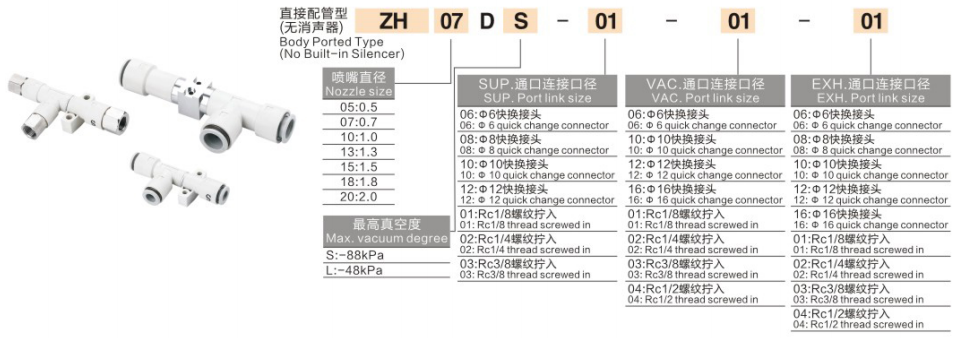

2. モデルコーディングの完全な説明

モデル例:ZH10DSA‑06‑08‑10

     • ZH：真空エジェクタのシリーズコード

     • 10：ノズル穴コード

     • D/B：ボディフォルム。 D = 内蔵サイレンサなしの 3 つの外部ポートを備えた直接配管形。 B = サイレンサー一体型ボックスタイプ

     • S/L：真空特性。 S = 高真空タイプ究極 -90kPa、中程度の吸引流量。 L = 高流量タイプ。 ZH05‑13 究極 ‑48kPa; ZH15‑20 究極の ‑66kPa、通気性のあるワーク向けの大流量

     • A：寸法短縮と軽量化を実現した新世代軽量バージョン

     • ‑06‑08‑10：ポート仕様(SUP‑VAC‑EXH)。 2桁の数字はメートル系ワンタッチ管継手サイズ(06=Φ6、08=Φ8、10=Φ10、12=Φ12)を表します。 F01/F02/F03 G/Rc ネジ用。 N01/N02 NPT インペリアルねじ用。

  注文例：ZH13DSA‑08‑10‑10
     ZH 直接配管形真空エジェクタ、Φ1.3mm ノズル、S 高真空グレード、新 A 軽量バージョン。供給ポートΦ8、真空ポートΦ10、排気ポートΦ10ワンタッチ管継手。

3. コアパフォーマンスの利点

     • 3 つの完全に独立した外部ポート：SUP供給ポート、VAC真空ポート、EXH排気ポートを分離。排気ガスは外部サイレンサーまたは集中排気パイプラインに接続できます。内部のサイレンサースペースの制約を受けず、ロボットのエンドエフェクターとモジュールの統合に適しています。

     • 軽量一体型樹脂ノズル：ノズルと本体を一体成型することで大幅な軽量化を実現し、高速移動するEOATに最適です。新しい A バージョンでは長さと高さが短くなり、重量が最大 74% 削減されました。

     • デュアル真空性能オプション: S 高真空により、ガラス、金属シート、プラスチック ハウジングなどの滑らかなシールされたワークピースが得られます。 L 高流量は、カートン、フィルム、布地、および漏れやすい素材向けの漏れ補償用です。

     • 豊富なポート選択: メートルワンタッチ継手、G/Rc 管用ねじ、NPT インチねじを備え、世界市場の機器に適合します。

     • 多様な取付方法：直接ネジ止め、標準ブラケット、L型ブラケット、DINレール取付により柔軟なレイアウトが可能。

     • オイルフリー動作要件: オイルミスト潤滑は禁止されており、乾燥した濾過された圧縮空気のみが必要です。

4. 標準技術仕様

供給圧力0.5MPa時の性能（ANR）

L-高流量バージョンの場合: 到達真空レベルが低くなり、同一のノズル口径でより高い吸入流量が得られます。

5. ZH‑D VS ZH‑B 比較表

6. ステップバイステップの選択ガイダンス

     • S/L性能選択

 ￮ ✅ S 高真空 (‑90kPa): 鋼板、ガラス、プラスチックハウジング、PCB などの滑らかにシールされたワークピース。漏れが少なく、高い吸着力が必要。

 ￮ ✅ 高流量: カートン、フォーム、フィルム、布地、その他の漏れが発生しやすい通気性のあるワークピースでは、大流量が真空漏れを補います。

     • ノズル口径の選択：吸盤の総吸着面積に応じて選択してください。ノズルが大きいほど吸引流量が増加しますが、空気消費量も増加します。圧縮空気の無駄を防ぐために、大きすぎるノズルを避けてください。

     • ポートタイプの選択：家庭用オートメーション機器用のメートルワンタッチ継手（06/08/10/12）。海外輸出機用のGネジ・NPTネジ。

     • D-typeの排気取扱い上の注意：D-variantにはサイレンサーが内蔵されていません。 EXH 排気ポートは外部サイレンサーを接続する必要があります。そうしないと、騒音が極度に大きくなります。または、排気管を機器キャビネットの外に出すようにしてください。

     • 真空検出ソリューション：ZHシリーズ圧力スイッチ非内蔵の真空エジェクタです。信号フィードバックが必要な場合は、外部 ZSE 真空圧力スイッチを追加してください。

7. 典型的なアプリケーションシナリオ

     • ロボット EOAT アーム端ピッキング: 3C プラスチック部品、PCB、バッテリーシートのハンドリング

     • 包装業界: カートン、フィルム、紙の材料のピックアップ

     • 射出成形ロボットによる小型部品の脱型

     • マルチサクションカップ同期吸着用のマルチパラレル真空モジュール

     • 機器ハウジングの外側に集中排ガスを排出する必要があるオートメーション ステーション

8. 標準空気圧回路図の説明

     ZH‑D直接配管形標準回路：AFCエア源フィルタ（オイルミストユニット禁止）→3/2ソレノイドバルブ→ZH‑DのSUP供給ポート。 VAC 真空ポートは ZFC 真空フィルターを接続し、次に吸引カップに接続します。 EXH排気ポートは、外部サイレンサーや機器外部に引き回された排気ホースを接続します。

9. 操作上の重要な注意事項

     • オイルミストルブリケータの使用は固く禁止されています。油汚れは小さなノズルオリフィスを詰まらせ、吸引力の低下や完全な故障の原因となります。空気源処理にはエアフィルタのみを採用してください。

     • ZFC インライン真空フィルターは真空側に取り付ける必要があります。粉塵の侵入によりノズルの詰まりが発生します。

     • ZH‑D 直接配管形エジェクタの場合、過度の騒音レベルを避けるために EXH 排気ポートにサイレンサを装備する必要があります。

     • 推奨供給圧力：0.4～0.5MPa。 0.6MPa全圧での長期連続運転は推奨しておりません。

     • 真空エジェクターとサクションカップの間のホースの長さを最小限に抑え、パイプラインの体積を減らして真空応答を高速化します。
