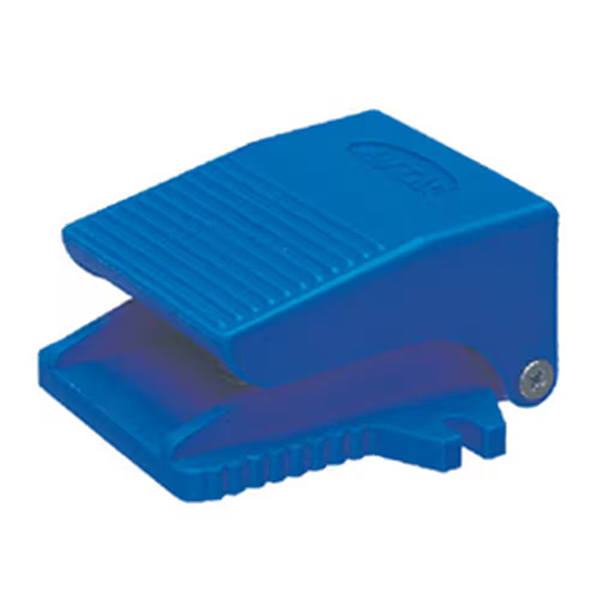

SOLH 3F 空気圧フット ペダル バルブは、AirTAC 対応品と直接交換できる、頑丈なダイカスト アルミニウム 3F バージョンと軽量プラスチック 3FM バージョンで構成されています。自社開発の精密シール技術と自動化された大量生産により、年間大量出荷でも十分なスポット在庫を確保しています。セルフリセットおよびロック モードと IP54 保護を備え、治具のクランプ、単動シリンダ、真空破壊に機能し、機械加工およびオートメーションのクライアントに安定して供給され、潤滑油のない圧縮空気下での高頻度のワークショップ操作に耐える耐摩耗性を備えています。

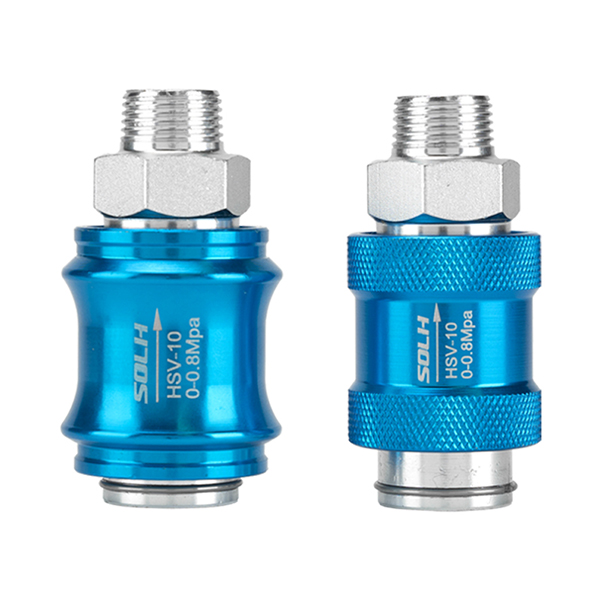

SOLH HSV シリーズ 3/2 ウェイ ハンド スライド空気圧バルブは、インライン スリーブ プッシュプル統合構造を採用しており、主流の AirTAC HSV シリーズの寸法仕様と完全に一致しており、国内の同等品と互換性があります。リターンスプリングを使用せずに設計され、機械的セルフロック位置決めを備えたこのバルブは、軸方向の押し引きによって空気の流れを切り替えます。スリーブを前方に押すと、P 入口ポートと A 作動ポートが接続され、通常の空気が供給されます。後方に引くと吸気口が切断され、ポート A と内蔵の R 排気ポートが自動的にリンクされ、後部のパイプラインとアクチュエーター内の残留圧力が急速に排出されます。これは、空気圧分岐パイプライン専用の安全遮断スイッチとして、また機器のメンテナンス作業に不可欠な圧力リリーフバルブとして機能します。 3 つの標準ポートが構成されています。P はメインの圧縮空気入口、A は下流の空気圧コンポーネントへの出力、そしてバルブ本体の内側に隠された組み込みの R 排気ポートです。 G1/8 から G1 ねじサイズまでをカバーする豊富な仕様が提供され、3 つのねじレイアウト オプション (SF シングル内ねじおよびシングル外ねじ、SS ダブル外ねじ、FF ダブル内ねじ) と組み合わせられます。 PTテーパねじ、G平行ねじ、NPTねじを選択可能で世界の配管規格に適合します。 このバルブは、硬質陽極酸化アルミニウム合金バルブ本体、ステンレス鋼防錆スプール、高性能 NBR ニトリルゴムシールリングで構成されており、定格使用圧力 0 ～ 1.0 MPa 以内のろ過された圧縮空気下で無潤滑運転をサポートし、最大 1.5 MPa の試験圧力に耐えます。押し引き力は18～25Nに制御されスムーズな動作を実現し、メカニカルロック構造により誤接触による位置ずれやエア漏れもなく設定位置をしっかりと保持します。 HSVシリーズは、複動シリンダの正逆切り替えに使用される4HVロータリーハンドバルブとは異なり、パイプラインのオンオフおよび圧力開放専用に設計されています。 追加の取り付けベースを必要とせずに、空気パイプライン内に直列に直接設置できるため、設置スペースを節約できます。機器のオーバーホール前の空気供給の遮断、自動化ツールの主空気回路の安全遮断、真空パイプラインの切り替え、分岐回路の独立した空気源制御などに広く導入されており、メンテナンス中の残留圧力によってもたらされる隠れた危険を効果的に排除し、現場での操作の安全性を保証します。

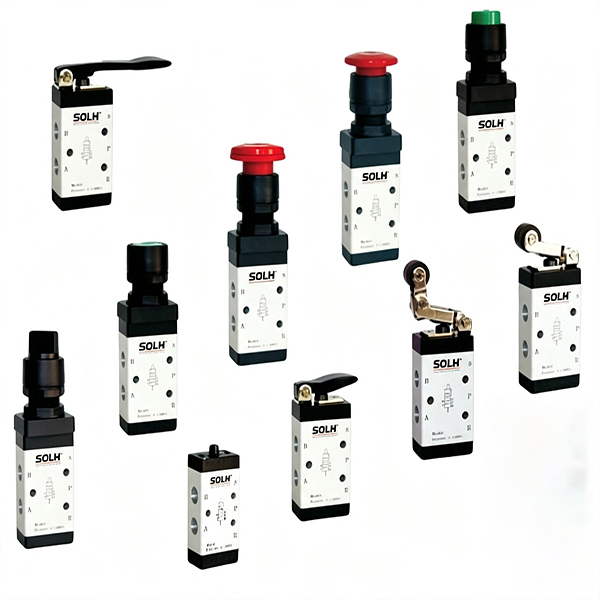

SOLH M5 シリーズ 5/2 方スプリングリターンメカニカル方向切換弁は、製品ラインナップ全体で統一された M5×0.8 細目ネジインターフェースを採用しています。これらのコイルのない空気圧バルブは、外部の機械的作動力のみに基づいて空気チャネルを切り替え、外部の力が取り除かれると内蔵のスプリングによって自動的にリセットされます。これらは、シリンダーストロークリミットの位置決め、インポジションフィードバック信号送信、および自動化機器のローカル手動空気圧スイッチングに広く導入されているコア小型空気圧信号トリガーコンポーネントとして機能します。この完全なシリーズは、機械作動タイプ (プランジャー、ローラー レバー、一方向ローラー) と手動操作タイプ (押しボタン、トグル レバー、マッシュルーム緊急ボタン、ロータリー ロック ボタン) の 2 つの主要なカテゴリをカバーしており、主流の AirTAC M5 シリーズ メカニカル バルブと完全に寸法交換可能で、直接ドロップイン交換が可能です。 標準の 5 ポート レイアウトは、P メイン エア供給入口、小型複動シリンダに接続された A/B 作動ポート、および排気騒音をカットし、外部からの塵埃の侵入をブロックする小型サイレンサの取り付け用に確保されている 2 つの独立した側面排気ポート R1/R2 で構成されています。エア供給背圧の干渉を受けにくいバランススライドスプール構造を採用。軽い外力だけで、超高感度な応答性で安定したバルブ切り替えが可能です。 多様な作業条件に適合するために複数の作動ヘッドがオプションで用意されています。リジッドコンタクト位置決め検出用の M5B ストレート プランジャー、カムとバッフルによってトリガーされる M5R ユニバーサル ローラー レバー、単方向制限誤操作防止用の一方向ローラー M5L、現場での手動ジョグ制御と緊急遮断用のさまざまな手動ボタンとトグル スタイル。硬質アルマイト処理されたアルミニウムのバルブ本体と耐摩耗性のNBRニトリルゴムシールで構成されたこのバルブは、0.05～0.8MPaの濾過された圧縮空気下で無潤滑作動をサポートし、1,000万回のスイッチングサイクルを超える耐用年数を誇ります。 カスタム マルチステーション マニホールド ベース (M5M シリーズ) は、適合するアダプタ、マイクロ サイレンサ、クイック コネクタとともに、集中エア供給およびモジュラー統合設置に利用できます。この 5 ポート M5 シリーズは、3/2 ウェイ S3 パイロットバルブとは異なり、小型複動シリンダを直接駆動したり、パイロット信号を出力してメインソレノイドバルブを作動させることができます。一般的なシナリオには、組立治具の定位置検出、シリンダー移動の自動逆転、現場での手動デバッグ、小規模自動化の空気圧ロジック信号のトリガーなどが含まれます。

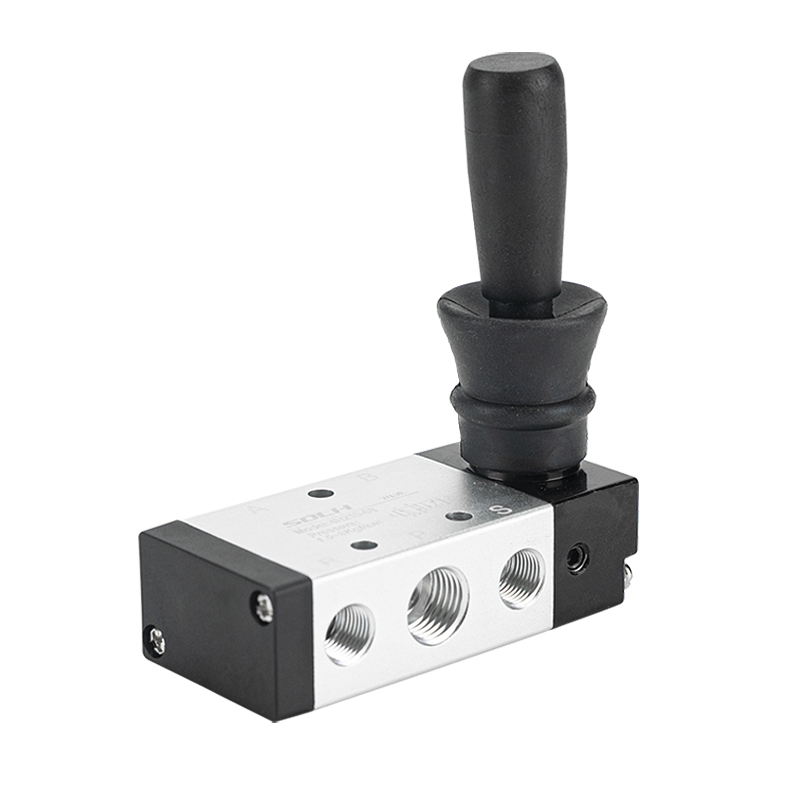

SOLH 4H シリーズ ハンド レバー方向制御弁は、主流の工業規格に従って開発されており、5/2 ポジションおよび 5/3 ポジション構成をカバーしています。電磁コイルや空気圧パイロット信号を必要とせず、手動レバー操作のみで動作するこれらのスプール型手動バルブは、現場での機器の試運転、緊急安全停止、複動シリンダのインチング制御などに広く採用されています。高強度アルミニウム合金ハウジングと精密スプール アセンブリで構成されており、自動スプリング リターンとスチール ボールの機械的ロックという 2 つの位置決め構造がオプションで提供されます。重要なのは、取り付け寸法が 4V ソレノイド バルブおよび 4A エアオペレート バルブと完全に一致しているため、標準の空圧システムで電気、空圧、手動制御モード間の直接交換と柔軟な切り替えが可能です。 5 ポートのレイアウトは国際一般仕様に準拠しています。P はメインの圧縮空気供給入口として機能します。ポート A と B は複動シリンダーの 2 つのキャビティに接続され、伸長と収縮の動きを制御します。 R、Sは標準サイレンサーと互換性のある排気ポートで、排気騒音を低減します。 5/2 ポジション モデルの場合、スプリング リセット バージョンはレバーを放すと自動的にリバウンドし、意図しない連続動作に対して確実な保護を提供します。セルフロックバージョンは、鋼球の位置決めによってスプールの位置を固定し、手動で切り替えるまでラッチされた状態を維持するため、長時間の固定作業状態に最適です。すべての 5/3 ポジション ユニットは、3 つの設定可能なニュートラル モードを備えたデュアル安定ボール ポジショニングを採用しています。クローズドセンター (タイプ C) はすべてのポートを密閉してシリンダをロックし、垂直に取り付けられたアクチュエータの落下を防ぎます。排気センター (タイプ C) は、圧力を逃がすために A/B ポートに通気口を設け、手動テスト中にシリンダーを自由に浮かせることができます。プレッシャーセンター (タイプ P) は、同期クランプと力バランス調整のために両方の作動ポートに圧縮空気を供給します。 ろ過された0.15～0.8MPaの圧縮空気を無潤滑条件で使用すると、バルブは-20℃～+70℃で安定して作動します。利用可能な仕様の範囲は 4H200 ～ 4H400 で、複数のねじオプションがあります。このバルブには電気部品が含まれていないため、火花のない固有の防爆性が特徴で、可燃性、粉塵の多い、リスクの高い生産現場に最適です。これらは、パネルの取り付けとベースの設置をサポートしており、生産ラインの手動試運転、緊急の空気圧回路の遮断、安全インターロック ループ、および自動制御バルブの改造交換に頻繁に適用されます。

SOLH 3L シリーズ 3/2 方向ハンドプル方向制御バルブは、自動スプリングリターンを備えたデフォルトの常閉 (NC) 構造を備えた標準業界仕様に従っています。この手動空気圧バルブは、単純な軸方向のプッシュプル ハンドルの動きによって操作され、電気部品や空気圧駆動信号を必要としないため、空気圧回路用の本質安全な手動スイッチング コンポーネントとなります。単動シリンダの作動、回路のオンオフ切り替え、インチング試運転、および安全インターロック システムに広く導入されており、特にフィールド デバッグ、緊急遮断、爆発が起こりやすい作業環境に最適です。 3 ポート レイアウトは世界共通の業界標準に準拠しています。P はメイン圧縮空気入口、A は単動シリンダを接続する作動出力ポート、R は排気騒音を低減する標準サイレンサーと互換性のある排気ポートです。通常のリリース状態では、内蔵リターンスプリングが精密スプールを押して P インレットを密閉します。ポート A は圧力を逃がすために R にリンクし、閉じた安全な状態を維持します。ハンドルを手動で引くと、スプールが移動して P ポートと A ポートが接続され、シリンダーが動きます。開放後はスプリングにより瞬時にバルブがリセットされ、エアの吸入を遮断し残圧を排出し、意図しない連続運転を防止します。 このバルブは、堅牢なアルミニウム合金ハウジングと低摩擦の精密スプールで構成されており、安定したシール性能で無潤滑運転をサポートします。コンパクトな 3L100 から頑丈な 3L400 までの 4 つのサイズ グレード。カバーねじ仕様は M5、G1/8、G1/4、G3/8、G1/2。 PT、NPT、および G ネジのオプションは、世界的な設置需要を満たすために利用可能です。このバルブはパネル取り付けとベース取り付けをサポートしており、3A 空気作動バルブと同一の取り付け寸法を共有しているため、手動制御モードと空気圧制御モードの間でシームレスな切り替えが可能です。電気部品を一切使用しないため、可燃性、粉塵、湿気の多い作業場に適した火花のない動作を実現し、手動クランプ、排出シリンダー制御、機器メンテナンスの安全ロックアウト、および 3A パイロット バルブと組み合わせた手動空気圧ロジック制御システムに一般的に使用されます。

SOLH 4A シリーズ 5/2 方向および 5/3 方向空気操作方向制御バルブは、古典的な 4V 電磁ソレノイド バルブ シリーズの完全な空気式対応品です。このバルブは、内部にコイルや電気部品を使用せず、外部の空気圧制御信号によって完全に駆動され、固有の防爆安全性を実現し、非電気空気圧ループ、爆発性危険区域および安全インターロック システムの中核制御ユニットとして機能します。高精度のスプール構成と堅牢なアルミニウム合金ハウジングを採用し、4V シリーズと同一の設置寸法と流量特性を共有し、電気駆動と全空圧制御方式の間でシームレスな直接交換やアップグレードが可能です。 標準の 5 ポート レイアウトは、業界共通の仕様に従っています。P はメイン空気供給入口、A と B は伸縮調整用の複動シリンダの 2 つのチャンバーに接続された作動ポート、R と S は動作騒音を低減する標準サイレンサーと互換性のある排気ポートです。 5/2ウェイのラインナップでシングル空圧制御とダブル空圧制御のオプションを用意しています。シングルエア制御モデルは、制御エア信号を受信すると切り替わり、制御圧力がなくなると内蔵スプリングによって自動的にリセットされ、フェールセーフ保護を提供します。ダブルエア制御タイプはリターンスプリングを備えておらず、制御エアが切断された後も現在のスプール位置を永続的にロックするため、制御エアを継続的に入力しなくても、長時間の位置決めと圧力保持をサポートします。 5/3 ウェイ バージョンは、3 つの選択可能なニュートラル構成を備えたダブル エア駆動のみです。クローズド センター (タイプ C) はすべてのポートを密閉してシリンダをロックし、垂直落下を防ぎます。排気センター (タイプ E) は、圧力解放と手動試運転のために A/B ポートを大気に開放します。プレッシャ センター (タイプ P) は、同期クランプと力バランス調整のために両方の作動ポートに圧縮空気を供給します。 使用圧力0.15～0.8MPaの濾過済み圧縮空気に適しており、シリーズ全体が無潤滑運転に対応し、-20℃～+70℃の温度範囲で確実に作動します。化学工場、塗装作業場、鉱山、その他の爆発の危険性のある環境に広く適用されており、機械式バルブ、手動式バルブ、エアパイロットバルブと連携して、複動シリンダー用の完全な全空気圧ロジック制御システムを構築します。

SOLH 3A シリーズ 3/2 方向外部空気操作方向制御弁は、主流の業界標準に従って製造されています。このシリーズは、電磁コイルを一切使用せずに空気圧信号入力によって完全に駆動され、単動空気圧シリンダの伸長、収縮、および圧力保持を制御するように設計されています。これは、完全電気を使用しない空気圧回路、危険な爆発性雰囲気、およびフェールセーフ産業機械にとって重要な安全制御要素として機能します。 標準の 3 ポート レイアウトは、世界的な工業定義に従っています。P はメイン圧縮空気供給入口、A は単動シリンダに直接接続された作業出口、R は圧力解放と迅速なスプリング リセット用の排気ポートです。 2 つの制御構成が利用可能です。シングル空気圧制御モデル (3A×10) は、外部空気信号を受信すると切り替わり、制御空気信号がなくなると内蔵スプリングによって自動的にリセットされ、フェールセーフなリセット性能を保証します。ダブルエア制御タイプ（3A×20）はラッチングスプール構造を採用しており、制御エアが遮断された後もバルブの位置を永続的にロックし、長期間のクランプと位置決めを維持します。 このバルブは、高強度アルミニウム合金のバルブボディと精密加工されたスプールで構成されており、0.15～0.8MPaの使用圧力範囲内で濾過精度40μm以上の濾過された圧縮空気下でのオイルフリー動作をサポートします。ミニチュア 3A100 からヘビーデューティ高流量 3A400 までの 4 次元仕様は、M5 ～ G1/2 ねじ接続をカバーし、海外プロジェクトでは NPT ねじもオプションです。このバルブは内部電気部品がないため、本質的な防爆性能を備えており、可燃性、粉塵、湿気の多い作業環境に最適です。ランダムなマルチアングル設置とモジュラーバルブバンクのマニホールドアセンブリをサポートしており、ワーククランプ機構、空気圧安全インターロックシステム、長時間の位置決めステーションに広く導入されています。
