TRシリーズ 二軸シリンダ | JIS規格高剛性両ロッドシリンダ

ブランド: SOLH by Richge Technology

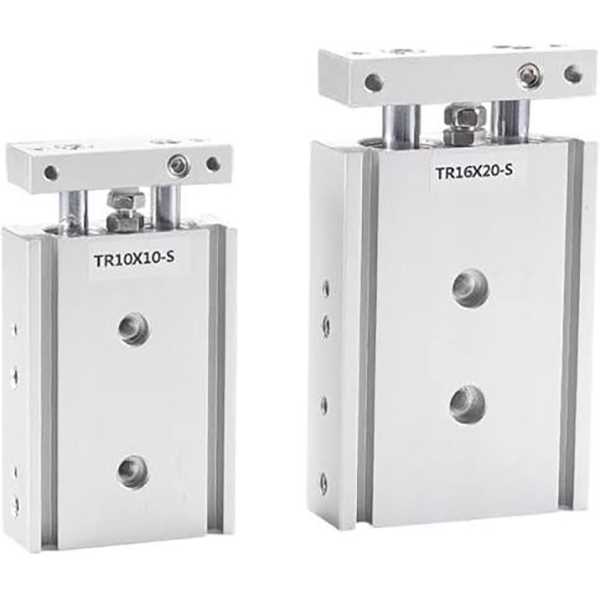

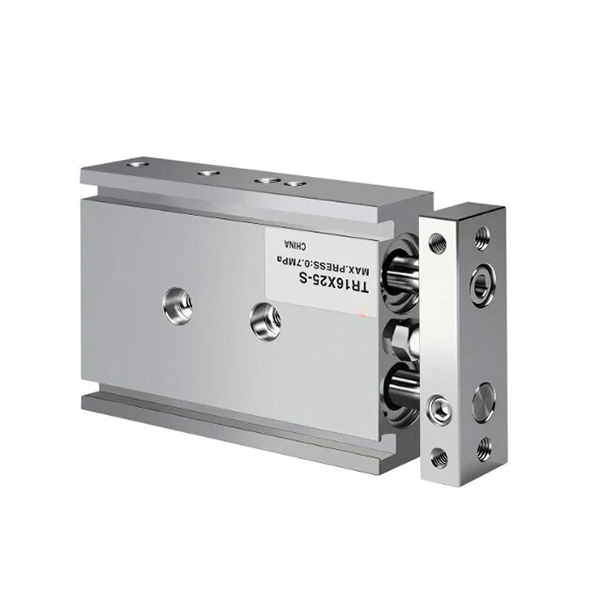

製品概要とコア構造

     SOLH TRシリーズは、単ピストン両ロッド、滑り軸受の案内構造を採用したJIS規格二軸シリンダ（非複ピストンツインシリンダ）です。超高剛性、優れた耐ねじれ性能、強力な横荷重耐性を備え、3面のフレキシブルな取付と精密なストローク調整をサポートします。高精度のガイド要件に合わせて設計されたこのシリンダは、精密位置決め、ワークピースのプレス、材料移送、ワークピースのブロックなどの自動化プロセスで広く使用されており、標準的なオートメーションステーション向けの信頼性の高い重荷重ガイドソリューションとして機能します。

1. 主要な構造的利点

• 高剛性シンクロ両ロッド構造: シングルピストンと 2 本の平行な剛性ピストンロッドが装備され、拡張されたスライドベアリングブッシュと一致します。デュアルロッド同期駆動設計により、振れゼロ動作と回転防止精度±0.1°～±0.2°を実現し、ロッドの振れを効果的に排除し、安定した直線運動を保証します。

• 調整可能なバッファリングとストロークの微調整: 内蔵のフロント調整可能なゴム製衝突防止パッドは、正確なストロークの微調整とソフトなバッファリングをサポートし、リアの固定バッファと連携して動作衝撃、振動、騒音を軽減し、頻繁な往復作業条件に適応します。

• 柔軟な取付・配管設計: 底面、上面、側面に設けられた取付穴により、3方向への柔軟な設置が可能です。オプションの両側配管レイアウトにより、さまざまな機器構造に最適なエア回路配置を実現します。標準のサイドスイッチ溝により、追加のブラケットなしで磁気スイッチを直接取り付けることができます。

• 標準的な磁気構成：内蔵磁気リング（末尾S）によりストローク位置検出が可能です。非磁性バージョンは、さまざまな機能要求を満たすための特別な干渉に敏感なシナリオ向けのオプションです。

2. CXS / CXSJ シリーズとの主な違い

• TRシリーズ：単シリンダの標準推力を備えたシングルピストンダブルロッド構造で、全体の剛性が高く、重荷重たわみ防止性能に優れており、高剛性ガイドやロングストローク重荷重シナリオに最適です。

• CXS/CXSJシリーズ: デュアルピストンダブルロッド構造で推力が2倍で、低摩擦でスムーズな高速動作が特徴で、高速ピックアンドプレースや高推力ショートストローク作業条件に適しています。

コアサブシリーズの分類（ロッドタイプと取付形式）

TR シリーズは 3 つのコア サブモデルをカバーしており、標準のユニバーサル、双方向同期、および超コンパクトな設置シナリオを完全にカバーし、多様化する自動化レイアウトの需要に対応します。

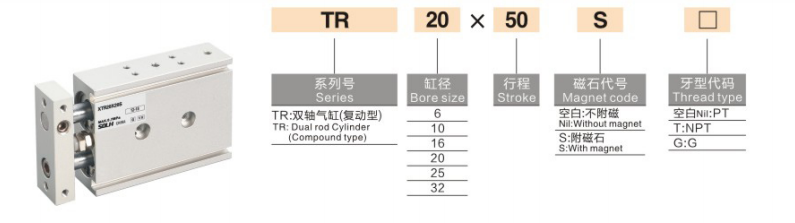

完全なモデル命名規則

型式例：TR20×50S

1. ネーミングコードの定義

1. シリーズコード：TR（標準片ロッド）/TRW（両通しロッド）/TRJ（コンパクトタイプ）

2. ボアサイズ: 6 / 10 / 16 / 20 / 25 / 32mm (JIS規格内径全範囲)

3. 標準ストローク: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (最大ストローク: 200mm)

4. 磁気リングの構成: S = 内蔵磁気リング (磁気スイッチ取り付け可能、デフォルト標準); Sなし = 非磁性タイプ（特別にカスタマイズされ、ほとんど使用されない）

5. ポートねじの種類: デフォルトの PT (Rc) スレッド。オプションの G ネジ (接尾辞 G) / NPT ネジ (接尾辞 T)

6. 磁気スイッチ: オプションの D-M9B、D-A93、CS1-J、CS1-G およびその他のユニバーサルモデル、ブラケットなしで側面の予備溝に直接取り付けられます

一般的な標準技術パラメータ

（標準試験条件：常温20℃、乾燥空気）

• 動作モード：複動単ピストン駆動

• 使用圧力範囲：0.15～1.0MPa（φ6ボア：0.2～1.0MPa）

• 耐圧力：1.5MPa

• 周囲温度：-20℃～70℃（氷結しない使用環境）

• 動作速度: 30~500mm/s

• 回り止め精度: ±0.1° (内径 ≥16mm、高精度); ±0.2°（φ6/φ10小穴）

• バッファモード: フロント調整ゴム衝突防止パッド + リア固定ゴムバッファ (エアバッファオプションなし)

• 配管接続口径

￮ φ6・φ10：M5×0.8

￮ φ16・20・25・32：PT1/8(Rc1/8)

• 取付・配管: 3面実装(下面/上面/側面)、オプションの両面配管レイアウトにより柔軟なレイアウトに対応

理論推力・張力データ（@0.5MPa、単位：N）

標準的な単シリンダー推力出力を備えたシングルピストン構造で、重いガイドシナリオでも安定して信頼性が高くなります。

クイックセレクションガイド

1. 要求される推力と剛性: ダブル推力出力と高速ピックアンドプレースタスクには CXS/CXSJ を選択してください。高剛性ガイド、耐重荷重性、ロングストロークの安定動作にはTRシリーズをお選びください。

2. 設置スペースの適応：超小型狭スペースにはCXSJ、従来のコンパクトスペースにはCXS、標準スペースやロングストロークの重荷重シナリオにはTRを推奨します。

3. ロッドタイプの選択：一方向直線運動用の標準的なTR片端ロッドを採用しています。両側取り付けおよび双方向同期動作には、TRW ダブルスルーロッドを選択してください。

4. 位置検出構成：ストローク位置検出が必要な場合は、磁気リング内蔵（TRxx×xxS）の末尾Sを選択してください。

一文の要約

     JIS規格二軸シリンダSOLH TRシリーズは、高剛性、精密な回り止め性能、強力な横荷重耐性を実現し、多彩なロッドタイプとコンパクトバージョンを取り揃えており、高精度案内、長ストローク、重荷重の自動位置決め・搬送ステーションに最適なソリューションです。
