CKG1（CKP1）シリーズ クランプシリンダ |耐磁スイッチ付ロッドマウント型高耐久シリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主な構造の違い

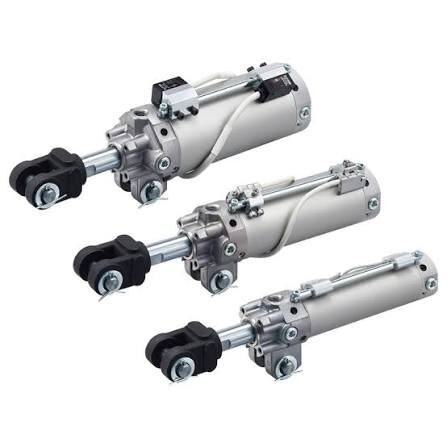

     SOLH CKG1/CKP1 シリーズは、溶接や強力な磁気干渉環境向けに特別に設計されたロッド取り付け型の頑丈なクランプシリンダです。内径φ40/50/63mm、標準ストローク50mm～200mmをラインナップし、3方向取付​​に対応した独自の耐強磁界用マグネットスイッチを搭載しています。コンパクトで軽量な構造、強力な磁気干渉下での安定した動作、重いクランプ力、調整可能な動作速度を特徴としており、アーク溶接/スポット溶接治具、工作機械の固定、および自動重荷重クランプステーションに完全に適用できます。このシリーズは、標準の内蔵磁気リングを備えた CKG1 と、さまざまな耐磁要件に対応する高出力の内蔵磁気リングを備えた CKP1 の 2 つのモデルに分かれています。

1.1 シリーズの機能分割

     • CKG1（標準磁気リング）: D-P3DWA / D-P4DW 耐磁スイッチと一致します。通常の強力な磁気環境やアーク溶接の防沫シナリオに適しています。オプションの防沫コード: -XC88 / -XC89 / -XC91 は、従来の溶接ステーションにコスト効率が高く安定した耐干渉性能を提供します。

    • CKP1（ハイパワー磁気リング）：強化された内蔵強力磁気リングを搭載し、D-P79WSE / D-P74L / Z高級耐磁スイッチと互換性があります。より強力な耐磁気干渉機能とより安定した信号誘導を提供し、高磁場および高周波溶接作業条件に最適です。

1.2 独自のロッドマウント構造

     マグネットスイッチ取付ロッドをピストンロッド側に一体設計しており、上・左・右の3方向取付​​に対応しています。埋め込みレイアウトにより、治具の干渉や機械的衝突が回避され、コンパクトな溶接治具レイアウトでも柔軟な配線と安定した信号検出が保証されます。

1.3 コンパクトなアップグレードと交換可能な設計

     シリンダーボディ構造の最適化により、CKP1-40モデルで全長を7mm短縮し、総重量を7％軽量化しました。 φ63-150mmモデルの重量はわずか1.82kgです。従来の旧タイプCK1シリーズと取付寸法を完全互換し、器具構造を変更することなく直接置き換え・アップグレードを実現します。

1.4 耐久性と耐久性に優れたパフォーマンス

     両方向エアバッファを標準装備した複動双方向制御構造を採用し、安定したクランプ・リリース動作を実現します。ピストンロッドには硬質クロムメッキ処理を施し、シリンダーボディには硬質アルマイト処理を採用し、優れた耐摩耗性、耐衝撃性を実現しました。オイルフリー設計により、メンテナンスの手間が少なく、クリーンな環境や過酷な溶接作業条件に適応します。

2. 完全なモデル命名規則と注文例

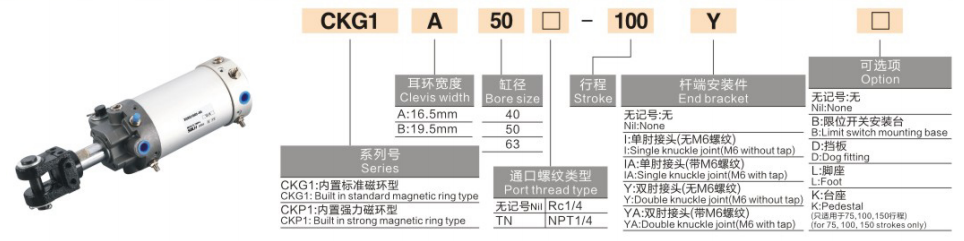

  1. 代表的なモデル例：CKG1A63-50YZ-P4DWL、CKP1B40-75Z-P79WSE

 2. 標準注文例

     • CKG1 標準磁気構成：CKG1A63-50YZ-P4DWL（標準マグネットリング、アイ幅16.5mm、内径φ63、ストローク50mm、ロッド取付形、P4DWL耐磁スイッチ付）

     • CKP1 高出力磁気構成：CKP1B40-75Z-P79WSE（高出力マグネットリング、強力アイ幅19.5mm、ボアφ40、ストローク75mm、ロッド取付形、P79WSE高級耐磁スイッチ付）

3. 一般的な技術パラメータ (20℃、0.5MPa 標準状態)

  3.1 基本仕様

     • 動作モード：複動形（クランプ・リリース双方向制御可能）

     • 使用圧力範囲：0.05～1.0MPa；耐圧力：1.5MPa

     • 周囲温度：-10℃～60℃（マグネットスイッチ付き） -10℃～70℃（スイッチなし）

     • ピストン作動速度: 50~300mm/s (ねじ速度規制、シリンダー本体が突出していない場合)

     • バッファモード: 標準のダブルエンドエアバッファ。オプションの強化されたダブルエンド エア バッファ (-X1515)

     • 潤滑モード：オイルフリー動作

     • 磁気スイッチ機能：専門的な耐強磁場設計、専用の3方向ロッドマウント設置

3.2 理論クランプ力（単位：kN @0.5MPa）

3.3 製品質量（単位：kg @100mmストローク）

4. 耐強力磁気スイッチマッチング（ロッドマウントタイプの最大の利点）

     設置と環境上の利点: 統合されたスイッチロッド構造により、任意の 3 方向の取り付けがサポートされ、溶接スラグの蓄積や治具の機械的干渉を効果的に回避します。マッチングスイッチはプロフェッショナルな防滴・防塵設計を採用し、安定した信頼性の高い信号出力で過酷で複雑な溶接作業環境に完全に適応します。

5. 典型的なアプリケーションシナリオ

     • 溶接治具ステーション: アーク溶接およびスポット溶接ワークのクランプ、防滴位置決め、溶接ツールの固定に特化しています。プロフェッショナルな耐磁性および耐スプラッシュ設計により、強力な磁気環境での溶接における信号のドリフトや故障の問題を解決します。

     • 工作機械およびマシニングセンター：重荷重ワークの固定、金型のクランプ、ショートストロークの精密位置決めに適用します。高いクランプ力と優れたたわみ防止能力により、安定した加工公差を実現します。

     • 自動化された頑丈なステーション: 重量パレットのクランプ、移動制限、反転機構の位置決めに適しています。強力な耐環境干渉性を備え、一貫した安定したサイクル動作を実現します。

     • 強磁場の作業エリア: 電磁石と一致するステーション、高周波モーターの近くのクランプ、強力な磁気干渉ゾーンでの位置決めに最適です。専用の耐磁スイッチは、100% 信頼性の高い位置信号を保証します。

6. CKG1 と CKP1 シリーズの簡単な比較

7. 3ステップクイック選択ガイド

   1. チューブ内径の選定：実際のクランプ荷重に基づいてチューブ内径を選定してください。理論上のクランプ力 ≥ 実際の荷重 × 1.5 安全率というルールに従ってください。軽荷重用はφ40、中荷重用はφ50、重荷重用はφ63となります。

   2. ストロークの選択：標準ストロークは50mm～200mmです。クランプ動作時の機械的干渉を防ぐため、ワークの高さに応じて 5 ～ 10 mm の余分なストロークマージンを確保してください。

   3. 構成の一致

￮ 磁気リング&スイッチ: 通常の溶接環境では CKG1 + P4DW を選択します。高周波および高干渉の溶接ステーションには CKP1 + P79WSE を選択してください。

￮ アイ幅仕様: C=12.5mm 狭い設置スペースに対応。標準的な一般用途の場合は A=16.5mm。重荷重クランプシナリオでは B=19.5mm。

一文の要約

     SOLH CKG1/CKP1 シリーズ ロッド取り付け型ヘビーデューティ クランプ シリンダは、溶接業界向けのプロフェッショナルな耐磁性空気圧ソリューションで、3 方向スイッチの取り付け、オイルフリー操作、標準エア バッファ、交換可能な取り付けサイズを備えています。 CKG1 はコスト効率の高い耐 AC 磁気性能を提供し、アップグレードされた CKP1 は優れた AC/DC 耐干渉機能を提供します。どちらも複雑な強力な磁気や溶接環境での安定した強力なクランプに最適です。
