ACKシリーズ アングルシリンダ | 90°/180°回転＆下向きクランプ 2in1シリンダ

ブランド: SOLH by Richge Technology

製品概要と主要な構造的特徴

     SOLH ACKシリーズは、90°/180°回転と下向きの直線クランプ動作を統合した高性能2-in-1アングルシリンダです。内径φ25mmからφ63mmまでをカバーし、本格的な3本ガイド溝構造を採用し、高精度で偏心荷重に強いです。オプションの片面/両面プレッシャープレートと左右の回転方向により、多様な器具レイアウトに完全に適応します。 ACK シリンダは、高い剛性、長い耐用年数、重荷重のクランプ能力を備えており、自動ツーリング、溶接位置決め、スタンピング固定プロセスにおけるスペースが限られたワークピースのクランプ ステーションに広く使用されています。

1. 回転とクランプの複合動作

• 標準的な作業手順：後退→90°/180°左右回転→下方向クランプ時は前進

• リセットシーケンス：後退してクランプを解除 → 逆回転 → 前進してリセット

• 高精度位置決め：標準回転角90°、±1.5°の高精度。オプションの180°回転タイプにより、ワークの位置決めを繰り返し確実に行うことができます。

2. 高剛性＆長寿命化

• 3ガイド溝構造: 最適化された 3 方向ガイド設計により、優れた動作安定性、高いガイド精度、強力なたわみ防止機能が実現し、クランプ時の偏心荷重に効果的に抵抗します。

• 高強度素材構成：ピストンロッドは熱処理加工を施した特殊合金鋼を採用し、耐摩耗性と耐久性に優れています。シリンダーボディには硬質アルマイト処理を施し、耐食性と構造剛性を向上させています。

• プレミアム輸入シール：複雑な作業条件への適応性に優れた輸入シール材を採用し、空気漏れを効果的に低減し、シリンダー全体の耐用年数を大幅に延長します。

3. 柔軟な設置と多様な構成

• オプションのプレッシャープレートのタイプ：幅狭ワーク用ACK片面加圧板。 ACKDの幅広ワーク用両面加圧板で、多様なワーククランプ要求に対応します。

• 回転方向の調整可能: さまざまな現場ステーションのレイアウトに合わせて、L (反時計回り左回転) および R (時計回り右回転) をオプションで選択できます。

• ユニバーサル取り付け設計：直接固定用の底面貫通穴を4ヶ所装備しており、フランジ取付にも対応しています。予備の標準スイッチ溝により、位置検出用の磁気スイッチを簡単に取り付けることができます。

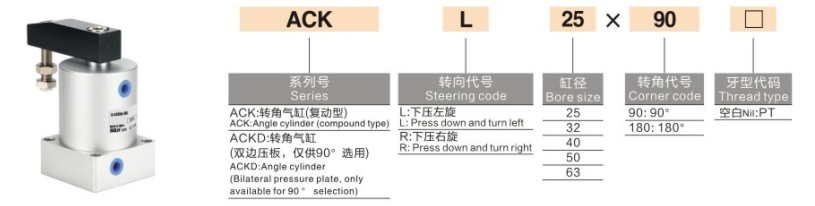

完全なモデル命名規則と注文例

1. 代表的なモデル例：ACKL25-90、ACKDR40-90

2. 標準注文例

• 片面左回転90°：ACKL25-90（穴φ25、左回転、標準角度90°）

• 両面右回転90°：ACKDR32-90（φ32ボア、両面プレート、右回転、角度90°）

• 大口径高耐久タイプ：ACKL63-90（最大内径φ63、左回転、90°重荷重クランプ用）

一般的な技術パラメータ (20℃、0.5MPa 標準状態)

1. 基本仕様

• 動作モード：複動複合運動（回転＋下方向クランプ）

• 使用圧力範囲：0.15～1.0MPa；耐圧力：1.5MPa

• 周囲温度：-20℃～80℃

• ピストン作動速度: 50~200mm/s

• 回転角度: 90° (標準); 180° (オプション)

• 標準クランプストローク: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. 理論クランプ力（単位：N @0.5MPa）

3. 製品質量（単位：kg @90°標準タイプ）

典型的なアプリケーションシナリオ

• 工作機械および溶接治具: ワークの位置決めクランプ、溶接固定、スタンピングステーションの移動防止に最適です。統合された回転とクランプの 2-in-1 アクションにより、機械構造が簡素化され、設置スペースが節約されます。

• 電子・精密部品加工：パレットのクランプ、治具の固定、微小精密部品の位置決めに適しています。高い位置決め精度と低発塵を特長としており、厳しい精度とクリーン度の要件を満たします。

• 自動転送機構: ロータリーテーブルのリミット、フリップ機構の位置決め、ショートストロークのクランプステーションに広く適用され、安定したスムーズで再現性のある複合運動パフォーマンスを実現します。

• 強力な固定作業条件：強力なクランプ力と優れた耐偏心耐荷重により、重量ワークのクランプ、金型の固定、高負荷の精密位置決めのシナリオに完全に適応します。

3ステップクイック選択ガイド

1. チューブ内径の選定：実際のクランプ荷重に応じてチューブ内径を選定してください。理論上のクランプ力 ≥ 実際の荷重 × 1.5 安全率を確保してください。重負荷の使用にはφ40以上の穴径を優先してください。

2. ストロークの選択：標準クランプストロークは12mm～30mmです。動作中の機械的干渉を避けるため、ワーク高さに応じて 3 ～ 5 mm のストローク余裕を確保してください。

3. 構成の選択

￮ プレッシャープレートタイプ: 幅の狭いワークにはACK片面プレートを選択してください。幅広ワークにはACKD両面プレートをご選択ください。

￮ 回転方向：実際の局配置や機械的干渉状況に応じて、L左回転またはR右回転を選択してください。

一文の要約

     SOLH ACKシリーズアングルシリンダは、高精度3ガイド溝構造を採用し、90°/180°回転と下向きクランプの一体化に対応しています。オプションの片面/両面プレッシャープレート、柔軟な左右回転、優れた重荷重たわみ防止性能を備え、スペースに制約のあるさまざまな自動治具ステーション向けの高剛性で長寿命のクランプ ソリューションです。
