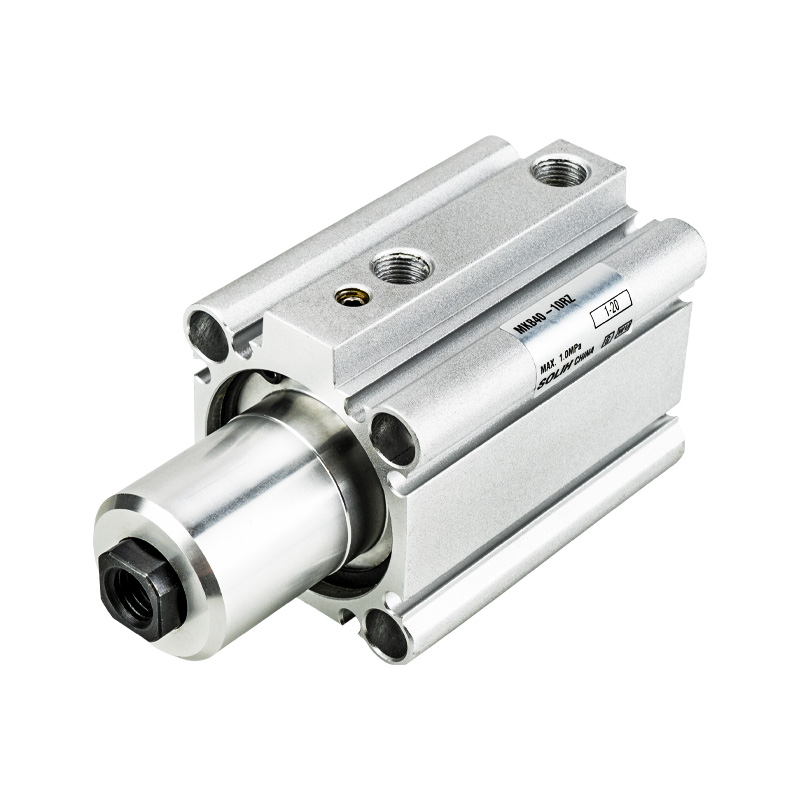

ロータリークランプシリンダ MKシリーズ | 90°回転＆リニアクランプ一体型エアシリンダ

ブランド: SOLH by Richge Technology

製品概要と主要な構造的特徴

     SOLH MKシリーズは、90°回転と直線クランプ動作を統合した標準的な2-in-1ロータリークランプシリンダです。内径φ12mm～φ63mmまでをカバーし、標準クランプストローク5mm～50mmまで対応します。超コンパクトな設置、3 倍にアップグレードされた許容慣性トルク、4 側磁気スイッチの取り付け、およびオプションの左右回転を特徴とするこのシリンダは、ワークピースの位置決め、クランプ、固定のためのスペースに制約のある自動ステーションに最適で、標準の自動治具システムの中核となる空気圧コンポーネントとして機能します。

1. 回転とクランプの複合動作

• 作業シーケンス：収縮→左右90°回転→伸長してクランプします。逆シーケンス: クランプを解除するために後退 → 逆に 90° 回転 → リセットのために伸長します。

• 高精度位置決め: 回転角90°固定、公差±5°で、優れた回転防止性能と信頼性の高い繰り返し位置決め精度を実現します。

2. アップグレードされた高耐荷重

• 3倍の高い慣性トルク: 新しいアップグレードされた MK シリーズは、許容慣性トルクを 3 倍に高め、従来の MK2 シリーズの重負荷性能に匹敵し、高速動作や大きな慣性ワークピースのクランプシナリオに完全に適応します。

• 強力なクランプ力：最大口径φ63モデルは0.5MPaで最大12.4kNの強力なクランプ力を発揮し、重荷重用途でも安定した強固なクランプを実現します。

3. コンパクトボディ＆フレキシブルな多方向設置

• スリム＆短縮構造：従来のMK2シリンダに比べて全長が3～10mm短い極薄ボディ設計により、狭くコンパクトな装置レイアウトのスペース利用率が大幅に向上します。

• マルチサイドスイッチの取り付け：4面マグネットスイッチ取付対応（2面のみφ20/φ25）。埋め込みスイッチ設計により、外部への露出や干渉が回避され、柔軟で整然とした回路レイアウトが可能になります。

• ユニバーサルな取り付け方法：貫通穴と両端ねじ穴を備え、直接固定取付とフランジ取付に対応し、さまざまな組立要件に対応します。

4. 信頼性と耐久性のあるパフォーマンス

• 安定したバッファリング：両側のゴム緩衝材を備えた複動構造により、動作衝撃、振動、運転騒音が効果的に低減され、長期安定したサイクル動作が可能になります。

• オイルフリー動作：プロ仕様のオイルフリー潤滑設計を採用しており、粉塵のないクリーンな作業環境に適しています。

• 標準的な磁気構成: 磁気リングを内蔵しており、磁気スイッチの取り付け溝が確保されており、ストローク位置の検出に便利です。

完全なモデル命名規則と注文例

1.代表的なモデル例：MKB20-10RZ、MKB40-20LZ-M9BW

2.標準注文例

• 標準右回転：MKB25-15RZ（ボアφ25、ストローク15mm、右回転、スイッチなし）

• デュアルスイッチによる左回転：MKB32-20LZ-2S（ボアφ32、ストローク20mm、左回転、デュアルポジションスイッチ）

• 大口径高耐久タイプ：MKB63-50RZ（内径φ63、最大ストローク50mm、右回転で重荷重クランプ用）

一般的な技術パラメータ (20℃、0.5MPa 標準状態)

1. 基本仕様

• 動作モード：複動複合運動（90°回転＋直線クランプ）

• 使用圧力範囲：0.1～1.0MPa；耐圧力：1.5MPa

• 周囲温度：-10℃～70℃（氷結しないこと） -10℃～60℃（マグネットスイッチ搭載時）

• ピストン作動速度: 50~200mm/s

• バッファモード: 両側ゴム緩衝材

• 潤滑モード：オイルフリー（無給油）

2. クランプ力データ（単位：kN @0.5MPa）

3. 許容慣性トルク（単位：kg・m2）

4. 製品質量（単位：kg @20mmストローク）

典型的なアプリケーションシナリオ

• ワークの位置決めとクランプ: 工作機械の治具、溶接位置決め、スタンピング固定、組立ステーションのクランプに広く使用されています。統合された 2-in-1 回転およびクランプ設計により、機械構造が簡素化され、設置スペースが節約されます。

• 電子部品および精密部品の固定: オイルフリーかつ低発塵の特性は、半導体トレイのクランプ、携帯電話のシェルの位置決め、微小精密部品の固定に最適であり、高清浄度および高精度の要件を満たします。

• 自動転送制限: ロータリーテーブルのリミット、反転機構の位置決め、ショートストロークのロータリークランプステーションに最適で、安定した再現性のある複合運動パフォーマンスを実現します。

• 耐久性の高い固定ステーション：高いクランプ力と優れたたわみ防止能力を備え、重量ワークのクランプ、金型の固定、高負荷の精密位置決めシナリオに適用できます。

3ステップクイック選択ガイド

1. チューブ内径の選定：実際のクランプ荷重に応じてチューブ内径を選定してください。理論上のクランプ力 ≥ 実際の荷重 × 1.5 安全率を確保してください。重負荷の使用にはφ40以上の穴径を優先してください。

2. ストロークの選択：標準クランプストロークは5mm～50mmです。実際のワーク高さに基づいてストロークを選択し、機械的干渉を避けるために 3 ～ 5mm のマージンを確保してください。

3. 構成の選択

￮ 回転方向：現場のステーションレイアウトに合わせてRZ（右回転）またはLZ（左回転）をお選びください。

￮ 位置検出: クランプおよびリリース状態のデュアル位置信号を取得するには、2S デュアルスイッチ構成を選択します。

一文の要約

     SOLH MKシリーズ標準ロータリークランプシリンダは、90°回転機能と直線クランプ機能を統合し、3倍に向上した慣性トルク、超コンパクトボディ、多方向取付、強力な重荷重クランプ能力を特長としており、治具の自動位置決めおよびクランプステーションに最適な省スペースで安定性の高い空圧ソリューションとして機能します。
