RSQシリーズ ストッパシリンダ |取付高さ固定型エアストップシリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

     SOLH RSQシリーズは、コンベヤラインの自動位置決めやワーク制限用に設計された取付高さ固定型ストッパシリンダです。内径φ12mm～φ50mm、標準ストローク10mm～30mmをカバーします。 RSQシリンダは、高さ固定の剛性構造、内蔵バッファ、オプションの10種類のロッドエンドタイプ、および4面磁気スイッチ取り付けを特徴としており、コンベヤステーションのブロック、パレットの位置決め、およびワークピースの制限のための低コストで信頼性の高い停止ソリューションを提供し、自動搬送システムの標準コアコンポーネントとして機能します。

  1.1 固定高さの剛構造

     RSQシリーズは、高さ調整可能なRSGシリーズとは異なり、取付高さ調整不可の固定設計を採用しています。よりシンプルな構造、より高い全体的な剛性、より迅速な現場設置が特徴で、固定高さのステーションのレイアウトに完全に一致し、高さの校正手順が不要になります。

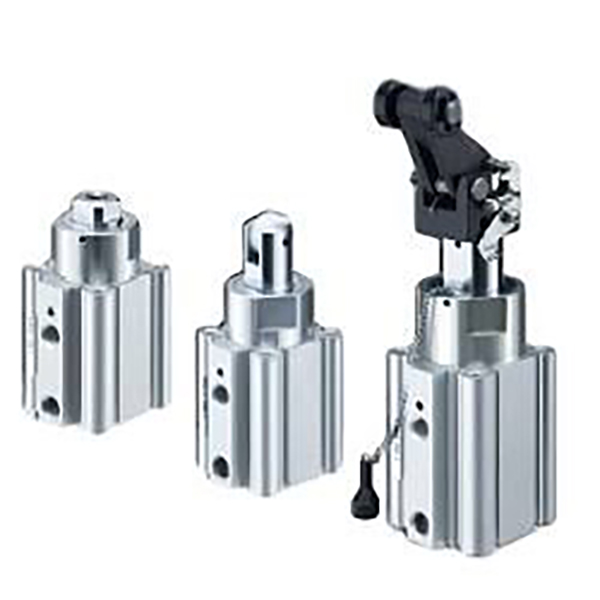

  1.2 多用途のマルチロッドエンド適応

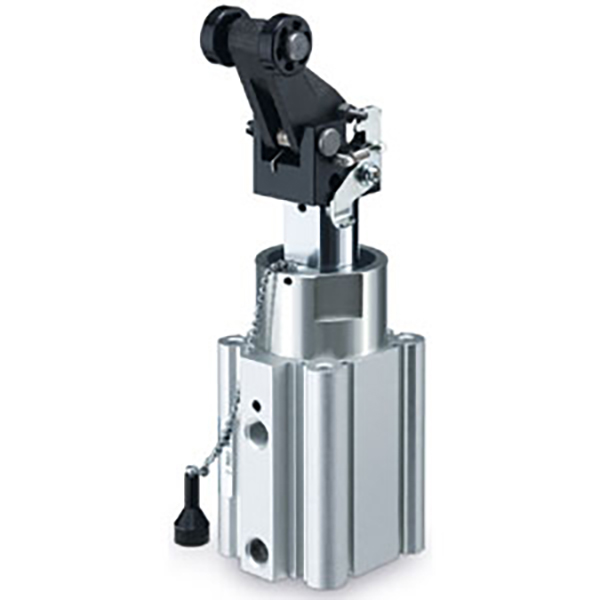

     丸棒、ベベルカット、ローラー構造、レバー構造など10種類のロッド先端オプションを装備し、軽荷重・中荷重・重荷重の停止シーンをフルカバーします。レバータイプ（L/B/C/D/E）は、高頻度で激しい衝撃の作業条件に耐える優れたエネルギー吸収と強力な耐衝撃性を備えた内蔵油圧緩衝設計を採用しています。

  1.3 柔軟な設置とスイッチのレイアウト

     シリンダ本体は追加の取付付属品なしで4面マグネットスイッチ取付（D-A9□/M9□/P3DWAシリーズスイッチ互換）に対応しています。取付方法はBタイプ貫通穴取付（標準）とAタイプ両端ネジ穴取付の2種類を標準装備しており、さまざまな装置フレームや設置スペースに適応します。

  1.4 オイルフリー＆長寿命設計

     オプションの複動、スプリングリターン複動および単動 (スプリング伸長) モードは、さまざまな動作要件を満たします。ゴム製緩衝材を標準装備し、安定した動作を実現します。ピストンロッドには硬質クロムメッキ処理を、シリンダーボディには硬質アルマイト処理を施し、優れた耐摩耗性、耐衝撃性を実現しました。オイルフリー操作設計により、メンテナンスコストが低く、クリーンで塵のない作業環境に適応します。

2. 完全なモデル命名規則と注文例

  1. 代表的なモデル例：RSQB20-15、RSDQL32-20

  2. 標準注文例

     • 非磁性リング標準モデル：RSQB20-15（磁石リングなし、通し穴取付、内径φ20、ストローク15mm、標準丸ロッドエンド）

     • 磁気リング油圧バッファモデル：RSDQL32-20（磁石リング内蔵、貫通取付、内径φ32、ストローク20mm、先端レバー式）

3. 一般的な技術パラメータ (20℃、0.5MPa 標準状態)

  3.1 基本仕様

     • 動作モード：複動・スプリングリターン複動・単動（スプリング伸び）

     • 使用圧力範囲：0.05～1.0MPa；耐圧力：1.5MPa

     • 周囲温度：-10℃～70℃（スイッチなし） -10℃～60℃(スイッチ付)

     • ピストン作動速度: 50~500mm/s

     • バッファモード: 標準ゴム緩衝材。油圧バッファ内蔵レバータイプ

     • 潤滑モード：オイルフリー動作

  3.2 標準ボアとストロークの組み合わせ

3.3 理論停止力（単位：N @0.5MPa、複動）

3.4 製品質量（単位：kg @20mmストローク、RSQシリーズ）

4. ロッドエンドの種類と適用シーン

5. 典型的なアプリケーションシナリオ

     • 組立ラインの停止: 電子機器や家電製品の組立ラインにおけるパレットの停止、ステーションの位置決め、位置ずれ防止に適用されます。高さが固定された設計は、標準的なコンベヤラインのレイアウトに完全に適合します。

     • コンベヤラインの制限：ベルトコンベアやローラーコンベアでのワークの停止、トランスファーステーションの位置決め、分岐・合流ラインのブロックに適しています。複数のロッドエンドオプションがさまざまな負荷等級に適応します。

     • 自動処理ステーション: 工作機械のロード/アンロード制限、包装機の位置決め、検査ステーションの停止に最適で、安定した干渉のないサイクル動作を実現します。

     • 強力な停止シナリオ: 重量パレットやツーリングボードの停止、溶接ステーションの位置決めに使用されます。油圧緩衝レバー方式により、強い衝撃や高周波振動に効果を発揮します。

6. 3ステップクイック選択ガイド

  1. チューブ内径の選定：実際の停止荷重に応じて穴径を選定してください。理論上の停止力 ≧ 実際の負荷 × 2 安全率という規則に従ってください。軽荷重用φ16～φ20、中荷重用φ32、重荷重用φ40～φ50。

  2. ストロークの選択：標準ストロークは10mm～30mmです。機械的干渉を避けるために、ワークピースの高さに基づいて 5 ～ 10 mm の余分なストロークマージンを確保してください。

  3. ロッドエンドの選定

￮ 軽荷重・低速：丸棒タイプかベベルカットタイプをお選びください

￮ 高速・軽負荷：ローラタイプを選択

￮ 重荷重＆高頻度衝撃：油圧緩衝レバータイプから選択（B/C/D/E）

一文の要約

     SOLH RSQ シリーズ固定高さストッパーシリンダは、堅牢な固定取り付け構造、多様なロッドエンドオプション、4 サイドスイッチの取り付け、およびオイルフリーの長寿命性能を特徴としており、さまざまな自動コンベヤおよび処理ステーションにコスト効率が高く、安定した耐衝撃性の標準停止ソリューションを提供します。
