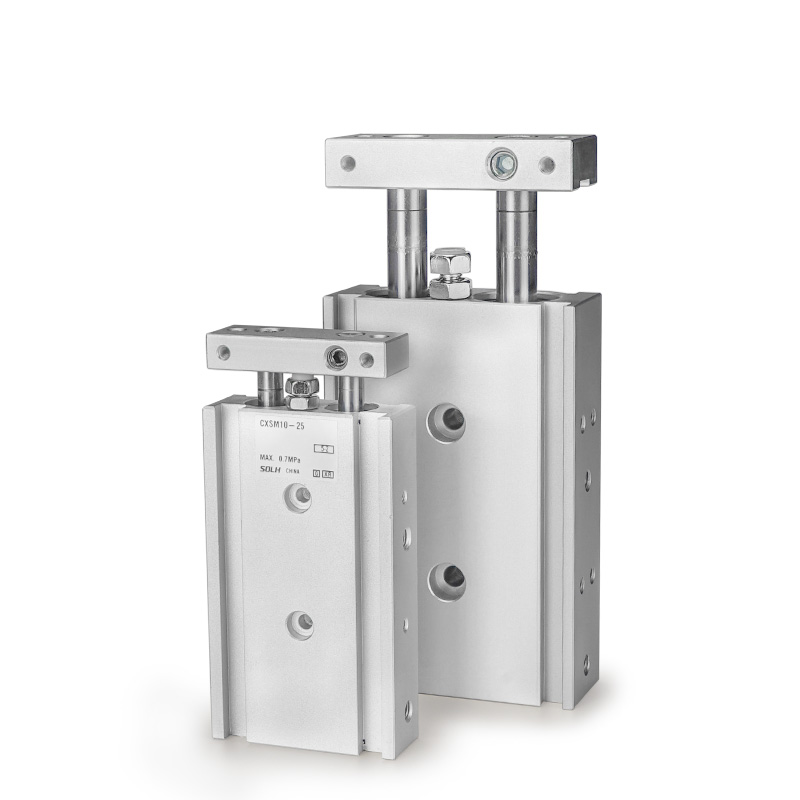

CXSシリーズデュアルロッドシリンダ

SOLH CXS高剛性薄形ツインロッドシリンダは、SMCオリジナルCXSシリーズと完全互換性があります。同期作動用の統合された同軸デュアルピストンとデュアルガイドロッドで構成されており、±0.1°の安定した回転防止精度とともに、同一ボアサイズのシングルピストンシリンダーと比較してほぼ2倍の推力を実現します。一体型のガイド構造により、外部補助ガイドなしでも横荷重や偏心荷重に強い耐性を発揮します。 4 つのコアサブモデルが用意されています。金属滑り軸受を備えた CXSM は、低速位置決め、プレス、塵埃の多い環境向けに優れた耐摩耗性、防塵性能、優れた側面耐荷重を誇ります。 CXSL ボールベアリングタイプは、超低摩擦とスムーズな動作を特徴とし、最大速度 400 mm/s で高周波高速ピックアンドプレースを実現します。 CXSWM/CXSWL ダブルスルーロッドバージョンでは、両側の同期リフティングとセンタリング移動のためにロッドの両端に治具を取り付けることができます。両端のゴム製バッファが標準装備されています。 φ20/25/32大口径には高速の激しい衝撃を吸収するAZエアバッファーをオプション設定。末尾の Z は、D-M9B、D-A93 およびその他の位置センサーを直接取り付けるための内蔵磁気リングを示します。磁気に敏感な作業条件には、非磁性バージョンも利用できます。オプションの伸長ロック P および縮退ロック R を使用すると、ピストンを指定の位置でロックできます。 3 面取り付け (底面、上面、側面) は、多様なコンパクトな機械レイアウトをサポートしており、3C エレクトロニクスや一般的な自動化生産ラインの精密ピッキング、材料搬送、位置決め、軽プレスのプロセスに広く導入されています。

お問い合わせを送信

製品説明

CXSシリーズツインロッドシリンダ |高剛性ゼロ回転薄形空気圧シリンダ

ブランド: SOLH by Richge Technology

製品概要とコア構造

SOLH CXSシリーズは、ダブルピストン・ダブルガイドロッド一体構造を採用した高剛性薄形ツインシリンダーです。同軸デュアルロッドと同期デュアルピストン駆動を特徴とし、単シリンダーと比較してほぼ2倍の推力を実現し、超高精度±0.1°のゼロ回転性能を実現します。優れた剛性と強い横荷重耐性を備えたこのシリンダは、追加のガイド付属品を必要とせず、コンパクトな自動化スペースでのピックアンドプレイス、材料搬送、位置決め、軽プレスなどの高精度直線運動に最適です。

主要な構造的利点

• デュアルピストンとデュアルガイドロッドの統合: 完全に汎用的な全体寸法を備えたオプションのスライドベアリング (M) およびボールベアリング (L) 構成は、多様な作業条件とコスト予算に対応します。

• 標準的な磁気およびバッファー設計: 内蔵磁気リング (標準の Z サフィックス) により、追加のブラケットなしで磁気スイッチを直接取り付けるための位置が確保されます。両端ゴムバッファが標準装備されています。大口径モデルには高速衝撃を排除するエアバッファーがオプションです。

• 高剛性を内蔵: 統合されたツインロッド構造により、全体的な構造の安定性が大幅に向上し、横方向および偏心荷重に効果的に抵抗し、安定した再現性のある直線運動の精度を保証します。

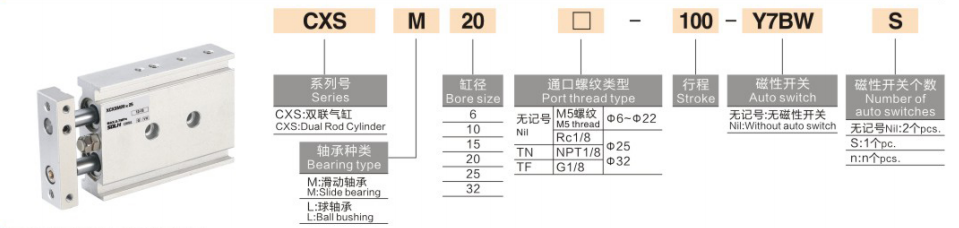

コアサブシリーズ分類（ベアリング＆ロッドタイプ）

CXS シリーズは 4 つの主流モデルをカバーしており、小型オートメーション機器向けの低速重荷重、高速精度、両側スルーロッド動作シナリオに完全に適合します。

サブシリーズ	ベアリングの種類	ロッドタイプ	コード	コア機能	アプリケーションシナリオ
CXSM	すべり軸受（メタルブッシュ）	片ロッド	M	耐摩耗性、防塵性、コスト効率に優れ、強力な重横荷重耐性	一般的な位置決め、ワークのプレス、低速運転、粉塵の多い産業環境
CXSL	ボールベアリング（ボールブッシュ）	片ロッド	L	超低摩擦、スムーズな動作、高速応答、高い動作精度	高速ピックアンドプレース、軽荷重、頻繁な往復運動、低摩擦要求ステーション
CXSWM	すべり軸受	ダブルスルーロッド	WM	両端ロッド出力、両側ワーク取付可能、高い総合剛性	両面昇降、ワークセンタリング、貫通型材料搬送ステーション
CXSWL	ボールベアリング	ダブルスルーロッド	WL	ダブルスルーロッド構造+高速スムーズ動作、優れた両端同期精度	高速両側精密運動、精密スルータイプ位置決めシナリオ
