RS2Hシリーズ 高耐久ストッパシリンダ |調整可能な油圧バッファレバーストップシリンダー

ブランド: SOLH by Richge Technology

1. 製品概要と主な構造上の利点

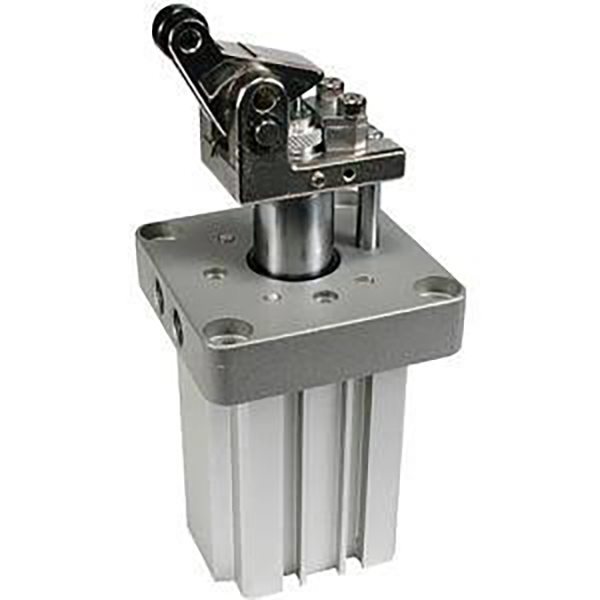

     SOLH RS2H シリーズは、重荷重コンベヤラインの位置決めおよび制限用に専門的に設計された、新世代の高耐久レバータイプストッパシリンダです。 φ50/63/80mmの大口径サイズが用意されており、超高停止力、調整可能な油圧バッファ、軽量コンパクト構造、優れた耐衝撃性を備えています。 50 ～ 500kg の重いパレットやツーリング プレートに特に適用でき、重量物自動コンベヤ ラインの中心となる停止コンポーネントとして機能し、ワークピースの停止、搬送位置決め、ステーション制限のシナリオで広く使用されます。

  1.1 アップグレードされたヘビーデューティ性能

     従来の RS1H シリーズのアップグレードされた代替品として、RS2H は停止力が 30% 以上増加しました。レバー力の増幅と油圧緩衝構造を組み合わせた採用により、高頻度の衝撃荷重に完全に耐え、50kgから500kgまでの重量ワークを安定して制限し、重負荷の繰返し運転時の旧型の力不足や故障しやすさの問題を解決しました。

  1.2 小型軽量化の最適化

     φ63-30ストロークモデルはRS1Hシリーズに比べ、総重量22％軽量化、全長9mm短縮。最適化された一体構造により、設置スペースの節約と全体の構造剛性の向上を実現し、小型・軽量・高い安定性を実現しました。

  1.3コア調整可能な油圧バッファ

     調整可能な油圧バッファーを標準装備。異なる重量や搬送速度のワークに合わせて、回転調整ディスクで減衰抵抗を自由に調整できます。バッファーは、M4止めネジを緩めるだけで工具不要の素早い交換をサポートし、現場でのメンテナンス効率を大幅に向上させ、ダウンタイムを削減します。

  1.4 高剛性レバー＆デュアルローラー設計

     強化された内部緩衝構造を備えた高強度レバーです。ローラー材質は樹脂（L）と耐摩耗性、耐クラック性を備えた炭素鋼（M）の2種類からお選びいただけます。ローラー直径の拡大により、スムーズな転がり動作と強力なたわみ防止機能が保証され、重負荷停止時の詰まりや偏心荷重による損傷を効果的に回避します。

 1.5 完全に交換可能で多様な構成

     設置寸法は従来のRS1Hシリーズと完全に互換性があり、治具フレームを変更することなく直接交換やアップグレードをサポートします。オプションの拡張機能には、リバウンド防止ロック機構、手動リリースロック解除、レバー検出スイッチが含まれており、複雑な高負荷作業条件の制御要件を満たします。

  1.6 オイルフリー＆長寿命構造

     オプションの複動モード、バネ式複動モードおよび単動モードは、さまざまな運用要求に対応します。硬質クロムメッキを施したピストンロッドと硬質アルマイト処理を施したシリンダーボディにより、耐摩耗性、耐衝撃性に優れています。オイルフリー操作設計は、クリーンな環境や溶接の防沫作業条件に適応し、メンテナンスコストが低く、耐用年数が長くなります。

2. 完全なモデル命名規則と注文例

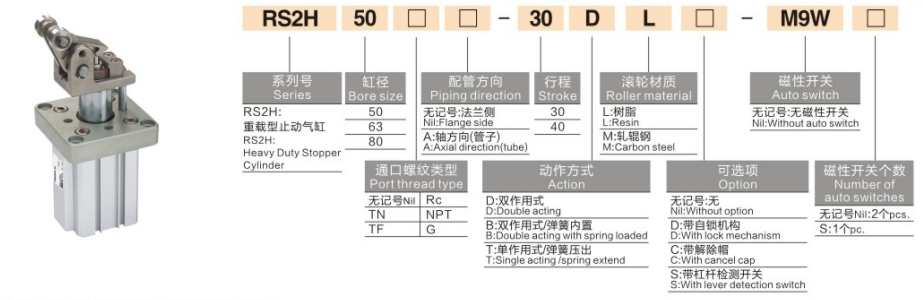

  1.代表的なモデル例：RS2H63-30LM9BW、RS2H80-40TL-DSR

  2.標準注文例

    • 一般重量級モデル：RS2H63-30LD-M9BW（内径φ63、ストローク30mm、樹脂ローラ、複動、M9BWマグネットスイッチ付）

    • 安全性の高いロックモデル：RS2H80-40TM-XC102（内径φ80、ストローク40mm、炭素鋼ローラ、単動、リバウンド防止ロック機構付）

3. 一般的な技術パラメータ (20℃、0.5MPa 標準状態)

  3.1 基本仕様

     • 動作モード：複動、バネ付複動、バネ伸長単動

     • 使用圧力範囲：0.05～1.0MPa；耐圧力：1.5MPa

     • 周囲温度：-10℃～60℃（氷のない環境）

     • バッファシステム: 標準内蔵の調整可能な油圧バッファ + 両端ゴムバッファ

     • 潤滑モード：オイルフリー動作

     • 設置方法：標準フランジ取付、4面マグネットスイッチ取付も可能

  3.2 標準ボアとストロークの組み合わせ

  3.3 理論停止力（単位：kN @0.5MPa、レバー出力）

  3.4 製品重量比較（単位：kg @標準ストローク）

4. コア構成と選択ガイドライン

 4.1 ローラーの材質の選択

     • 樹脂ローラー(L): 騒音が少なく、パレット表面の傷つきも防止します。軽・中荷重（50～200kg）および高速運転（≤0.5m/s）のシナリオに最適で、安定した停止を確保しながらワークを保護します。

     • 炭素鋼ローラ(M)：超高い耐摩耗性と強い耐衝撃性を備えています。重荷重 (200 ～ 500kg)、高頻度サイクル (1 日あたり 1000 回以上)、および長寿命の過酷な産業作業条件に適しています。

  4.2 動作モードの選択

     • 複動形(D)：最大の停止力で双方向に制御可能なクランプとリリース。重負荷および高頻度の起動停止作業条件向けに最適化されています。

     • バネ式複動形(B): 停電時に自動的に解除され、機器と人の安全が優先されます。危険なステーションや電源オフ保護のシナリオに最適です。

     • 単動形(T): スプリング伸長、エア圧縮収縮モード。省エネでコスト効率が高く、軽負荷および低頻度の停止シナリオに適用できます。

  4.3 オプションの高耐久機能アクセサリ

     • ロック機構（-XC102）：停止後自動ロックし、ワークの跳ね返りやズレを防止し、高速軽荷重ステーションやズレ防止ステーションに最適です。

     • 手動ロック解除機能：停電時や機器故障時に手動でレバーを解除できるため、現場でのメンテナンスが安全かつ便利になります。

     • レバー検出スイッチ：レバーの伸長とリセット状態を検出し、PLC連携制御とインテリジェントな生産ラインの自動インターロック動作をサポートします。

5. 典型的なアプリケーションシナリオ

     • 耐久性の高いパレットコンベヤライン: 自動車、家電、物流業界における 200 ～ 500 kg の重量ツーリング プレートの停止、搬送位置決め、移動防止に特化し、安定した重荷重制限性能を実現します。

     • 溶接および工作機械の重量ステーション：溶接治具の重荷重クランプ、工作機械の搬入出制限、重量金型の位置決めなどに適用されます。緩衝構造により強い衝撃に強く、溶接ノロの浸食を防ぎます。

     • 自動倉庫および搬送システム: 立体的な倉庫パレットの停止、AGV のドッキング位置決め、および頑丈な反転機構の制限に使用され、安定した動作と信頼性の高い信号フィードバックが特徴です。

     • 高速高耐久コンベヤライン：ローラー、ベルトコンベアライン上の高速（≦0.8m/s）重量ワークの停止に適しています。調整可能な油圧バッファにより、スムーズで衝撃のない停止プロセスが保証されます。

6. 3ステップクイック選択ガイド

     1. チューブ内径の選定：ワーク重量や搬送速度に応じて穴径を選定します。安全基準：理論停止力≧実荷重×2に従ってください。荷重200kg以下はφ50、荷重200～350kgはφ63、荷重350kg以上はφ80となります。

     2. ローラー材質の選択: 軽負荷および高速シナリオには樹脂ローラー (L) を選択してください。重負荷および高頻度のサイクリングシナリオには、炭素鋼ローラー (M) を選択してください。

     3. 機能構成の選択: 重負荷および高頻度の作業条件では、複動 (D) + 炭素鋼ローラを選択します。リバウンド防止要件のためのロック機構 (-XC102) を追加します。安全優先駅にはバネ式（B）タイプを採用。

一文の要約

     SOLH RS2H シリーズのアップグレードされたヘビーデューティーストッパーシリンダーは、30% 高い停止力、軽量でコンパクトな構造、調整可能な油圧バッファー、およびデュアルローラーオプションを備えており、50 ～ 500kg の重荷重自動コンベヤラインに高い安定性、耐衝撃性、メンテナンス性に優れたプロフェッショナルな停止ソリューションを提供します。
