TNシリーズ デュアルロッドシリンダ

テネシー州シリーズ 二軸シリンダ |コンパクト低コスト両ロッド空気圧シリンダ

ブランド: SOLH by Richge Technology

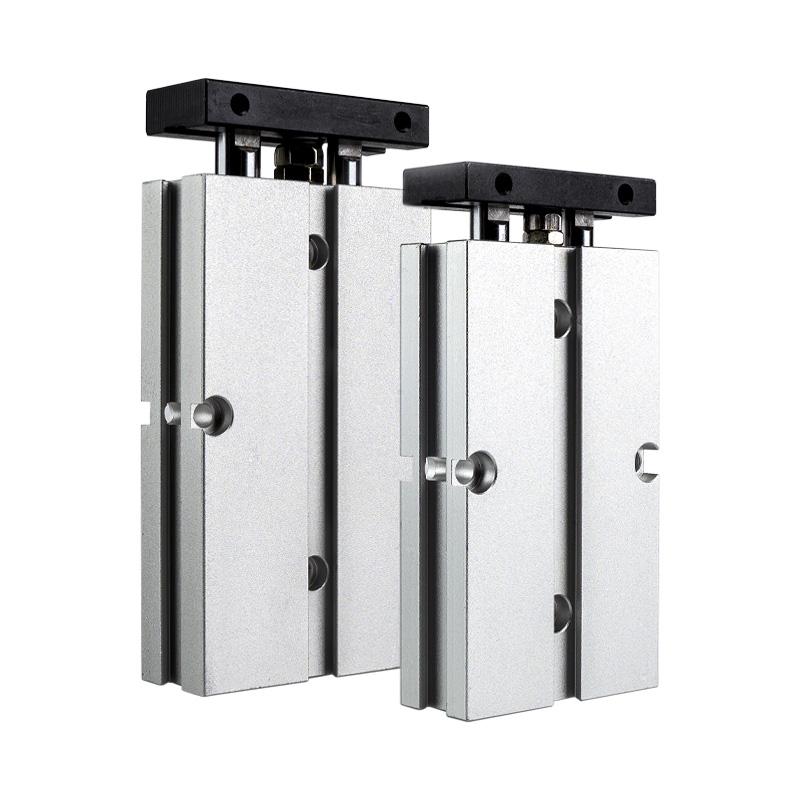

製品概要とコア構造

     SOLH TNシリーズは、1ピストン2ロッド構造とすべり軸受ガイダンスを備えたコスト効率の高いコンパクト二軸シリンダです。省スペース設置と多用途な取り付け向けに設計されており、標準の内蔵磁気リングと調整可能なストロークバッファが付属しています。 ±0.2°の回転防止精度と優れたたわみ防止性能を備えた TN シリンダは、精密位置決め、ワークピースのプレス、材料のブロック、直線移動などの軽負荷の自動化シナリオに広く適用され、標準的な自動化ステーションに優れた汎用性とコスト上の利点をもたらします。

1.主要な構造上の利点

• 安定したツインロッド同期運転: シングルピストンとダブルパラレルハードクロームロッド構成を採用し、延長されたスライドブッシュを備えています。デュアルロッド同期構造はねじれや揺れに効果的に抵抗し、軽負荷のガイド作業において回転公差±0.2°の信頼できる耐たわみ性能を実現します。

• 調整可能なバッファーとストロークの微調整: フロントに調整可能なゴム製衝突防止パッドを装備しており、正確なストロークの微調整とソフトなバッファリングを実現します。固定リアバッファーとの組み合わせにより作動衝撃と騒音を軽減し、安定した往復運動を実現します。

• 省スペース3面実装: 埋め込み型のボディ設計により、下、上、横の方向から柔軟に設置できます。予備の側面溝により、ブラケットを追加せずに磁気スイッチを直接取り付けることができ、機器のスペースを最大限に活用できます。

• 標準的な磁気構成：内蔵磁気リング（S末尾）は、非磁性バージョンのないTNシリーズのすべてのモデルに標準装備されており、汎用の自動化アプリケーションで便利なストローク位置検出を可能にします。

2. コア製品の差別化（主要な選択の参考）

• テネシー州シリーズとTRシリーズ: TN は、よりコンパクトなサイズ、低コストで、φ6 ボアのオプションがないエンタープライズ標準を採用しています。 TRはJIS工業規格に準拠し、より高い剛性、耐重荷重性、φ6を含む全内径を実現しています。

• テネシー州 vs CXS / CXSJシリーズ: TN は、標準的な単一推力出力を備えたシングルピストン構造を特徴とし、より手頃な価格で省スペースです。 CXSおよびCXSJはデュアルピストン設計を採用しており、推力2倍の出力と優れた高速性能を備え、重負荷および高精度のシナリオに適しています。

コアサブシリーズ分類（ロッドタイプ）

テネシー州 シリーズは 2 つの主流のロッド タイプをカバーし、多様な軽負荷オートメーション ステーションのシングルエンド動作と両側スルー タイプの動作の需要に対応します。

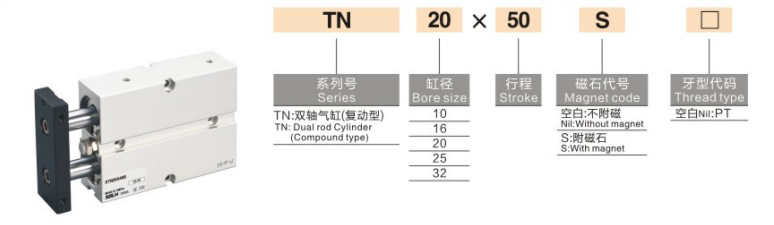

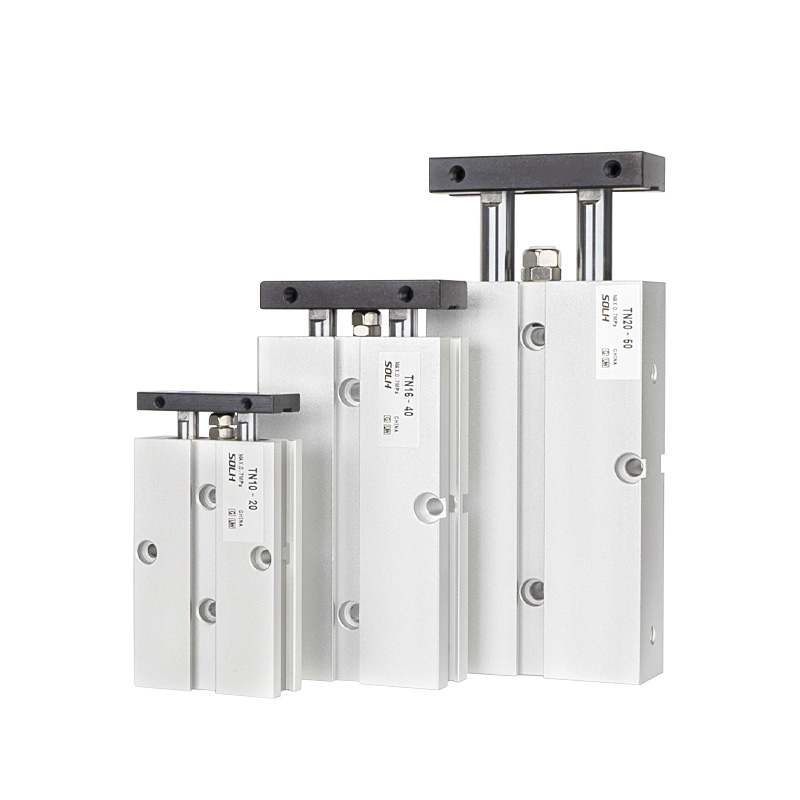

完全なモデル命名規則

型式例：TN20×50S

1. ネーミングコードの定義

1. シリーズコード：TN（片端ロッド）/TNW（両通しロッド）

2. ボアサイズ: 10 / 16 / 20 / 25 / 32mm (TRシリーズと異なり、φ6ボアはありません)

3. 標準ストローク: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (最大ストローク: 200mm)

4. 磁気リングの構成: S (標準内蔵磁気リング、必須構成、非磁性バージョンなし)

5. ねじの種類: デフォルトの PT (Rc) スレッド。オプションの G ネジ (接尾辞 G) / NPT ネジ (接尾辞 T)

6. 磁気スイッチ: オプションのCS1-J、CS1-G、D-M9Bおよびその他のモデル、側面の予備溝に直接取り付け

一般的な標準技術パラメータ

（標準試験条件：常温20℃、乾燥空気）

• 動作モード：複動単ピストン駆動

• 使用圧力範囲：0.15～1.0MPa

• 耐圧力：1.5MPa

• 周囲温度：-20℃～70℃（氷のない環境）

• 動作速度: 30~500mm/s

• 回り止め精度：±0.2°（軽負荷でも安定した案内精度）

• バッファモード: フロント調整ゴム衝突防止パッド + リア固定ゴムバッファ (エアバッファオプションなし)

• 配管接続口径

￮ φ10：M5×0.8

￮ φ16/20/25/32：PT1/8(Rc1/8)

• 取付方法：本体埋め込み設置＋3面設置（底面・上面・側面）の超省スペース設計

理論推力・張力データ（@0.5MPa、単位：N）

標準的な単一推力出力を備えたシングルピストン構造で、従来の軽負荷シナリオに対してコスト効率が高い

クイックセレクションガイド

1. 予算とスペースの選択: 超小型スペースと低コストの軽負荷需要には TN シリーズをお選びください。 JIS規格、重荷重使用、内径φ6の場合はTRシリーズをお選びください。

2. 推力と性能の選択: CXS/CXSJ デュアルピストンシリンダーを採用し、2 倍の推力出力と高速ピックアンドプレースシナリオを実現します。標準の単推力が動作要求を満たす場合は、TN/TR シングルピストンシリンダを選択してください。

3. ロッドタイプの選択: 従来の一方向操作には標準の TN シングルエンドロッドを選択してください。両側取り付けおよび双方向同期動作には、TNW ダブルスルーロッドを選択してください。

4. 磁気構成に関する注意事項：TNシリーズの全シリンダにはS形マグネットリングが標準装備（必須構成）されており、別途選定の必要はありません。
