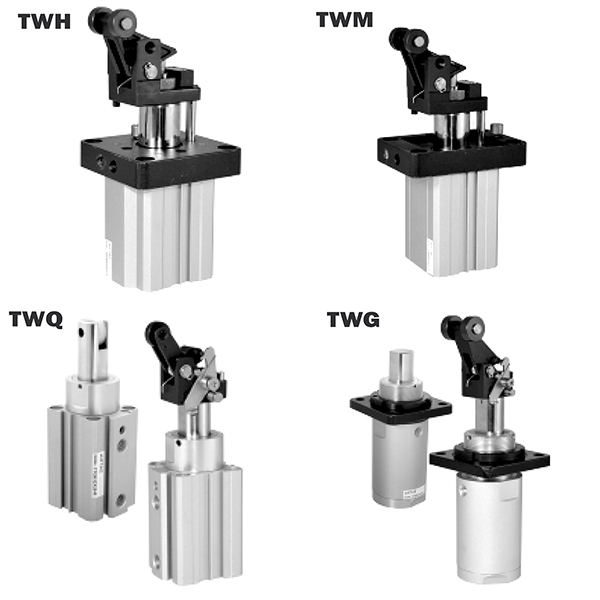

TWH・TWMシリーズ レバーローラストッパシリンダ |セルフロック式強力ストップシリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

     SOLH TWH/TWMシリーズは、中・重荷重の自動搬送ライン向けに設計されたレバーローラタイプの重荷重用ストッパシリンダです。このシリーズは、内径φ20mmからφ80mmまでをカバーしており、内蔵のセルフロック反動機構、調整可能な油圧バッファの標準装備、高剛性レバー構造、一体化されたフランジ取り付けなどの主要な利点を備えています。 30 ～ 300kg のパレットやツーリング プレートを安定して取り扱い、コンベアの停止、搬送の位置決め、ステーションの移動防止に広く使用され、中負荷および重負荷の自動化シナリオにおける主流の信頼性の高いストッパー ソリューションとして機能します。

  1.1 レバーローラー倍力構造

     複動レバーローラー設計を採用し、この製品はレバーの力の増幅と転がり接触の動作原理を利用しています。低い衝撃で大きな停止力とスムーズな転がり動作を実現し、ワーク停止時の硬い衝撃を効果的に軽減し、装置とワークの両方を保護します。

  1.2 コアセルフロックアンチリバウンド機能

     オプションのアップグレードとして、統合された機械的セルフロック機構が装備されています。ワークの衝撃停止後、シリンダが自動的にレバーアームをロックしてワークの跳ね返りや逆押しを防止し、ステーションの位置ずれの問題を解消し、生産ライン全体の安定性と位置決め精度を大幅に向上させます。

  1.3 段階的油圧バッファシステム

     • φ20/φ25小穴: 調整不可能な油圧バッファーと組み合わせており、費用対効果の高い安定したバッファリング性能で軽および中負荷の低速作業条件に完全に適応します。

     • φ32～φ80大口径：調整可能な油圧バッファーを装備しています。ユーザーは調整ディスクを自由に回転させて減衰抵抗を変更し、異なる重量と搬送速度のワークピースに合わせて衝撃エネルギーを完全に吸収し、ゼロ衝撃停止を実現できます。

  1.4 高剛性・長寿命設計

     肉厚化された硬質クロムメッキピストンロッドと硬質アルマイト処理されたシリンダーボディを採用し、耐摩耗性、耐圧性、耐衝撃性に優れています。標準的なオイルフリー操作設計は、メンテナンスの手間が少なく、耐用年数が長く、クリーンな生産環境や溶接の防滴作業条件に適応します。

  1.5 柔軟な設置とスイッチのレイアウト

     標準のフランジ取り付けにより、迅速かつ安定した取り付けが保証されます。シリンダー本体にはセンサー取り付け溝があらかじめ用意されており、追加の付属品なしで磁気スイッチを直接取り付けることができます。 4 面取り付け設計により、強力なレイアウト適応性により現場の治具の干渉を回避します。

  1.6 モデルの機能分化

     • TWHシリーズ：最大の停止力を備えた標準的な複動構造で、重荷重および高頻度の起動停止シナリオに適しています。

     • TWMシリーズ: スプリング構造を内蔵した複動形で、停電後の自動解除を実現し、危険性の高いステーションの機器と人の安全を優先します。

2. 完全なモデル命名規則と注文例

  1. 代表的なモデル例：TWH50-30SK-F、TWM63-30K-F

  2. 標準注文例

     • セルフロック中荷重形：TWH50-30S-F（ボアφ50、ストローク30mm、油圧バッファ無調整、セルフロック機能付）

     • セーフティパワーオフリリースモデル：TWM63-30K-F（ボアφ63、ストローク30mm、油圧バッファ調整可能、スプリング安全構造内蔵、セルフロック付）

3. 一般的な技術パラメータ (20℃、0.5MPa 標準状態)

 3.1 基本仕様

     • 動作モード: TWH = 複動式。 TWM＝スプリング内蔵複動形

     • 使用圧力範囲：0.05～1.0MPa；耐圧力：1.5MPa

     • 周囲温度：-10℃～60℃（氷のない環境）

     • バッファ構成: φ20/φ25 = 調整不能な油圧バッファ。 φ32～φ80 = 調整可能な油圧バッファー

     • 潤滑モード：オイルフリー動作

     • 設置方法：標準フランジ取付

  3.2 標準ボアとストロークの組み合わせ

 3.3 理論停止力（単位：N @0.5MPa、レバー出力、TWH）

  3.4 製品重量 (単位: kg @ 標準ストローク、TWH)

4. コア構成と選択ガイドライン

 4.1 バッファタイプの選択

     • S 調整不能な油圧バッファー：φ20/φ25小穴専用。コスト効率が高く、安定した固定緩衝性能により軽荷重 (≤50kg) および低速運転 (≤0.3m/s) に適しています。

     • K 調整可能な油圧バッファ：φ32～φ80大口径専用。自由な減衰調整をサポートし、中重量荷重 (50 ～ 300kg) および中高速運転 (≤0.5m/s) に完全に適合し、さまざまな作業条件に適応します。

 4.2 セルフロック機能の選択

     • F セルフロックタイプ（推奨）：ワーク衝撃停止後に自動ロックし、ワークの跳ね返りやステーションの位置ずれを効果的に防止します。全自動の連続コンベヤラインに最適で、稼働安定性が大幅に向上します。

     • ノンロックタイプ: わずかな逆影響と手動リセットが発生するシナリオにのみ適用されます。位置安定性が悪いため、自動生産ラインには推奨できません。

  4.3 動作モードの選択

     • TWH複動形：双方向制御可能なクランプとリリースによる最大の停止力。重負荷および高頻度の起動/停止サイクリング シナリオ向けに最適化されています。

     • TWM スプリング式複動式: 停電時に自動的に解除され、機器と人の安全が確保されます。危険な作業ステーションや電源オフ保護用途に優先されます。

5. 典型的なアプリケーションシナリオ

     • 中型および大型コンベヤライン: エレクトロニクス、家電、物流業界における 50 ～ 300kg のパレットやツーリング プレートの停止、移動位置決め、移動防止に特化しており、安定した中重量負荷制限性能を実現します。

     • 自動マテリアルハンドリングライン：ローラーコンベアやベルトコンベア上で停止する中高速（0.5m/s以下）のワークに適用します。調整可能な油圧バッファにより、ソフトで衝撃のない停止プロセスを実現し、ワークを保護します。

     • 工作機械および溶接ステーション：工作機械の搬入出制限や溶接治具の位置決めに適しています。耐衝撃性と溶接ノロ防止機能を備え、過酷な産業作業条件に安定して適応します。

     • AS/RS および AGV ドッキング システム: 立体的な倉庫パレットの停止と AGV の正確なドッキング位置決めに使用されます。セルフロックアンチリバウンド設計により、インテリジェント倉庫システムの安定した動作と信頼性の高い信号フィードバックが保証されます。

6. 3ステップクイック選択ガイド

     1. チューブ内径の選定：ワーク重量や動作速度に応じて穴径を選定します。安全基準：理論停止力≧実荷重×2を守ってください。荷重50kg以下はφ25、荷重50kg以下はφ25。荷重50～150kgはφ32/φ40。荷重150～300kg用はφ50/φ63。

     2. バッファタイプの選択: φ20/φ25穴の場合はS非調整バッファを選択してください。可変速度と負荷条件に適応するために、φ32 を超えるボアには K 調整可能なバッファを選択してください。

     3. 機能構成の選択: すべての自動生産ラインに対して F セルフロックを選択します。重負荷および高周波シナリオ向けにTWH複動を採用。安全優先の電源オフ保護ステーションには、TWM スプリング式タイプを選択してください。

一文の要約

     SOLH TWH/TWM シリーズの中重量用レバー ローラー ストッパー シリンダーは、セルフロック反リバウンド機構と段階的油圧緩衝システムを統合し、30 ～ 300kg の自動コンベヤおよび生産ステーションに安定した低衝撃性および安全性の高い専門的な停止ソリューションを提供します。
