空圧機器シリーズ

SOLH IS3000 ピストン型機械式空気圧スイッチは、同等の SMC モデルと完全に互換性があります。空気圧が内蔵ピストンを押して 1NO+1NC マイクロ接点スイッチを作動させます。圧力調整範囲は 0.1 ～ 0.7MPa、ヒステリシス ≤0.05MPa、再現性 ±0.05MPa です。アルミニウムダイカストハウジングはIP40防塵等級に達し、上部調整ノブと電源なしでオフラインで圧力設定できる目盛窓を備えています。標準ポートRc1/4、NPT1/4ねじオプション、IS3100ガスケット取付バージョン、PLC専用IS3010微負荷バージョン、表示灯オプションモデルもございます。その固体ピストン機械構造は、優れた耐衝撃性と耐振動性を実現し、デジタル電子スイッチにありがちな信号のドリフトや誤作動を起こすことなく、振動フィーダー、ノックハンマー、スタンピングマシン上でも安定しています。最大接点負荷1Aにより、小型ソレノイドバルブの直接駆動やPLCデジタル入力への接続が可能となり、主空気源の低圧保護、シリンダのクランプ位置確認、振動機器の空気圧安全インターロックなどに広く応用されています。 IS10 リードスイッチよりも高い電気負荷容量を実現し、ISE30A デジタル圧力スイッチよりも優れたコストパフォーマンスと振動安定性を実現します。

SOLH IS10 非接触リードチューブ空気圧スイッチは、対応する SMC エアサービスユニットアクセサリと完全に交換可能です。この製品は、空気圧によって磁石付きピストンを駆動してリードチューブを磁気的にトリガーすることで動作し、機械的接点の磨耗や電気火花がゼロで、IS3000 ピストンマイクロ接点スイッチよりもはるかに長い耐用年数を備えています。圧力調整範囲は0.1～0.6MPa、ヒステリシスは0.08MPa以下に抑えられています。側面の目盛表示窓により、電源なしでドライバーを使用してオフラインで圧力校正を行うことができます。 R1/8 インラインネジを備えた IS10-01S と、AC FRL マニホールドに直接固定してキャビネットのスペースを節約するクリップオン IS10M の 2 つの取り付けタイプが利用可能です。 AC/DC100Vで定格接点負荷が1Aに達し、小型ソレノイドバルブの直接駆動やPLCデジタル入力への接続が可能です。小型軽量で、メインエア低圧警報、シリンダフルストローク確認、バイブレータ空気圧回路の安全インターロックなどのコスト標準圧力モニタとして機能します。

SOLH MQR マルチチャンネルロータリユニオンは、金属非接触ギャップシールを採用し、0.003～0.50 N・m の超低回転トルクを実現します。ゴム製のシールリングがないため、長期間静置した後でも固着を防ぎます。クロスリークのない1/2/4/8/12/16の独立した空気通路を備えており、-100kPa真空から1.0MPa正圧まで動作します。ダブルベアリングによってサポートされており、最大 3000 rpm の双方向回転に達し、メンテナンスフリーで最大 10 億回回転します。標準の M5 ネジポートと無潤滑構造を備え、ロボットジョイント、回転インデックステーブル、回転シリンダのパイプラインのねじれを排除し、エレクトロニクス、包装、印刷の回転オートメーション機械の回転治具の真空吸着や連続エア供給に広く使用されています。固定ハウジングは固定し、回転側はフレキシブルカップリングと一致させる必要があります。大きなラジアル荷重およびアキシアル荷重は禁止されています。

SOLH PB1011A ミニチュア ダイヤフラム ポンプは、同等の SMC PB1011 モデルと完全に互換性があります。統合された内蔵DC24V 3ポートソレノイドバルブにより直接電気制御が可能になり、PB1013Aエアパイロットバージョンは外部機器のインターロック用に設計されています。シャフトレスシール構造により媒体漏れを完全に排除します。接液部コンポーネントはオプションの PP ポリプロピレンまたは SUS316 ステンレス鋼で、複合 PTFE ダイヤフラムおよび FKM シールと組み合わせて、弱酸、アルカリ、有機溶剤に対する優れた耐性を実現します。 8 ～ 2000 mL/min の調整可能な流量を提供し、最大 2.5 m の乾式吸引リフトで最大 100 mPa・s の液体粘度に対応し、64 dB(A) 未満の騒音で動作し、3,000 万サイクルのダイヤフラム耐用年数を達成します。流体ポートは標準 Rc1/8 ネジを採用しており、オプションで NPT1/8 も付いています。給排気口にはM5ミニチュアネジを使用しています。取り付けには、エアロックを避けるために液体出口を上に向ける必要があります。半導体および太陽光発電ラインでのマイクロ化学液体の移送、医療用生化学試薬の供給、印刷インクと接着剤の供給、環境水処理装置への正確な化学薬品の投与に広く使用されています。

SOLH VR3200/VR3201 電源不要の機械式空気圧電気リレーは、適合する SMC モデルと完全に互換性があります。外部電源なしで空気圧信号を1NO+1NCドライ接点信号に変換し、PLCインターロック、圧力監視、故障警報を実現します。0.1～1.0MPaの範囲で調整可能なトリガー圧力と高負荷の内蔵マイクロスイッチを備えています。 3 つのバリエーションが利用可能です。乾燥した防塵制御キャビネット用のオープンフレーム VR3200。湿気や埃の多い工作機械や生産ライン向けの完全密閉型 IP44 防滴 VR3201。強力な EMC 干渉および輸出機械用の専用接地端子を備えた CE 認定 VR3202。標準のRc1/8エアインレット、真鍮製バルブボディ、POMピストン、ステンレス製リターンスプリング、NBRシールを装備しており、電子センサーのない爆発の危険性がある作業場でのシリンダクランプ圧確認、真空チャック負圧フィードバック、メインエア源低圧警告、信号変換などに広く使用されています。

SOLH AN シリーズ空気圧排気サイレンサーは、同等の SMC マフラーと完全に互換性があり、M5 マイクロネジから Rc2" 大口径までの完全なサイズ範囲をカバーし、難燃性焼結樹脂および高温焼結銅金属バージョンで利用可能です。25 ～ 35dB(A) の騒音低減を実現します。二層複合構造により、電磁弁やシリンダーからの高速排気衝撃音を効果的に抑制し、オイルミストの飛散を遮断し、アクチュエータの速度を低下させることなく低い排気背圧を維持します。樹脂タイプは UL94-V0 難燃性ハウジングを使用し、-10 ～ 60℃で動作します。一方、焼結金属タイプは頻繁な高温排気環境に耐えます。フルラインナップは、ミリ、Rc、NPT、およびプッシュイン接続オプションで、空気流量別にマイクロ、中、工業用の大口径モデルに分類されています。サイレンサーコアの詰まりは逆噴射により洗浄でき、あらゆる空圧回路に必須の騒音低減環境アクセサリとして機能します。

SOLH Gシリーズ空気圧計は圧縮空気測定専用で、パネル埋込用の裏ねじG形とインライン配管取付用の横ねじGA形に分かれています。ダイヤルサイズはφ15～φ63、測定スパンは0.2～1.5MPaです。標準精度は ±3% FS ですが、mini G15 および G27 は ±5% FS に達します。赤と緑のリミットリングを備えた L バージョンでは、圧力状態を直感的に視覚的に識別できます。大きなダイヤル G53-L および G63-L は、長距離からでも鮮明な読み取りを保証します。接続ねじにはM5、R1/16、R1/8、R1/4があります。標準の真鍮フィッティングが付属しており、半導体高純度ガス回路には銅フリー、オイルフリーのクリーンバージョンがオプションです。ゲージは亜鉛合金/ニッケルメッキアルミニウムハウジングと耐衝撃性ポリカーボネートウィンドウを採用しています。リアルタイムの空気圧監視のためのソレノイドバルブ、レギュレーター、オートメーション機器と幅広く適合しており、すべてのサイズが輸入された同等の圧力計と完全に互換性があります。

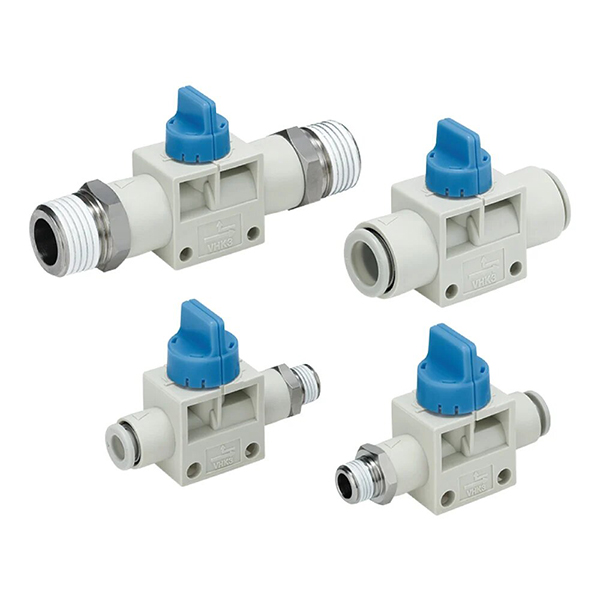

SOLH VHK ノブ手動バルブには、2/2 方向シャットオフ タイプと 3/2 方向圧力リリーフ タイプが含まれており、オリジナルの SMC VHK バルブと完全に互換性があります。自社開発の精密ポペットシール、難燃性PBTハウジング、銅製スプールを採用し、十分なスポット供給で自動的に量産されます。 90°の低トルク回転操作と豊富なプッシュイン/ネジ式コネクタが特徴です。 3/2 ウェイ バージョンは残留圧力を自動的に排出し、コンパクトな小型空気圧システムのソレノイド バルブ、真空回路の切り替え、分岐空気制御の前の安全確保のために広く導入されています。

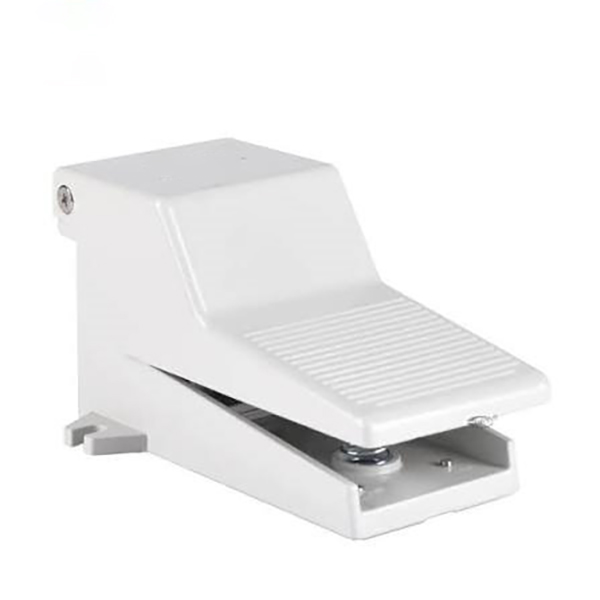

SOLH 4F 空気圧フット ペダル バルブは、統合されたダイカスト アルミニウム ハウジングを採用しており、AirTAC 同等モデルと完全に互換性があります。自社開発の二重排気シーリング技術に基づいて構築されており、十分なスポット在庫と安定した世界出荷を備えた自動組立ラインで大量生産されています。 IP54の防塵・防滴性能を備えたセルフリセット、セルフロック、セーフティガードバージョンがあり、スタンピング、リベット留め治具、現場での回路デバッグなどに幅広く複動シリンダの往復運動を制御します。高いエアフローにより素早い応答を実現し、耐衝撃構造は工業作業場での頻繁な足踏み作業に適しています。
