エアシリンダー

SOLH CKG1 および CKP1 ロッドに取り付けられた頑丈なクランプ シリンダは、溶接の高磁気干渉作業条件を対象としています。 3 方向の設置をサポートする専用の耐磁センサーを備えた CKG1 は、通常の AC 磁気溶接シナリオに適合し、アップグレードされた CKP1 は高周波スポットおよびアーク溶接の AC&DC 強力な磁界に耐えます。内蔵のエアバッファにより、最大 12.32kN までの安定した強力なクランプ力が保証されます。当社の工場は十分なスポット在庫を備えた成熟した量産ラインを所有しており、世界中の自動車溶接治具や工作機械のクランププロジェクトに広く応用されています。治具を改造することなく、従来のCK1シリーズと直接互換性があります。

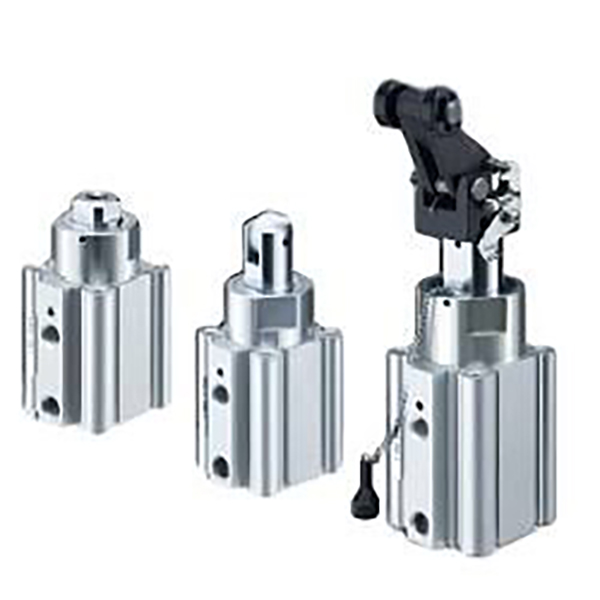

SOLH RSQ 固定高さ空気圧ストッパー シリンダは、自動コンベヤ システムの標準リミット アクチュエータとして機能します。重衝撃を吸収する油圧バッファレバースタイルを含む交換式ロッドエンドを10本装備し、4面マグネットスイッチ金具やオイルフリーのロングサイクル運転にも対応します。高さ調整可能なRSGモデルとは異なり、固定剛性フレームにより現場でのデバッグ時間を大幅に短縮します。当社の安定した量産により、十分なスポット在庫が確保されます。これらのストッパーは世界中のエレクトロニクス組立ライン、ローラーコンベア、重量パレット位置決めステーションに広く導入されており、手頃な価格と強力な耐衝撃性で信頼性の高いワークピースのブロックを実現します。

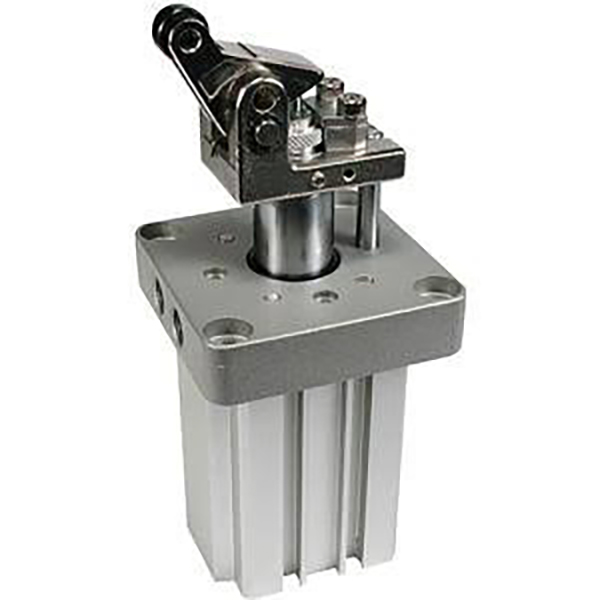

SOLH RS2H ヘビーデューティーストッパーシリンダーは、50 ～ 500kg の重量パレットコンベアの位置決め用に RS1H をアップグレードした代替品です。停止力が 30% 向上し、内蔵の調整可能な油圧バッファーとデュアル樹脂/炭素鋼ローラーが激しい衝撃を効率的に吸収します。小型・軽量設計で設置スペースを短縮しながら、治具の改造なしでRS1Hと完全互換可能です。オプションのリバウンド防止ロックアウトと手動リリースを装備しており、自動車物流、溶接工具、自動倉庫の重量物ブロックに最適です。当社工場は十分な在庫量で量産対応をしており、オイルフリー構造により高頻度の過酷な作業環境でもロングサイクルの安定動作を保証します。

SOLH TWH および TWM レバー ローラー ストッパー シリンダーは、30 ～ 300kg の中型から重量のコンベヤー パレットの位置決め用にカスタマイズされています。オプションの内蔵機械式セルフロック構造により、ワークピースのリバウンドや移動を効果的に停止します。段階的な油圧バッファには、小口径用の固定減衰と大きな仕様用の調整可能な減衰が含まれており、穏やかな衝撃吸収を実現します。 TWH 複動式は高周波の重サイクルに対してピーク停止力を提供し、内蔵スプリングを備えた TWM は現場の安全のために電源が遮断されると自動リリースをトリガーします。標準的なフランジ取り付けと 4 面磁気スイッチの取り付けにより、現場での組み立てが簡単になります。これらのストッパーは、安定した量産と十分なスポット在庫に支えられ、インテリジェント倉庫、自動車組立、オイルフリーで長期使用可能な溶接治具の制限などに広く導入されています。

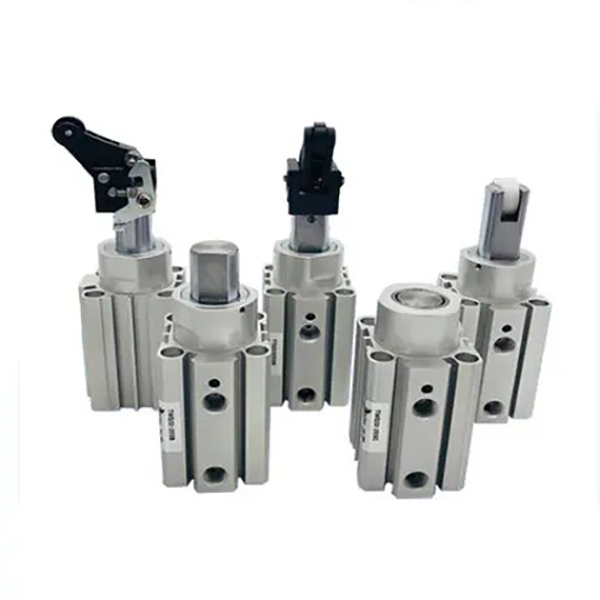

SOLH TWQ コンパクトな固定高さストッパー シリンダは、10 ～ 150kg の軽および中量コンベヤ パレットに費用対効果の高い制限ソリューションを提供します。 4 つの交換可能なロッド エンドは、フラット ロッド、丸ロッド、ローラー レバー、調整可能な油圧バッファ レバーのスタイルに対応します。ローラーおよびバッファーバージョンは、ワークピースのリバウンドを避けるためにオプションの機械的セルフロックをサポートしています。固定高さのフランジ取り付けにより、高さの校正が省略され、磁気センサー用の 4 つの側面のスロットを備えた現場での設置が迅速化されます。オイルフリーの耐摩耗性構造により、エレクトロニクス、パッケージング、家電製品の組み立てラインに適合します。当社の安定した量産は十分なスポット在庫を保証し、ハイサイクルの低メンテナンスの自動ブロックやステーションの位置決めに最適です。

SOLH MSUB 一体型ベーン ロータリ シリンダは、最大 10kg の荷重までの軽負荷オートメーション向けに低バックラッシュの高精度回転運動を実現します。ギヤクリアランスを排除したオールインワン回転テーブル構造を採用し、90°/180°回転、±5°の微角度調整が可能です。アップグレードされたMSUAバージョンでは、0.03mm以内のウォブル精度を実現しました。最適化されたシングルベーン構造は、よりコンパクトな設置面積で従来の CRB1 モデルよりも 2 ～ 3 倍高い負荷容量を誇ります。多方向フランジ取付により設置スペースを節約し、オイルフリーシールによりクリーンなロングサイクル運転を実現します。当社は安定した量産と十分なスポット在庫を維持しており、精密組立ラインにおけるロボットジョイントスイング、電子ワークピースインデックス、部品反転、小型位置決めプラットフォームに広く採用されています。

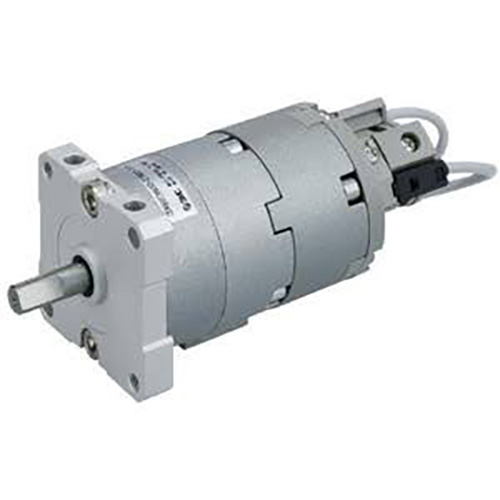

SOLH CRBU2 超薄型フリーマウント ベーン ロータリー アクチュエータは、同等の SMC モデルと完全に互換性があり、ボア サイズ 10/15/20/30/40 が用意されています。一体型円筒ボディによりブラケットレスで多方向固定が可能、CRB2シリーズより12%軽量化され、小型統合機械内の隠ぺい設置に最適です。ダイレクトベーンドライブにより、±0.01°の超高い角度再現性によりギアのバックラッシが排除されます。 2 つのベーン バリエーション: S シングル ベーンは最大 270° スイング、D ダブル ベーンは制限された 90°/100° 回転で 2 倍のトルクを提供します。標準のサイドポートと末尾に E の中央アキシャルポートというデュアル配管レイアウトが提供されます。オプションの末尾 W 角度調整器は、0 ～ 240° まで無段階に調整可能なストロークを実現し、内蔵磁気リングは PLC リミット フィードバック用の M9BW リード スイッチをサポートします。低摩擦複合シーリングにより、500 万回を超えるサービスサイクルでオイルフリーの動作が保証されます。 3Cミニチュア治具の回転、ビジョンカメラの位置決め、ネジ締め機構、小角度の包装切替えなど、軽負荷・高周波精密回転作業に幅広く応用できます。ベース取り付け型の CRB2 ロータリシリンダと比較して、CRBU2 は取り付けブラケットが不要でスペース効率を最大化し、ロボットのエンドエフェクタや狭い内部機器レイアウトに最適です。

SOLH CRB1 / CRB2 ベーン タイプ ロータリ アクチュエータは、同等の SMC スイング シリンダと完全に互換性があります。ダイレクトベーンドライブによりギアのバックラッシュが排除され、低い回転慣性と超高速応答が実現します。 CRB2 は、ボアサイズ 10 ～ 40 mm のコンパクトな軽量シリーズです。シングルベーンは最大 270° のスイングをサポートし、ダブルベーンは回転を 90°/100° に制限します。これは、限られたスペースの 3C およびパッケージング装置での高速ミニ反転に最適です。 CRB1 ヘビーデューティ シリーズは、完全なベアリング サポートと優れた耐衝撃性で 50 ～ 100 mm の穴をカバーし、重い治具やワークの割出し回転数が大きい場合に最大 24 N·m の最大トルクを提供します。シングルベーンは広いスイング範囲を提供しますが、ダブルベーンは同じボアサイズでトルクを 2 倍にします。内蔵ゴムバンパーが標準装備されています。角度調整器の末尾 Z と中空シャフトはオプションで、CDRB バージョンには D-M9B / D-A93 リード スイッチと互換性のある永久磁石が組み込まれています。 MSQ ラックアンドピニオン円テーブルと比較して、ベーン型シリンダはスリムなボディと高速回転、ゼロバックラッシュを特徴としていますが、ラジアル荷重とアキシアル荷重の負荷能力は弱いため、大きな振り角を必要とする高速軽荷重回転作業に最適です。

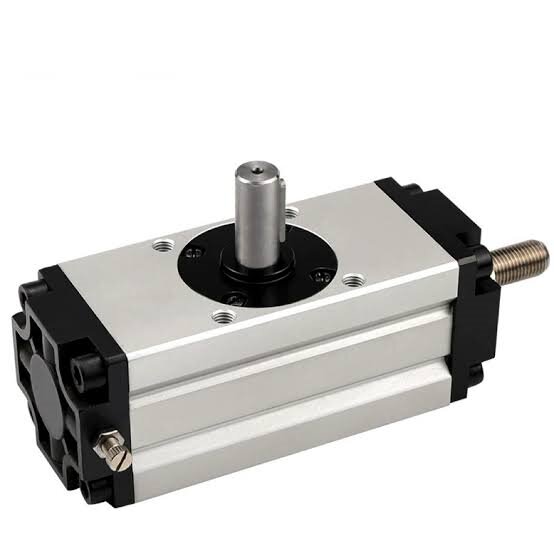

SOLH CRA1 ラック アンド ピニオン ロータリ シリンダは、10 ～ 50 kg の中型および大型オートメーション向けの高トルク空気圧スイング アクチュエータです。デュアルピストンラックピニオン伝動によりバックラッシ≦1°を実現、φ30モデルはバックラッシゼロ、φ100ボア0.5MPa時最大トルク108N・mを実現。オプションの調整可能なエンドエアクッションは、頻繁なサイクリング時の慣性衝撃を軽減し、複数の取り付けタイプとシャフト構成が柔軟な機械的接続をサポートします。オイルフリー構造により、メンテナンスの手間が少なく連続運転が可能です。当社の工場は、豊富なスポット在庫で安定した量産を実行しており、自動組立およびパイプライン制御システム全体での重量ワークの反転、工業用バルブの作動、重量治具のインデックス作成、ロボットジョイントの回転などに広く導入されています。
