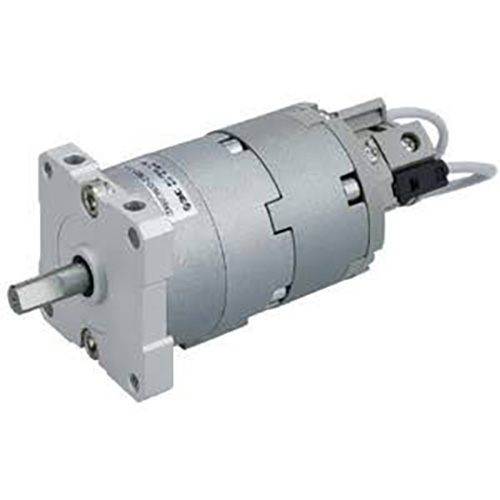

CRBU2シリーズ フリーマウントベーン型ロータリアクチュエータ

ブランド: SOLH by Richge Technology

製品の位置付けと主要な構造的特徴

     SOLH CRBU2シリーズは、限られたスペースの精密ロータリーステーション向けに設計されたミニベーン型ロータリースイングシリンダで、自由な多方向取付、極薄軽量ボディ、ギヤバックラッシゼロ、広い揺動角を特長としています。利用可能なボアサイズ: 10/15/20/30/40、シングル/ダブルベーンのオプションにより、さまざまな軽負荷ロータリー反転要求に対応します。

 1. コア設計のハイライト

     -- ベーンダイレクトドライブ (S シングルベーン / D ダブルベーン): ギヤ伝達なし、バックラッシゼロ、スムーズな回転と超高精度の位置決め

     -- 完全に自由に取り付けられる円筒形のアウトライン: 追加の取り付けブラケットなしで上/下/左/右/軸方向に取り付け可能。 CRB2より12%軽量で、高密度でコンパクトな機器レイアウトを実現

     -- フルスイング角度範囲: シングルベーン 90°/180°/270°;ダブルベーン 90°/100°、シングルベーンの最大スイング最大 270°

     -- デュアルチューブレイアウト: さまざまなパイプラインルーティングレイアウトに適合する標準サイドポート (接尾辞なし) / アキシャルポート (接尾辞 E)

     -- 拡張可能な機能モジュール: オプションの W 角度調整ユニットと磁気スイッチ取り付け用の内蔵磁気リング。放射状の突出部分がないため、キャビネットのスペースを節約できます

     -- プレミアム低漏れシーリング システム: 位置決めストップを内蔵した特殊複合シール、超低内部漏れ、クリーンな生産環境に適したオイルフリー動作

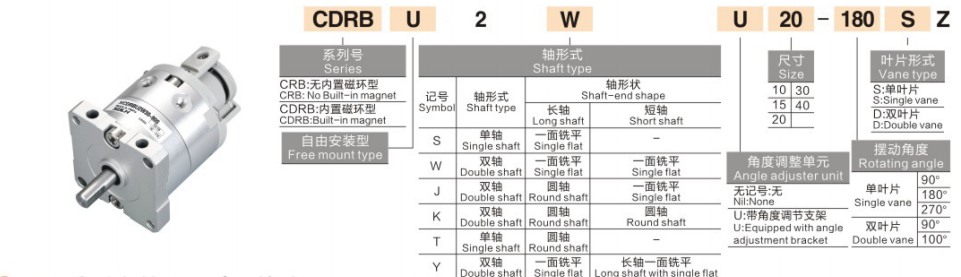

完全なモデル命名規則

  1. モデル例: CRBU2WU20-180SE-M9BW

 2. 標準注文参考例

     -- 標準シングルベーン側ポート: CRBU2-20-180S

     -- 角度調整+ダブルベーン付：CRBU2W30-90D

     -- アキシャルポート + 磁気スイッチ: CRBU2-15-270SE-M9B

標準汎用技術仕様書（試験圧力：0.5MPa）

  1. 一般的なパフォーマンスパラメータ

     -- 使用圧力範囲: サイズ10/15: 0.2~0.7MPa;サイズ20/30/40：0.15～1.0MPa

     -- 使用周囲温度：5～60℃（空気配管内は氷結しないこと）

     -- 角度繰り返し位置決め精度: ±0.01°、バックラッシゼロの安定した回転

     -- 内蔵バッファ: なし。外部ショックアブソーバーは個別に構成可能

     -- 許容衝撃運動エネルギー：0.00015～0.04J（内径に比例して増加）

     -- 潤滑要件: 工場でグリースが塗布されたオイルフリー設計

  2. 理論出力トルク表（単位：N・m @0.5MPa）

  3. 重量および外形寸法参考図（180°仕様）

主要な競争上の利点

  1. 多方向自由実装で省スペースを実現

     -- 円筒形の滑らかな本体は、ブラケットなしで任意の表面にネジで固定できます。本体12%軽量化、高コンパクトな一体型装置フレームに最適

  2. バックラッシュゼロの超高精度角度位置決め

     -- ダイレクトベーンドライブにより、ギアの噛み合いクリアランスが排除され、±0.01°の繰り返し精度で非常にスムーズな回転が実現し、厳密な精度の角度制御ステーションに対応します。

  3. オプションのストップユニットによる幅広い調整範囲

     -- シングルベーン最大 270° スイング。 W角度調整モジュールによりストローク0~240°を無段階に調整可能、便利なマルチステーション角度微調整

  4. ダブルベーンにより、同一の外形で 2 倍のトルクを実現

     -- 同じ外形寸法、D ダブルベーン モデルは S シングル ベーンの 2 倍のトルクを提供し、より高い回転負荷に対応します。

  5. 長寿命無給油シール構造

     -- 低摩擦複合シーリング、500 万回以上のスイッチングサイクルを超える耐用年数、通常の作業場および塵のないクリーンな生産ラインと互換性があります。

取り付け方法と一般的な産業用途

  1. 2つの主要な取り付け形式

     -- 本体への直接取り付け: あらゆる円筒面にネジでロック、軸方向/半径方向の取り付けが可能、迅速な分解と交換が可能

     -- 補助平板結合取り付け: 取り付けプレートを介して水平または垂直に固定し、ロボットのエンドエフェクター、機器の側面および上部の隠し設置に最適です。

  2. 典型的なアプリケーションシナリオ

     -- 3C エレクトロニクス オートメーション: ミニコンポーネントの反転、カメラの回転位置決め、治具の角度切り替え、検査ステーションの回転インデックス

     -- 精密組立ライン：ネジ締め回転機構、端子圧着角度調整、軽量ワーク180°反転

     -- 包装機械：材料バッフル回転、ラベル貼付角度微調整、ショートストローク回転送り

     -- 一般自動化機器：装置ドアロータリースイッチ、生産ステーション切替、高周波軽負荷往復回転

選定比較: CRBU2 フリーマウント VS CRB2 標準マウント ロータリアクチュエータ

3 ステップの迅速な選択ガイド

  1.トルク負荷によるチューブ内径の選定

     -- 実際の動作トルクを計算し、50% のトルク安全マージンを持つモデルを選択します。

     -- 10≦0.13N・m / 15≦0.33N・m / 20≦0.82N・m / 30≦2.06N・m / 40≦3.92N・m

  2. ベーンタイプの選択

     -- 軽低トルク負荷 → S シングルベーン;高重量回転負荷→Dダブルベーン（トルク出力2倍）

  3. 構成のマッチング

     -- 角度微調整が必​​要：末尾にW角度調整ユニットを追加（0〜240°無段階調整可能）

     -- PLC 位置信号フィードバック: M9B/M9BW 磁気スイッチを装備して 2 方向の回転限界を検出します

     -- パイプライン ルーティングの要求: 標準サイド ポートの場合は空白、軸方向の中央エア ポートの場合は接尾辞 E

一文の要約

     SOLH CRBU2 フリー マウント ベーン ロータリー シリンダは、ブラケット不要の任意の取り付け、ゼロ バックラッシュ ±0.01° 精度、デュアル シングル/ダブル ベーン トルク オプションおよびサイド/アキシャル エア ポート レイアウトを特徴とし、オプションの W 角度調整器と M9BW 磁気スイッチを備え、3C 向けの軽量でコンパクトなソリューション、高精度アセンブリおよびパッケージングの軽負荷ロータリー フリップ ステーションを備えています。
