エアシリンダー

SOLH SDA 角型極薄コンパクトシリンダは、経済的な小型空気圧アクチュエータです。本体長さは標準タイロッドシリンダの1/2～1/3と短く、埋め込み設置にも対応し省スペース化を実現します。取付寸法はAirtac ACQ、SMC CQ2シリーズと互換性があります。複動式、SSA/STA シングルスプリングリターン、SDAD ツインロッド、SDAJ 調整ストローク、SDAS マグネット搭載モデルなど、豊富なバリエーションを取り揃えています。両端に内蔵されたゴム製バンパーが衝撃を吸収し、騒音を軽減します。グリースを封入した低摩擦シールにより、長期オイルフリー運転が可能です。ボアサイズはφ12〜100mmで、ショートストロークの押し込み、クランプ、位置決めに適しており、スペースが限られた機器向けのコスト効率の高いソリューションとして、3Cオートメーション、包装機械、治具に広く適用されています。

SOLH RQ薄肉シリンダはSMC RQ/RDQシリーズと互換性があります。革新的なリングレス内蔵エアクッション構造を採用しており、CQ2ラバーバッファーの3倍のエネルギー吸収能力と50％低い作動音を備えています。超スリムな角バレルは従来のエアクッション薄型シリンダーよりも 20% 短く、取り付け寸法は CQ2 および CQS に適合し、直接アップグレード交換が可能です。バリエーションには、非磁性 RQ、磁石付き RDQ、垂直荷重落下防止用のロック可能な RLQ が含まれます。 50～500mm/sの高速連続往復運動に適しています。内径φ20～100mm、無給油運転にも対応。低衝撃と低騒音が要求されるハイサイクルオートメーションのロード/アンロード、高精度のクランプと位置決めに広く使用されています。

SOLH MD マルチポジション フリーマウント コンパクトシリンダは、ブロック本体の 6 面にタップ付き取付穴が装備されており、ブラケットを使用せずに任意の角度で取り付けることができ、標準の丸型シリンダよりも 30% ～ 50% 薄く、狭い高密度の機器レイアウトに適合します。標準片ロッド複動 MD、片ロッド単動 MSD (スプリング伸長) / MTD (スプリング後退)、ねじり防止両ロッド MDD、およびストローク調整可能な両ロッド MDJ の 5 つのサブモデルがすべての動作モードをカバーします。ボアサイズは6～32mm、標準ストロークは5～60mmです。各ユニットには、前面のゴム製バッファと磁気センサー用の両側のスロットが組み込まれています。接尾辞の S は、CMSH/DMSH リード スイッチと互換性のある統合永久磁石を表します。ピストンロッドには一体型自己潤滑ブッシュを採用し、オイルフリーでスムーズな作動を実現します。ダブルロッドのバリエーションはオフセット荷重による横方向のたわみを排除し、MDJ はストロークを柔軟に微調整できる後部調整ネジを備えています。 3C、半導体、一般小型自動機などの小型治具の軽作業のクランプ、イジェクト、圧着、精密位置決めなどに幅広く使用されます。

SOLH CQM高剛性ガイド付き薄肉シリンダはSMC CQM/CDQMと互換性があります。平行ダブルガイドロッドを一体化したCQ2薄型シリンダー構造により、CQ2と同じ本体長さを維持し、外部ガイドが不要です。横方向の耐荷重性は標準 CQ2 シリンダより 2 ～ 4 倍高く、ピストンロッドの回転公差は±0.2°以下です。非磁性CQM、磁石付CDQM、長寿命モデルCQM-XB24などをラインナップ。両端にゴムバンパーを装備し、オイルフリー運転にも対応します。内径φ12～100mm、取付寸法はCQ2/CQSと互換性があります。電子機器組立自動化におけるオフセット荷重によるショートストロークの精密な押し込みおよび治具のクランプに最適です。

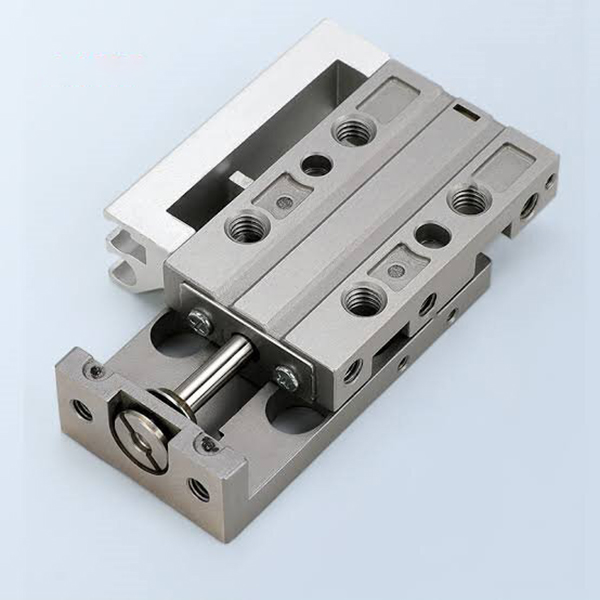

SOLH MXJ 超小型・高精度空気圧スライドテーブルは、SMC MXJ シリーズと互換性があります。一体型ステンレスボールリニアガイドを搭載し、平行度精度0.005mm、繰り返し位置決め精度±0.01mmを実現。 MXQスライドテーブルと比較して30%～50%小型化した超薄型・軽量ボディで上下左右の3面実装に対応しています。ボアサイズはφ4.5～16mm、両端ゴムバッファを装備、オプションの金属リミッタにより0～5mmのストローク調整が可能です。配管やセンサの左右入れ替えが可能な対称設計で、オイルフリーのクリーン環境に最適です。安定した高周波ショートストローク動作が可能で、3Cマイクロハンドリング、光学検査、小型アセンブリ、小型医療自動化機器などのミクロンレベルの直線運動に広く採用されています。

超高精度空気圧スライドテーブルSOLH MXPは、SMC MXPシリーズと互換性があります。一体型マルテンサイト系ステンレスボディとボールリニアガイドを採用し、移動平行度0.004mm、回転誤差±0.03°、繰り返し位置決め精度±0.01mmを実現しています。 MXJモデルに比べ10～20％スリム化した超薄型コンパクトボディで、三方取付やアキシャル・横配管切替に対応。内径φ6～16mmはゴム製バッファを標準装備、φ8以上はオプションで金属製リミッタ、油圧バッファも用意。オイルフリーのクリーン環境と安定した高周波往復動作をサポートします。光学検査、チップボンディング、マイクロコンポーネントアセンブリ、高級医療機器など、厳しい動作精度を必要とする狭いスペースのオートメーションステーションに最適です。

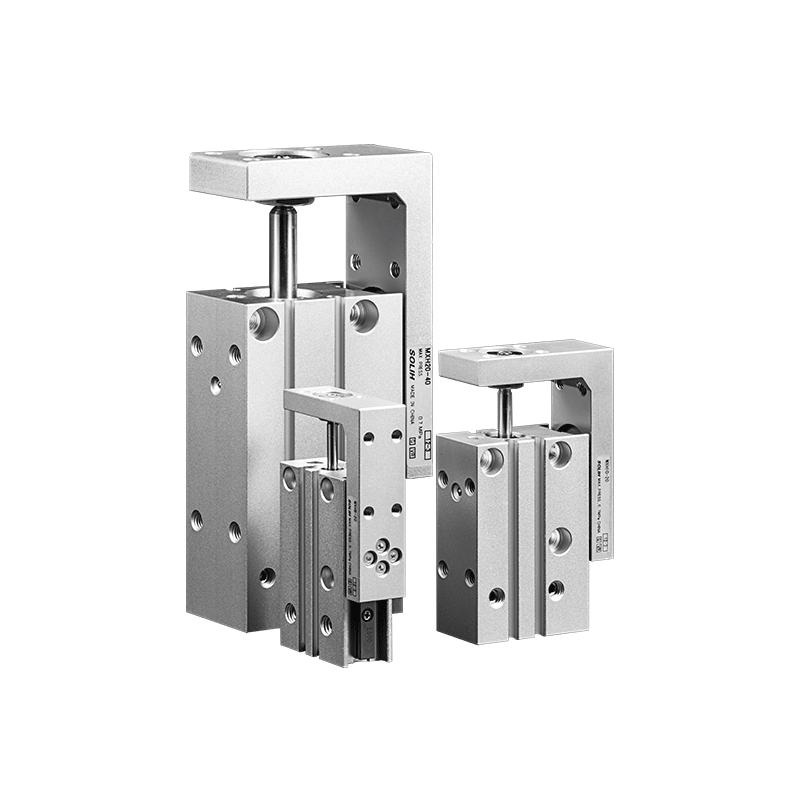

SOLH MXH ナローコンパクト空気圧スライドテーブルは、SMC MXH シリーズと互換性があります。デュアルピストン駆動と循環ボールガイドレールを装備し、密集した並列レイアウトに適した超薄型ボディを採用しています。従来のMXUスライドの約6倍の許容トルク、繰り返し位置決め精度±0.02mm、標準最大ストローク60mmと優れた耐オフセット性、耐ねじれ性を備えています。 4方向取付、3方配管に対応し、各種マグネットスイッチに対応した磁石を内蔵し、両端ゴムバッファを備え、連続無給油運転が可能です。内径φ6～20mmで、スペースに限りのある自動化機器内で片持ち荷重や片持ち荷重がかかる3C部品や小型プラスチック部品の中精度・長ストローク・高周波搬送に広く使用されています。

SOLH MXS 高剛性一体型空気圧スライドテーブルは、SMC MXS シリーズと完全互換性があります。デュアルピストン駆動とプリロードされたクロスローラーガイドレールを採用し、ゼロクリアランス動作を実現し、同じボアの単シリンダースライドの2倍の推力と最大±0.01mmの繰り返し位置決め精度を実現します。超薄型の一体構造により、分割シリンダ＋外部ガイドセットに比べて設置スペースを30%～50%削減します。位置決めピン穴による3面取付（底面、側面、軸方向）に対応しています。ボアサイズはφ6～25mm、標準ストロークは10～150mm、オプションで0～5mmのストロークアジャスターもございます。内蔵マグネットによりマグネットスイッチに適合し、オイルフリーでの動作が可能です。半導体の高剛性・高精度直線搬送、3C精密組立、光学部品のアライメントステーションなどに幅広く使用されています。

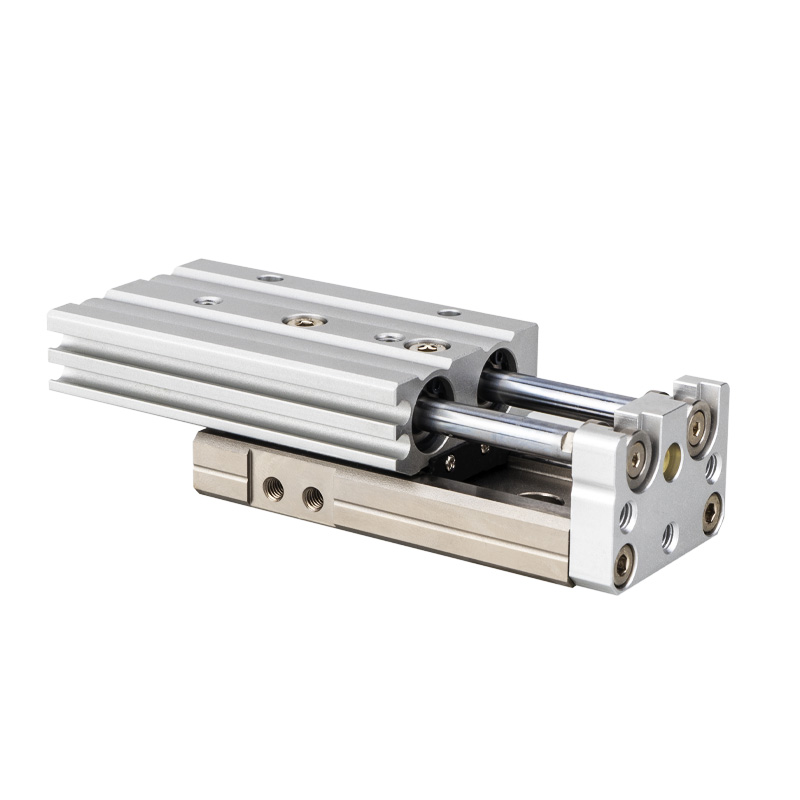

SOLH MXQ 経済的な空気圧スライドテーブルは、SMC MXQ シリーズと互換性があります。デュアルピストン駆動の無予圧循環ボールガイドレールを採用し、MXSよりも高さを低く軽量な超薄型・軽量一体型ユニットとして構成し、繰り返し位置決め精度±0.02mmを実現しています。位置決めピン穴による三面取付（底面、側面、軸方向）が可能です。ボアサイズはφ6～25mm、標準ストロークは10～150mm、オプションで0～5mmのストロークアジャスターもございます。内蔵マグネットによりマグネットスイッチに適合し、オイルフリー動作にも対応します。費用対効果の高い基本的なリニア アクチュエータは、予算重視のプロジェクトに適合し、小型電子部品やプラスチック部品の軽負荷高周波搬送や標準精度の自動組立ラインに広く使用されています。
