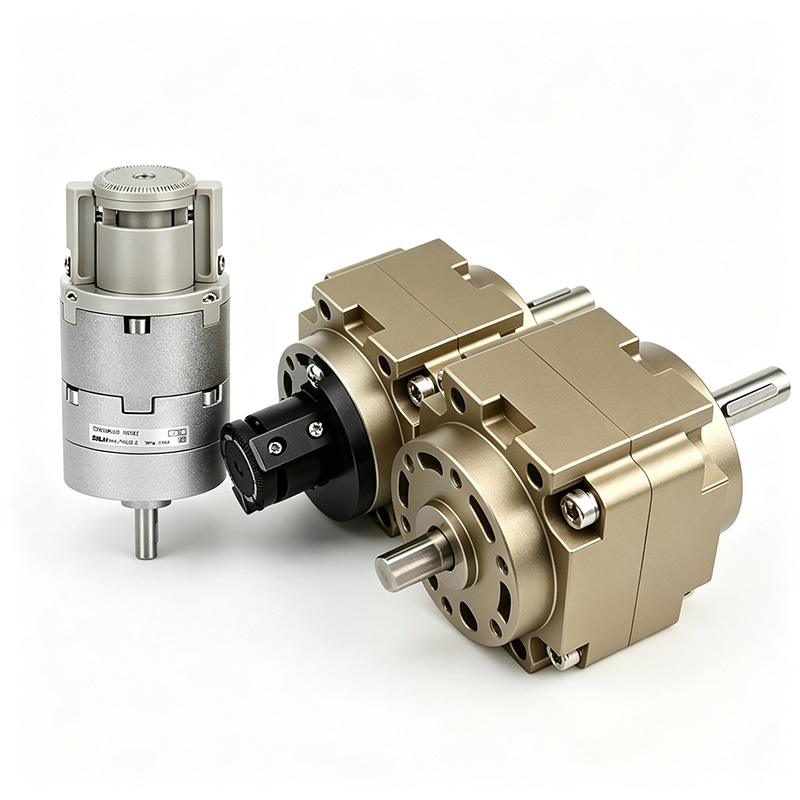

CRB1・CRB2シリーズ ベーン型ロータリアクチュエータ

CRB1・CRB2シリーズ ベーン型ロータリアクチュエータ（SOLH互換品）

ブランド: SOLH by Richge Technology

製品の位置付けとシリーズコアの違い

     SOLH CRB1、CRB2はシングル/ダブルベーン駆動のベーン型ロータリースイングシリンダです。ギアの噛み合いクリアランスがないため、超コンパクトなボディ、低回転慣性、超高速応答が特徴です。

     -- CRB2 (小型シリーズ): 軽荷重および狭いスペース用の口径 10 ～ 40mm、小型軽量設計

     -- CRB1 (ラージシリーズ): 重荷重および高トルク向けのボア 50 ～ 100mm、優れた耐衝撃性を備えたフルベアリングサポート

     シングルベーンの最大スイング角度は最大 270°/280°、ダブルベーンは最大 90°/100°。高速回転反転、インデックス作成、位置決めオートメーション ステーションに広く使用されています。

  1.CRB2小型スタンダードシリーズ

     -- ボアサイズ: 10、15、20、30、40mm

     -- ベーンオプション: S シングルベーン / D ダブルベーン

     -- スイング角度: シングルベーン 90°/180°/270°;ダブルベーン 90°/100°

     -- 主なメリット: 超小型、軽量、低起動圧力、横/軸デュアルポート、オプションの角度調整器と磁気スイッチ

     -- 用途：軽負荷高速回転、密閉空間機器、3Cエレクトロニクス、パッケージング、小型オートメーション

  2. CRB1 大型高耐久シリーズ

     -- ボアサイズ: 50、63、80、100mm

     -- ベーンオプション: S シングルベーン / D ダブルベーン

     -- スイング角度: シングルベーン 90°/180°/270°/280°;ダブルベーン 90°/100°

     -- 主なメリット: 高出力トルク、高耐荷重、完全なベアリングサポート、耐衝撃性、長寿命

     -- 用途: 重量ワークの反転、大規模割出し、重量回転治具、重工業組立ライン

ユニバーサルコア技術仕様

  1. 一般的な標準パラメータ

  2. 理論出力トルク @ 0.5MPa (コア選択指標)

   2.1 CRB2トルク表

   2.2 CRB1トルク表

 3 許容ラジアル荷重・アキシアル荷重の目安

     -- CRB2-20: ラジアル 120N、アキシャル 80N

     -- CRB1-50: ラジアル 245N、アキシャル 196N

     -- CRB1-100: ラジアル 588N、アキシャル 490N

内部構造とベーンの動作原理

  1. 主要構成品：シリンダ本体、一軸・二軸ロータリーベーン、出力軸、シールAss'y、エンドラバーバッファ、角度調整ボルト

  2. 動作ロジ​​ック: 圧縮空気が 1 つのチャンバーに入り、ベーンを押して中心シャフトの周りを回転させ、反対側のチャンバーから排出します。

     -- ダブルベーン: トルク 2 倍、スイング角度 ≤ 100° に制限

     -- シングルベーン: 最大 270° までの広いスイング範囲

  3. 独自の主な利点

     -- ギア＆ラック構造なし、バックラッシゼロ、衝撃振動のないスムーズな静かな回転

     -- 超コンパクトな外形、低い回転慣性、超高速応答 (90°回転 < 0.1 秒)

    -- 内部チューブと配線のルーティングに便利なオプションの中空スルーシャフト

     -- ストローク制限のためのデュアルエンド微調整ボルト。シングルベーン調整可能 0~270°、ダブルベーン 0~90°

完全なモデルコーディングルール

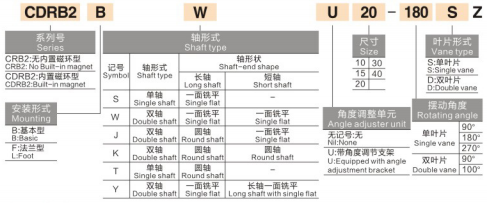

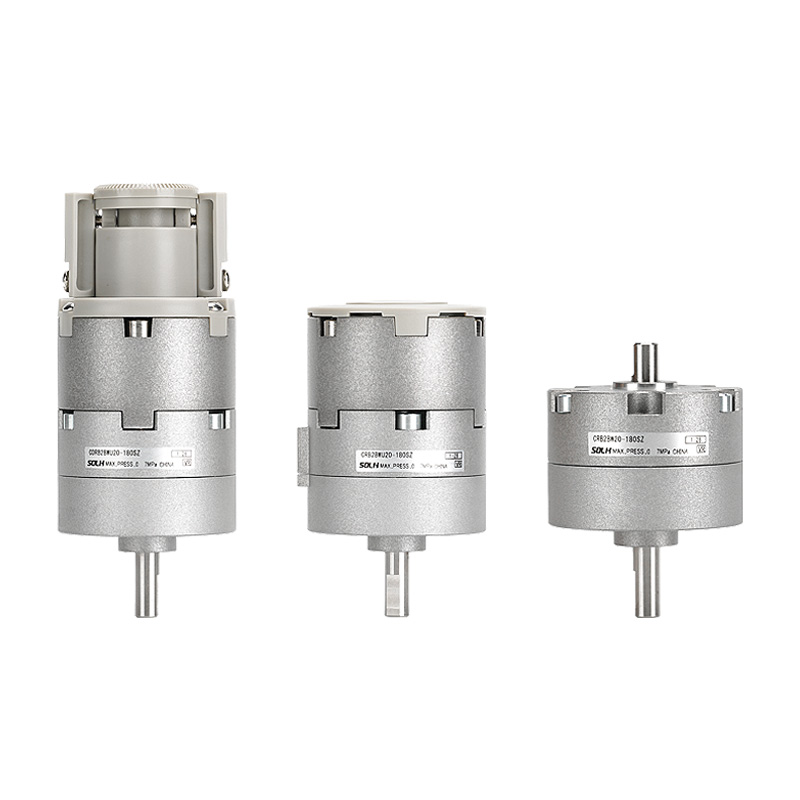

  1. CRB2モデル例：CRB2BW20-180SZ

     -- CRB2 = 小型ベーンロータリアクチュエータシリーズ

     -- B = 基本的なフランジ マウント。 L = フートブラケットマウント

     -- W = ダブル拡張シャフト。ブランク = 単軸

     -- 20 = ボアサイズ (10/15/20/30/40)

     -- 180 = スイング角度 (90/180/270)

     -- S = シングルベーン。 D = ダブルベーン

     -- Z = 角度調整ユニットを装備。ブランク = 標準、アジャスターなし

          接頭語 CDRB2 = 磁気スイッチ取り付け用の内蔵磁気リング

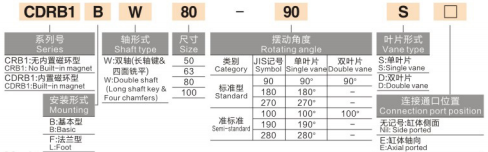

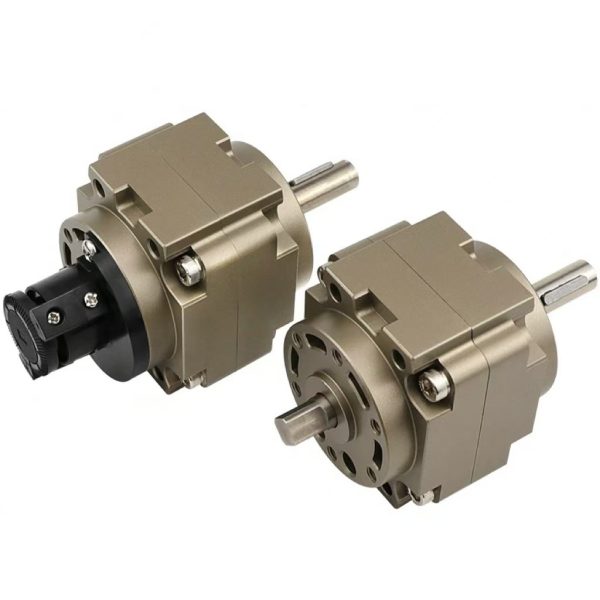

  2. CRB1モデル例：CRB1BW50-90D

     -- CRB1 = 大型高耐久ベーンロータリーシリーズ

     -- B = 基本マウント。 W＝両軸

     -- 50 = ボアサイズ (50/63/80/100)

     -- 90 = スイング角度 (90/180/270/280)

     -- D = ダブルベーン; S = シングルベーン

        接頭辞 CDRB1 = 磁気リング一体型モデル

ステップバイステップの選択ガイドと産業用途

  1. 選択の優先順位ルール

     -- トルクと寸法の分割: 軽負荷狭いスペース → CRB2 (10~40)。重高トルク回転→CRB1(50～100)

     -- スイング角度要件: 90° 以上の回転 → シングルベーン S;最大トルク90°以内 → ダブルベーンD

     -- 精度と速度のトレードオフ: ベーンタイプゼロバックラッシ、繰り返し位置決め±0.1°、高速軽負荷に最適。重い高精度ベアリング負荷には MSQ ラックピニオン回転テーブルが適しています

     -- 機能オプション: 細かい角度制限が必要 – 接尾辞 Z 角度調整単位を選択します。 PLC 位置フィードバックが必要 – CDRB 磁気統合モデルを選択してください

  2. 典型的なアプリケーションシナリオ

     -- 軽作業ライン: 電子部品の反転、ラベルの回転、ボトルのキャップの締め、小型材料の仕分け

     -- 耐久性の高いステーション: 大型ワークピースの 90°/180° 回転、組立ラインのインデックス、重量のあるロータリークランプ治具

     -- 一般産業: 包装、印刷、食品加工全自動回転位置決めステーション

性能比較: CRB ベーン VS MSQ ラック&ピニオン ロータリ アクチュエータ

一文

     概要SOLH CRB2小型軽量およびCRB1ヘビーデューティーベーンタイプロータリーアクチュエータは、オプションの角度調整器および磁気スイッチバリアントCDRBを備えたゼロバックラッシュシングル/ダブルベーンドライブを採用しており、0.05～24N・mトルクの高速低慣性回転を特徴としており、エレクトロニクス、パッケージングおよび重量組立自動化ラインにおける高速反転、インデックスおよびロータリークランプに最適です。
