TWQシリーズ 高さ固定式ストッパシリンダ |小型軽中量ストップシリンダ

ブランド: SOLH by Richge Technology

1. 製品概要と主要な構造的特徴

     SOLH TWQシリーズは、軽中量自動搬送ラインに最適な取付高さ固定型ストッパシリンダです。コンパクトなボディ構造、オプションの 4 種類のロッドエンド、油圧バッファの利用可能性、およびオプションの機械的セルフロック機能が特徴です。 10 ～ 150kg のパレットや工具の停止、ステーション制限、搬送位置決めに適した TWQ シリンダは、軽負荷および中負荷の自動化シナリオ向けのコストパフォーマンスの高い標準ソリューションとして機能します。

 1.1 固定取り付け高さ設計

     統合された高さ固定のボディにより、高い繰り返し位置決め精度を備えた迅速かつ簡単な設置が保証されます。標準化されたコンベヤステーションのレイアウトに完全に適合し、高さ調整手順が不要になり、現場での展開効率が向上します。

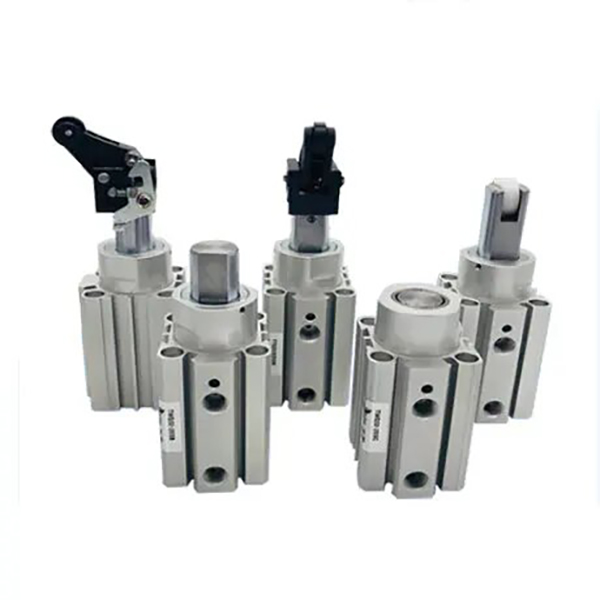

 1.2 多彩な4種類のロッドエンド（コアアドバンテージ）

     • B 平ロッドタイプ：回り止めフラットピストンロッド構造により、安定した停止性能と強力な偏心荷重耐性を実現し、横力が加わった状態でも正確な位置決めを維持します。

     • C丸棒タイプ: 耐衝撃性を強化した厚みのある中実丸型ピストンロッド。大きな横方向の力と正確な工具の位置決め要件が伴う作業条件向けに特別に設計されています。

     • Rローラーレバータイプ：レバー＋転がり接触構造により、滑らかな転がり運動で停止衝撃を最小限に抑え、高速連続運転のコンベヤラインに最適です。

     • K アジャスタブルバッファレバータイプ: 内蔵の調整可能な油圧バッファにより、さまざまな重量や搬送速度のワークに適応する自由な減衰抵抗調整が可能で、さまざまな作業条件に対して最適なソフトストップ効果を実現します。

  1.3 オプションのセルフロック機能（R/K バージョン）

     ローラー レバーとバッファ レバーのバージョンは、オプションの機械的セルフロック構造をサポートしています。ワークピースの衝撃停止後、シリンダはレバーアームを自動的にロックしてリバウンドや逆押しを防止し、ワークピースのずれを効果的に排除し、コンベアステーションの安定性と一貫性を大幅に向上させます。

 1.4 コンパクトサイズ＆耐久性に優れた構造

     シリンダーボディには硬質アルマイト処理、ピストンロッドには硬質クロムメッキを施し、耐摩耗性、耐衝撃性に優れています。標準的なオイルフリー操作は、クリーンな生産環境や溶接の防沫シナリオに適応します。 4 つの側面に確保されたセンサー溝により、磁気スイッチを構造上の干渉なく取り付けることができ、柔軟なレイアウトが可能になります。

  1.5 多様な動作モード

     オプションの複動標準モードと単動 (スプリング伸長/スプリング収縮) モードは、自動サイクリング、電源オフ安全保護、および一時停止要求をカバーし、さまざまな産業用制御ロジックに適合します。

2. 完全なモデル命名規則と注文例

  1. 代表的なモデル例：TWQ32-20SB、TWQ50-30RK-F

 2. 標準注文例

     • 標準平ロッドモデル：TWQ32-20SB（ボアφ32、ストローク20mm、フラットコラムロッドエンド、緩衝ゴム）

     • セルフロック調整可能バッファモデル：TWQ50-30RK-F（ボアφ50、ストローク30mm、調整式油圧バッファレバー、セルフロック機能付）

3. 一般的な技術パラメータ (20℃、0.5MPa 標準状態)

  3.1 基本仕様

     • 動作モード：複動、単動（バネ伸び・バネ縮み）

     • 使用圧力範囲：0.05～1.0MPa；耐圧力：1.5MPa

     • 周囲温度：-10℃～60℃（氷のない環境）

     • バッファ構成: S = 両端ゴム緩衝材。 K = 調整可能な油圧バッファ + 両端ゴムバッファ

     • 潤滑モード：オイルフリー動作

     • 設置方法: 標準固定高さフランジ取り付け

 3.2 標準ボアとストロークの組み合わせ

  3.3 理論上の停止力（単位：N @0.5MPa）

  3.4 製品質量（単位：kg @標準ストローク）

4. コア構成と選択ガイドライン

  4.1 ロッドエンドの種類の選定

     • B フラットコラムタイプ（推奨）: 回転防止と安定性の高い設計で、軽荷重 (10 ～ 80kg) および低速運転 (≤0.3m/s) に適しており、明らかな横方向の衝撃がありません。

     • C 丸柱タイプ: 耐衝撃性に優れた厚みのあるロッド構造で、大きな横力がかかるツールの位置決めシナリオに最適です。

     • Rローラーレバータイプ：低衝撃で滑らかな転がり性能を持ち、高速（0.5m/s以下）軽中荷重（30～100kg）のコンベヤラインに最適です。

     • K アジャスタブルバッファレバータイプ: 適切な減衰と優れた耐衝撃性を備え、中荷重 (50 ～ 150kg)、高頻度の起動停止、および不安定な速度作業条件向けに設計されています。

  4.2 セルフロック機能の選択

     • F セルフロックタイプ（オートライン推奨）：R/Kレバーバージョンのみ使用可能。ワークの跳ね返りやステーションのズレを防止し、自動ラインの連続稼働安定性を大幅に向上します。

     • ノンロックタイプ: 軽微な逆影響と手動リセット操作を伴うシナリオ向けの費用対効果の高いソリューションですが、完全に自動化された生産ラインには推奨されません。

  4.3 動作モードの選択

     • 複動形: 双方向制御可能な動作による最大の停止力。高周波および完全自動制御シナリオに適しています。

     • 単動式(バネ伸び)：停電後に自動的に延長してワークを停止し、危険なステーションや電源オフ保護用途の安全性を優先します。

     • 単動式（スプリング引き込み）：エア供給で停止、電源OFFで自動解除、常時開のコンベヤラインや一時停止作業に適しています。

5. 典型的なアプリケーションシナリオ

     • 軽・中量コンベヤライン: エレクトロニクス、家電、食品業界における 10 ～ 150kg のパレットやツーリング プレートの停止、制限、搬送の位置決めに適用されます。

     • 高速マテリアルハンドリングライン：R/Kレバー構造により、ローラコンベアやベルトコンベア上の軽荷重高速（≦0.5m/s）ワークでも衝撃ゼロでスムーズに停止します。

     • 自動化装置ステーション：コンパクトなボディで設置が容易で、工作機械の搬入出制限、組立ステーションの位置決め、検査ステーションの停止などに幅広く使用されます。

     • 梱包・物流ライン：カートンや資材箱の停止、分岐ステーションのブロック、スタッキングの位置決めに最適で、高いコストパフォーマンスと低メンテナンスが特徴です。

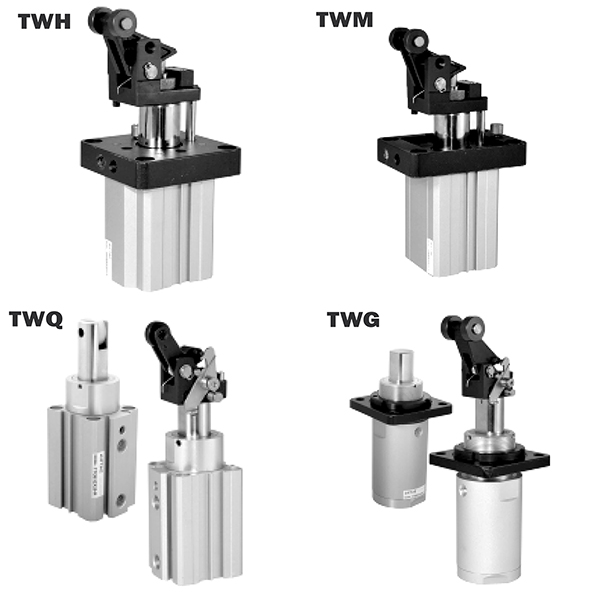

6. TWQ と TWH/TWM シリーズの簡単な比較

7. 3ステップクイック選択ガイド

     1. チューブ内径の選定：ワーク重量に応じて安全率200％（理論停止力≧実荷重×2）で穴径を選定します。荷重80kg以下の場合はφ25/φ32をお選びください。荷重80～150kgの場合はφ40/φ50を選択してください。

     2. ロッドエンドとバッファの選択: 軽負荷低速シナリオ向けにBフラットロッド+Sラバーバッファを採用。高速軽負荷ラインにはRローラタイプを選択してください。中負荷および高頻度の動作条件には、K 調整可能なバッファ タイプを選択してください。

     3. 機能構成の選択：自動生産ラインにFセルフロックを装備します。高周波サイクリック制御には複動モードを選択します。安全優先および電源オフ保護ステーションに単動スプリング伸長モードを採用。

一文の要約

     SOLH TWQ シリーズ固定高さストッパーシリンダは、コンパクトな設計、マルチロッドエンド互換性、およびオプションのセルフロックおよび調整可能なバッファ機能を備えており、10 ～ 150kg の軽量および中量自動コンベヤシステムに高いコストパフォーマンスで安定した柔軟な停止ソリューションを提供します。
