エアシリンダー

SOLH MGF 薄型ガイド テーブル シリンダは、対応する SMC 相当品と完全に互換性があります。大径の同心ガイドスリーブを一体化して設計されており、従来のデュアルガイドロッドシリンダの方向制限を打ち破り、偏心荷重に対して360°均一のたわみ防止性能を発揮します。 MGQシリーズと比較して設置全高を15%～20%削減し、超フラットなコンパクトレイアウトを実現しました。対応内径：φ40、φ63、φ100mm、標準ショートストローク30mm～100mmをラインナップし、ショートストロークの重負荷運転に最適です。回り止めピンを内蔵しており、許容トルクはφ100モデルで409N・mと非常に高く、あらゆる方向からの偏心力に対しても噛み込みやずれがなく安定しており、最高回り止め精度は±0.05°です。双方向の上下取り付けがサポートされています。本体3面のT溝により4面へのマグネットスイッチの取り付けが可能です。両端ゴム緩衝材を標準装備し、オイルフリーでメンテナンスフリーです。 10 という接頭辞が付いた低発塵クリーン バージョンは、半導体、3C エレクトロニクス、医療現場の厳しい要件を満たしています。従来の構造に比べて約15%軽量なこの製品は、ワークのジャッキング、治具の突き出し、ステーションのインデックス反転、短距離の重荷重押し込みなどに幅広く使用され、限られた設置スペース内で全方向のたわみ防止と高トルク容量を必要とする理想的なコンパクトな空圧アクチュエータです。

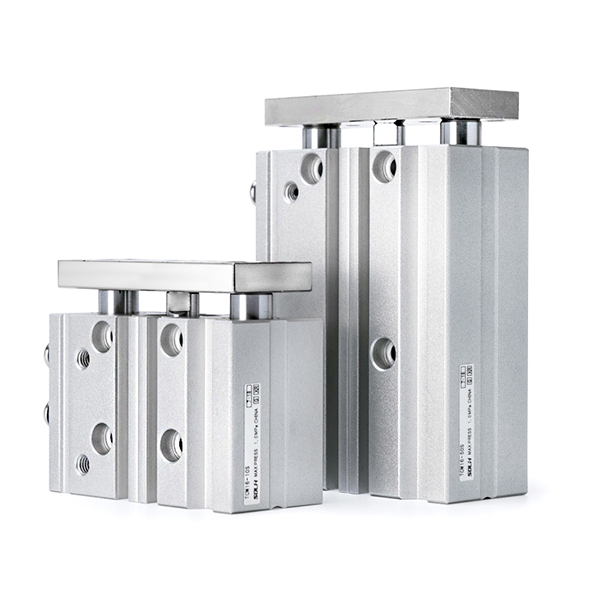

SOLH TC シリーズ 3 軸ガイド ロッド シリンダは、SMC MGP シリーズの直接のドロップイン代替品です。 2本のガイドロッドと中央のピストンロッドからなる一体3軸構造を採用し、超高剛性を実現しました。従来のデュアルガイドロッドシリンダに比べ2倍以上の耐ねじれ強度と横方向負荷能力を有し、たわみや位置ずれの防止に効果を発揮します。利用可能なボア サイズは 2 つのコア バリエーションで φ6 mm ～ 100 mm の範囲です。TCL 精密ボール ベアリング タイプは、高頻度の持ち上げと精密な位置決めのための超低摩擦とスムーズな動きを実現します。 TCM黄銅合金滑り軸受タイプは、重荷重、粉塵の多い環境、コンベヤラインの停止作業などに優れた耐摩耗性、耐衝撃性を誇ります。標準ストロークは5mm～500mmをカバーします。オプション構成として、Jタイプストローク調整（調整範囲最大50mm）や-20℃～120℃まで安定動作する-T高温バージョンもございます。標準構成には、内蔵の磁気リング、両端のゴム製バッファ、オイルフリーのメンテナンスフリー動作が含まれます。多方向取付穴とマグネットスイッチ用の4側面スロットを一体化し、上面と側面のデュアルエアポートにより柔軟な配管レイアウトが可能です。フランジおよびフット ブラケットのアクセサリは、さまざまな設置方向をサポートします。使用圧力範囲は0.1MPa～1.0MPaで、ベンチマーク位置決め穴により信頼性の高い繰り返し精度を保証します。コンベアストッパーのリフティング、3CエレクトロニクスにおけるPCBのハンドリングと圧着、パッケージングゲートの作動、ジグの排出、偏心負荷の駆動に広く使用されているこの統合アクチュエータは、別個の外部ガイドアセンブリの必要性を排除し、小型精密ステーションや一般的な中重量から重量負荷のオートメーション向けに優れたコストパフォーマンスで機械設計を簡素化します。

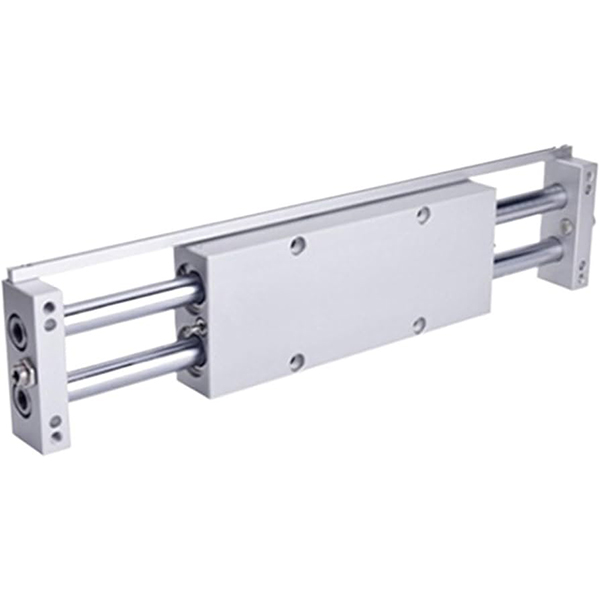

SOLH CX2シリーズ両ロッドスライドシリンダは、SMC CX2標準モデルと互換性があります。デュアルピストンと対称デュアルピストンロッドで構築されており、同じボアサイズのシングルロッドシリンダと比較して2倍の推力出力と優れた一体剛性を実現します。内径はφ10、15、25mmをラインナップし、標準ストロークは25mmから200mmまで対応します。標準バージョンはスライドベアリングガイドを採用しています。アップグレードされた CXWM (スライド ベアリング + 油圧バッファ) および CXWL (ボール ベアリング + 油圧バッファ) は、高速で頻繁に衝撃を受ける用途向けにカスタマイズされています。対称デュアルロッドは、φ25穴に対して最大精度±0.02°の固有の機械的回転防止性能を提供し、横荷重および偏心荷重に対して優れた耐性を備えています。薄型スリムボディで、固定側端板と移動側端板と固定側端板とスライド側シリンダ本体の2つの組立形式に対応します。 4面の取付穴と3方向のエアポートにより、狭い場所でも柔軟な設置・配管が可能です。両端ゴム緩衝材を標準装備し、オイルフリーでメンテナンスフリーです。オプションの N 非磁性バージョンは、磁気に敏感な場合の磁気干渉を排除します。 3Cおよび半導体産業の精密ワークピース搬送、治具の押し上げと持ち上げ、コンパクトな装置内の高密度シリンダーレイアウト、食品、医療およびクリーンワークショップの中負荷の往復駆動に広く適用されます。

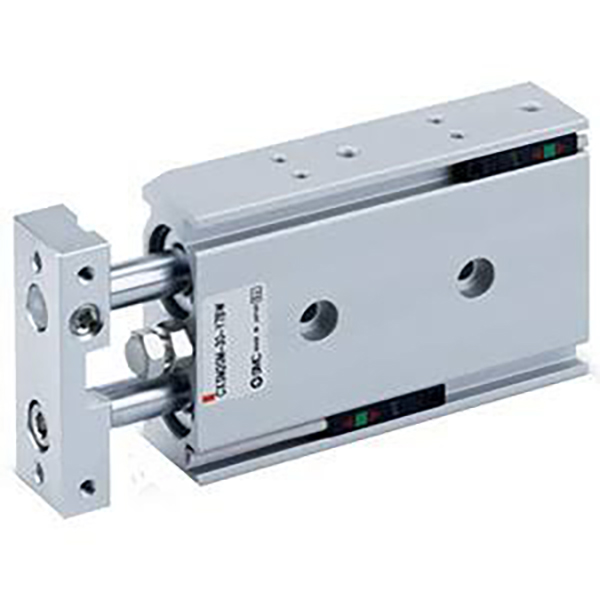

SOLH CXSJ は、クラシックな CXS ツインシリンダーをアップグレードした超コンパクトな製品で、オリジナルの SMC CXS シリーズと互換性があります。デュアルピストンとデュアルガイドロッドを統合して構築されており、同じボアサイズで±0.1°の安定した回転防止精度で2倍の推力を実現します。非常に狭い内部機器のレイアウトに合わせて、外形寸法を 10% ～ 20% 縮小・縮小し、軽量化を実現しています。 4つのサブモデルを用意しています。滑り軸受を搭載し、低速の一般位置決めに優れた耐摩耗性と防塵性能を備えたCXSJM。 CXSJLボールベアリングタイプは超低摩擦で最高速度800mm/sのスムーズな動きを誇り、高周波高速ピックアンドプレースに対応します。 CXSJWM/CXSJWL ダブルスルーロッド設計により、両端にワークを取り付けて両側の同期リフティングとセンタリング位置決めが可能になります。内径φ6、φ10はアキシャル配管と横配管の両方に対応しますが、その他のサイズは横配管のみとなります。リバーシブルの磁気スイッチ ブラケットは、4 方向の干渉のない組み立てと左右対称の取り付けをサポートします。両端のゴム製バッファが標準装備されています。接尾辞 Z は位置センサー用の内蔵磁気リングを表し、磁気干渉防止シナリオには非磁気バージョンが利用可能です。オプションの伸縮ロックP、伸縮ロックRを使用することで、アクチュエータを所定の位置に安定して保持できます。 3Cおよび一般生産ライン向けのコンパクトな自動化装置内で、軽負荷下でのピックアンドプレース、軽プレスおよび精密制限位置決めに広く使用されています。

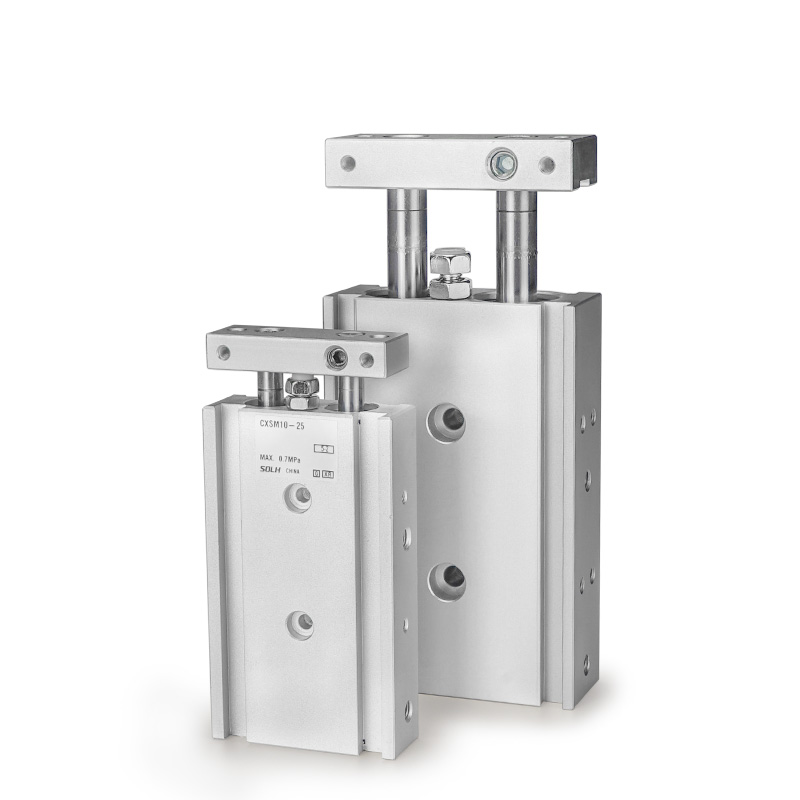

SOLH CXS高剛性薄形ツインロッドシリンダは、SMCオリジナルCXSシリーズと完全互換性があります。同期作動用の統合された同軸デュアルピストンとデュアルガイドロッドで構成されており、±0.1°の安定した回転防止精度とともに、同一ボアサイズのシングルピストンシリンダーと比較してほぼ2倍の推力を実現します。一体型のガイド構造により、外部補助ガイドなしでも横荷重や偏心荷重に強い耐性を発揮します。 4 つのコア サブモデルが用意されています。金属滑り軸受を備えた CXSM は、低速位置決め、プレス、塵埃の多い環境向けに優れた耐摩耗性、防塵性能、優れた側面耐荷重を誇ります。 CXSL ボール ベアリング タイプは、超低摩擦とスムーズな動作を特徴とし、最大速度 400 mm/s で高周波高速ピック アンド プレースを実現します。 CXSWM/CXSWL ダブルスルーロッドバージョンでは、両側の同期リフティングとセンタリング移動のためにロッドの両端に治具を取り付けることができます。両端のゴム製バッファが標準装備されています。 φ20/25/32大口径には高速の激しい衝撃を吸収するAZエアバッファーをオプション設定。末尾の Z は、D-M9B、D-A93 およびその他の位置センサーを直接取り付けるための内蔵磁気リングを示します。磁気に敏感な作業条件には、非磁性バージョンも利用できます。オプションの伸長ロック P および縮退ロック R を使用すると、ピストンを指定の位置でロックできます。 3 面取り付け (底面、上面、側面) は、多様なコンパクトな機械レイアウトをサポートしており、3C エレクトロニクスや一般的な自動化生産ラインの精密ピッキング、材料搬送、位置決め、軽プレスのプロセスに広く導入されています。

SOLH TN はコストパフォーマンスに優れた二軸シリンダで、滑り軸受ガイドを備えたシングルピストンデュアルガイドシャフト構造を採用し、コンパクトなレイアウトでコストパフォーマンスに優れています。工場出荷時に内蔵の磁気リングとストローク微調整用の調整可能なフロントゴムバッファが装備されており、±0.2°の回転防止精度を実現します。シンクロナイズドデュアルシャフトによりねじれや振れを抑制し、横方向のわずかな偏心荷重に耐えます。 3 方向 (上、下、側面) の取り付けが可能で、側面の溝により追加のブラケットなしで磁気スイッチを直接取り付けることができます。標準のシングルエンドロッド TN とダブルスルーロッド TNW の 2 つのタイプが提供されます。TNW では、双方向の同期センタリング動作のためにロッドの両端に治具を取り付けることができます。 TNはTRシリーズに比べて、φ6穴のオプションを設けず、小形・低コストを実現しました。 CXS/CXSJ デュアルピストン ツイン シリンダーと比較して、TN は単一推力を出力しますが、明らかにコスト上の利点がありますが、精度と負荷容量は低くなります。使用圧力範囲は0.15～1.0MPa、周囲温度適応範囲は－20℃～70℃です。軽負荷の位置決め、単純なプレス、ワークの停止、および中程度の精度要件とコスト管理の要求がある一般的なオートメーションステーションの短距離搬送に広く使用されています。 S型マグネットリングは全シリーズに標準装備されており、取り外しはできません。デフォルトのRcねじは、海外プロジェクト向けにGねじまたはNPTねじにカスタマイズできます。

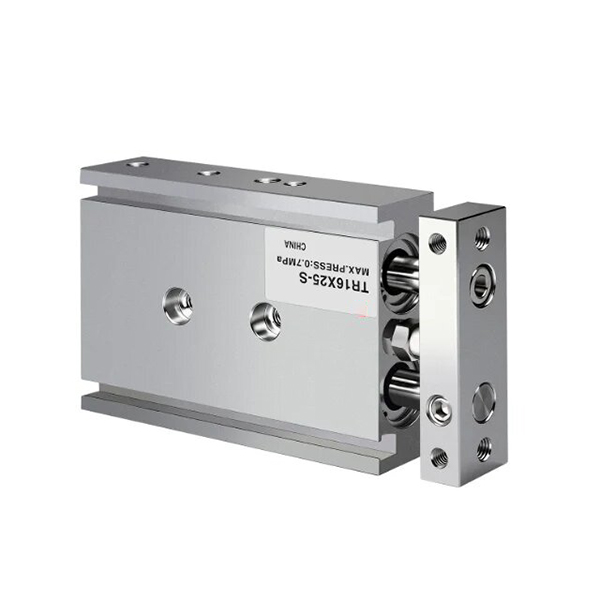

SOLH TR二軸シリンダはJIS工業規格に基づいて製造されています。シングルピストンデュアルガイドシャフト構造と延長すべり軸受ブッシュを採用し、コスト効率の高いTN二軸シリンダを上回る高い構造剛性、優れた耐ねじれ性、強力なたわみ防止能力を備えています。ボアサイズは標準シングルロッドTR、ダブルスルーロッドTRW、軽量コンパクトTRJバリエーションを含め、φ6から32mmまで幅広く取り揃えています。回り止め精度は内径16mm以上で±0.1°、小径φ6/φ10で±0.2°を実現。両軸採用により揺動のズレを抑制し、ロングストロークでも安定した動作を保証します。調整可能なフロントラバークッションパッドが固定リアバッファーと連携して、ストロークのトリミング、衝撃吸収、ノイズ低減を実現します。 3 方向取り付け (上部、下部、側面) とオプションの両面ポートが利用可能です。側面の溝により、追加のブラケットを使用せずに磁気スイッチを直接組み立てることができます。末尾に S のマークが付いた内蔵磁気リングが標準ですが、磁気干渉に敏感な場合には非磁性のカスタマイズされたバージョンも提供されます。使用圧力範囲は0.15～1.0MPa、使用温度は－20℃～70℃です。海外エンジニアリングプロジェクト向けに、標準のRcねじをGねじやNPTねじに変換することができます。 CXS ツインシリンダーとの違い: TR は、優れた機械的剛性とロングストローク用途での安定した耐横荷重性を備えた単推力を出力します。 CXS は、高頻度のショートストロークのピックアンドプレースに適した、二重推力、低摩擦、スムーズな高速往復運動を実現するデュアルピストンを備えています。精密位置決め、ワークのプレス、長距離の停止と搬送、および中軽荷重下での信頼性の高いガイドを必要とする一般的な自動化ステーションに広く適用されます。

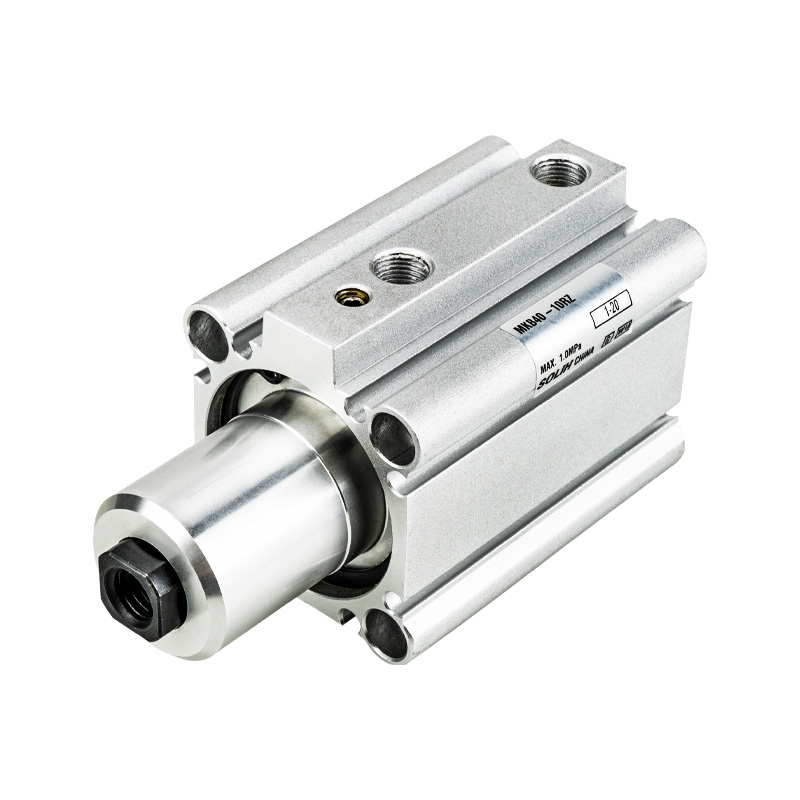

SOLH MK（通称：MKB）は、主流のMKBシリーズと互換性のある90°回転と直線下方向クランプを一体化した複合空圧シリンダです。内径はφ12～φ63、クランプストロークは5mm～50mmをカバーします。従来のMK2モデルに比べ全長を3～10mm短縮し、コンパクトなレイアウトを実現しました。許容慣性トルクを3倍に向上させ、高慣性ワークの高速クランプに対応し、φ63ボアの最大クランプ力は0.5MPa時12.4kNに達し、確実な重荷重保持を実現します。作業サイクル: 上方への後退 → 90° 左右回転 → クランプのための伸長。リリースは逆の順序に従います。回転角度は90°、公差±5°で固定されており、安定した繰り返し位置決めが可能です。 2面センサ取付のみのφ20、φ25穴を除き、その他のサイズは4方向マグネットスイッチ取付に対応しており、干渉せずすっきり配線できます。貫通穴と両端ネジ穴により、直接取り付けとフランジ取り付けが可能です。両面ゴム製緩衝材が衝撃、振動、騒音を軽減します。オイルフリー設計により、粉塵のないクリーンな作業環境を実現します。内蔵の磁気リングは位置センサーと連携してクランプ/リリース状態を監視します。時計回り RZ および反時計回り LZ の回転方向はオプションです。工作機械の治具、溶接位置決め、スタンピング固定、精密 3C 部品、半導体トレイのクランプ、治具の反転制限などに広く応用されています。回転機能とクランプ機能を統合することで、機械設計を簡素化し、設置スペースを節約します。機械的衝突を避けるため、クランプ力≧実荷重×1.5の安全率を考慮し、3～5mmのストロークマージンを確保した穴径を選定してください。

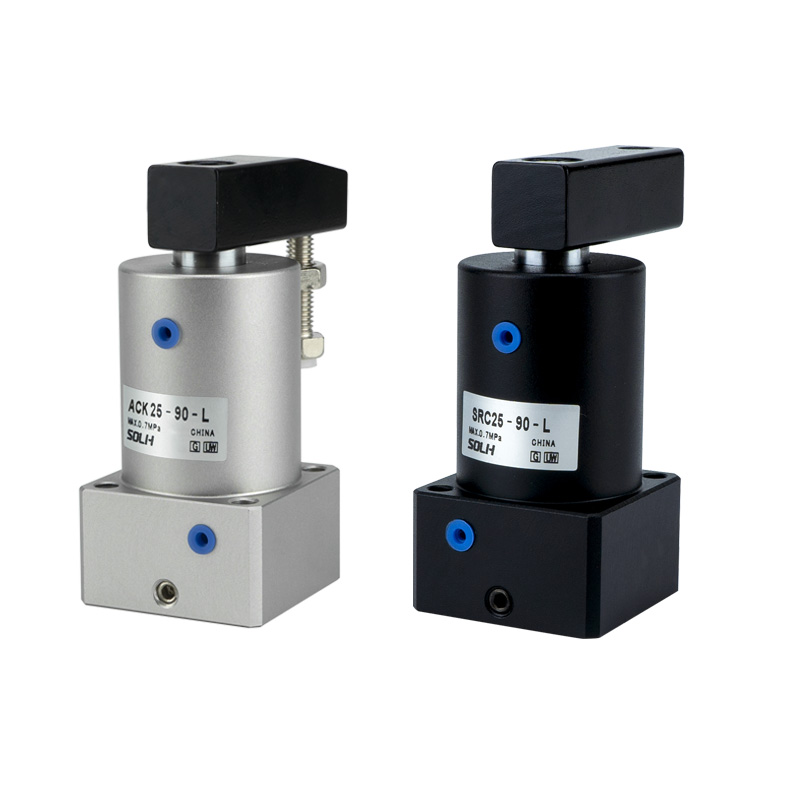

SOLH ACK アングルシリンダは、標準 90° 回転 / オプション 180° 回転と直線下向きクランプの複合動作を統合しており、ボアサイズは φ25 ～ φ63 の範囲です。 3本のガイド溝支持構造を基本構造としているため、構造剛性に優れ、偏心荷重に強く、一般的なロータリークランプシリンダに比べ±1.5°という高い角度位置決め精度を実現しています。 2 つの構造タイプが利用可能です。狭いワークピース用のシングルプレッシャープレートを備えた ACK と、幅の広いワークピース用のダブルプレッシャープレートを備えた ACKD です。現場のレイアウトに合わせて左回転（L）、右回転（R）が選択可能です。動作サイクル: ピストンロッドが後退および上昇 → ワークの干渉を避けるために回転 → クランプのために下方に伸びます。リリースはリセットとは逆の順序で実行されます。ピストンロッドは熱処理された合金鋼で作られ、シリンダーチューブは硬質陽極酸化処理が施され、輸入された高性能シールリングと組み合わせて、優れた耐摩耗性、耐腐食性、低エア漏れ、長寿命を実現しています。 4 つの底部貫通穴は、直接取り付けとフランジ取り付けをサポートします。内蔵のセンサー溝により、磁気スイッチの組み立てが容易になり、クランプとリリースの状態を監視できます。各ボアには固定の標準クランプストロークが装備されています。 φ63の最大クランプ力は使用圧力0.5MPaで1050Nに達します。使用圧力範囲は0.15～1.0MPa、温度適応範囲は－20℃～80℃と広いです。工作機械のツーリング、溶接の位置決め、スタンピング工程のズレ防止固定、電子トレイの治具クランプ、反転機構の位置決めなどに広く採用されています。別々のロータリーシリンダーとクランプシリンダーを置き換えて、機械的なレイアウトを簡素化し、設置スペースを節約します。理論上のクランプ力≧実荷重×1.5の安全率を考慮し、機械的衝突に対するストローク余裕を3～5mm確保して適切な内径を選定してください。
