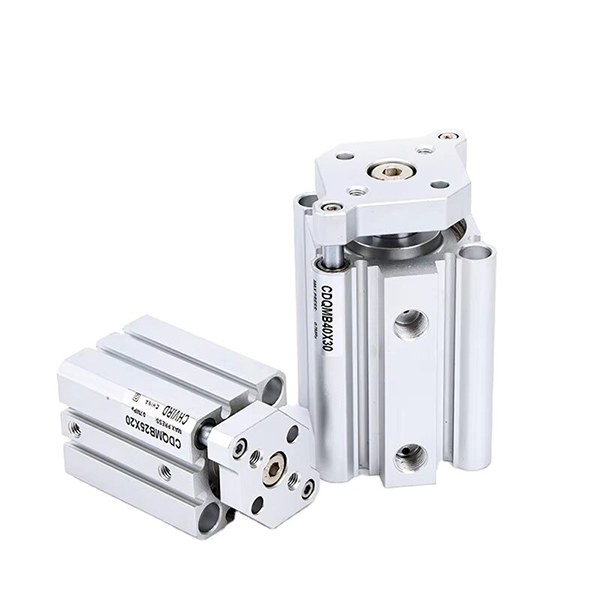

CQMシリーズ ガイド付き薄型空気圧シリンダ

ブランド: SOLH by Richge Technology

製品概要

     SOLH CQMシリーズは、輸入品CQM/CDQMと互換性のある高剛性ガイド付き薄肉シリンダです。 CQ2薄肉シリンダー構造をベースとしたダブルガイドロッドを内蔵。耐横荷重性と耐回転性能が大幅に向上しました。 CQ2と同じボディ長で、追加の外部ガイドは必要ありません。 CQ2/CQSと互換性のある取り付けサイズ。精密な位置決め、クランプ、横荷重による押し込みに広く使用されます。

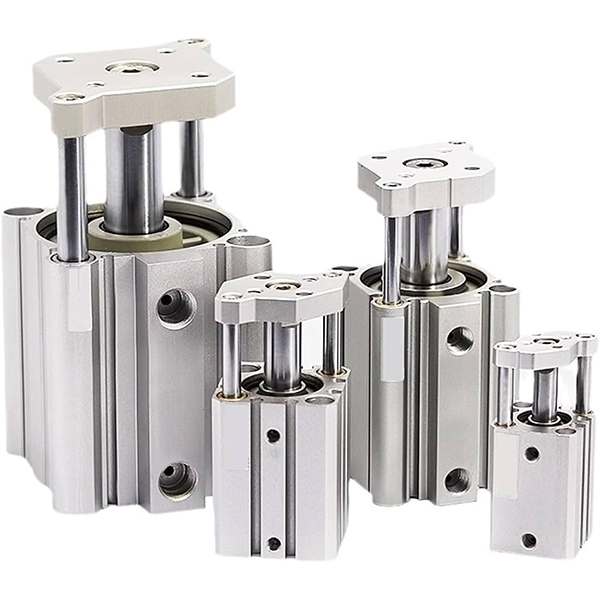

構造と主な特長

     -- 一体化された薄型シリンダー本体 + 平行ダブルガイドロッド、前端の負荷取り付けプレート。

     -- 硬質アルマイト処理アルミニウムバレル、クロムメッキピストンロッドとガイドロッド。

     -- バリエーション: CQM (非磁性)、CDQM (磁石付き)、CQM-XB24 長寿命バージョン;

     -- 標準 CQ2 シリンダの 2 ～ 4 倍の横荷重容量、回転公差 ≤±0.2°。

     -- 両端に標準のゴム製バッファがあり、エアクッションのオプションはありません。

     -- 磁気スイッチ検出用の CDQM 内蔵磁石、柔軟なセンサー取り付け。

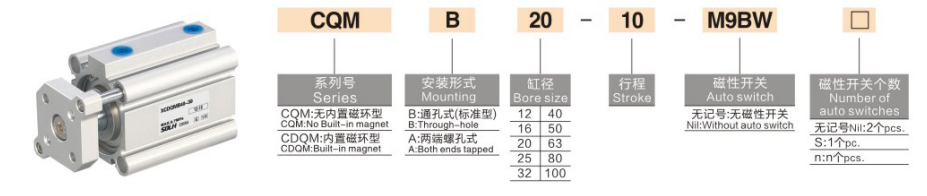

モデルのコーディング規則

   1. 例: CDQMB20-50-M9B

     -- C: 内蔵磁石 (CDQM)。ブランク = 非磁性 (CQM)

     -- DQM: ガイド付き薄肉シリンダのシリーズコード

     -- B/A: 取り付けタイプ。 B=スルーホール。 A=端タップ穴

     -- 20: ボアサイズ:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: ストローク長さ 5~100mm

     -- M9B: マグネットスイッチオプション

技術仕様

理論推力、引張力、最大横荷重@0.5MPa

一文の要約

     SOLH CQM シリーズ一体型ダブルガイドロッド薄型空気圧シリンダは、優れた耐ねじれ性と高い横方向負荷容量を備え、自動クランプおよび位置決め用途向けの標準 CQ2 シリンダに代わる完璧な精密アクチュエータです。
