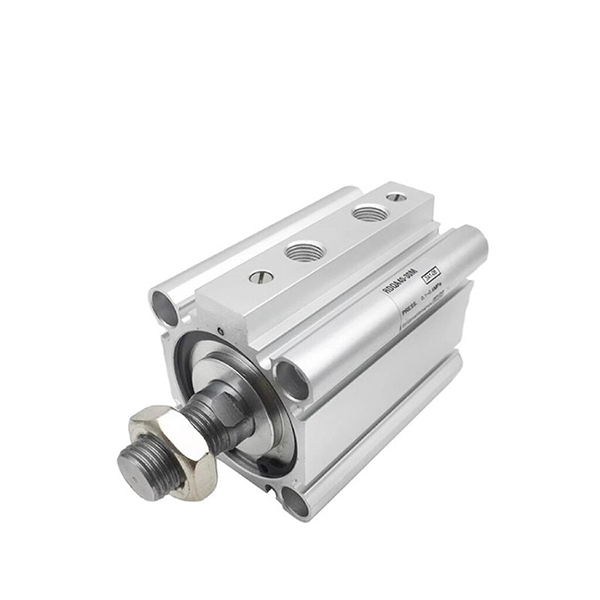

高性能エアクッション付薄形空気圧シリンダ RQシリーズ

ブランド: SOLH by Richge Technology

製品概要

     SOLH RQシリーズ高性能薄肉シリンダはSMC RQ/RDQと互換性があります。革新的なリングレス内蔵エアクッション構造を採用。エネルギー吸収能力はCQ2緩衝ゴムの3倍、騒音は50％低減。通常のエアクッション薄型シリンダーよりも20％短い超スリムボディ。 CQ2/CQSをそのまま置き換えてクッション性能を向上させます。ハイサイクル、高負荷、低騒音の自動位置決め、クランプ、マテリアルハンドリングなどに幅広く使用されます。

構造と主な特長

     -- 極薄の角型アルミニウムバレル、統合されたリングレスエアクッション。

     - 硬質陽極酸化バレル、クロムメッキピストンロッド、強力な抗変形性能。

     -- バリエーション：RQ（非磁性）、RDQ（マグネット付）、RLQ（垂直荷重用ロックタイプ）。

     -- 50~500mm/sの連続高速往復運動に適した強力なエアクッション。

     -- 磁気スイッチ検出用の RDQ 内蔵磁石、マルチサイドセンサースロット。

     -- CQ2、CQSシリーズと取付寸法互換。

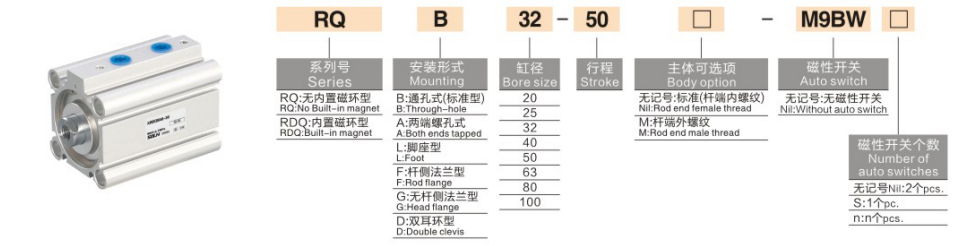

モデルのコーディング規則

   1. 例：RDQB32-50-M9B

     -- R/RD: 非磁石 / 磁石内蔵

     -- Q: シリーズコード

     -- B/A/L/F/G/D: 取付形式

     -- 32: ボアサイズ:20/25/32/40/50/63/80/100 mm

     -- 50: ストローク長さ

     -- M9B: マグネットスイッチオプション

技術仕様

理論推力と引張力と最大許容運動エネルギー@0.5MPa

一文の要約

      SOLH RQ シリーズ高速薄型空気圧シリンダは、リングレス エアクッションを内蔵し、優れた衝撃吸収性と低騒音を備え、ハイサイクル重負荷オートメーションに最適なアップグレード アクチュエータで、標準の CQ2 薄型シリンダと互換性があります。
