超高精度小型空気圧スライドテーブル MXPシリーズ

超高精度小型空気圧スライドテーブル MXPシリーズ

ブランド: SOLH by Richge Technology

製品概要

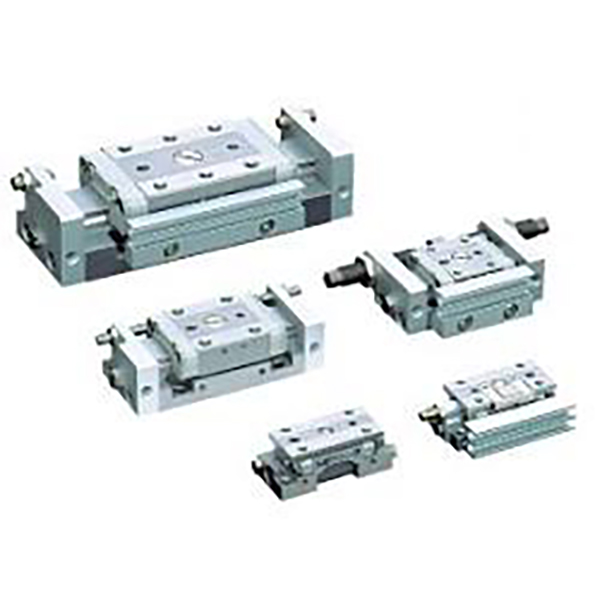

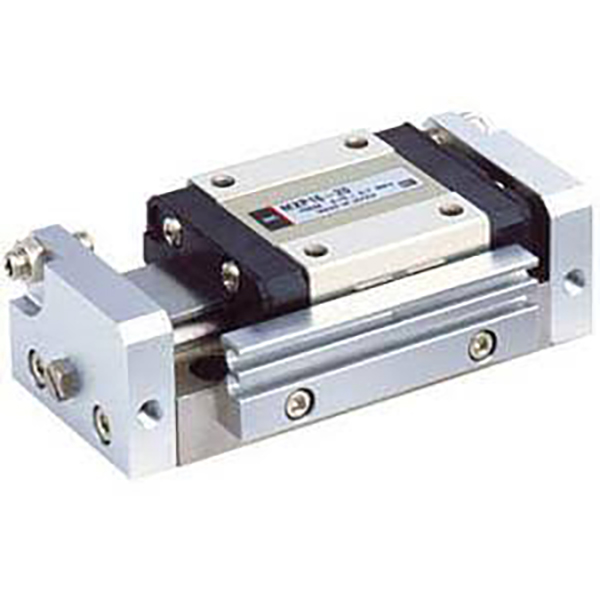

     SOLH MXP シリーズは、厳密な微細位置決めシナリオ向けに設計されたハイエンドの超高精度コンパクト空気圧スライド テーブルです。シリンダガイドレール一体構造とステンレス一体ボディの採用により、ミクロンレベルの平行度、超低回転誤差、優れた剛性を実現します。双方向配管と高周波安定サイクルをサポートしており、3C 精密組み立て、光学検出、マイクロ部品の高精度位置決めに最適で、洗練された小型リニア駆動アプリケーションのプレミアム モデルとして機能します。

コア構造と設計機能

     --  ドライブモード：複動双方向動作、内径φ6/8/10/12/16mm、軽荷重10～120Nの範囲をカバーします。

     -- 統合されたプレミアム構造：内蔵シリンダリニアガイドレールと一体型マルテンサイトステンレス鋼ボディが特徴です。耐荷重機構はピストンロッドのシール動作から完全に隔離されており、極めて高い剛性と最小限の摩擦を実現します。

     -- 超精密級：移動平行度0.004mm、取付平行度0.02mm、回転精度±0.03°(φ6/8/10)/±0.04°(φ12/16)と業界トップクラスの超安定した高精度位置決め性能を実現します。

     -- 超小型ナローボディ: 本体高さはわずか 17 ～ 23mm で、MXJ 同等モデルよりも 10% ～ 20% 狭く、非常に狭い作業スペースでも超高密度のレイアウトが可能です。

     -- 双方向配管の柔軟性: 現場で切り替え可能なレイアウトで横方向配管と軸方向配管の両方をサポートし、現場での多様なパイプラインルーティング要件に適応します。

     -- ユニバーサルセンサーの互換性: 標準のデュアル磁気スイッチ溝により、2 つの M9B 磁気スイッチを取り付けることができ、信頼性の高い双方向位置監視が可能になります。

     -- マルチレベルのバッファリングと制限: 騒音と衝撃を軽減する標準の両端ゴム緩衝材。オプションの片端/両端金属ストロークリミッタに加え、φ8以上の機種には油圧バッファオプションを追加。調整可能なストローク範囲は0～5mmで、超高精度の位置決め制御を実現します。

完全なモデルコーディングルール

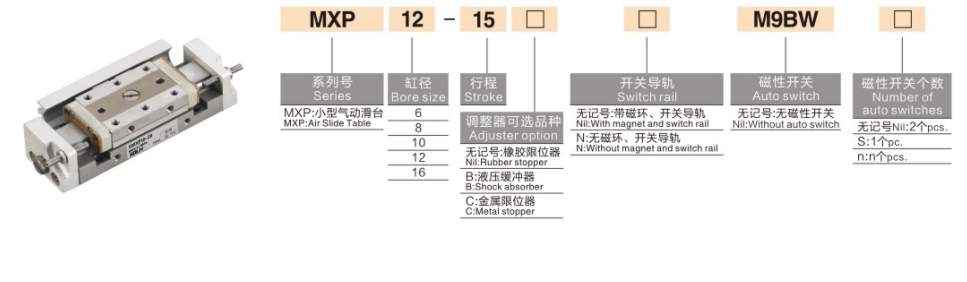

   1. 型式例：MXP8-15-B-M9BW

   2. 標準注文参考例

     --  MXP6-5：標準タイプ、マグネットスイッチなし、内径6mm、ストローク5mm、複動形

     --  MXP10-20-B-2M9B: ボア 10mm、ストローク 20mm、デュアルエンドメタルリミット、2 個の M9B 磁気スイッチ

     -- MXP12-25-D：ボア12mm、ストローク25mm、先端メタルリミット、アキシャル配管対応

主な技術仕様 (@0.5MPa、複動)

主要な競争上の利点

   1. 超高ミクロンレベルの精度と安定性
     -- 0.004mm の超低移動平行度と ±0.03° という低い回転精度を誇り、±0.01mm の繰り返し位置決め精度と組み合わされます。微小なブレや位置ずれを排除し、光学検出や微細部品の積層、高精度検査工程などの厳しい精度要求に応えます。

   2. シリンダー内蔵構造＆極細コンパクトボディ
     -- シリンダをガイドレール内に埋め込んだ構造のため、本体幅はMXJ形に比べて10%～20%縮小されます。革新的な双方向の横方向/軸方向配管設計により、現場での柔軟な切り替えが可能となり、超狭く密集したステーションでのパイプライン レイアウトの制限を解決します。

   3. 高剛性＆長寿命
     -- 一体型マルテンサイトステンレス鋼ボディと一体型ガイドレール構造により、優れた耐変形性と構造剛性を実現します。オイルフリーの低摩擦シール設計を採用し、クリーンな作業場や軽工業環境に対応し、500万回以上のメンテナンスフリー寿命を実現します。

   4. 高周波のスムーズな動作
     -- プレミアム低摩擦シーリングと高精度ボールガイドレールにより、非常にスムーズな動きを保証します。動作速度の範囲は 50 ～ 500mm/s で、途切れやジッターのない 350cpm 以上の安定した高周波サイクリングをサポートし、長期にわたる短いストロークの反復的な位置決めタスクに最適です。

   5. 柔軟なマルチシーン設置への適応
     -- 精密な位置決めピンホールにより、上面、底面、側面の 3 面取り付けをサポートします。対称エアポート構造により、現場での左右の配管交換が可能となり、方向制限を完全に打ち破り、多様な機器構造設計に適応します。

取付形状と代表的な用途

   1. 取付方法

     -- 上部取り付け: 精密位置決めピンホールを備えたスルーホールを介して固定され、ワー​​クピース上への取り付けやゼロ変位を必要とする高精度位置決めシナリオに適しています。

     --  底部取り付け: 底部のネジ穴で固定され、安定した信頼性の高い構造で、標準装備の表面アセンブリと固定リニア駆動に適用できます。

     --  側面取り付け: 側面のネジ穴で固定されており、垂直方向のスペースが限られていて、複数のスライドユニットが密に平行に配置されている装置に最適です。

   2. 典型的なアプリケーションシナリオ

     --  3Cエレクトロニクス：チップ実装・ボンディング、レンズモジュール焦点合わせ、マイクロ部品超精密位置決め、プローブサイクル試験

     --  光学機器：CCDカメラの精密移動、光学レンズの微調整、レーザー位置決め、高精度検出プラットフォーム駆動

     --  微細精密組立：小型自動ネジ締め、端子圧着、精密部品挿入、高精度治具駆動

     -- 医療機器: マイクロポンプ精密制御、ミニチュアバルブ精密スイッチング、小型機器伸縮位置決め

スライド テーブルの選択比較: MXP、MXJ、MXQ

3 ステップの迅速な選択ガイド

   1. 負荷によるボアの選定
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg。安定した精度の動作を保証するために、50% 以上の負荷安全マージンを確保してください。

   2. 脳卒中の確認 標準ストローク範囲：5～30mm。高頻度の使用条件下ではショートストローク（5～20mm）を優先し、より高い位置決め精度と動作安定性を維持します。

   3. 構成の一致

      --  位置モニタリング: リアルタイムの双方向ストローク位置フィードバック用に 2 つの M9B 磁気スイッチを装備します。

     -- 精密制限とバッファリング: 0 ～ 5mm 調整可能な正確な位置決めのために、デュアルエンド金属制限 (B) を選択します。 φ8以上の機種には高周波衝撃を軽減する油圧バッファを採用してください。

     --  配管の適応: 超狭いスペースのレイアウトには軸方向の配管を採用し、従来の標準的な設置シナリオには横方向の配管を採用します。

一文の要約

     SOLH MXP シリーズの超高精度空気圧スライド テーブルは、0.004 mm の超低平行度、最小限の回転誤差、内蔵の統合ガイド レール、双方向切り替え可能な配管、およびオプションの油圧バッファを備えており、光学検出、超精密 3C アセンブリおよびハイエンド医療オートメーション機器用のプレミアム高剛性マイクロ リニア ステージとして機能します。
