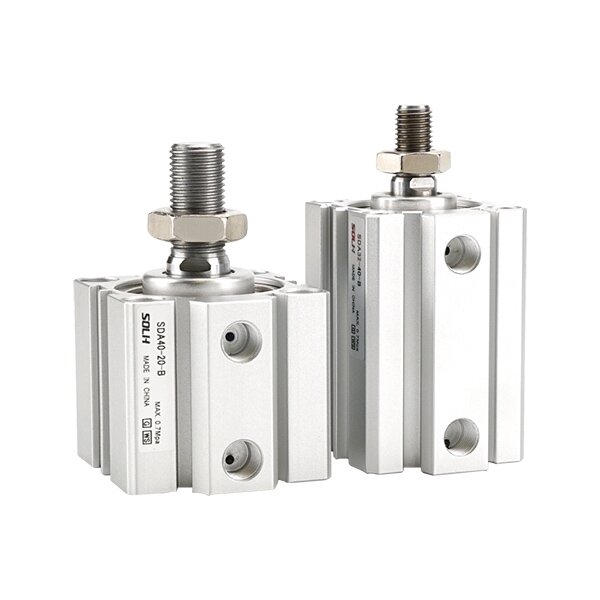

SDAシリーズ 超薄形薄形空気圧シリンダ

ブランド: SOLH by Richge Technology

製品概要

     SOLH SDAシリーズは角形極薄コンパクトシリンダ、経済的でコンパクトなアクチュエータの定番です。標準タイロッドシリンダのボディ長さわずか1/2～1/3。 Airtac ACQ、SMC CQ2シリーズと取付寸法互換。限られた設置スペースでのショートストロークの押し込み、クランプ、位置決めに適しており、3Cオートメーション、包装機械、治具装置で広く使用されています。

構造と主な特長

     -- 超薄型の正方形アルミニウムボディ、埋め込み設置をサポートし、スペースを節約します。

     - 硬質陽極酸化バレル、クロムメッキピストンロッド、耐摩耗性と耐腐食性。

     -- フルバリエーション: 複動、シングルスプリングリターン、ツインロッド、ストローク調整可能、マグネット搭載バージョン。

     -- 衝撃吸収と騒音低減のため、両端にゴム製バンパーが内蔵されています。

     -- グリース貯蔵機能を備えた低摩擦双方向シール、オイルフリーの長寿命。

     -- 周囲のセンサ溝により、柔軟な磁気オートスイッチの取り付けが可能です。

モデルのコーディング規則

   1. 例：SDA20-50-S-B

     -- SDA: シリーズ名。 SSA=スプリングエクステンド; STA=スプリングリトラクト; SDAD=ツインロッド; SDAJ=調整可能なストローク

     -- 20: ボアサイズ:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: ストローク長さ 5~200mm

     -- -S：マグネットリング内蔵

     -- -B: おねじピストンロッド。空白=雌ねじ

技術仕様

理論推力・引抜力@0.5MPa（片ロッド）

一文の要約

     SOLH SDA は、豊富なバリエーションを備えた経済的な超薄型コンパクト空気圧シリンダで、ACQ および CQ2 と互換性があり、省スペースの自動クランプおよび押し込み用途に最適な低コストのショートストローク アクチュエータです。
