MXHシリーズ 小型細径ロングストローク空気圧スライドテーブル

ブランド: SOLH by Richge Technology

製品概要

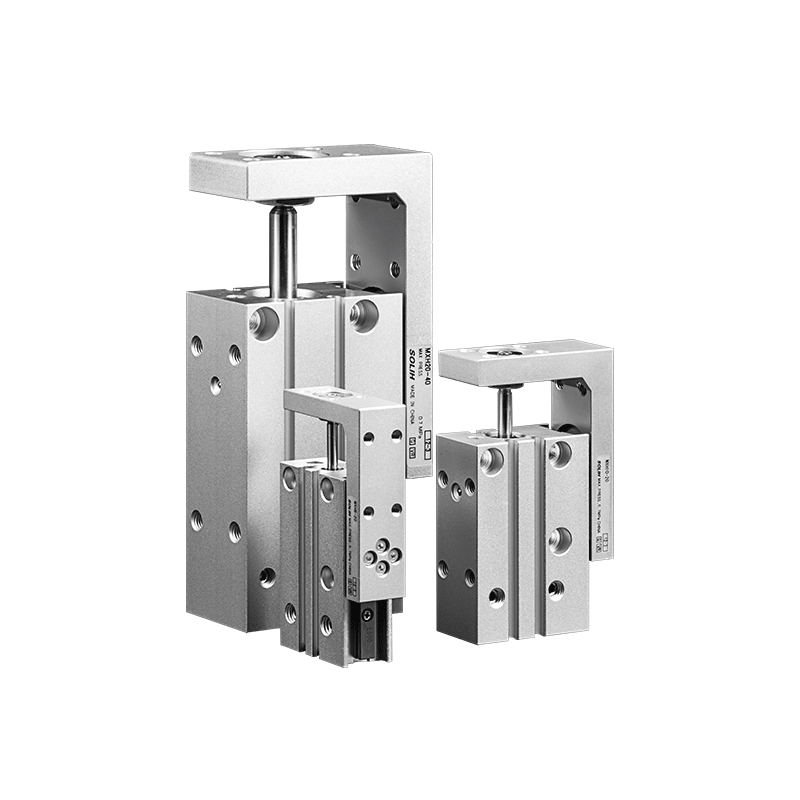

     SOLH MXHシリーズは、循環ボールリニアガイド機構を搭載したナロータイプの小型空気圧スライドテーブルです。軽量設計、高剛性、最大60mmのロングストローク性能を兼ね備え、超狭ボディ幅で設置スペースを大幅に節約します。優れたたわみ防止耐荷重と中精度の位置決め機能を備え、スペースが非常に限られた自動シナリオでの並列マルチスライド設置と高精度移送操作向けに特に最適化されており、3C エレクトロニクスと高精度オートメーションにとって理想的なロングストロークマイクロリニア駆動ソリューションとして機能します。

コア構造と設計機能

     --  デュアルピストン駆動構造：ダブルピストン複動駆動方式を採用し、安定した出力力と優れた同期動作性能を実現し、高頻度の繰り返し作業でも安定した直線運動を保証します。

     --  無限循環ボールガイドレール：エンドレス循環ボールリニアガイドレールを搭載しており、高い構造剛性と優れた直動安定性を備えています。ショートストロークでも移動平行度を0.05mm以内に制御し、動作のジッターやズレを効果的に回避します。

     -- 超薄型コンパクトボディ: 最適化された狭幅構造は、従来のMXQおよびMXSシリーズのスライドテーブルよりもはるかにスリムで、複数のスライドの密な並列配置を完全にサポートし、機器のスペース利用率を最大化します。

     -- 優れた耐オフセット耐荷重：許容トルクは従来のMXUシリーズに比べて約6倍となり、耐偏心荷重や片持ち荷重に対する耐性が大幅に向上し、複雑な片側力の作動条件にも適応します。

     --  多方向の柔軟な設置: 横貫通穴/ネジ穴と縦ネジ穴による 4 方向の取り付けをサポートします。 3面配管設計により、狭い機器や積み重ねられた機器構造のさまざまな設置および配管レイアウトの要件に対応します。

     -- ユニバーサルセンサー適応：磁気リングを標準内蔵し、D-M9□、A93シリーズ磁気スイッチと互換性のある両面センサ溝により、正確なストローク位置検出と信号フィードバックを実現します。

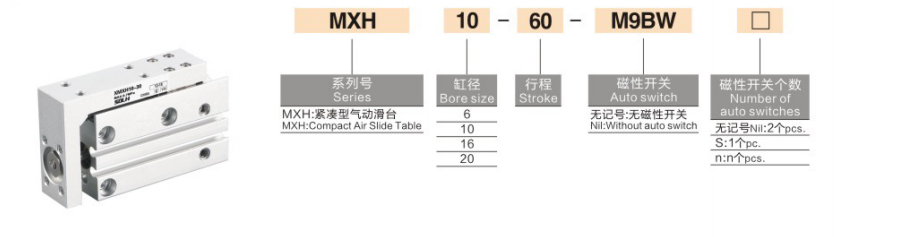

完全なモデルコーディングルール

   1. 型式例：MXH16-50Z-M9NL

   2. 標準注文参考例

     --  MXH10-30-M9BW：ボア10mm、ストローク30mm、ワイヤ長1mのNPNマグネットスイッチ

主要な技術仕様

出力力と荷重の目安表（@0.5MPa）

安全率 ≥2;垂直荷重は許容トルクの検証が必要です

許容トルク仕様（偏り防止耐荷重、N・m）

アプリケーションシナリオと製品選択の比較

   1. MXH シリーズの優先適用シナリオ

     --  非常にスペースに制約のある機器：超薄型のボディ設計により、複数のスライドテーブルを密に並べて設置することができ、小型化された自動化装置の内部に完全にフィットします。

     --  中精度・ロングストローク動作：最大ストローク60mm、繰り返し精度±0.02mmで、一般の空気圧シリンダの位置安定性を大きく上回り、中精度・長移動量の搬送要求に応えます。

     --  軽負荷高周波転送: 電子部品、端子、小型​​プラスチック部品、精密工具治具の周期的な取り扱いと位置決めに最適です。

     --  偏荷重防止動作条件: 優れた耐トルク性により、片力やカンチレバー取り付けシナリオでも安定した動作が可能となり、通常のスライドのたわみやジッターの問題を解決します。

MXH、MXQ、MXS シリーズの比較

プロフェッショナルの選択ガイドライン

     --  ボアサイズのマッチング：水平荷重は定格の50％以内、垂直荷重は定格の25％以内に制御し、安全率2以上を保証し、長期間安定した運転が可能です。

     -- 脳卒中予約: 選択時に 5 ～ 10mm のストロークマージンを確保します。 MXHシリーズの標準最大ストロークは60mmで、限界衝撃を回避し、寿命を向上させます。

     -- 実装モードの選択: 超狭いスペースのレイアウトには横置きを選択してください。積み重ねた多層設置シナリオでは縦方向の取り付けを採用し、装置全体のスペースを節約します。

     -- バッファの最適化：動作速度が300mm/sを超える場合、または積載重量が3kgを超える場合は、油圧バッファを装備し、端子の衝撃と振動を効果的に軽減します。

     -- センサー構成: 両面センサー溝はデュアル磁気スイッチの取り付けをサポートし、フルストローク位置監視のための伸縮ストロークの両方の正確な現場検出を実現します。

一文の要約

     SOLH MXH シリーズのナローコンパクト空気圧スライドテーブルは、超薄型ボディ、高トルク耐性、60 mm ロングストローク、±0.02 mm 中精度を特徴とし、4 方向取り付けおよびオイルフリー操作を備えており、狭い自動化スペースでの高密度設置および軽負荷高周波精密搬送に最適なコスト効率の高いソリューションです。
